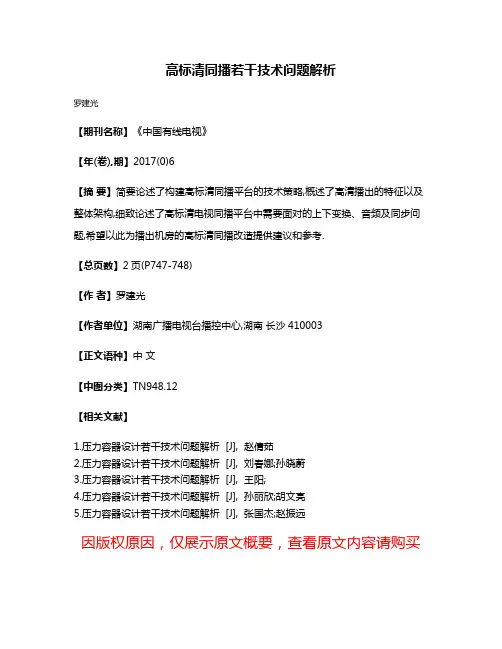

高标清同播若干技术问题解析
罗建光
【期刊名称】《中国有线电视》
【年(卷),期】2017(0)6
【摘要】简要论述了构建高标清同播平台的技术策略,概述了高清播出的特征以及整体架构,细致论述了高标清电视同播平台中需要面对的上下变换、音频及同步问题,希望以此为播出机房的高标清同播改造提供建议和参考.
【总页数】2页(P747-748)
【作者】罗建光
【作者单位】湖南广播电视台播控中心,湖南长沙410003
【正文语种】中文
【中图分类】TN948.12
【相关文献】
1.压力容器设计若干技术问题解析 [J], 赵倩茹
2.压力容器设计若干技术问题解析 [J], 刘春娜;孙晓蔚
3.压力容器设计若干技术问题解析 [J], 王阳;
4.压力容器设计若干技术问题解析 [J], 孙丽欣;胡文亮
5.压力容器设计若干技术问题解析 [J], 张国杰;赵振远
因版权原因，仅展示原文概要，查看原文内容请购买。

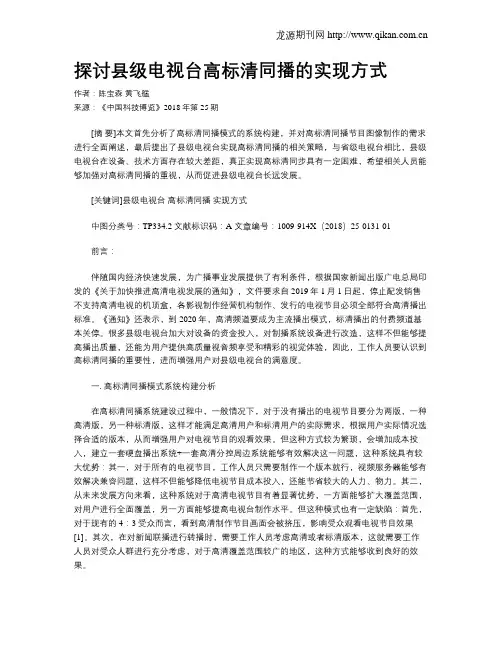

探讨县级电视台高标清同播的实现方式作者：陈宝森黄飞艋来源：《中国科技博览》2018年第25期[摘要]本文首先分析了高标清同播模式的系统构建，并对高标清同播节目图像制作的需求进行全面阐述，最后提出了县级电视台实现高标清同播的相关策略，与省级电视台相比，县级电视台在设备、技术方面存在较大差距，真正实现高标清同步具有一定困难，希望相关人员能够加强对高标清同播的重视，从而促进县级电视台长远发展。
[关键词]县级电视台高标清同播实现方式中图分类号：TP334.2 文献标识码：A 文章编号：1009-914X（2018）25-0131-01前言：伴随国内经济快速发展，为广播事业发展提供了有利条件，根据国家新闻出版广电总局印发的《关于加快推进高清电视发展的通知》，文件要求自2019年1月1日起，停止配发销售不支持高清电视的机顶盒，各影视制作经营机构制作、发行的电视节目必须全部符合高清播出标准。
《通知》还表示，到2020年，高清频道要成为主流播出模式，标清播出的付费频道基本关停。
很多县级电视台加大对设备的资金投入，对制播系统设备进行改造，这样不但能够提高播出质量，还能为用户提供高质量视音频享受和精彩的视觉体验，因此，工作人员要认识到高标清同播的重要性，进而增强用户对县级电视台的满意度。
一. 高标清同播模式系统构建分析在高标清同播系统建设过程中，一般情况下，对于没有播出的电视节目要分为两版，一种高清版，另一种标清版，这样才能满足高清用户和标清用户的实际需求，根据用户实际情况选择合适的版本，从而增强用户对电视节目的观看效果。
但这种方式较为繁琐，会增加成本投入，建立一套硬盘播出系统+一套高清分控周边系统能够有效解决这一问题，这种系统具有较大优势：其一，对于所有的电视节目，工作人员只需要制作一个版本就行，视频服务器能够有效解决兼容问题，这样不但能够降低电视节目成本投入，还能节省较大的人力、物力。
其二，从未来发展方向来看，这种系统对于高清电视节目有着显著优势，一方面能够扩大覆盖范围，对用户进行全面覆盖，另一方面能够提高电视台制作水平。
1 144当时，对于幅型变换的控制比较成熟的有两种：第一种方式，基于AFD技术，实现自动幅型变换。
AFD技术的控制精度和幅型变换多样性问题相对容易解决，不同节目间可实现帧精度的幅型变换，该方式对于播出控制而言相对透明，不需要增加额外控制逻辑。
采用该技术方案，可以减少幅型变换不当造成播出事故的可能性，确保节目多次变换的正确衔接和精确切换；第二种方式，播控机可以针对节目实现逐条下变换方式的自动控制。
控制下变换器实现幅型变换。
该方式控制精度存在一定的问题，设备控制方式在实际应用中非常容易出现夹帧现象，即下变换方式不同的节目在节目切换时，幅型变换提前或者滞后若干帧，如图3所示。
通过对比可以看到，采用AFD技术能够更好地解决幅型变换的问题，避免出现夹帧现象，但问题是应该在哪个环节怎样合理地嵌入AFD信息。
在第9行（含第行（含最后一行）的任何一行，如图上下变换设备的运算时延，AFD视频流中。
SMPTE-2016-3AFD信息。
随着技术发展，大部分的播出系统已经演变为硬盘播出系统，所以考虑AFD的嵌入，只要考虑播出服务器中文件和线路直播信号AFD的嵌入即可。
1. 播出服务器文件AFD的嵌入硬盘信号的素材来源有两种，一种是磁带上载，另一种是通过主干平台传送的MXF文件。
◆上载节目可以在编码器前添加上下变换设备，将AFD信息嵌入到◆通过主干平台送播的高清素材，需要在非编软件中选者合适的变换方式，并在文件生成时将信息嵌入到2. 线路直播信号台内播出的线路信号分为两种，一种是演播室送来的直播线路信号，另一种是不经过演播室的直转播线路信号。
高标清同播系统架构——信号源分离的播出方式不同幅型变换方式切换夹帧现象23AFD信息在高清SDI信号中的位置4elevision Engineering压缩图像，当用户用16:9的平板电视收看被压缩的4:3图像时，恰巧又将压缩的图像进行了拉伸，恰巧这样一压一拉，图像还原成原有的比例，正好解决了用户用高清平板电视机观看标清频道时的变形问题。
高标清同播标清播出链路改造方案探讨作者：王师来源：《科学与信息化》2019年第15期摘要随着2017年集团一个高标清同播频道和十二个全高清频道的开播，我台的电视播出技术水平和画面质量的提升可谓突飞猛进。
但在实际运行过程中，发现高标清同播的标清频道播出存在问题，需要进行技术改造，本文介绍了技术改造的一些思路和改造方案。
关键词电视播出;高标清同播;高清;下变换;标清前言随着全频道的高清播出，广大电视观众对高清电频道的喜好程度大大增加，甚至到了非高清频道不看的地步，如何提高本台唯一的一个标清频道的信号质量就变成了一个迫在眉睫的问题，这也是我们进行高标清同播标清播出链路改造的动力源。
我们进行技术改造的指导思想，一是在前端全部使用高清信号源，在源头提高信号质量;二是考虑广大电视观众终端大尺寸屏幕的普及，使用16：9的画幅;三是简化标清链路，提高系统的安全性和事故的处置效率。
1 重庆卫视高标清系统改造前播出技术方案现行的重庆卫视为高标清同播频道，系统链路框图如下：（1）日常的台内节目播出时，重庆卫视标清播出信号采用高清切换台CLEAN信号下变换进行播出。
（2）中央台新闻联播转播时段和中央台重要时政转播时段，重庆卫视标清采用CCTV-1标清信号进行播出。
（3）重庆卫视高清PGM播出信号包含K1（字幕）、K2（高清时钟/“高清”）、K3（高清台标）3个键层，其中高清信号的“高清”挂角标识与时钟信息均由卫视台标机生成并处于同一键层，按半点、整点时间规律交替上键;卫视高清CLEAN信号中仅含K1（字幕）键层，由卫视标清切换台添加标清时钟和标清台标键层后，形成完整的重庆卫视标清PGM播出信号[1]。
2 重庆卫视高标清系统改造后技术方案2.1 方案A取消标清切换台，只采用一套高清切换台进行播出。
重庆卫视标清PGM播出信号全部由高清切换台输出的CLEAN信号经下变换后，直接送入标清3×1用于标清播出。
改造后的系统链路框图如下：（1）每天中央台新闻联播转播时段和中央台重要时政转播时段，重庆卫视标清采用CCTV-1高清信号下变换进行播出。

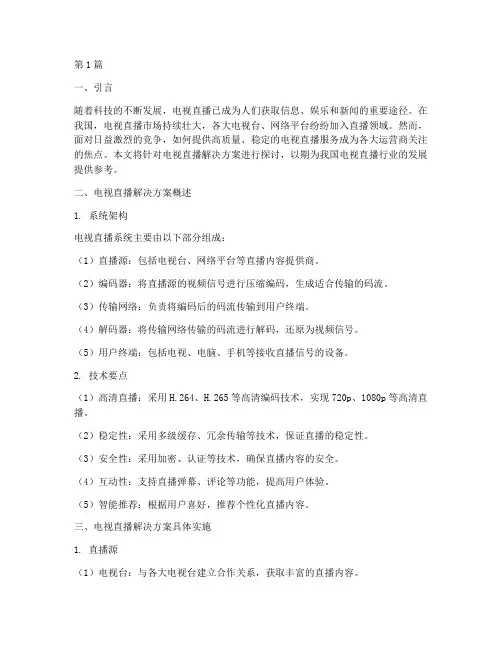

第1篇 一、引言 随着科技的不断发展，电视直播已成为人们获取信息、娱乐和新闻的重要途径。在我国，电视直播市场持续壮大，各大电视台、网络平台纷纷加入直播领域。然而，面对日益激烈的竞争，如何提供高质量、稳定的电视直播服务成为各大运营商关注的焦点。本文将针对电视直播解决方案进行探讨，以期为我国电视直播行业的发展提供参考。
二、电视直播解决方案概述 1. 系统架构 电视直播系统主要由以下部分组成： （1）直播源：包括电视台、网络平台等直播内容提供商。 （2）编码器：将直播源的视频信号进行压缩编码，生成适合传输的码流。 （3）传输网络：负责将编码后的码流传输到用户终端。 （4）解码器：将传输网络传输的码流进行解码，还原为视频信号。 （5）用户终端：包括电视、电脑、手机等接收直播信号的设备。 2. 技术要点 （1）高清直播：采用H.264、H.265等高清编码技术，实现720p、1080p等高清直播。
（2）稳定性：采用多级缓存、冗余传输等技术，保证直播的稳定性。 （3）安全性：采用加密、认证等技术，确保直播内容的安全。 （4）互动性：支持直播弹幕、评论等功能，提高用户体验。 （5）智能推荐：根据用户喜好，推荐个性化直播内容。 三、电视直播解决方案具体实施 1. 直播源 （1）电视台：与各大电视台建立合作关系，获取丰富的直播内容。 （2）网络平台：与知名网络平台合作，引入热门直播节目。 2. 编码器 （1）选择性能优异的编码器，确保直播质量。 （2）采用多级缓存技术，提高编码效率。 3. 传输网络 （1）采用光纤、4G/5G等高速传输网络，保证直播信号的稳定传输。 （2）采用冗余传输技术，提高直播的可靠性。 4. 解码器 （1）优化解码器算法，提高解码效率。 （2）支持多种解码格式，满足不同用户需求。 5. 用户终端 （1）开发跨平台客户端，支持电视、电脑、手机等多种设备。 （2）提供丰富的直播内容，满足用户个性化需求。 6. 互动性 （1）开发直播弹幕、评论等功能，提高用户互动体验。 （2）与第三方平台合作，引入热门话题，提高用户参与度。 7. 智能推荐 （1）分析用户观看习惯，推荐个性化直播内容。 （2）根据用户反馈，优化推荐算法，提高推荐准确率。 四、总结 本文针对电视直播解决方案进行了探讨，从直播源、编码器、传输网络、解码器、用户终端、互动性和智能推荐等方面提出了具体实施措施。通过实施该方案，有望提高我国电视直播服务的质量，满足用户需求，推动电视直播行业的发展。在今后的工作中，还需不断优化方案，提升用户体验，为我国电视直播事业贡献力量。 第2篇 随着科技的飞速发展，电视直播行业在我国逐渐兴起，成为人们获取信息、娱乐休闲的重要渠道。然而，电视直播过程中存在着诸多问题，如信号传输不稳定、画质差、直播延迟等。为了解决这些问题，本文将提出一套完善的电视直播解决方案，旨在提高直播质量，满足用户需求。
高标清同步硬盘播出系统安全浅析摘要：随着电视技术的更新换代，硬盘播出系统正在向全高清趋势发展，当前正是标清过渡到高清的时期，高标清同步播出已经成为主流。
作为电视台节目播出的核心系统，它的安全性显得尤为重要。
文章结合本人的工作实际，从高标清同步硬盘播出系统的设计安全、设备安全、数据安全、应急系统等方面进行阐述。
关键词：高标清同步；安全；应急系统；数据存储1 高标清硬盘播出系统架构与设计安全思路1.1 系统架构如图1，高标清同步硬盘播出系统整条硬件链路主要有：矩阵、硬盘服务器、切换台、降噪、响度控制、键混、下变换、延时器等。
系统架构特点：（1）所有进入播出系统的素材和外来信号都必须转换成高清信号，然后进入切换台。
（2）高标清同步硬盘播出系统是双通道独立同步播出的。
（3）高清信号在进入标清键混前通过下变换进行信号转换，由高清变成标清，然后进入标清键混。
（4）视频服务器由三部分组成，分别为主服务器、第一备服务器、第二备服务器1.2 设计安全思路（1）通道备份的安全性：同步双通道独立运行的系统设计虽然性价比不一定高，但却是“系统安全”的基础。
主、备通道任何一个通道出现故障，三选一垫播系统自动把正常通道切换出去。
因为整个播出系统设计的核心设备较多，难以保证一条通道上的所有设备都不会出现故障，相对应地，两个通道的同一节点的设备出现故障的几率可以说是微乎其微。
（2）播出系统链路多级信号监测和自动切换设置，确保信号安全：播出控制软件、三选一垫播系统、传输系统自动切换的多点信号监测和自动切换设置。
第一级：播出控制软件：设置自动监测三部分视频服务器信号，当其中一个服务器信号丢失、黑场或者静帧，播出软件自动切换正常信号的视频服务器；第二级：三选一垫播系统通过监测两个通道的信号情况进行动作，当其中一个通道信号丢失、黑场或静帧的时候，系统自动切换正常通道信号，当两个通道信号都故障时，系统启动垫播信号应急；第三层：传输系统的自动切换，信号经过延时器后进行编码，并且转码发送到有线前端，这个过程中，如果有编码器出现故障，传输系统则自动选择备用编码器输入到复用器。

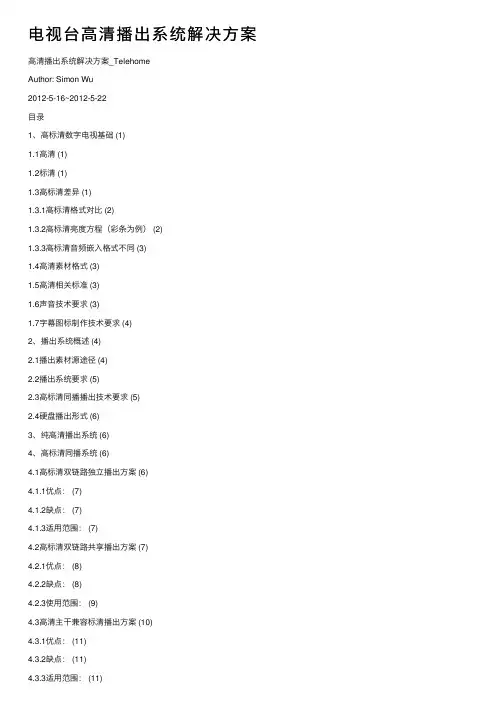

电视台⾼清播出系统解决⽅案⾼清播出系统解决⽅案_TelehomeAuthor: Simon Wu2012-5-16~2012-5-22⽬录1、⾼标清数字电视基础 (1)1.1⾼清 (1)1.2标清 (1)1.3⾼标清差异 (1)1.3.1⾼标清格式对⽐ (2)1.3.2⾼标清亮度⽅程（彩条为例） (2)1.3.3⾼标清⾳频嵌⼊格式不同 (3)1.4⾼清素材格式 (3)1.5⾼清相关标准 (3)1.6声⾳技术要求 (3)1.7字幕图标制作技术要求 (4)2、播出系统概述 (4)2.1播出素材源途径 (4)2.2播出系统要求 (5)2.3⾼标清同播播出技术要求 (5)2.4硬盘播出形式 (6)3、纯⾼清播出系统 (6)4、⾼标清同播系统 (6)4.1⾼标清双链路独⽴播出⽅案 (6)4.1.1优点： (7)4.1.2缺点： (7)4.1.3适⽤范围： (7)4.2⾼标清双链路共享播出⽅案 (7)4.2.1优点： (8)4.2.2缺点： (8)4.2.3使⽤范围： (9)4.3⾼清主⼲兼容标清播出⽅案 (10)4.3.1优点： (11)4.3.2缺点： (11)4.3.3适⽤范围： (11)4.4⾼标清同播硬件设备构成 (11)4.5⾼标清同播系统各⼦系统设计 (11)4.5.0⾼清节⽬主要技术参数要求 (12)4.5.1、字幕系统的设计 (12)4.5.2、台标系统的设计 (12)4.5.3、转播其他台信号的设计 (12)4.5.4监看系统的设计 (12)4.5.5总控系统设计 (13)4.5.6上下变换系统设计 (13)4.5.7、AFD信息在系统中应⽤ (16)4.5.8⾳频处理系统 (16)4.5.9⾼标清多频道硬盘播出系统的同步策略 (17)4.6 ⾼标清同播系统对应策略 (18)4.6.1节⽬录播策略 (18)4.6.2视频制作策略 (19)4.6.2节⽬编单策略 (19)4.6.3节⽬制作策略 (20)4.6.4节⽬直播策略 (20)4.6.5拍摄构图策略 (21)4.6.6 字幕构图策略 (21)5.⾼标清同播系统⽅案设计 (21)5.1系统设计原则 (21)5.2 系统设计案例 (21)参考⽂档 (21)1、⾼标清数字电视基础1.1⾼清⼴电总局于2000 年8 ⽉发布了《GY/T 155-2000 ⾼清晰度电视节⽬制作及交换⽤视频参数标准》，将1080/50i 确定为中国的⾼清晰度电视信号源标准。

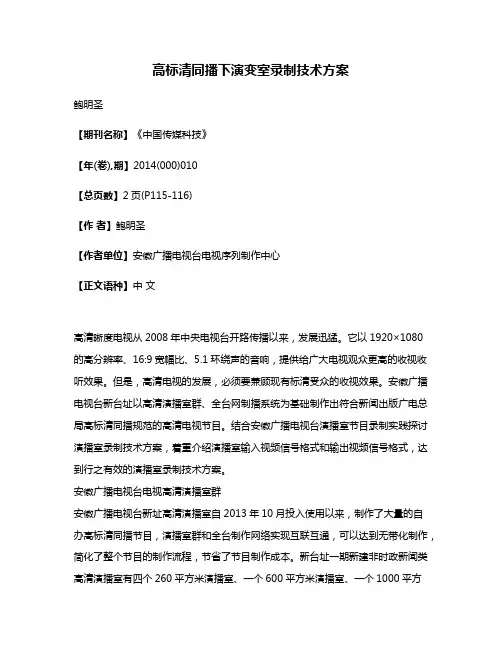

高标清同播下演变室录制技术方案鲍明圣【期刊名称】《中国传媒科技》【年(卷),期】2014(000)010【总页数】2页(P115-116)【作者】鲍明圣【作者单位】安徽广播电视台电视序列制作中心【正文语种】中文高清晰度电视从2008年中央电视台开路传播以来，发展迅猛。
它以1920×1080的高分辨率、16:9宽幅比、5.1环绕声的音响，提供给广大电视观众更高的收视收听效果。
但是，高清电视的发展，必须要兼顾现有标清受众的收视效果。
安徽广播电视台新台址以高清演播室群、全台网制播系统为基础制作出符合新闻出版广电总局高标清同播规范的高清电视节目。
结合安徽广播电视台演播室节目录制实践探讨演播室录制技术方案，着重介绍演播室输入视频信号格式和输出视频信号格式，达到行之有效的演播室录制技术方案。
安徽广播电视台电视高清演播室群安徽广播电视台新址高清演播室自2013年10月投入使用以来，制作了大量的自办高标清同播节目，演播室群和全台制作网络实现互联互通，可以达到无带化制作，简化了整个节目的制作流程，节省了节目制作成本。
新台址一期新建非时政新闻类高清演播室有四个260平方米演播室、一个600平方米演播室、一个1000平方米演播室、一个1200平方米演播室和前期建设的2000平方米和3600平方米演播室系统。
考虑到现在的节目大部分还是标清节目，这些演播室视频系统设计采用高清制作系统，具备标清制作能力，可进行高标清混合制作，所有演播室都可以实现演播室直播功能。
高清演播室录制技术方案高标清同播初期必须以“立足标清、面向高清”为总体定位。
高清电视频道的播出，不能对现有标清电视的播出造成影响，要保证标清电视的播出安全，因为初期阶段，主要的电视观众是标清电视受众。
所以，在进行演播室系统的设计、建设和电视节目的前期录制中首先要确保标清电视业务的播出安全，在此基础上发展高清电视业务，同时随着电信技术的发展，演播室建设要以和全台网实现互联互通的高清网络化制播体系为主要目标。

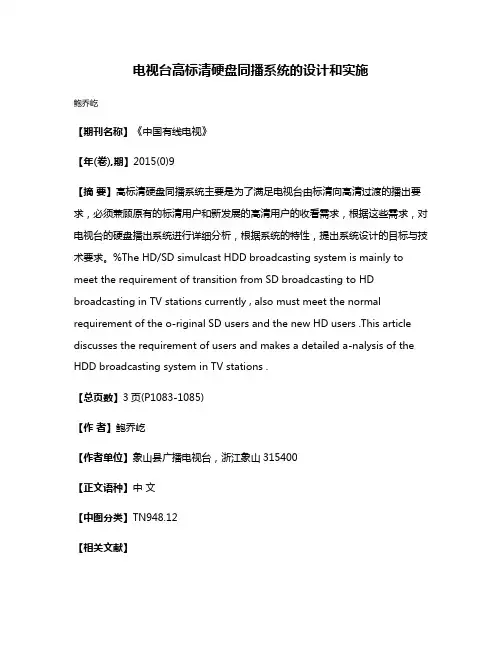

电视台高标清硬盘同播系统的设计和实施鲍乔屹【期刊名称】《中国有线电视》【年(卷),期】2015(0)9【摘要】高标清硬盘同播系统主要是为了满足电视台由标清向高清过渡的播出要求，必须兼顾原有的标清用户和新发展的高清用户的收看需求，根据这些需求，对电视台的硬盘播出系统进行详细分析，根据系统的特性，提出系统设计的目标与技术要求。
%The HD/SD simulcast HDD broadcasting system is mainly to meet the requirement of transition from SD broadcasting to HD broadcasting in TV stations currently , also must meet the normal requirement of the o-riginal SD users and the new HD users .This article discusses the requirement of users and makes a detailed a-nalysis of the HDD broadcasting system in TV stations .【总页数】3页(P1083-1085)【作者】鲍乔屹【作者单位】象山县广播电视台，浙江象山315400【正文语种】中文【中图分类】TN948.12【相关文献】1.广西电视台总控系统高／标清同播改造 [J], 袁方;徐国安;莫春晖;李宇;麦永智2.高标清同播系统中AFD新模式的探索——北京电视台高标清同播播出系统链路设计 [J], 金强;宋轩3.高标清硬盘同播系统的设计和实施 [J], 李新4.吉林电视台灾备播出系统高、标清同播改造 [J], 刘晓明5.南宁广播电视台播出系统高标清同播设计与实现 [J], 罗晟;黄嫦蓉因版权原因，仅展示原文概要，查看原文内容请购买。
