2. 高标清节目图像制作技术要求为最大程度减少幅型变化对高标清同播频道收视效果的影响，高标清同播的图像制作要坚持三个原则：一是制作用于同播的高清节目时，在一个节目内或一条新闻内，画面幅型比应当保持统一；二是制作用于同播的标清节目清素材，在幅型变换时，不应当产生图像变形。
不同类型的节目制作要求如表1所示。
3. 高标清同播播出技术要求高标清同播有四种播出方式：高清节目源高清播出、四川广播电视台规划在2020年前完成全部在播频道的高清化，目前已经完成了三批高清系统改造，4个高标清频道正式同播，本文介绍了改造的方法和实施过程中的体会和经验。
高标清同播 系统改造 同播模式2009年9月28日，广电总局批准第一批10个高标清同播频道上星开播，与此同时高清信号进入各省有线电视网络进行传输。
今年1月总局《关于加快推进高清电视发展的通知》：到2020年，省级和较发达地级台基本实现高清化，地级（含）以上台主要频道实现高标清同播，高清频道成为主流播出模式。
各台高清化进程加快，有新建也有改造，改造的实施难度比新建更大。
四川广播电视台按照规划在2020年前完成全部在播频道的高清化，目前已经完成了三批高清系统改造，4个高标清频道正式同播，而且还在有序推进高清化进程。
本文将高标清同播改造的方法和实施过程中获取的一些体会和经验分享给各位同行。
一 高标清同播的规范要求1. 文件电视高清化同播率要求[1]频道高清化要实现节目高标清同播率100%，18:30~23:00时段必须全部播出高清节目，逐步实现全高清节目，播出高清节目时要在屏幕右上角标注“高清”字样。
95Advanced Television Engineering标清播出与高清播出系统共存，高标清频道间素材文件共享，这种系统仍然是两套保存切换系统，共享了素材文件，避免制作两版播出格式的文件，简化文件送播流程。
系统结构框图如图1所示。
3. 高清信号切换+高标清字幕同播采用一个切换系统，一套节目播出单，以高清信号为主要的播出信号源，实现自动切换，切换后的高清信号分别进高清键控器或者切换台叠加高清台标和字幕以及“高清”标识，形成高清播出信号；另一路高清干净信号进入下变换进行下变换，根据AFD （自动下变换）值进行对于模式的下变换形成标清信号，再进入键控器叠加标清台标和标清字幕，实现标清节目的播出信号。
一、高、标清同播的解决方案对于高标清同播的播出系统来说，如何正确完成标清与高清信号的上下变换，并保持画面内容的完整和美观，是系统设计中需要着重考虑的关键问题。
全流程应用AFD技术，可以保证高标清变换中幅型变化的正确性。
常见的高标清上下变换有以下几种。
图1、高清下变换标清的主要形式图2、标清上变换高清的主要形式其中14:9在国内不常见，在欧美国家的电视节目中可能会遇到。
播出时面对两类不同的节目信号源：直通HD/SD-SDI信号和MXF-op1a文件。
无论对于哪种类型，一种思路是采用两版节目分别对应，即高清一版、标清一版。
另外一种是通过嵌入AFD信息，依托视频服务器、上下变换器等设备实现幅型变换自动适应。
根据SMPTE 2016系列标准，实现基于文件和基于信号嵌入AFD信息的技术已经成熟，也是未来的发展趋势。
AFD（Active Format Description）是活动图像格式描述的缩写。
它主要用来描述一个视频编码帧中，人们感兴趣的那部分活动图像的显示格式。
AFD 可以嵌入在MPEG视频流、基带SDI 信号的辅助数据区和MXF文件内的元数据区，实际播出中可以在HD/SD-SDI信号流和MXF文件中写入AFD信息，达到自适应选择宽高比变换方式的目的。
AFD在制作、转换的过程中不会丢失，可以被下一级设备识别。
在SMPTE 2016-1 至2016-5标准中，对于AFD的编码规范做了定义：2016-1: 定义AFD 和 bar data 元数据格式，解释每个bit位信息 2016-2: 定义平移-扫描（Pan & Scan）元数据格式 2016-3: 定义AFD 和 bar data 元数据在VANC中的位置2016-4: 定义平移-扫描（Pan & Scan）元数据在VANC中的位置 2016-5: 将AFD、bar data 和平移-扫描（Pan & Scan）数据按KLV格式定义，写入MXF文件的规范。
电视台数字化网络化建设白皮书——电视台高标清同播技术策略研究（2009）电视台数字化网络化研究报告编写组2009年12月版权声明©国家广播电影电视总局科技司所有，2009年。
本文档是中国国家广播电影电视总局科技司关于电视台数字化网络化建设的指导性文件，任何组织、机构或自然人均不得篡改或转意。
前言高清是电视发展的主流趋势。
当前，在国际上延续了几十年的标准清晰度电视正向高清晰度电视全面跃进。
高清电视以高分辨率的图像、16:9的画面、环绕声的音响，极大地满足了观众对电视节目欣赏不断增长的需求。
1998年，美国等发达国家开始播出数字高清电视，目前，高清电视在发达国家已逐步成为现实。
高清电视在我国也受到了各方面的广泛关注，其产业与市场正在快速成长。
2005年中央电视台开播了我国第一个有线高清频道。
随后，上海文广、电影频道等相继开播了有线数字电视付费高清频道。
特别是2008年，北京奥运会首次全程进行高清信号的制作，对我国高清发展起到了很大的推动作用。
发展高清电视，是社会发展和科技进步的必然趋势，是新的历史条件下满足人民群众精神文化需求的必然选择，对于拉动内需，带动高清电视机、机顶盒等电子制造业，以及内容制作业等相关产业发展，提高公共服务水平都有至关重要的作用，因此是广播电视系统义不容辞的责任。
目前，平板显示器消费市场已充分启动，传输通道具备，许多电视台已具备高清节目制作能力，电视节目生产已向高清迈进，可以说我国发展高清电视的时机与条件已经成熟。
为进一步推动高清电视的发展与普及，考虑到我国的基本国情和经济社会发展的实际情况，广电总局及时制定了我国高清电视发展的基本思路：抓住模拟电视向数字电视转换的战略机遇期，积极推进现有电视频道节目的标清电视与高清电视同播，逐步实现标清电视向高清电视的过渡。
所谓高标清同播，就是把现有的频道节目，以标清和高清同播的方式来同时播出，实现现有节目逐步的高清化，而不是开办新的频道。

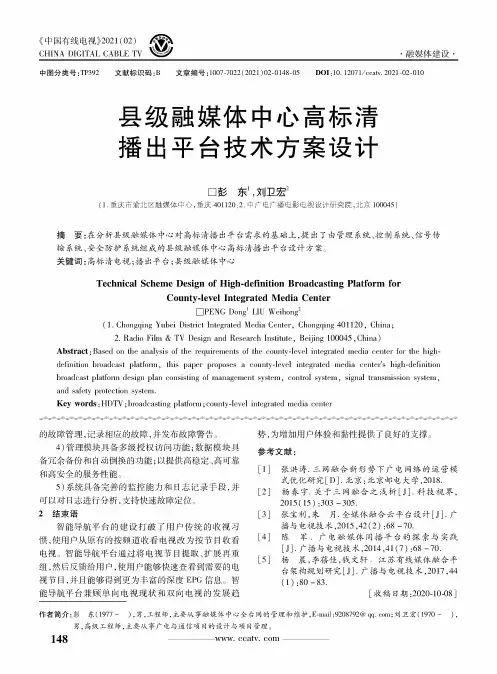

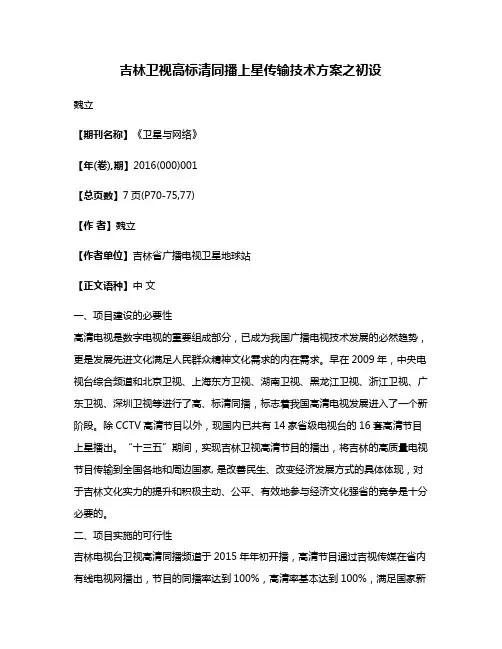

《中国有线电视》2021 (02) 金於CHINA DIGITAL CABLE TV•融媒体建设 %中图分类号:TP392 文献标识码：B 文章编号：1007-7022(2021 )02-0148-05DOI &10. 12071/ccatv. 2021-02-010县级融媒体中心高标清 播出平台技术方案设计□彭东】，刘卫宏2(1.重庆市渝北区融媒体中心"重庆401120；2.中广电广播电影电视设计研究院"北京100045)摘 要:在分析县级融媒体中心对高标清播出平台需求的基础上，提出了由管理系统、控制系统、信号传输系统、安全防护系统组成的县级融媒体中心高标清播出平台设计方案。
关键词：高标清电视;播出平台；县级融媒体中心Technical Scheme Design of High-definition Broadcasting Platform forCounty-level Integ^ated Media Cedter□PENGDong 1 LDUWeohong 2(1. Chongqing Yubei Distact Inteerated Media Centee , Chongqing 401120, China ；2. Radio Film & TV Design and Resesrch Institute , Beijing 100045, China )Abstraci : Based on We analysis of the requirements of the county--evel inteerated media center for We high-definition broadcast platform , this papee proposes a county--evel inteerated media centels high-definitionbroadcast platform design plan consisting of management system , conWol system , signal transmission system , and safety protection system.Key wo U s : HDTV ; broadcasting plaWorm ； counW-mvel inWgeWd media centee势,为增加用户体验和黏性提供了良好的支撑*参考文献：[1] 张洪涛.三网融合新形势下广电网络的运营模式优化研究]D ].北京：北京邮电大学,2018.[2] 杨春宇.关于三网融合之浅析[J ].科技视界,2015(15) ：303 -305.[3] 张宝利，朱月.全媒体融合云平台设计[J ].广播与电视技术,2015,42(2) ：68 -70.[4] 陈 军.广电融媒体同播平台的探索与实践[J ].广播与电视技术,2014,41 (7) ：68 -70.[5] 杨晨,李禧佳，钱文轩.江苏有线媒体融合平台架构规划研究[J ].广播与电视技术,2017,44(1)：80 - 83.[收稿日期：2020-10-08]作者简介：彭 东(1977 -"，男，工程师，主要从事融媒体中心全台网的管理和维护，E-mail ： 9208792@qq. am ;刘卫宏(1970 -),男，高级工程师，主要从事广电与通信项目的设计与项目管理。

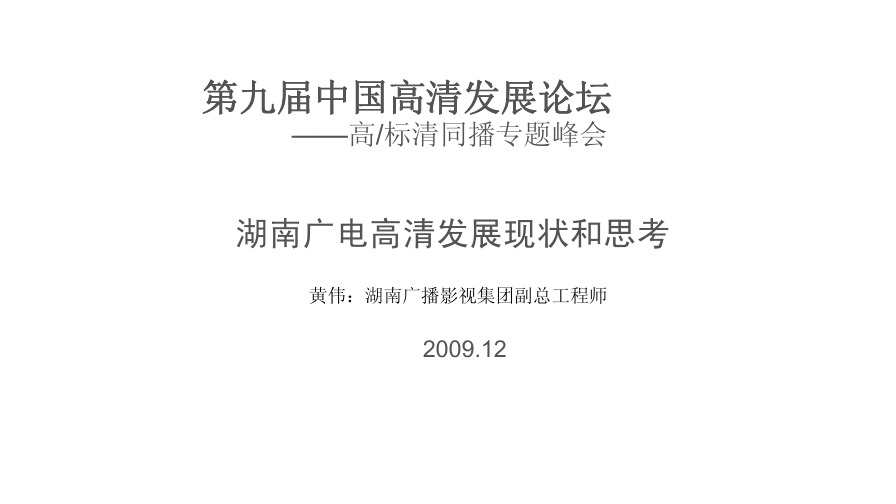

第九届中国高清发展论坛——高/标清同播专题峰会湖南广电高清发展现状和思考黄伟：湖南广播影视集团副总工程师2009.12一、湖南卫视节目生产情况二、湖南卫视高标清播出的模式三、湖南广电目前在高清播出中关注的问题⏹高清外录摄像机48台、小摄像机30台。
⏹新闻高清非编网1个（50站点）、高清后期非编网2个（Avid20站点，宽泰25站点)⏹新闻高清演播室2个⏹高清口播室1个⏹高清综艺演播室2个⏹高清转播车2台（14CH.8CH）、高清5.1CH音频车1台⏹高标清同播系统一套⏹高清卫星车1台，新闻卫星车2台1、目前，所有湖南卫视自办节目已经100%实现高清。
包括：新闻、专题、电视剧、综艺节目。
2、外协节目努力加强高清化制作。
3、高清节目传送体系已在规划，重点城市之间的链路。
4、外购节目已加强高清节目采购。
新闻：高清综艺演播厅播出高清车⏹所有节目采用一套高清节目系统统一播出。
⏹卫视标清播出节目通过净信号下变换进行台标/字幕播出。
⏹自办节目统一采用高清进行制作，标清节目上变换后进行高清制作。
⏹下变换采用方式以切边为主，信箱模式为辅。
⏹节目制作构图主要参考4：3安全模式。
⏹所有字幕、标角、唱词、构图都在安全框进行处理。
⏹目前，高清所有节目具备5.1声道制作播出能力。
⏹标清节目单声道通过非编网络进行声道复制，双声道播出。
⏹标清声道采用：5.1声道——downmix——立体声——混合单声道播出。
⏹高清节目播出当中，立体声、5.1CH可以进行混合声道播出。
⏹台内制作域、播出域全部采用8声道体系，杜比E只用于台外节目的交换及传输。
（卫星、微波、交换磁带）三、湖南广电目前在高清播出中关注的问题★唱词字幕问题★传输中的传输压缩格式、带宽问题唱词字幕是中国电视节目生产中一个特殊的问题。
⑴字幕分为三种类型（标题、调侃、唱词）⑵因国内未有隐藏字幕的标准，所以唱词需制作在节目内容中进行播出和传输。
⑶目前，中国国情确有唱词、字幕存在的合理性。
1.总体设计系统总体设计由两部分组成：播出网络及视频服务器系统和播出中心系统。
系统构成如图1-1所示。
图1 系统总体设计它以播出备播存储为核心，与全台高清制播主干网络接口，建立高效的从媒资备播库到播出备播库存储、再到播出服务器的节目数据传输链路。
通过接收含有AFD信息的全域变换播出单，实现高标清播出系统的自动下变换控制播出，此种方式是本系统中的创新点和技术难点。
此外，系统还实现了自动技审、应急上载、内容管理等功能。
另外，系统采用频道独立的方式构建6套同播播出系统，每个频道为单独模块。
频道入口为高清信号节目源，按常规模式实现高清播出；同时通过基于矩阵切换的自动幅型变换实现标清同播，成为当时全国行业范围内首家成功实现高标清同播功能的播出系统。
2.系统实现——播出网络及视频服务器系统根据实际的业务需求，播出网络及视频服务器系统可划分为视频服务器、播出备播库、内容存储管理、网络平台、播出控制、网络系统监控等部分。
系统结构如图2所示。
2.1视频服务器视频服务器全部采用单机架构、本地存储模式设计，需要完成5个高标清频道和1套高标清备份频道的播出。
在每个频道内部，视频服务器采用1+1备份方式。
另外，系统内还采用了3台循环播服务器为每个频道输出独立的循环播信号。
每台服务器提供有效存储容量在6TB以上，满足7天新增节目存储需求（日新增节目量按每天12小时考虑）；FTP 背板带宽40MBps，满足每天新增节目传输要求（新增节目量为12小时，4小时传输完成）；每台服务器配4个通道，分别用于播出、应急上载、文件头尾检测和备份。
视频服务器系统设计如图3所示。
图3 视频服务器系统设计北京电视台高标清同播系统技术方案摘 要：本文介绍了北京电视台的高标清同播系统方案，为解决发展中出现的新问题，提出了新的应用理念并采用新的技术手段， 阐述了总体设计到各系统的实现以及系统应用情况。
关键词：高标清同播；播出中心；播出服务器中图分类号：TN948.4 文献标识码：A文章编号：1671-0134（2017）09-069-04DOI：10.19483/ki.11-4653/n.2017.09.021文/刘晓光图2 系统总体设计2.2播出二级存储播出二级存储设计为主备独立两组，其具体数据如表1所示：表1 播出二级存储配置表MediaGrid 存储系统ContentServer12块1TB硬盘，共计有效存储容量：60T有效迁移带宽：1000MBps存储系统专用万兆交换机及相应电缆20台ContentDirectors存储管理服务器4台ContentBridge文件访问服务器2台2910al-48GProcurve万兆交换机：48口千兆电口，2个万兆光口4台**存储的容量60TB和配置带宽高于1000MB，满足实际系统需求。
电视台标清播出向高(标)清同播改造实施方案作者：卜祥国来源：《中国科技纵横》2019年第21期摘要：电视从标清播出向高清播出发展，是广电视播出技术发展的必然趋势，是电视台提升传播力，竞争力，舆论引导力的战略工程和重点工作。
通过改造，使电视臺更好的服务于中心工作，打造出更多贴进本地生活，突出特色，群众喜闻乐见，沾泥带水露冒热气的优秀节目。
满足人民群众不断增长的精神文化需求，大力提升电视媒体的影响力和竞争力。
电视台播出系统从标清向高（标）清同播系统的改造，主要是新建高标清同播播控系统，包含非编系统、编单系统、自动审片系统、报警系统、虚拟演播室等。
关键词：标清高清转换;视频服务器;控制系统;监视系统中图分类号：TN948 文献标识码：A 文章编号：1671-2064（2019）21-0038-021 方案背景广播电视台是党和政府的喉舌，是社会主义精神文明建设的重要阵地，是集宣传、教育、娱乐、资讯等功能于一体的宣传平台，是为广大人民群众精神文明生活服务的重要平台。
担负着引导舆论、服务大局的重任，发挥主流权威媒体作用，让电视新闻图像更清晰地传入千家万户，从而更好的服务于广大人民群众是电视台工作的重中之重。
2009年和2017年、国家广播电影电视总局先后下多次下发促进高清电视发展的文件，督促高清电视进入倒计时发展。
国家新闻出版广电总局“十三五”规划要求全国省级以上广播电视台基本建立全台网，播出频道实现全高清化;中央电视台及有条件的省级电视台开播4K超高清试验频道。
全国地市级以上广播电视台全部实现数字化网络化制播，有条件的地市级电视台播出频道实现全高清化，其余地市级电视台实现主要频道高清化。
同时各省、市也制定下发了相关文件，山东省下发了（新广电发[2017]250号），省、市进行了转发（鲁新广发[2017]34号、临文广新广[2017]91号），国家对电视台标清向高清转化过程划出了最后的时间，制定了一系列的政策措施。
地方电视台节目高标清同播建设探讨摘要：本文对电视节目高标清同播标准进行研究、探讨，提供了高标清同播系统建设主要方式。
本文在分析高标清同播技术方案的基础上，结合我国城市电视台现状给出设计思路和应对策略建议。
关键词：高标清同播；afd；基带信号；幅型变换模式中图分类号：g22 文献标识码：a 文章编号：1009-0118（2012）-06-0-02在广电总局确定了高标清同播作为推进高清技术发展的重要举措之后，广播电视由标清向高清过渡的路线图变得清晰可见，各级广播电视播出机构迅速构建高清制播系统。
洞头县广播电视台按照高标清同播要求制定播出标准，新建的高清制播系统将与原有的标清制播系统共同形成高标清混合制播体系。
高、标清同播，是指同一套节目，同时以标清和高清两种格式播出。
一、实现高标清同播建设的思路（一）分别建设高清和标清两套播出频道该方式就是建设一个独立的高清频道和一个独立的标清频道，然后在上载、编单、播出等环节进行同步控制，达到“以一控二”的目的。
技术开发主要围绕控制系统展开，不涉及复杂的核心技术，实现起来相对简单；但此方案的建设成本高，相当于同时建设两个播出频道，故很少有电视台选择。
（二）利用视频服务器的性能实现同播当前的主流播出视频服务器基本上都可以实现上下变换播出，即将一个高清素材实时下变换为标清格式播出，由于高清和标清使用同一条素材，可减少上载、编单、播出等传统控制管理环节的复杂程度，使控制系统基本与现有的标清播出控管系统一致。
此方案建设成本没有减少，相当于用建设两个频道的资金来实现一个频道的播出。
（三）通过下变换器实现高标清同播从结构上来讲，实现高标清同播最简单的方法就是在高清频道的最终输出上增加一个下变换器，从而实现高清节目与标清节目的同步播出。
现在各地电视台播出通过下变换器实现高标清同播主要有两种模式：1、采用输出分离方式，系统定位为面向高清系统建设，标清部分是通过输出端下变换方式得到。
广电总局关于电视台高标清同播节目制作、播出技术要求的若干意见为推动高清电视健康有序发展，提高高清频道收视效果，规范高标清同播期节目制作、播出的技术要求，提出以下意见：一、台内高清节目主要技术参数要求1、高清节目采集、制作推荐采用4:2:2采样方式。
采用基于DCT帧内压缩编码技术时，码率采用100Mbps或以上；采用MPEG-2长GOP编码技术或新一代压缩编码算法时，码率采用50Mbps或以上。
2、摄像机、监视器色域空间设置应遵循行业标准GY/T 155-2000。
二、图像制作技术要求为最大程度减少幅型变化对高标清同播频道收视效果的影响，高标清同播的图像制作要坚持三个原则：一是制作用于同播的高清节目时，在一个节目内或一条新闻内，画面幅型比应当保持统一；二是制作用于同播的标清节目时，原则上不能上下遮幅，如果要制作上下遮幅的标清节目，图形字幕必须位于画面内；三是高清节目制作采用标清素材，在幅型变换时，不应当产生图像变形。
1、新闻类节目该类节目（包括外拍素材、高清演播室图像）按照高清格式制作时，采用16:9构图拍摄、制作，并要兼顾4:3保护框。
2、重大事件转播该类节目均应按高清格式，采用16:9构图拍摄、制作。
3、综艺、电视剧类节目该类节目均应按高清格式，采用16:9构图拍摄、制作。
4、体育类节目该类节目按高清格式，采用16:9构图拍摄、制作。
根据节目需要，兼顾4:3保护框。
5、专题类节目该类节目按高清格式，采用16:9构图拍摄、制作。
根据节目需要，兼顾4:3保护框。
6、广告类节目该类节目应按高清格式，采用16:9构图拍摄、制作。
在制作完成后，也可以提供高、标清两个版本。
三、字幕图标制作技术要求1、采用16:9构图的高清节目，字幕的字体字号应兼顾标清收视效果，或另行制作标清版本字幕。
2、采用4:3保护框构图的高清节目，应将所有字幕、图标放在4:3的保护框内。
3、在台内数字化、网络化成熟的条件下，推荐采用视音频与字幕分离制播方式。
