高标清同播设计2０09年国家广电总局提出高标清同播要求，高标清同播是指将现有的电视频道节目以标清和高清两种方式同时播出。
考虑到我国的基本国情和经济社会发展的实际情况,我国高清电视发展的基本思路是：抓住模拟电视向数字电视转换的战略机遇期,积极推进现有电视频道节目的标清电视及高清电视同播，逐步实现标清电视向高清电视的过渡。
３.1高标清同步模式本次电视台6+2频道高标清播出系统，我们设计的原则是立足标清，面向高清。
下面先介绍一下高标清播出的几种模式目前,高标清多频道硬盘播出系统的改造分为三种方式。
（１)高标清双链路独立播出方案,播出信号以标清为主,兼顾高清。
高清系统、标清系统信号链路完全独立。
在信号末端可以通过上下变换互为主备。
(2）高标清双链路共享播出方案,高清系统和标清系统依然保持两条独立信号链路,但是高、标清系统具有信号和网络的共享链路。
（3)高清主干兼容标清播出方案,播出信号以高清为主，兼顾标清。
系统链路只保留一条高清链路，向下兼容标清，播出系统内部格式为全高清信号格式。
3.１.1高标清双链路独立播出方案特点高标清双链路独立播出方案。
是指新建设一个高清系统,及标清系统相对独立,使用独立的高清视频服务器、播出矩阵、切换台、视分、帧同步、延时器、监看等设备。
在硬盘播出时，以标清为主，标清频道的播出沿用以前的老系统。
高清系统的同步播出标清素材时,在上载入库时上变换,或者在播出末端上变换,或者在视频服务器进行上变换。
方案将系统分为标清系统和高清系统,对硬盘素材分别上载和播出,外来信号在播出系统前端进行处理,分别进入高清系统和标清系统，两个系统通过同一节目单进行同播实现。
高标清双链路独立播出优点:（1)系统实施简单,无须高清节目源的积累即可简单实现。
（2）新建高清系统及标清系统完全独立,能够最大限度的保证原有标清系统的安全性。
(３）上下变换环节少，信号输出的质量较好。
（4)信号末端高清系统及标清系统输出的互为主备，有效的提高了系统安全性。
2. 高标清节目图像制作技术要求为最大程度减少幅型变化对高标清同播频道收视效果的影响，高标清同播的图像制作要坚持三个原则：一是制作用于同播的高清节目时，在一个节目内或一条新闻内，画面幅型比应当保持统一；二是制作用于同播的标清节目清素材，在幅型变换时，不应当产生图像变形。
不同类型的节目制作要求如表1所示。

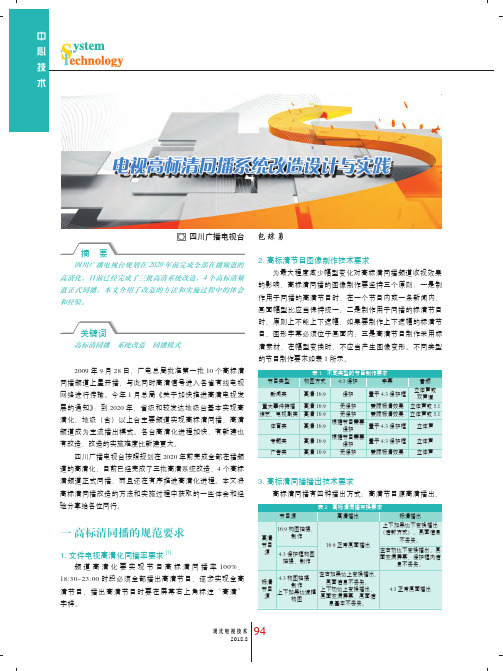

3. 高标清同播播出技术要求高标清同播有四种播出方式：高清节目源高清播出、四川广播电视台规划在2020年前完成全部在播频道的高清化，目前已经完成了三批高清系统改造，4个高标清频道正式同播，本文介绍了改造的方法和实施过程中的体会和经验。
高标清同播 系统改造 同播模式2009年9月28日，广电总局批准第一批10个高标清同播频道上星开播，与此同时高清信号进入各省有线电视网络进行传输。
今年1月总局《关于加快推进高清电视发展的通知》：到2020年，省级和较发达地级台基本实现高清化，地级（含）以上台主要频道实现高标清同播，高清频道成为主流播出模式。
各台高清化进程加快，有新建也有改造，改造的实施难度比新建更大。
四川广播电视台按照规划在2020年前完成全部在播频道的高清化，目前已经完成了三批高清系统改造，4个高标清频道正式同播，而且还在有序推进高清化进程。
本文将高标清同播改造的方法和实施过程中获取的一些体会和经验分享给各位同行。
一 高标清同播的规范要求1. 文件电视高清化同播率要求[1]频道高清化要实现节目高标清同播率100%，18:30~23:00时段必须全部播出高清节目，逐步实现全高清节目，播出高清节目时要在屏幕右上角标注“高清”字样。
95Advanced Television Engineering标清播出与高清播出系统共存，高标清频道间素材文件共享，这种系统仍然是两套保存切换系统，共享了素材文件，避免制作两版播出格式的文件，简化文件送播流程。
系统结构框图如图1所示。
3. 高清信号切换+高标清字幕同播采用一个切换系统，一套节目播出单，以高清信号为主要的播出信号源，实现自动切换，切换后的高清信号分别进高清键控器或者切换台叠加高清台标和字幕以及“高清”标识，形成高清播出信号；另一路高清干净信号进入下变换进行下变换，根据AFD （自动下变换）值进行对于模式的下变换形成标清信号，再进入键控器叠加标清台标和标清字幕，实现标清节目的播出信号。

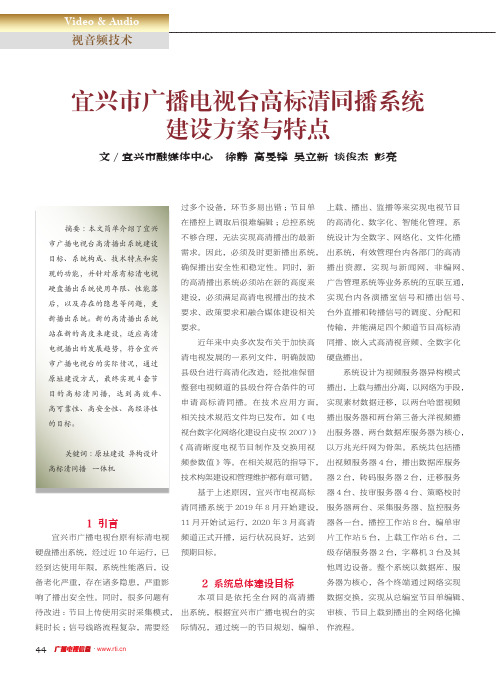

1 引言宜兴市广播电视台原有标清电视硬盘播出系统，经过近10年运行，已经到达使用年限，系统性能落后，设备老化严重，存在诸多隐患，严重影响了播出安全性。
同时，很多问题有待改进：节目上传使用实时采集模式，耗时长；信号线路流程复杂，需要经2 系统总体建设目标本项目是依托全台网的高清播出系统，根据宜兴市广播电视台的实际情况，通过统一的节目规划、编单、他周边设备。
整个系统以数据库、服务器为核心，各个终端通过网络实现数据交换，实现从总编室节目单编辑、审核、节目上载到播出的全网络化操作流程。
摘要：本文简单介绍了宜兴市广播电视台高清播出系统建设目标、系统构成、技术特点和实现的功能，并针对原有标清电视硬盘播出系统使用年限、性能落后，以及存在的隐患等问题，更新播出系统。
新的高清播出系统站在新的高度来建设，适应高清电视播出的发展趋势，符合宜兴市广播电视台的实际情况，通过原址建设方式，最终实现4套节目的高标清同播，达到高效率、高可靠性、高安全性、高经济性的目标。
关键词：原址建设 异构设计 高标清同播 一体机44 . 3 项目系统构成和功能本项目播出系统主要包含总控系统、播出频道分控系统、播控系统、播出整备系统、编解码系统及播出辅助系统，辅助系统包括播出监控系统、时钟系统、同步系统、网络系统、动力环境监控系统、机房部分等组成。
3.1 业务系统概述3.1.1 信号系统主要由总控系统及播出频道分控系统所组成。
总控系统负责接入服务器播出信号、演播室、卫星、外来信号等各类信号，是台内信号的汇聚中心和调度中心。
总控系统采用高标清自适应设计，关键链路采用高清设计。
播出频道分控系统中4个主频道采用HD-SDI 同轴电缆传递，第三备播出视频服务器与主备视频服务器采用异构设计。
3.1.2 播控系统高清播出控制软件系统以播出串联单为核心，将播出系统内以上各个模块有机的结合起来，实现对文件的自动迁移调度、节目播出、字幕台标控制、信源切换等一系列功能。
1.总体设计系统总体设计由两部分组成：播出网络及视频服务器系统和播出中心系统。
系统构成如图1-1所示。
图1 系统总体设计它以播出备播存储为核心，与全台高清制播主干网络接口，建立高效的从媒资备播库到播出备播库存储、再到播出服务器的节目数据传输链路。
通过接收含有AFD信息的全域变换播出单，实现高标清播出系统的自动下变换控制播出，此种方式是本系统中的创新点和技术难点。
此外，系统还实现了自动技审、应急上载、内容管理等功能。
另外，系统采用频道独立的方式构建6套同播播出系统，每个频道为单独模块。
频道入口为高清信号节目源，按常规模式实现高清播出；同时通过基于矩阵切换的自动幅型变换实现标清同播，成为当时全国行业范围内首家成功实现高标清同播功能的播出系统。
2.系统实现——播出网络及视频服务器系统根据实际的业务需求，播出网络及视频服务器系统可划分为视频服务器、播出备播库、内容存储管理、网络平台、播出控制、网络系统监控等部分。
系统结构如图2所示。
2.1视频服务器视频服务器全部采用单机架构、本地存储模式设计，需要完成5个高标清频道和1套高标清备份频道的播出。
在每个频道内部，视频服务器采用1+1备份方式。
另外，系统内还采用了3台循环播服务器为每个频道输出独立的循环播信号。
每台服务器提供有效存储容量在6TB以上，满足7天新增节目存储需求（日新增节目量按每天12小时考虑）；FTP 背板带宽40MBps，满足每天新增节目传输要求（新增节目量为12小时，4小时传输完成）；每台服务器配4个通道，分别用于播出、应急上载、文件头尾检测和备份。
视频服务器系统设计如图3所示。
图3 视频服务器系统设计北京电视台高标清同播系统技术方案摘 要：本文介绍了北京电视台的高标清同播系统方案，为解决发展中出现的新问题，提出了新的应用理念并采用新的技术手段， 阐述了总体设计到各系统的实现以及系统应用情况。
关键词：高标清同播；播出中心；播出服务器中图分类号：TN948.4 文献标识码：A文章编号：1671-0134（2017）09-069-04DOI：10.19483/ki.11-4653/n.2017.09.021文/刘晓光图2 系统总体设计2.2播出二级存储播出二级存储设计为主备独立两组，其具体数据如表1所示：表1 播出二级存储配置表MediaGrid 存储系统ContentServer12块1TB硬盘，共计有效存储容量：60T有效迁移带宽：1000MBps存储系统专用万兆交换机及相应电缆20台ContentDirectors存储管理服务器4台ContentBridge文件访问服务器2台2910al-48GProcurve万兆交换机：48口千兆电口，2个万兆光口4台**存储的容量60TB和配置带宽高于1000MB，满足实际系统需求。
关键词福建电视台综合频道是福建省内历史最长、网络覆盖最广、受众最多的地面频道。
本文主要介绍了福建电视台综合频道高标清同播系统的主要技术特点，并对播出上载通路、控制系统、网络传输系统等各部分的系统架构、工作原理进行分析与梳理。
高标清同播下变换广告素材合并主备倒换摘要特点：◆采用两条完全独立的高清播出通路，互不影响，互为备份。
标清信号由高清播出通路末级经过下变换生成，高标清信号同播率达到100%；标清信号由高清信号下变换后产生，下变换方式统一为“挤压”方式而不使用AFD；◆电视节目交播介质为Sony 蓝光盘，视频编码格式为：XDCAM HD422 50Mbps，1080 50i 16:9；音频采用AES3 Audio 打包方式，PCM 编码，16位或24位采样，采样频率48kHz。
蓝光盘主要用于平时节目上载，也可作为应急播出源使用；◆广告上载系统增加广告素材合并功能，提高广告播出的安全性、稳定性；◆新系统与东南卫视/海峡卫视高标清同播系统在同一个播出机房里，部分非核心播出设备（如监录系统、播出监测报警系统等）可以非常方便地与东南海峡高标清同播系统同用，有效降低系统改造的费用。
二 高标清同播系统架构播出通路如图1所示。
综合频道高标清同播系统的播出通路采用主备同构方式搭建，与主备异构方式相比，同构方式在播出系统维护与故障应急处理上复杂程度低，备件的配备也相对节省经费。
1. 信号源播出信号源主要有播出视频服务器、总控线路信号、蓝光录像机、垫播服务器、测试信号发生器、字幕机、台标机等。
所有的播出信号源都经过视分分配后，送至主备切换台。
视频服务器是播出系统中最主要的播出信号源，以综合频道为例，每天超过22小时的播出时间依赖2018年国家广电总局印发的《关于加快推进高清电视发展的通知》中，明确提出“到2020年，省级和较发达地级台基本实现高清化，地级（含）以上台主要频道实现高标清同播，高清频道成为主流播出模式”。
