南京电视台高标清同播平台技术应用策略

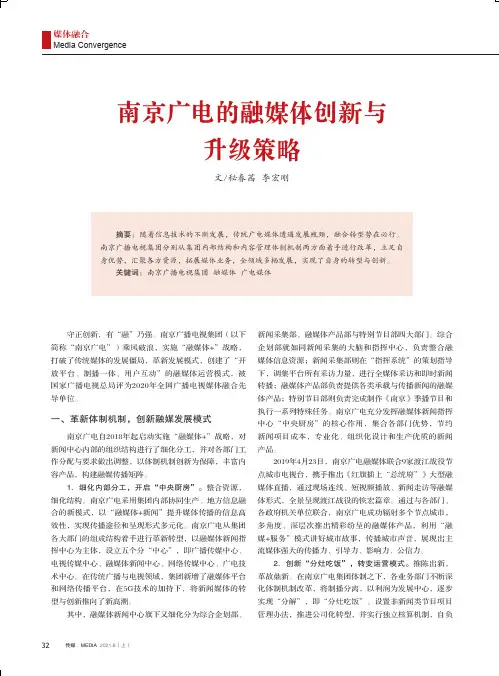

Media Convergence媒体融合32 传媒∷MEDIA 2021.6（上）南京广电的融媒体创新与升级策略文/秘春茜 李宏刚守正创新，有“融”乃强。

南京广播电视集团（以下简称“南京广电”）乘风破浪，实施“融媒体+”战略，打破了传统媒体的发展僵局，革新发展模式，创建了“开放平台、制播一体、用户互动”的融媒体运营模式，被国家广播电视总局评为2020年全国广播电视媒体融合先导单位。

一、革新体制机制，创新融媒发展模式南京广电自2018年起启动实施“融媒体+”战略，对新闻中心内部的组织结构进行了细化分工，并对各部门工作分配与要求做出调整，以体制机制创新为保障，丰富内容产品，构建融媒传播矩阵。

1．细化内部分工，开启“中央厨房”。

整合资源，细化结构。

南京广电采用集团内部协同生产、地方信息融合的新模式，以“融媒体+新闻”提升媒体传播的信息高效性，实现传播途径和呈现形式多元化。

南京广电从集团各大部门的组成结构着手进行革新转型，以融媒体新闻指挥中心为主体，设立五个分“中心”，即广播传媒中心、电视传媒中心、融媒体新闻中心、网络传媒中心、广电技术中心。

在传统广播与电视领域，集团新增了融媒体平台和网络传播平台，在5G技术的加持下，将新闻媒体的转型与创新推向了新高潮。

其中，融媒体新闻中心旗下又细化分为综合企划部、新闻采集部、融媒体产品部与特别节目部四大部门。

综合企划部就如同新闻采集的大脑和指挥中心，负责整合融媒体信息资源；新闻采集部则在“指挥系统”的策划指导下，调集平台所有采访力量，进行全媒体采访和即时新闻转播；融媒体产品部负责提供各类承载与传播新闻的融媒体产品；特别节目部则负责完成制作《南京》季播节目和执行一系列特殊任务。

南京广电充分发挥融媒体新闻指挥中心“中央厨房”的核心作用，集合各部门优势，节约新闻项目成本，专业化、组织化设计和生产优质的新闻产品。

2019年4月23日，南京广电融媒体联合9家渡江战役节点城市电视台，携手推出《红旗插上“总统府”》大型融媒体直播，通过现场连线、短视频播放、新闻走访等融媒体形式，全景呈现渡江战役的恢宏篇章。

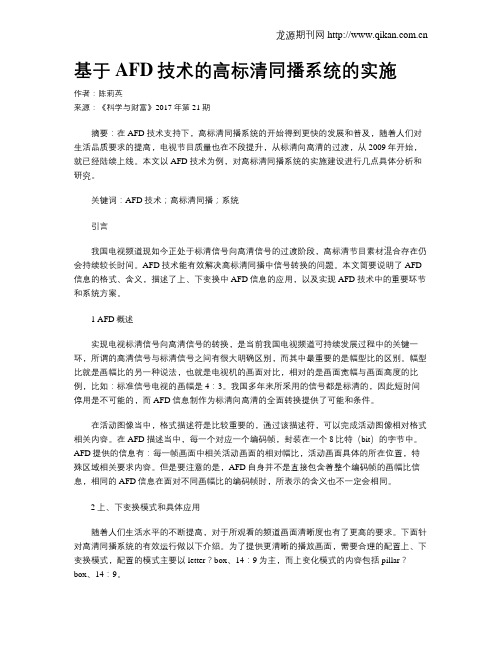

基于AFD技术的高标清同播系统的实施作者：陈莉英来源：《科学与财富》2017年第21期摘要：在AFD技术支持下，高标清同播系统的开始得到更快的发展和普及，随着人们对生活品质要求的提高，电视节目质量也在不段提升，从标清向高清的过渡，从2009年开始，就已经陆续上线。

本文以AFD技术为例，对高标清同播系统的实施建设进行几点具体分析和研究。

关键词：AFD技术；高标清同播；系统引言我国电视频道现如今正处于标清信号向高清信号的过渡阶段，高标清节目素材混合存在仍会持续较长时间。

AFD技术能有效解决高标清同播中信号转换的问题。

本文简要说明了AFD 信息的格式、含义，描述了上、下变换中AFD信息的应用，以及实现AFD技术中的重要环节和系统方案。

1 AFD概述实现电视标清信号向高清信号的转换，是当前我国电视频道可持续发展过程中的关键一环，所谓的高清信号与标清信号之间有很大明确区别，而其中最重要的是幅型比的区别。

幅型比就是画幅比的另一种说法，也就是电视机的画面对比，相对的是画面宽幅与画面高度的比例，比如：标准信号电视的画幅是4：3。

我国多年来所采用的信号都是标清的，因此短时间停用是不可能的，而AFD信息制作为标清向高清的全面转换提供了可能和条件。

在活动图像当中，格式描述符是比较重要的，通过该描述符，可以完成活动图像相对格式相关内容。

在AFD描述当中，每一个对应一个编码帧，封装在一个8比特（bit）的字节中。

AFD提供的信息有：每一帧画面中相关活动画面的相对幅比，活动画面具体的所在位置，特殊区域相关要求内容。

但是要注意的是，AFD自身并不是直接包含着整个编码帧的画幅比信息，相同的AFD信息在面对不同画幅比的编码帧时，所表示的含义也不一定会相同。

2上、下变换模式和具体应用随着人们生活水平的不断提高，对于所观看的频道画面清晰度也有了更高的要求。

下面针对高清同播系统的有效运行做以下介绍。

为了提供更清晰的播放画面，需要合理的配置上、下变换模式，配置的模式主要以letter？box、14：9为主，而上变化模式的内容包括pillar？box、14：9。

浅析高标清同播监视系统的设计与实践摘要随着高清电视技术的发展与普及，高标清同播模式目前是我台主要的节目播出形式。

我台现有十几个频道的播出平台，如何及时、精确的监控每个频道的播出状态，则需要设计一套安全稳定可靠的新监视报警系统，以胜任现在及将来的电视信号监视报警工作。

本文详细阐述了监视报警系统的设计与实践过程。

关键词监视系统；高标清同播；安全稳定前言本次对监视系统的改造中，除了首先考虑解决原监视系统存在的问题之外，还要根据实际情况重点考虑以下几点。

首先，系统要满足本台新业务的需求，要有一定的可扩展性以适应将来的业务发展。

其次，系统运行的安全性、稳定性、可靠性等问题都要妥善解决，等等。

本次监视系统的具体设计与实践过程将在正文中进行详细阐述。

1 安全稳定可靠的高标清同播监视报警系统结合本台的实际业务情况，监视系统的搭建有几点要高度重视。

首先，监视系统要能满足新业务的需求，如能对各种高清电视信号（MEPG-2，H.264格式），ASI电视信号（包括高清），以及PAL/N制式的電视信号进行监视报警。

第二，监视系统要对台内播出、传输的电视信号进行全面到位有效的监视，不漏某一面某一点，能够很好地监视报警，以及根据报警提示迅速的判断故障位置，及时处理故障，缩短故障处理时间，保障安全播出。

第三，就是所搭建的监视系统要安全稳定可靠，系统长时间运行不易出现故障，系统监视不出现漏监漏报，系统不易出现死机、宕机等，运行要相当稳定。

下面进行详细阐述[1]。

1.1 监视报警系统架构及其工作原理如图所示：监视系统主要由前端监测主机，码流监测集中监管主机及交换机组成。

系统采用分布式网络结构，实时IP数据传输，前端监测主机运用TS OVER IP技术，将码流数据和报警通过IP网络传输，监管主机接收网络数据，完成故障报警，监测信息显示，节目内容显示，集中管理等各功能。

前端监测主机以网络组播的方式将监测数据发送到网络上，同时输出解扰后的TS流信号。

本文从信号源规划、播控端设计和播控软件操作等三方面介绍了高标清双转播中央电视台信号的设计方案，其中创新地采用了单解码器多路输入的接入法，使用卫星和光纤多路信号源，利用上下变换互为高标清频道备份等手段用于设计，该方案自实施以来运行稳定。

高标清信号 双转播 上下变换 CCTV-1 A VS+中央电视台一套CCTV-1信号对于各级电视台来说都是非常重要的外来信号，用于每天的《新闻联播》和全国两会等重大活动的转播。

目前各省级卫视大部分都实现了高标清同播，在转播中央电视台《新闻联播》时多采用高清频道转播高清中央电视台信号，标清频道转播标清中央电视台信号的播出方式，高标清双转播中央电视台信号对于安全播出也提出了更高的要求。

一旦在转播CCTV-1信号出现意外状况，将会产生非常严重的安全播出事故。

所以探讨高标清同播条件下，高标清双转播中央电视台信号的设计方案很有必要。

以安徽卫视高清频道和标清频道为例，从信号源规划、播控端设计和播控软件操作等三方面来阐述设计方案。

一 信号源规划1. 两种编码方式目前CCTV-1信号源分为标清信号和高清信号，标清信号采用MPEG-2和AVS+两种编码方式，高清信号采用AVS+编码方式。

MPEG-2是由MPEG （Moving Picture Experts Group ，运动图像专家组）组织制定的视频和音频压缩标准，目前广泛应用于高质量的数字电视的编码和传送。

AVS 是我国具备自主知识产权的信源编码标准，第一代A VS 标准《广播电视先进音视频编解码 第1部分：视频》于2012年7月获批为行业标准，简称AVS+。

AVS 的编码效率比MPEG-2高2到3倍，与MPEG-4 A VC/H.264相当，技术方案简洁，芯片实现复杂度低，通过简洁的一站式许2.传输延时测量CCTV-1高标清信号采用卫星和光纤两种传输手段及MPEG-2和A VS+两种编码方式，在实际传输过程中，各信号传输到电视中心机房均有一定的传输延时，为测量各信号的延时量，我们采用了上载服务器采集信号然后回看的测量方法，将CCTV-1高标清光纤卫星传输的5路信号切到5个应急上载通道，并设置上载方式为定时上载，定点19点00分00秒00帧开始上载，上载时长为10秒。

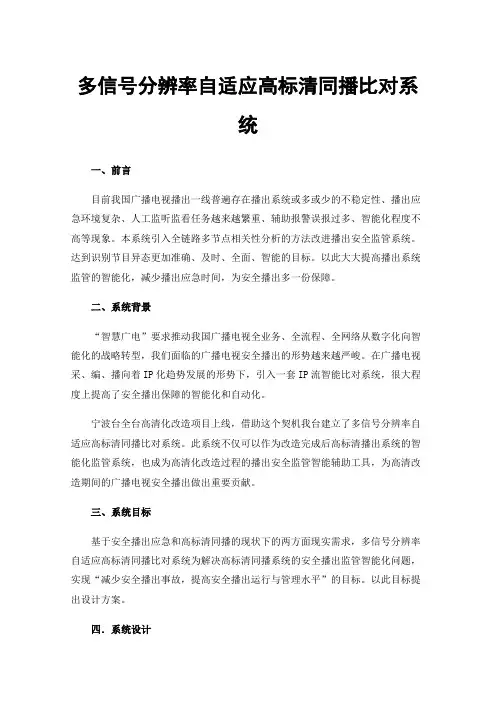

多信号分辨率自适应高标清同播比对系统一、前言目前我国广播电视播出一线普遍存在播出系统或多或少的不稳定性、播出应急环境复杂、人工监听监看任务越来越繁重、辅助报警误报过多、智能化程度不高等现象。

本系统引入全链路多节点相关性分析的方法改进播出安全监管系统。

达到识别节目异态更加准确、及时、全面、智能的目标。

以此大大提高播出系统监管的智能化，减少播出应急时间，为安全播出多一份保障。

二、系统背景“智慧广电”要求推动我国广播电视全业务、全流程、全网络从数字化向智能化的战略转型，我们面临的广播电视安全播出的形势越来越严峻。

在广播电视采、编、播向着IP化趋势发展的形势下，引入一套IP流智能比对系统，很大程度上提高了安全播出保障的智能化和自动化。

宁波台全台高清化改造项目上线，借助这个契机我台建立了多信号分辨率自适应高标清同播比对系统。

此系统不仅可以作为改造完成后高标清播出系统的智能化监管系统，也成为高清化改造过程的播出安全监管智能辅助工具，为高清改造期间的广播电视安全播出做出重要贡献。

三、系统目标基于安全播出应急和高标清同播的现状下的两方面现实需求，多信号分辨率自适应高标清同播比对系统为解决高标清同播系统的安全播出监管智能化问题，实现“减少安全播出事故，提高安全播出运行与管理水平”的目标。

以此目标提出设计方案。

四．系统设计图1多信号分辨率自适应高标清同播比对系统多信号分辨率自适应高标清同播比对系统（图1），首先利用性能强大的CS 服务器采集系统中多个节点的SDI信号并转码为IP流信号。

服务器基于IP流技术，对采集到的信号根据用户需求进行集中智能化处理和分析。

根据需要，针对性提供部分画面区域或者全画面的检测模式，有效捕捉拉条马赛克、视音频播出卡顿等信源质量问题。

监测主备不同播、高标清不同播等异态问题。

然后把数据送到CS数据存储中心进行数据计算和存储。

处理结果可以通过BS服务器提供便捷智慧的可视化布局。

多信号分辨率自适应高标清同播比对系统主要应用于高标清同播状态下，传统播出信号监控的不足进行分析,引入信号内容一致性检测的概念。

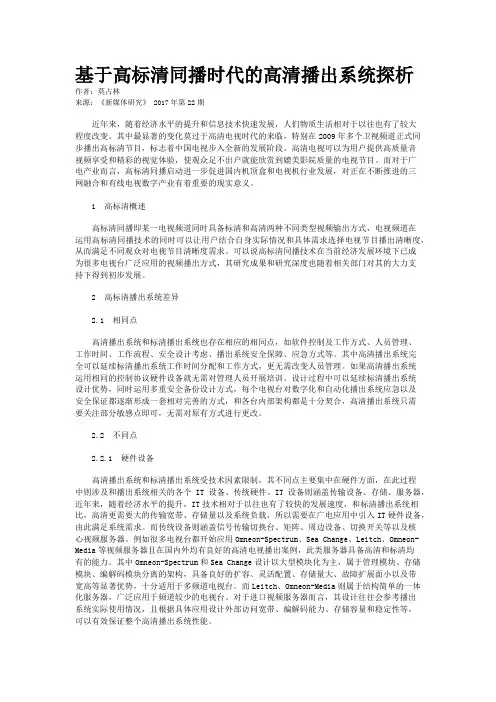

基于高标清同播时代的高清播出系统探析作者：莫占林来源：《新媒体研究》 2017年第22期近年来，随着经济水平的提升和信息技术快速发展，人们物质生活相对于以往也有了较大程度改变。

其中最显著的变化莫过于高清电视时代的来临，特别在2009年多个卫视频道正式同步播出高标清节目，标志着中国电视步入全新的发展阶段。

高清电视可以为用户提供高质量音视频享受和精彩的视觉体验，使观众足不出户就能欣赏到媲美影院质量的电视节目。

而对于广电产业而言，高标清同播启动进一步促进国内机顶盒和电视机行业发展，对正在不断推进的三网融合和有线电视数字产业有着重要的现实意义。

1 高标清概述高标清同播即某一电视频道同时具备标清和高清两种不同类型视频输出方式，电视频道在运用高标清同播技术的同时可以让用户结合自身实际情况和具体需求选择电视节目播出清晰度，从而满足不同观众对电视节目清晰度需求。

可以说高标清同播技术在当前经济发展环境下已成为很多电视台广泛应用的视频播出方式，其研究成果和研究深度也随着相关部门对其的大力支持下得到初步发展。

2 高标清播出系统差异2.1 相同点高清播出系统和标清播出系统也存在相应的相同点，如软件控制及工作方式、人员管理、工作时间、工作流程、安全设计考虑、播出系统安全保障、应急方式等。

其中高清播出系统完全可以延续标清播出系统工作时间分配和工作方式，更无需改变人员管理。

如果高清播出系统运用相同的控制协议硬件设备就无需对管理人员开展培训。

设计过程中可以延续标清播出系统设计优势，同时运用多重安全备份设计方式，每个电视台对数字化和自动化播出系统应急以及安全保证都逐渐形成一套相对完善的方式，和各台内部架构都是十分契合，高清播出系统只需要关注部分敏感点即可，无需对原有方式进行更改。

2.2 不同点2.2.1 硬件设备高清播出系统和标清播出系统受技术因素限制，其不同点主要集中在硬件方面，在此过程中则涉及和播出系统相关的各个IT设备、传统硬件。
