--
-- 南京信息工程大学
综合化学实验报告
学院：环境科学与工程学院
专业： 08应用化学
姓名： 章翔宇
潘婷
袁成
钱勇
2010年6月25号
--
-- 纳米二氧化钛的制备及性质实验
1、实验目的
熟悉溶胶凝胶法制备纳米二氧化钛的方法及相关操作；
理解二氧化钛吸附实验的原理和操作；
掌握数据处理的方法
2、溶胶凝胶法制备纳米二氧化钛
2.1 需要的仪器
恒压漏斗、茄行烧瓶、量筒、移液管、铁架台、磁力搅拌、磁子、冷凝管、 温度计、 烘箱、研钵
2.2 需要的试剂
钛酸丁酯 异丙醇 浓硝酸 蒸馏水
2.3 实验步骤
1. 50ml钛酸丁酯溶16ml的异丙醇中，摇匀（在恒压漏斗中进行）
得到溶液A
2. 取200ml 的蒸馏水 ，加入0.32 ml 的浓硝酸，摇匀（在茄行烧瓶中进行），得到溶液B
3. 将烧瓶固定在铁架台上，进行磁力搅拌，将溶液A 逐滴滴加至溶液B中，使两溶液缓慢接触，并进行水解反应，得到溶液C
溶液C室温回流，记载下当时的室温
4. 回流分若干天进行，保证回流时间不少于48小时，得到溶液D
5. 蒸干方式：将溶液D进行水浴加热85度并不断搅拌 将水分蒸发干，得E
6. 将E放入烘箱100烘干
7. 研磨至粉末状；
2.4 实验结果
1、回流分4天进行，总计回流时间50小时，室温为15℃。
2、经研磨，得到白色细粉末状固体。称量得二氧化钛质量为11.233g,理论产量不小于11.785g，损失为产品转移过程中损失。
3、纳米二氧化钛性质实验
3.1 二氧化钛吸附试验
1、仪器：烧杯（500mL），容量瓶（1000mL），样品瓶（6个），电子天平，磨口瓶，超
声波清洗机，玻璃注射器，过滤器，分光光度计
2、试剂：二氧化钛粉末，染料X-3B（分子量615），蒸馏水
Ｖ０１．２１Ｎｏ．４功能高分子学报２００８年１２月ＪｏｕｒｎａｌｏｆＦｕｎｃｔｉｏｎａＩＰｏｌｙｍｅｒｓ３９７
调节ｐＨ控制载银纳米Ｔｉ０２表面包覆的ＰＭＭＡ
罗美芳，王焕冰，李春忠
（华东理工大学材料科学与工程学院，超细材料制备与应用教育部重点实验室，上海２００２３７）
摘要：测定了十二烷基磺酸钠（ＳＤＳ）在载银离子纳米Ｔｉ０２颗粒表面的等温吸附曲线，在ＳＤＳ
达到临界胶束浓度（ＣＭＣ）时，研究了ｐＨ一２．０（等电点以下）和ｐＨ一７．ｏ（等电点以上）时甲基丙烯
酸甲酯（ＭＭＡ）在Ｔｉ０：粒子表面的乳液聚合。采用改性前后Ｔｉ０２的Ｚｅｔａ电位的变化、红外光谱
（ＦＴ＿ＩＲ）及差热分析（ＤＴＡ）等表征方法评价了改性效果。结果表明：ＰＭＭＡ成功包覆到Ｔｉ０２表
面，包覆率达１７．８％，载银ＴｉＯ。的表面由亲水变为亲油；在ｐＨ＝２．０，ＣＳＤＳ一５．０ｍｍｏｌ／Ｌ时，Ａｇ＋的脱附量只有８％。
关键词：二氧化钛；表面改性；甲基丙烯酸甲酯；乳液聚合
中图分类号：ＴＱ３１７．４文献标识码：Ａ文章编号：１００８—９３５７（２００８）０４—０３９７—０４
ＳｕｒｆａｃｅＭｏｄｉｆｉｃａｔｉｏｎｏｆＴｉ０２ＣｏｎｔａｉｎｉｎｇＡｇ＋ｗｉｔｈ
Ｐｏｌｙ（ＭｅｔｈｙｌＭｅｔｈａｃｒｙｌａｔｅ）ＥｎｃａｐｓｕｌａｔｉｏｎｂｙＣｏｎｔｒｏｌｌｉｎｇｐＨ
ＬＵＯＭｅｉ—ｆａｎｇ，ＷＡＮＧＨｕａｎ—ｂｉｎｇ，ＬＩＣｈｕｎ—ｚｈｏｎｇ（ＫｅｙＬａｂｏｒａｔｏｒｙｆｏｒＵｌｔｒａｆｉｎｅＭａｔｅｒｉａｌｓｏｆＭｉｎｉｓｔｒｙｏｆＥｄｕｃａｔｉｏｎ，ＳｃｈｏｏｌｏｆＭａｔｅｒｉａｌｓ
ＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ，ＥａｓｔＣｈｉｎａＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙ，Ｓｈａｎｇｈａｉ２００２３７，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｂｓｏｒｐｔｉｏｎｉｓｏｔｈｅｒｍｓｏｆａｎｉｏｎｉｃｓｕｒｆａｃｔａｎｔｓｏｄｉｕｍｄｏｄｅｃｖｌｓｕｌｆａｔｅ（ＳＤＳ）ｏｎｓｕｒｆａｃｅｏｆｔｉｔａｎｉｕｍ

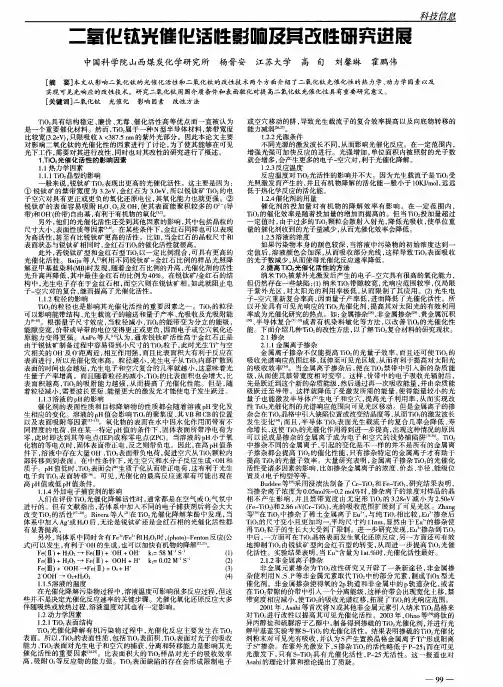

科技信息
氧化钛光催化活性ｉ￣ｉｌｌｌｍ及其改性研奔进展
中国科学院山西煤炭化学研究所杨晋安 江苏大学 高旬 刘馨琳霍鹏伟
［摘要］本文从影响二氧化钛的光催化活性和二氧化钛的改性技术两个方面介绍了二氧化钛光催化性的热力学、动力学因素以及
实现可见光响应的改性技术。研究二氧化钛周围介质条件和表面敏化对提高二氧化钛光催化性具有重要研究意义。
［关键词］二氧化钛光催化影响因素改性方法
ＴｉＯ 具有结构稳定、廉价、无毒、催化活性高等优点而一直被认为
是一个重要催化材料。然而，ＴｉＯ：属于一种Ｎ型半导体材料，禁带宽度
比较宽（３．２ｅＶ），只限吸收 ＜３８７．５ ｎｍ的紫外光部分。因此本论文主要
对影响二氧化钛的光催化性的因素进行了讨论，为了使其能够在可见
光下工作，需要对其进行改性，同时也对其改性的研究进行了概述。
１．ＴｉＯ 光催化活性的影响因素 １．１热力学因素 １．１．１ ＴｉＯ：晶型的影响
一般来说，锐钛矿ＴｉＯ 表现出更高的光催化活性。这主要是因为：
①锐钛矿的禁带宽度为３．２ｅＶ，金红石为３．ＯｅＶ，所以锐钛矿ＴｉＯ：的电
子空穴对具有更正或更负的氧化还原电位，其氧化能力也就更强。②
锐钛矿的表面容易吸附Ｈ ０、０ 及ＯＨ，使其表面能聚积较多的０ 一（导
带）和ＯＨ（价带）自由基，有利于有机物的氧化ｎ。 。
另外，他们的光催化活性还受到其他因素的影响，其中包括晶粒的
尺寸大小、表面性质等因素 。在某些条件下，金红石同样也可以表现
为高活性，甚至有比锐钛矿更高的活性。比如，当金红石的晶粒尺寸和
表面状态与锐钛矿相同时，金红石ＴｉＯ 的催化活性就很高。
此外，若锐钛矿型和金红石型ＴｉＯ 以一定比例混合，可具有更高的
光催化活性。Ｂａｉｊｕ等人 利用不同锐钛矿一金红石比例的样品光照降
解亚甲基蓝染料（ＭＢ）时发现，随着金红石比例的升高，光催化剂的活性
先升高再降低，其中最佳金红石的比例为４０％。在锐钛矿／金红石的结
纳米二氧化钛在生物医学中的应用进展
李智;葛少华
【摘 要】纳米二氧化钛（ nano⁃sized dioxide titanium，nano⁃TiO2）具有较大的比表面积、优良的光催化性能，是目前世界上使用最多的纳米材料之一。纳米技术的快速发展使得纳米二氧化钛在生物医学领域也得到了广泛的关注和应用，该文综述了纳米TiO2在肿瘤治疗、种植体表面改性、抗菌方面的应用及其可能的不良反应。%TiO2 nanomaterial is one of the most widely used nanomaterials
in the world, which has bigger specific surface area and outstanding
performance in photocatalysis. Recently the application of nano⁃sized
dioxide titanium in the field of biomedicine has raised much attention
because of the advanced development of nanotechnology. This review
summarizes the application and the possible adverse reactions of
nano⁃sized dioxide titanium in tumor therapy, implant surface
modification and antibacterial aspects.
【期刊名称】《口腔医学》
【年(卷),期】2017(037)001
【总页数】4页(P85-88)
【关键词】纳米二氧化钛;光催化;肿瘤治疗;抗菌作用;种植体表面改性
【作 者】李智;葛少华 【作者单位】山东省口腔组织再生重点实验室，山东大学口腔医学院牙周科，山东济南 250000;山东省口腔组织再生重点实验室，山东大学口腔医学院牙周科，山东济南 250000
