防水接头开孔尺寸对照表

规格 内径 外径

1" 25 33.7

3/4" 20 26.9

1/2" 15 21.3

φ20*1.0字样的表述，是国际标准表述,又称公称口径。

代表的意思是：外直径20mm,壁厚1.0mm;

而行业里常规口径里，最低规格4分，换算对等21.3mm。

行业常设的口径有：

4分 21.3

6分 26.8

1寸 33.5

1.2寸 42.3

1.5寸 48

2寸 60

3寸 89

4寸 114

5寸 140

6寸 165

8寸 219

这些都是特定口径换算。人们若要表述6.5寸或者4.5寸这类非常规字样的规格，就只能直接用管体外径来表述了。比如你的φ20*1.0、φ25*1.0，就都是这样的情况。

因为你的最终目的是通计算重量，核实单价。

那请记住以下的公式：管体重量=（外径-壁厚）*壁厚*长度*0.02466

公式中的取值单位：

管体重量 kg

外径 mm

壁厚 mm

长度 m

仍以φ20*1.0为例，求取它1m的重量：

（20-1）*1*1*0.02466=0.469kg。

算重量首先把口径统一为国标表述，非常规的即用国标表述，常规的请按上供对换表换算。

然后以该规格的供方所列单价*采购重量即可得出采购预算成本。

有二应提醒一下：厂家生产焊管或镀锌管的单价，是随壁厚与口径走的。生产成本中原料成本是随成材率、上锌量走的，同时规格不同，其他的吨单耗：人工、物料也都不一样。因此，一吨焊管或镀锌管，不能简单的理解为用了一吨钢材及其他，单价是不可能统一的。

有些商家售件以还有DN表示口径，如DN80*3，是表示内径80,壁厚3。外径=内径+壁厚*2。

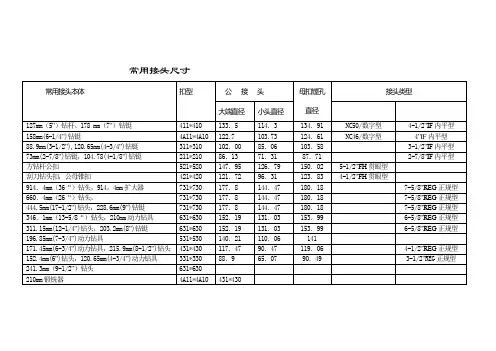

常用接头尺寸

常用接头本体 扣型 公 接 头 母扣镗孔直径 接头类型

大端直径 小头直径

127mm（5”）钻杆、178 mm（7”）钻铤 411*410 133．5 114．3 134．91 NC50/数字型 4-1/2”IF内平型

158mm(6-1/4”)钻铤 4A11*4A10 122.7 103.73 124．61 NC46/数字型 4”IF内平型

88.9mm(3-1/2”),120.65mm(4-3/4”)钻铤 311*310 102．00 85．06 103．58 3-1/2”IF内平型

73mm(2-7/8”)钻铤，104.78(4-1/8”)钻铤 211*210 86．13 71．31 87．71 2-7/8”IF内平型

方钻杆公扣 521*520 147．95 126．79 150．02 5-1/2”FH贯眼型

刮刀钻头扣，公母锥扣 421*420 121．72 96．31 123．83 4-1/2”FH贯眼型

914．4mm（36“）钻头，914。4mm扩大器 731*730 177．8 144．47 180．18 7-5/8”REG正规型

660．4mm（26“）钻头， 731*730 177．8 144．47 180．18 7-5/8”REG正规型

444.5mm(17-1/2”)钻头，228.6mm(9”)钻铤 731*730 177．8 144．47 180．18 7-5/8”REG正规型

346．1mm（13-5/8“）钻头，210mm动力钻具 631*630 152．19 131．03 153．99 6-5/8”REG正规型

311.15mm(12-1/4”)钻头，203.2mm(8”)钻铤 631*630 152．19 131．03 153．99 6-5/8”REG正规型

196.85mm(7-3/4”)动力钻具 531*530 140．21 110．06 141

接头尺寸表

国内通用

∖x尺寸

扣型∖χχ 公扣小端

外径

(mm) ∖χx寸

扣型xV 母扣端部

台肩内径

(Inm)

正规 231 45.17

正规 230 65.1

231 54.2 230 78.6

331 64.89 330 91.3

431 90.46 430 119.9

531 110.2 530 142.8

631 130.02 630 154.7

贯眼 221 70.08

贯眼 220 94.5

321 77.44 320 103.9

421 96.21 420 124.11

521 126.78 520 150.5

621 150.37 620 174.1

特殊 4A11 105 特殊 4A10 122

内平 211 60.35

内平 210 74.45

211 71.44 210 88

311 84.98 310 103.19

411 114.3 410 134.94

511 141.29

510 164.3

611 168.28 610 190.6

国际通用

国内

现场叫法 API扣型 每英寸扣数 公扣

小头直径

(mm) 母扣

台肩内径

(mm)

211X210 NC26=2378'IF 4 60.35 74.61

211X210 NC31=27/8，'IF 4 71.31 87.71

311X310 NC38=3V2IF 4 85.06 103.58

NC40=4FH 4 89.66 110.33

NC44 4 98.42 119.06

4A11×4A1O NC46=4IF 4 103.73 124.61

411×410 NC50=4V2IF 4 114.30 134.91

NC56

117.5 150.81

NC61 4 126.6 165.1

NC70 4 147.65 187.33

NC77 4 161.85 204.79

23/8REG 5 47.62 68.2

API接头扣型与尺寸对照表

国内油田API标准接头扣型每英寸公扣小头母扣台肩现场叫法扣数直径/毫米内径/毫米211х210NC26 2 3/8"IF460.3574.61

211х210NC31 2 7/8"IF471.3187.71 311х310NC38=3-1/2"IF485.06103.58

NC40=4"FH489.66110.33

NC44498.42119.06 4A11х4A10NC46= 4"IF4103.73124.61

411х410NC50=4 1/2"IF4114.3134.91

NC564117.5150.81

NC614126.6165.1

NC704147.65187.33

NC774161.85204.79

2 3/8"REG547.6268.2 231х230 2 7/8"REG553.9777.78

331х330

3 1/2"REG565.0790.48 431х430

4 1/2"REG590.47119.06 531х530

5 1/2"REG4110.06141.68 631х630

6 5/8"REG4131.03153.99 731х730

7 5/8"REG4144.47180.1

8 831х8308 5/8"REG4167.84204.3

9 321х320 3 1/2"FH577.62102.79

4"FH=NC40489.66110.33 421х420 4 1/2"FH596.31123.83

521х520 5 1/2"FH4126.79150.02 621х620 6

5/8"FH4150.37173.83 211х210NC26 = 2 3/8"IF460.3574.61

211х210NC31 = 2 7/8"IF471.3187.71 311х310NC38 = 3

1/2"IF485.06103.58 4A11х4A10NC46= 4"IF4103.73124.61
