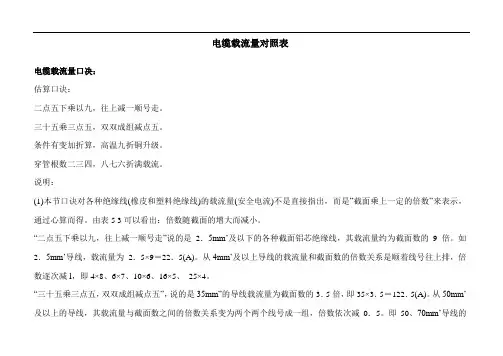

电缆载流量对应表

电缆载流量对照表电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。

单芯电缆载流量对照表单芯电缆载流量对照表一、20AWG电缆：1、交流额定电流：2.5A2、直流额定电流：3A3、最大电流：7A二、18AWG电缆：1、交流额定电流：4A2、直流额定电流：5A3、最大电流：12A三、16AWG电缆：1、交流额定电流：6.5A2、直流额定电流：8A3、最大电流：18A四、14AWG电缆：1、交流额定电流：10A2、直流额定电流：13A3、最大电流：25A五、12AWG电缆：1、交流额定电流：13A2、直流额定电流：16A3、最大电流：30A六、10AWG电缆：1、交流额定电流：17A2、直流额定电流：21A3、最大电流：38A七、8AWG电缆：1、交流额定电流：24A2、直流额定电流：30A3、最大电流：50A八、6AWG电缆：1、交流额定电流：32A2、直流额定电流：40A3、最大电流：60A单芯电缆是用于布线或集成电路时必不可少的一种重要零件，对于电缆载流量的大小有一定的要求，可以根据以上表格，选择相应的电缆进行安装。

AWG（英語：American Wire Gauge），亦称为绞线计量器，是美国的一种重要的定义电线截面积的编号规范，从最小编号00（译作：编号副“零零”）到最大编号34，由大到小（绞线规格逐步越来越小，数字越来越大），每每约大约芯线截面积减小20％。

电缆载流量大小又与电缆中蕴含的芯线截面积有关。

因此，在选择和安装单芯电缆时，应该考虑到电缆所承受的最大电流值。

比如20AWG电缆，最大电流时7A，超出最大电流值就可能会造成安全隐患。

所以，在使用的时候，根据生产时的电缆大小，在此表中找到电缆的最大电流值，以保证电路的正常运行。

YJV电缆，即0.6 / 1kv交联聚乙烯绝缘聚氯乙烯护套电力电缆。

YJV电缆是市场上常用的低压电力电缆，是成千上万户家庭的电力传输干线。

在施工过程中，必须了解YJV电缆的承载能力，1，YJV电缆载流量计算公式我们将问YJV电缆的载流量是多少，电缆的载流量是多少？电缆载流量的计算公式是什么？因此，今天我将使用YJV电缆的承载能力向您解释该术语的下载流程。

首先，以上公式为：YJV电力电缆载流量计算公式：I = a·SM-B·Sn，其中I =载流量，as =导体的标称截面积，mm2 * A和B =系数m N =索引，取决于电缆类型和敷设模式。

通常，不超过20A的载流量应四舍五入至最接近的0.5A，而超过20A的载流量应调整至最接近的安培倍数。

实际上，没有必要使用获得的值的有效数字作为载流量值精度的度量。

实际上，对于所有情况，仅需要公式中的第一项。

仅在使用大型单芯电缆的八种情况下才需要第二项。

铜芯电缆的载流量比较表如下：电缆的载流量是指电缆传输电能时的电流。

在热稳定性的条件下，当电缆导体达到长期允许的工作温度时，电缆的载流量称为电缆的长期允许载流量。

扩展数据：影响电缆载流量的内部因素导体本身的属性是影响电缆载流量的内部因素。

增加芯线的面积，使用高导电率的材料，使用具有良好的耐高温性和导热性的绝缘材料以及减小接触电阻都可以提高电缆的载流量。

1.增加芯线面积并增加电缆的载流量。

线芯的面积（导体截面积）与载流能力呈正相关。

通常，铜线的安全载流量为5〜8A / mm2，铝线的安全载流量为3〜5A / mm2。

2.使用高导电率的材料来提高电缆的载流量。

如果使用铜线代替铝线，在相同规格下，载流量可以增加30％。

银线甚至用于一些高要求的场合。

3.使用耐高温，导热性好的绝缘材料来提高电缆的载流量。

尽管绝缘材料的耐热性可以达到100℃以上，但考虑到实际的铺设条件和安全性，通常会降低允许的使用温度，这在不同国家有所不同。

低压铜芯电缆载流量对照表
以下是一些常见规格的低压铜芯电缆载流量对照表，供参考：
1. 1.5平方毫米铜芯电缆的载流量为：12安培
2. 2.5平方毫米铜芯电缆的载流量为：18安培
3. 4平方毫米铜芯电缆的载流量为：25安培
4. 6平方毫米铜芯电缆的载流量为：34安培
5. 10平方毫米铜芯电缆的载流量为：42安培
6. 16平方毫米铜芯电缆的载流量为：60安培
7. 25平方毫米铜芯电缆的载流量为：79安培
8. 35平方毫米铜芯电缆的载流量为：97安培
9. 50平方毫米铜芯电缆的载流量为：121安培
10. 70平方毫米铜芯电缆的载流量为：149安培
需要注意的是，这只是一般情况下的参考值，实际使用时还需考虑具体的条件和环境因素，并参照相关标准进行计算和选择。
