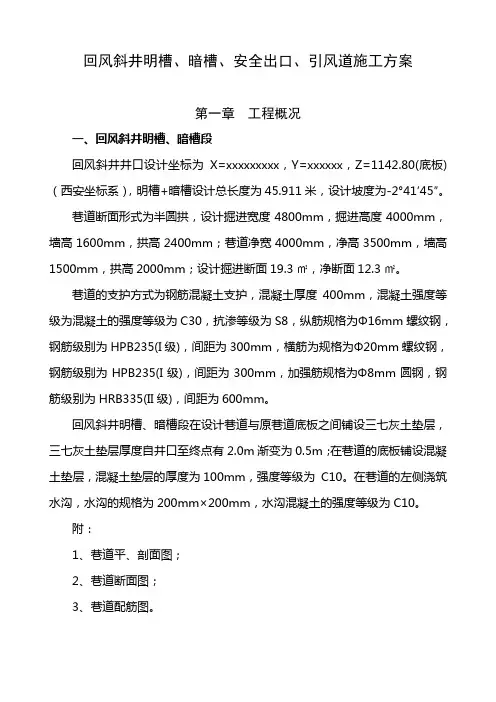

回风斜井明槽、暗槽、安全出口、引风道施工方案第一章工程概况一、回风斜井明槽、暗槽段回风斜井井口设计坐标为X=xxxxxxxxx，Y=xxxxxx，Z=1142.80(底板)（西安坐标系），明槽+暗槽设计总长度为45.911米，设计坡度为-2°41′45″。

巷道断面形式为半圆拱，设计掘进宽度4800mm，掘进高度4000mm，墙高1600mm，拱高2400mm；巷道净宽4000mm，净高3500mm，墙高1500mm，拱高2000mm；设计掘进断面19.3㎡，净断面12.3㎡。

巷道的支护方式为钢筋混凝土支护，混凝土厚度400mm，混凝土强度等级为混凝土的强度等级为C30，抗渗等级为S8，纵筋规格为Φ16mm螺纹钢，钢筋级别为HPB235(I级)，间距为300mm，横筋为规格为Φ20mm螺纹钢，钢筋级别为HPB235(I级)，间距为300mm，加强筋规格为Φ8mm圆钢，钢筋级别为HRB335(II级)，间距为600mm。

回风斜井明槽、暗槽段在设计巷道与原巷道底板之间铺设三七灰土垫层，三七灰土垫层厚度自井口至终点有2.0m渐变为0.5m；在巷道的底板铺设混凝土垫层，混凝土垫层的厚度为100mm，强度等级为 C10。

在巷道的左侧浇筑水沟，水沟的规格为200mm×200mm，水沟混凝土的强度等级为C10。

附：1、巷道平、剖面图；2、巷道断面图；3、巷道配筋图。

二、安全出口安全出口位于回风斜井的北侧，井口位置坐标为X=4038793.179，Y= 19596080.361，Z=+1152.500 (底板)（西安坐标系），安全出口自井口开始，首先是1.700m的平巷，然后是19.782m的-30°的斜巷，最后是10.000m的平巷（坡度为-3‰）与回风斜井相通，安全出口的中心线距离回风斜井井口的距离为5000mm。

巷道断面形式为半圆拱，设计掘进宽度2400mm，掘进高度2800mm，墙高1600mm，拱高1200mm；巷道净宽2000mm，净高2400mm，墙高1400mm，拱高1000mm；设计掘进断面6.1㎡，净断面4.4㎡。

一、工程概况进风井是矿井通风系统的重要组成部分，其主要功能是为矿井提供新鲜空气，排除有害气体和热量。

本工程进风井设计深度为1000米，直径为6米，采用全断面掘进法施工。

工程内容包括井筒掘进、支护、硐室开挖、通风系统安装等。

二、施工方案设计1. 施工组织（1）成立项目领导小组，负责施工方案的制定、实施和监督。

（2）设立项目经理部，负责施工现场的管理和协调。

（3）根据工程进度，合理划分施工阶段，明确各阶段责任人。

2. 施工工艺（1）井筒掘进采用全断面掘进法，使用掘进机进行掘进。

掘进过程中，注意控制掘进速度，确保井筒成型质量。

（2）支护采用锚网索喷支护，确保井筒围岩稳定。

具体支护参数如下：锚杆：直径22mm，长度2.5m，间距1.5m×1.5m。

钢筋网：直径6mm，网格尺寸150mm×150mm。

喷射混凝土：厚度100mm，强度等级C20。

（3）硐室开挖硐室开挖采用爆破法，爆破参数根据岩石特性进行设计。

硐室开挖后，及时进行支护，确保硐室围岩稳定。

（4）通风系统安装通风系统安装包括风机、风筒、调节阀等设备的安装。

安装过程中，注意设备选型、安装位置和连接方式，确保通风系统运行稳定。

3. 施工进度安排（1）井筒掘进：预计工期为6个月。

（2）支护：预计工期为3个月。

（3）硐室开挖：预计工期为2个月。

（4）通风系统安装：预计工期为1个月。

4. 安全措施（1）加强施工现场安全管理，严格执行安全操作规程。

（2）定期进行安全检查，及时发现并消除安全隐患。

（3）加强员工安全教育培训，提高员工安全意识。

（4）配备必要的安全防护设施，确保员工安全。

5. 环保措施（1）加强施工现场环境保护，减少施工对周边环境的影响。

（2）合理利用施工材料，降低施工废弃物产生。

（3）加强施工废水、废气治理，确保达标排放。

三、施工保障措施1. 人员保障（1）组建一支经验丰富、技术过硬的施工队伍。

（2）对施工人员进行岗前培训，提高施工技能。

隧道工程通风施工方案设计一、工程概述与需求工程背景本隧道工程位于XX地区，全长XX公里，设计时速XX公里/小时，为双向XX车道高速公路隧道。

隧道穿越多个地质单元，存在多种不良地质条件，如断层、岩溶等。

为确保施工安全及运营期间的环境质量，需设计并实施一套高效的通风系统。

通风需求通风系统需满足以下要求：在隧道施工期间，提供足够的新鲜空气，降低粉尘和有害气体浓度，保障工人健康。

在隧道运营期间，维持良好的空气质量，确保行车安全。

考虑节能减排，实现通风系统的经济运行。

二、通风系统设计原则安全性：确保通风系统能满足隧道施工和运营期间的安全需求。

经济性：在满足安全需求的前提下，尽量降低通风系统的投资和运行成本。

可靠性：通风系统应稳定可靠，能应对各种不良天气和地质条件。

环保性：减少通风系统对环境的影响，实现绿色施工和运营。

三、通风设备选型与配置根据隧道的地质条件、施工方法和通风需求，选择适合的风机、风阀、消声器等设备，并进行合理配置。

考虑到隧道的长度和风量需求，可能需要设置多个通风设备。

四、通风管道设计与布局通风管道的设计应遵循风流顺畅、阻力小、易于维护的原则。

布局时考虑地形地质、设备分布、风压平衡等因素，确保风能有效地送入隧道内，并将污浊空气排出。

五、风量计算与分配根据隧道内不同区段的空气质量需求和风量要求，进行风量计算，并合理分配各通风设备的风量。

确保隧道内各区域的风量充足且分布均匀。

六、通风控制系统设计设计一套智能化的通风控制系统，能够根据隧道内的空气质量、交通流量等因素自动调节通风设备的运行参数，实现通风系统的自动化、智能化控制。

七、安全防护措施为确保通风系统的安全运行，应采取以下安全防护措施：在通风设备周围设置安全警示标志，防止人员误入。

定期对通风设备进行维护检查，确保其正常运行。

建立应急预案，以应对可能的通风故障和紧急情况。

八、施工方案与优化施工方案在隧道施工前，进行详细的地质勘察和通风需求评估，为通风系统设计提供依据。

3.加强项目过程管理，确保工程质量。
4.建立健全隧道通风设施的维护管理制度，确保设施长期稳定运行。
五、预期效果
1.隧道内空气质量达到国家相关标准要求，保障行车安全。
2.降低隧道内交通事故发生率，提高隧道通行能力。
3.改善隧道内工作人员的工作环境，提高其工作效率。
4.节能减排，降低运营成本。
本方案旨在为隧道通风问题提供一套合法合规的解决方案，为确保隧道内空气质量及行车安全提供有力保障。希望相关部门予以审批，并予以实施。
五、通风系统施工与验收
1.施工前准备
完成通风系统的设计、设备选型、施工方案制定等工作。
2.施工过程管理
严格按照施工方案和规范要求进行施工，确保工程质量。
3.验收与调试
完成通风系统施工后，进行系统验收和调试，确保系统正常运行。
六、通风系统运营与维护
1.运营管理
制定通风系统运营管理制度，规范操作流程，确保系统安全、高效运行。
2.维护保养
定期对通风系统进行检查、维护和保养，确保设备处于良好状态。
七、预期效果
1.隧道内空气质量达到国家相关标准，保障行车安全。
2.降低隧道内交通事故发生率，提升隧道通行能力。
3.改善隧道内工作人员的工作环境，提高工作效率。
4.节能减排，降低隧道运营成本。
八、结论
本隧道通风方案从通风需求分析、设计原则、方案设计、施工与验收、运营与维护等方面进行了详细阐述，旨在为隧道通风问题提供一套科学合理的解决方案。希望本方案能为隧道的安全、舒适运营提供有力保障，为我国隧道建设与发展贡献力量。
（2）机械通风
采用风机及通风管道，对隧道内空气进行强制循环，提高空气质量。机械通风具有通风效果好、可控性强等特点。
