送风排风系统施工方案(十里华府)

排风施工方案在工业和商业环境中，排风系统是必须的，它可以帮助防止污染、维持室内空气质量、提高安全性。

在建筑施工中，排风施工是一项必不可少的工作。

本文将介绍一些排风施工的方案和技巧。

仔细计划在开始任何排风施工工作之前，需要进行详细的规划和计划。

这包括确保机器，管道和其他相关部件的尺寸适合现有的空间。

计划还应考虑安装过程中可能出现的风险，如安装位置可能会对生产和业务产生影响。

确定设计要求为了确保排风施工成功，需要确定设计要求，包括管道尺寸和材料、风机类型、预算等。

在进行设计时，还需要考虑系统的体积和压力损失，并进行一些必要的计算。

合适的材料和工具选择合适的材料和工具可以提高施工效率和质量。

在排风施工中，常用的材料包括管道、法兰、管道附件和风机等。

使用高质量的材料和工具可以确保系统的可靠性和安全性。

安全第一在进行排风施工时，安全是最重要的。

施工人员必须穿戴适当的个人防护装备，如安全帽、安全鞋、眼部保护装备等。

在安装过程中，需要提供适当的扶手和脚手架等安全设施，并确保在高处工作时使用防滑垫和安全绳索等安全措施。

考虑环保要求在排风施工中，需要考虑环保要求，例如控制和处理废气和废水。

正确安装和维护排放和消耗系统可以保护环境和人体健康。

保养和维护在安装排风系统后，需要进行定期的保养和维护，以确保排气系统的正常运行。

保养和维护工作包括清洁管道、检查法兰和附件、清洗杂物、检查和修理损坏的部件等。

总结在排风施工中，充分的规划和计划、合适的材料和工具、安全第一、考虑环保要求、以及定期维护和保养等都是关键因素。

如果您需要进行排风系统的安装和维护，建议找到一家可靠的专业公司，在专业人员的指导下进行工作。

排风施工方案背景随着工业化进程的不断推进，钢铁、化工、电力和矿山等行业的排放物成为严重的环境污染源，尤其是工厂的排风系统。

如何科学规范地设计排风系统，不仅能够减少环境污染，也可以增加工作效率和员工的健康指数。

方案第一步：了解建筑结构在进行排风系统的施工前，需要充分了解建筑结构，包括建筑的高度、墙体厚度、房间大小等，以便为排风系统的设计和选择做好准备。

第二步：确定风量在建筑结构确定后，需要根据实际情况测量排风量，以便确定排风机的型号和数量。

通常情况下，排风量的测量可以通过对克氏管或烟气流量计的使用来实现。

第三步：确定排风机的数量及型号为了满足排风量的要求，需要基于风量测量结果确定排风机的数量和型号。

在选择排风机时，需要考虑以下因素：•排风机的制造商和品牌•排风机的工作效率和噪声•排风机的电气负荷和功率第四步：安装排风系统在确定排风机的数量和型号后，需要进行排风系统的施工。

具体包括以下步骤：•在建筑物外面或通往外面的空间上安装排风机；•在建筑物内部的墙体上穿孔，以合适的角度将管道套入穿孔中；•将管道连接到排风机；•安装风阀门和排气扇。

在安装排风系统时需要遵循安全规范，如保护工人安全和避免影响周围居民等。

第五步：测试和调整排风系统在排风系统安装完成后，需要对其进行测试和调整，以确保其满足设计要求。

在测试和调整过程中，需要注意以下问题：•对室内外风压进行测试；•检测风量和风速；•调整排风机的转速和运行效率；•检查风阀门和排气扇的开闭情况。

结论排风系统的施工需要仔细认真地进行，以确保其满足设计要求并符合安全规范。

在施工前需要充分了解建筑物结构和测量风量，然后根据测量结果确定排风机的数量和型号。

在安装和调整排风系统的过程中，需要注意安全和性能要求。

通过科学的施工和严格的测试和调整，可以保证排风系统能够高效运行，提高工作效率和员工健康指数。

排风系统改造施工方案一、项目概况本文介绍了一种排风系统改造施工方案。

该项目是对建筑物内部的排风系统进行改造和升级，以提高空气质量和舒适度。

该施工方案包括工程概述、工程设备和材料、工程进度和施工技术。

二、工程概述1.工程地点：该项目位于大型商业建筑的顶楼。

2.工程内容：排风系统改造和升级，包括更换风机、风管和阀门，增加新的排风口，优化布局等。

3.施工目标：提高建筑物内部的空气流通和质量，降低室内温度和湿度，提供更好的舒适度和健康环境。

三、工程设备和材料1.设备：包括风机、风管、排风口、阀门等。

2.材料：高质量的金属风管、弹簧阀门、塑料排风口等。

四、工程进度1.施工前期准备：包括拆除旧设备、清理工地、测量和绘制施工图等。

2.施工阶段：包括安装新设备、布置风管和排风口、接入电力和控制系统等。

3.调试和测试：进行系统的调试和测试，确保设备正常工作和达到设计要求。

4.完工阶段：包括进行设备和工作区域的清洁，撤离施工材料和设备，提交相关验收文件等。

五、施工技术1.设备安装：按照安装图纸和要求安装风机和阀门，确保连接紧固和电气接地可靠。

2.风管布置：根据建筑物的结构和排风需求，合理布置风管，保证空气流通畅通。

3.排风口设置：根据建筑物的排风需求，设立适当数量和位置的排风口，保证室内空气质量。

4.电力接入和控制系统：根据设计要求接入电力和控制系统，确保设备正常运行和控制。

5.调试和测试：进行设备的空载和负载测试，调整参数和控制逻辑，确保系统稳定和性能达到要求。

六、安全措施1.施工人员必须佩戴安全帽、防护眼镜等个人防护装备。

2.施工人员必须经过相关培训，并遵守施工规范和操作指导。

3.工地必须设置相应的警示标志和隔离区域，避免他人误入施工区域。

4.施工材料和设备必须符合相关安全和环保标准，避免对人体和环境造成伤害。

七、施工费用和工期1.施工费用：根据实际工程量和材料费用进行估算，包括设备购买、人工费用和材料费用等。

通风系统施工方案【通风系统施工方案】一、引言随着现代建筑技术的发展，通风系统在建筑中的重要性日益凸显。

良好的通风系统能够有效地改善室内空气质量，保证人们的健康和舒适。

本文将就通风系统施工方案进行详细讨论，以确保施工过程高效、安全、质量可控。

二、施工前的准备工作为了保证通风系统施工的顺利进行，在施工前应进行充分的准备工作。

具体措施包括：1. 按照设计要求，进行通风系统的施工方案编制和计划制定，明确施工目标和时间安排。

2. 确定施工所需设备和材料清单，确保采购工作按计划进行。

3. 成立专门的施工小组，负责具体的施工任务分工和协调工作。

4. 安排通风系统施工所需人员，确保施工队伍的技术水平和工作经验。

三、施工过程1. 搭设施工场地并确保安全：施工前应搭设工地，建立相应的基础设施。

同时，要遵循安全施工的原则，设置有效的安全警示标识并配备必要的安全设施。

2. 安装新风系统：根据设计图纸和相关技术要求，进行新风机组、风管、新风口等设备的安装。

确保设备的牢固性和连接的紧密性。

3. 整体调试：安装完成后，对整个通风系统进行全面调试。

包括调试风机的启停、检查风管路径是否畅通、检测新风口的风速和风量等指标，确保各项参数达到设计要求。

4. 电气连接：对通风系统所涉及的电气设备进行正确的接线和电源连接。

确保系统正常运行时电气设备的稳定性和安全性。

5. 设备固定：对于悬吊式设备，如风机等，要进行牢固的固定，以防设备在运行过程中产生震动或噪音。

6. 火灾防护措施：根据相关法规和设计要求，设置通风系统的火灾防护措施，包括灭火器材、自动喷水系统等，确保施工过程中的火灾安全。

四、施工后的验收和保养1. 验收：通风系统施工完成后，需进行全面的验收工作。

验收内容包括对新风机组的性能测试、风道和风口的检测以及安全和环境等方面的考察。

2. 保养：通风系统施工后，定期进行保养工作是必要的。

包括对设备进行清洁和润滑，检查设备和管路的磨损情况，并及时更换损坏的零部件。

通风系统施工方案一、项目概况通风系统是指通过机械设备实现室内外空气交换的系统，它能够提供新鲜空气及排出污浊空气，保持室内空气质量，提供舒适的室内环境。

本施工方案是针对大型商业综合体的通风系统施工。

二、施工目标1.提供高效、稳定的通风系统，确保室内空气质量；2.合理布局系统设备，减少能源消耗；3.与其他系统相互配合，形成良好的工程整体。

三、施工步骤1.确定通风系统分区需求：根据建筑平面布局和功能分区，确定通风系统的分区需求，包括主要通风区域、恒温恒湿区域等。

2.设计通风系统：根据建筑设计方案和分区需求，设计通风系统的主要构成，包括空气处理设备、送风管道、风口、排风设备等。

并与建筑主体系统相互配合，确保通风系统能够正常运行。

3.选购设备材料：根据通风系统设计方案，选购适合工程需求的设备和材料，包括空气处理设备、送风管道、风口等。

确保设备能够达到设计要求，并具备耐腐蚀、耐用等特性。

4.安装空气处理设备：根据设计方案，选择适合的位置安装空气处理设备，确保设备能够正常运行并具备易维护、易清洁等特性。

5.布置送风管道：根据建筑平面布局和通风系统设计方案，布置送风管道，确保送风能够覆盖到达各个区域，并采取合适的方式保证风量均匀。

6.安装风口：根据送风管道布置，安装相应数量和位置的风口，确保送风能够有效到达需要的区域，并根据功能需求选择合适的风口类型。

7.安装排风设备：根据通风系统设计方案，选择适合的位置安装排风设备，确保污浊空气能够及时排出，并具备低噪音、高效率等特性。

8.连接管道与设备：将送风管道、排风管道与相应的设备连接起来，采取适当的接口和密封措施，确保管道与设备之间无漏风现象，并确保连接紧固牢固。

9.调试与运行：根据施工完成的通风系统，进行系统调试，调整送风风量、风速，排除设备故障和管道堵塞等问题。

确保系统能够正常运行，并满足室内空气质量要求。

四、安全与质量控制1.安全措施：施工过程中，工作人员必须戴好相关的个人防护用品，遵守施工安全事项，确保施工人员的人身安全。

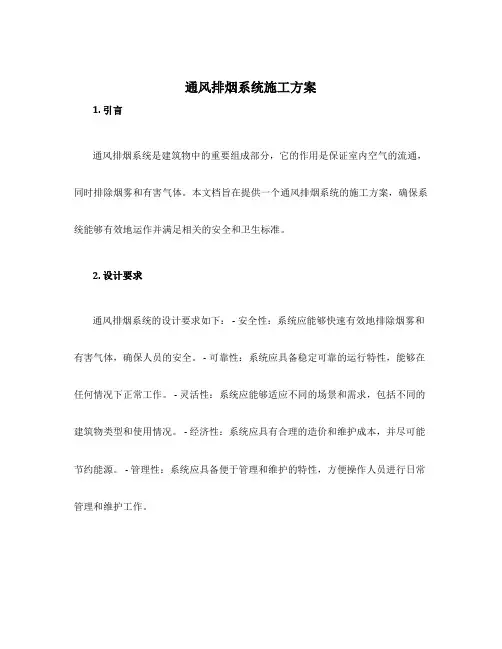

通风排烟系统施工方案1. 引言通风排烟系统是建筑物中的重要组成部分，它的作用是保证室内空气的流通，同时排除烟雾和有害气体。

本文档旨在提供一个通风排烟系统的施工方案，确保系统能够有效地运作并满足相关的安全和卫生标准。

2. 设计要求通风排烟系统的设计要求如下： - 安全性：系统应能够快速有效地排除烟雾和有害气体，确保人员的安全。

- 可靠性：系统应具备稳定可靠的运行特性，能够在任何情况下正常工作。

- 灵活性：系统应能够适应不同的场景和需求，包括不同的建筑物类型和使用情况。

- 经济性：系统应具有合理的造价和维护成本，并尽可能节约能源。

- 管理性：系统应具备便于管理和维护的特性，方便操作人员进行日常管理和维护工作。

3. 系统设计基于上述设计要求，本文档提出以下通风排烟系统的设计方案：3.1 通风系统通风系统由风机、风管和换气口等组成。

风机负责将室外新鲜空气送入建筑物内部，通过风管分布到各个房间，然后由换气口排出旧的污浊空气。

3.1.1 风机选择选择合适的风机是通风系统中的关键一环。

风机的选择应根据建筑物的大小和使用情况来确定。

除了风量和风压外，还应考虑风机的工作效率和噪音等级，以满足相应的要求。

3.1.2 风管设计风管的设计应考虑气流的阻力和压力损失。

采用合适的风管尺寸和布局，确保风量在风管中的传输时产生的阻力尽可能小，并保持较高的风压。

此外，还应合理选择材料，确保风管的耐久性和密封性。

换气口的数量和布局应根据房间的面积和使用情况来确定。

合理设置换气口的位置，确保新风和旧气的交换效果良好。

换气口的尺寸应根据风机风量进行匹配，以确保系统的正常运行。

3.2 排烟系统排烟系统由排烟风机、排烟管道和排烟口等组成。

排烟风机负责将烟雾和有害气体抽出建筑物，通过排烟管道排到室外。

3.2.1 排烟风机选择排烟风机的选择应根据建筑物的状况和排烟要求来确定。

排烟风机应具备较高的排烟风量和风压，能够在紧急情况下快速有效地排除烟雾和有害气体。

正压送风系统施工方案1. 概述正压送风系统是一种常见的空气调节系统，通过将新鲜空气从外部引入，通过送风管道将空气均匀分布到室内，以提供舒适的室内气候。

本文档将详细介绍正压送风系统的施工方案。

2. 设计要求在进行正压送风系统施工前，需要明确下列设计要求： - 室内总面积：XXX平方米 - 设计新风量：XXX立方米/小时 - 设计房间数：XXX个 - 设计房间类型：XXX （如办公室、会议室、厨房等） - 系统运行时最大压力：XXX帕3. 施工流程正压送风系统的施工分为以下几个步骤：3.1 设计在开始施工前，需要完成系统的设计工作。

设计包括以下内容： - 确定新风量和送风口数量：根据设计要求计算出系统所需的新风量，并确定合适的送风口数量和位置。

- 确定送风管道布局：根据室内布局和送风需求确定送风管道的布局，确保送风均匀分布。

- 选择设备：选择适合的风机、过滤器等设备，并确定其位置和数量。

- 编制施工图纸：根据设计结果编制详细施工图纸。

3.2 材料采购根据施工图纸和设计要求，采购所需的材料和设备，包括送风管道、风机、过滤器等。

3.3 管道安装根据施工图纸中的布局，安装送风管道。

具体步骤包括： 1. 定位：根据施工图纸确定送风口和回风口的位置，并在墙壁或天花板上进行标记。

2. 布置管道：根据布局要求，在墙壁或天花板上安装悬挂件，然后将送风管道固定在悬挂件上。

3. 连接管道：根据施工图纸，连接送风管道和风机、过滤器等设备，确保连接紧密，无漏风。

4. 密封处理：对管道和设备之间的连接处进行密封处理，确保系统正常运行时无漏风。

5. 系统调试：安装完毕后，进行系统调试和泄漏测试，确保系统正常工作。

3.4 设备安装根据设计要求，安装风机、过滤器等设备。

具体操作包括： 1. 确定设备位置：根据设计要求确定设备的位置，确保方便维护和操作。

2. 安装设备：根据设备的安装说明，将风机、过滤器等设备安装到指定位置。

通风空调系统施工方案1风管的制作：1、通风送风系统采用镀锌钢板，以折边收口成型，其中风管及配件钢板厚度近全国风管制作统一规定执行。

2、风管及附件的加工应注意以下几个问题：a、材料均应有合格证及检测报告。

b、防锈除尘必须彻底，不彻底的不得进入第二道工序。

镀锌钢板可用中性洗涤剂清除油污，冷轧板、角钢应三钢刷彻底清除锈迹和浮尘，直至露出金属本色。

c、咬口不能有胀裂、半咬口现象，四角不开裂，矩形风道断面宽度90cm的底边不得有拼接缝，大于90cm的拼接缝，只能有一条，但都不得有横向拼接缝。

d、制作应严格按照GB50243－97、JGJ71－90、GBJ304－88及DBJ01－26－96（三）的有关规定和要求。

e、法兰、铆钉、螺栓全为镀锌件，铆钉不得用抽心铆钉，且铆钉圆头应在内，铆接只能用手工铆，不得用机械铆接。

f、铆钉及螺栓间距应100mm，且法兰四个角应有螺栓孔。

g、垫片用楔口型，拼接缝不得是直缝（含斜直缝）。

h、风管加固只能用法兰外加固，不得用内加固措施。

不得将外围加固角钢与风道铆固或螺栓固定。

i、风管加工后应按GB50243－97要求进行灯光检漏，矩形风管成形后应检查两边及两对角线尺寸，圆形风管应检查任意相互垂直两直径的尺寸，误差应在GBJ304－88评定标准允许值内。

2风管安装1、管道加工后应进行擦拭并临时封堵，防止物进入管内，道进场后应再次进行质量检查和修理，并用棉布擦拭内壁后再进行吊装，吊装还应随时擦净内壁的污染，然后立即封堵敞口。

安装过程中还应进行分段灯光检漏，合格后者能继续安装。

2、安装时法兰接口处螺检应方向一致，拧紧应对称进行，外露部分长度约为直径的一半，阀件安装位置应正确，启闭灵活，并有独立支吊架。

3、为保证支、吊架的安装质量，吊架安装前应以保证安装平直，吊架排列整齐美观，风道与支架横梁间应垫硅橡胶垫片，支架与钢结构只能用卡箍固定，不得用焊接或钻孔固定。

在本工程中，一般风管在边不超过1800mm，所以风管吊架采用角钢做横担。

通风系统施工方案一、方案背景随着现代建筑结构的发展和人们对舒适环境要求的提高，通风系统在建筑施工中扮演着重要的角色。

本方案旨在提供一个科学合理的通风系统施工方案，以确保建筑物内空气质量的良好，为居住者提供舒适的室内环境。

二、施工前准备1. 确认建筑设计图纸中的通风系统布置和细节，并将其与施工实际情况进行核对，确保准确无误。

2. 确定通风系统所需的材料和设备，并进行采购和准备。

3. 对施工区域进行清洁和准备，确保施工环境符合卫生要求。

三、施工方案1. 安装通风管道a. 在天花板部分按照设计要求进行管道支架的安装，并确保支架牢固可靠。

b. 根据设计要求进行通风管道的铺设和连接，避免出现过长或过短的情况，并确保管道连接牢固密封。

2. 安装通风机组a. 选择适当的位置安装通风机组，确保其工作效果最佳。

b. 连接电源和控制系统，确保通风机组的正常运行和控制。

3. 安装通风口和回风口a. 根据设计要求，在建筑物内合适的位置安装通风口和回风口，确保空气流通畅通。

b. 确保通风口和回风口的密封性和美观性，避免泄漏和影响建筑外观。

4. 连接管道和风道a. 对于不同楼层和房间的通风需求，将通风管道和风道进行正确连接，确保空气能够有效流动到每个区域。

b. 使用合适的密封材料和连接件，以确保管道和风道连接处没有泄漏，避免能量浪费。

5. 系统调试与检测a. 在施工完成后，对通风系统进行全面的功能性测试和调试，确保系统可以正常、稳定地运行。

b. 进行通风系统的排查和检测，确保其符合相关的安全标准和规范要求。

四、质量控制1. 在施工过程中，严格按照设计要求、施工规范和相关标准进行操作，确保施工质量的合格。

2. 根据施工进度和相关要求，进行定期的质量检查和验收，及时发现和解决问题。

3. 进行施工记录和档案的管理，包括施工图纸、相关材料和设备的清单等，以备后期维护和管理。

五、安全管理1. 在施工现场设置明显的安全警示标志和防护措施，确保工人的施工安全。

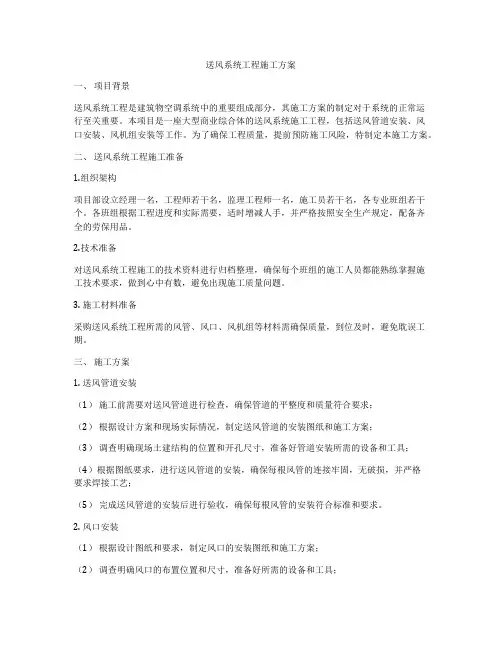

送风系统工程施工方案一、项目背景送风系统工程是建筑物空调系统中的重要组成部分，其施工方案的制定对于系统的正常运行至关重要。

本项目是一座大型商业综合体的送风系统施工工程，包括送风管道安装、风口安装、风机组安装等工作。

为了确保工程质量，提前预防施工风险，特制定本施工方案。

二、送风系统工程施工准备1.组织架构项目部设立经理一名，工程师若干名，监理工程师一名，施工员若干名，各专业班组若干个。

各班组根据工程进度和实际需要，适时增减人手，并严格按照安全生产规定，配备齐全的劳保用品。

2.技术准备对送风系统工程施工的技术资料进行归档整理，确保每个班组的施工人员都能熟练掌握施工技术要求，做到心中有数，避免出现施工质量问题。

3. 施工材料准备采购送风系统工程所需的风管、风口、风机组等材料需确保质量，到位及时，避免耽误工期。

三、施工方案1. 送风管道安装（1）施工前需要对送风管道进行检查，确保管道的平整度和质量符合要求；（2）根据设计方案和现场实际情况，制定送风管道的安装图纸和施工方案；（3）调查明确现场土建结构的位置和开孔尺寸，准备好管道安装所需的设备和工具；（4）根据图纸要求，进行送风管道的安装，确保每根风管的连接牢固，无破损，并严格要求焊接工艺；（5）完成送风管道的安装后进行验收，确保每根风管的安装符合标准和要求。

2. 风口安装（1）根据设计图纸和要求，制定风口的安装图纸和施工方案；（2）调查明确风口的布置位置和尺寸，准备好所需的设备和工具；（3）进行风口的安装，确保风口位置准确，安装牢固，并且风口的开合自如；（4）完成风口的安装后进行验收，确保每个风口的安装都符合标准和要求。

3. 风机组安装（1）施工前需要对风机组进行检查，确保设备的性能和质量符合要求；（2）根据设计方案和现场实际情况，制定风机组的安装图纸和施工方案；（3）调查明确风机组的安装位置和设备尺寸，准备好所需的设备和工具；（4）进行风机组的安装，确保安装位置准确，设备牢固，并且设备运转正常；（5）完成风机组的安装后进行验收，确保每个风机组的安装都符合标准和要求。

通风系统施工方案一、引言通风系统是建筑物中至关重要的一个组成部分，它能够提供空气流动和新鲜空气输入，改善室内空气质量，并控制湿度和温度。

在建筑施工过程中，通风系统的设计和安装是至关重要的。

本文将介绍通风系统施工方案，包括设计原则、设备选择、安装和调试等关键步骤。

二、设计原则1. 室内空气流通：通风系统的设计应确保室内空气能够有效流通，避免死角和积尘的问题。

在设计时应充分考虑建筑物的结构布局，合理确定送风和排风口的位置和数量。

2. 新风供应：通风系统应能够提供足够的新鲜空气，同时排除室内可能存在的有害气体或异味。

设计时应充分考虑建筑物的使用用途、人员密度等因素，合理确定新风量。

3. 温湿度控制：通风系统应能够控制室内空气的温度和湿度，确保室内环境的舒适性。

设计时应考虑建筑物的热负荷和湿负荷，合理选择适当的设备和控制方式。

三、设备选择通风系统的设备选择需要根据具体的建筑物需求和设计原则进行。

以下是一些常用的设备：1. 风机：风机是通风系统中最关键的设备之一。

风机的选择应考虑风量、压力和噪音等因素。

常见的风机类型包括轴流风机、离心风机和混流风机。

2. 风管：风管是将新风输送到室内各个区域的主要通道。

风管的选择应根据风量和阻力等因素进行，并考虑风管的材质和密封性能。

3. 新风系统：新风系统是提供新鲜空气的重要设备。

新风系统的选择应根据所需的新风量和过滤要求进行，并考虑使用方式和控制方式。

四、安装步骤通风系统的安装一般包括以下步骤：1. 确定设备位置：根据设计方案，确定风机、风管和新风系统等设备的位置。

要确保设备安装位置合理，便于维护和操作。

2. 安装风管：根据风管设计进行布管，将风管连接到相应的风机和新风系统。

要确保风管的布置合理，管道连接紧密，无漏风情况。

3. 安装设备：安装风机、新风系统等设备，并进行电气连接。

要注意设备的固定和接线的正确性。

4. 进行接口调试：安装完成后，进行通风系统的调试，测试设备的运行情况和控制功能。

防排烟系统及正压送风系统施工方案1、施工准备（1）根据工程特点认真做好图纸自审、会审，并作好记录，充分了解设计意图。

（2）施工前，安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底，使所有施工人员在进入施工现场前，熟悉所安装设备的性能、特点及要求，做到胸中有数。

（3）通过认真审核施工图纸后，分部位、按系统及时绘制出风管加工大样图，并委托通风专业加工厂进行加工制作。

（4）根据图纸做好施工预算及各种设备、阀部件的型号、规格、数量、进场日期的统计，提交物资部门，经批准后进行物资的采购加工定货，确保各项物资按时到场。

（5）施工前应根据建筑孔洞图进行孔洞的复核，并做好记录工作。

2、施工工艺（1）风管及部件的安装风管的安装：采用镀锌钢板风管，钢板厚度按“通风与空调工程施工质量验收规范”（GB50243—2002）执行。

1）准备工作：风管系统安装前，应进一步核实风管及送回（排）风口等部件的标高是否与设计图纸相符，检查土建预留的孔洞、预埋件的位置是否符合要求，检查风机、设备基础的尺寸位置是否正确、质量是否符合要求，并作好基础验收记录，并将预制加工的支吊架、风管及部件运至施工现场。

同时，将施工辅助用料、垫料等和必要的安装工具准备好，根据工程量大小及系统的多少分段(按放火分区划分)进行安装。

2）支吊架安装支吊架安装是风管系统安装的第一道工序。

支吊架的形式应根据风管截面的大小及工程的具体情况选择，必须符合设计图纸或国家标准图的要求。

风管的支吊架间距如设计无要求时，对于不保温风管的支架间距应符合下列要求：A、水平安装的风管直径或大边长小于400mm，其间距不超过4米；大于或等于400mm其间距不超过3米。

B、垂直安装的风管支架间距为3米，但每根立管上设置不少于两个固定件。

C、风管的安装标高，对于矩形风管是从管底算起，而圆形风管是从风管中心计算，在安装支架时应引起注意。

D、对于相同管径的支吊托架应等距离排列，但不能将支吊托架设置在风口、风阀、检视门及测定孔等部位处，否则将影响系统的使用效果，应适当错开一定距离。

排风系统改造施工方案XXX是一家专门从事半导体器件研究、开发、设计、生产的高新技术企业。

现在，该公司需要对厂房首层的衣帽间、划片房、烘箱房、空压机房和制造一区的包封车间以及三层的热老化房进行通风系统改造。

设计依据及标准包括广东省地方标准《大气污染物综合排放标准》(DB44/27-2001)，二级标准，以及《工业企业设计卫生标准》（TJ36-79），同时还有甲方提供的图纸。

在人员架构方面，项目经理负责领导及协调整个项目的进展，技术负责人是技术总顾问，指导解决施工中的技术困难。

现场负责人负责项目各项工作的具体安排，施工员负责现场施工进度等方案的具体实施，安全员负责工程管理的安全工作，资料员负责工程的资料编辑、整理、移交以及备案，质检员负责工程管理的质量工作，预算员负责工程的预算、决算，材料员负责材料及设备的采购供应工作。

在主要施工方法方面，施工准备、孔洞的开凿、风管制作、风管安装、风管漏风检查、风口安装、风管及设备防尘、风管吹扫、系统调试是必要的步骤。

其中，壁板孔洞的开凿要求孔洞的开凿位置正确，洞口大小符合设计及规范要求，洞口应光滑完整无破损。

套管设置规定包括通风管道穿楼面、屋面及墙体均需设置套管，套管管径比管道大100mm。

长度根据所穿构筑物的厚度及管径尺寸确定，并按设计及规范要求预制加工。

穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。

套管不能直接和主筋焊接，应采取附加筋形式，附加筋和主筋焊接，使套管只能在轴向移动。

风管支吊架的制作安装包括按照标准图集及验收规范用料规格和作法制作，对型钢进行矫正，小型钢材采用冷矫正，较大的型钢须加热到900℃左右后进行矫正。

矫正的顺序为先矫正扭曲后矫正弯曲。

钢材的切断及打孔，不得使用氧乙炔焰。

吊架安装前，核对风管坐标位置和标高，找出风管走向和位置。

排风系统施工方案一、前言排风系统是工业、商业、医疗、教育等领域中不可或缺的设施，它可以有效地排除室内的废气、烟雾和污浊空气，保持室内空气质量，为人们提供一个舒适、健康的工作和生活环境。

本文将详细介绍排风系统的施工方案，以确保系统的稳定性和高效运行。

二、施工前准备1. 安全措施在施工前，必须制定安全规范并确保所有工人严格遵守。

施工现场应提供充足的安全设备，如安全帽、防护眼镜、防护手套等。

必须进行安全培训，并督促工人遵守施工现场安全规定。

2. 施工准备在进行排风系统施工前，必须进行详细的规划和设计。

需要确定排风系统的位置、管道布局、设备选择等。

施工前还需要进行现场勘测，确保施工计划的准确性。

三、施工过程1. 管道安装根据设计方案，确定排风管道的布局和尺寸。

对于长距离的排风系统，应采用直线布置，最大限度地减少压力损失。

在安装过程中，要保证管道的连接紧密，无渗漏。

采用合适的支撑架和吊杆，确保管道的稳定。

2. 风机安装选择合适的风机，根据系统需求确定风机数量和型号。

风机的安装位置应考虑管道连接的便利性和维修保养的方便。

安装风机时，必须确保其稳固可靠，且与管道连接紧密。

3. 进气和出气口设置根据系统需求和建筑结构，确定进气和出气口的位置。

对于进气口，应选择适当的过滤装置，防止室外杂质进入系统。

出气口应设置在合适的位置，以确保废气排放顺利。

4. 控制系统安装安装适当的控制系统，用于监控和操作排风系统。

控制系统应具备稳定可靠的性能，能够自动调节系统运行。

安装过程中，应连接好传感器、开关和控制面板，并进行相应的调试。

四、施工后测试与验收完成排风系统的安装后，需要进行测试和验收，确保系统的正常运行。

1. 测试进行压力测试和风量测试，确保管道连接紧密，无渗漏，并保证风机的工作效果达到设计要求。

2. 验收根据设计方案的要求，对整个排风系统进行验收。

包括检查管道连接、风机运行状态以及控制系统的功能等。

验证系统是否满足设计要求，并进行必要的调整和修正。

送风排风系统施工方案( 十里华府)目录一、工程概略及特色二、编制依照三、通风、防火及排烟设计四、施工设备机具准备五、风管和机组制安工艺流程六、质量管理举措七、成品保护管理八、安全管理举措九、文明施工管理举措海陆景·十里华府住所楼工程送风排烟系统施工方案一、工程概略及特色海陆景·十里华府工程包含： 6 栋 18～19 层高层住所楼1#-6#楼，地下一层，规划净用地总面积为15871.84 平方米，总建筑面积为 55000 平方米。

本工程为地下室的车库、水泵房、变电所、其余用房等处设计通风与排烟系统；防烟楼梯间前室等处设计机械加压送风系统。

风管采用镀锌钢板制作，通风系统按低压，排烟系统按中压。

穿越防火分区、通风机房的隔墙及楼板、垂直风管与每层水平风管交接处的水平风管上均布防火调理阀，当空气温度超出70℃时，防火调理阀封闭并发出信号，通知消防控制中心，封闭该防火分区内的全部通风设备。

排烟风机进口设有排烟防火阀。

管道穿过防火墙和隔墙及楼板套管时，采纳不燃资料将其四周的空隙填塞密实。

通风系统的多半零件、配件及资料均采纳不燃型。

风机及风管联接处采纳防火柔性接头。

通风排烟系统的风机采纳弹簧或橡胶减震吊架，减少振动和噪音。

通风排烟系统的风机进出口处采纳消声小室（井、箱）和管式消声器。

二、编制依照依据中华人民共和国国家标准《采暖通风与空气调理设计规范》GB50019-2003《高层民用建筑设计防火规范》GB50045-95（2005 年版）《汽车库、修车库、泊车场设计防火规范》GB50067-97《住所设计规范》GB50096-1999(2003 年版 )《通风与空调工程施工质量查收规范》GB50243-2002依据公司标准、设计宏图、合同、甲方对于采暖通风及空气调理的具体要求三、通风、防火及排烟设计1、地下室车库设有送风系统和排风兼排烟系统、送风量按 3 次/h 换气计算，排风量、排烟量按 6 次/h 换气计算。

排风施工方案概述排风施工方案是一个关键性的工作方案，必须得到高度重视和充分考虑。

本文将讨论建筑排风施工方案的要素，涉及数据，设备的准备，安装过程和安全卫生措施。

数据所需1.自然风量2.室内空气质量要求3.排风管道的长度和数量4.材料成本设备和材料准备•因为风机的输出是与建筑物中空气体积成正比的，所以应该保证新陈代谢正常的建筑物的空气体积的1/4到1/3作为风机的输出，这样可以确保室内的空气速度达到0.2m/s以上。

•确保供应充足的排风管道和风机。

•检查设备，包括管道等部件，确保其符合安装要求。

安装过程1.安装风机–安装前仔细检查风机的工作负荷–保持安装的风扇靠近排气孔，但避免与建筑物发生过度的噪声。

–检查风机安装的坚固性，特别是风机支架，确保吸风口和排气口的位置正确。

–加装减振器或橡胶垫，以减少风机和建筑物之间的噪声和共振。

2.安装管道–首先要对各个管道的支座进行定位以确保其平衡。

–确保横向间隔，纵向间隔和气密性是否符号要求。

–确保每个连接点都紧密接合，并使用密封材料加固。

–注意管道内的弯曲和转角，以确保空气流通不受阻碍。

–确保管道施工全部完成，不得有任何漏气。

安全卫生措施1.为避免可能产生的危险因素，应在施工现场设置相关的警示标志。

2.在安装过程中，保证操作人员的安全，在进行安装过程中，必须按照相关操作规程和步骤来进行。

3.各项施工必须在保证安全卫生的前提下进行。

4.在排风施工的过程中，应该避免对环境造成污染。

总结排风施工方案的实施，需要充分的前期考虑，包括数据的收集以及设备和材料的准备。

在安装过程中，需要注意各个部分的细节，保证内部的气流畅通。

为安全卫生措施提供了必要的建议，以确保施工的完成。

通风系统施工方案一、引言随着现代建筑的不断发展和人们对舒适生活环境的需求日益增加，通风系统在建筑工程中扮演着至关重要的角色。

本文将就通风系统施工方案进行详细探讨，以确保工程质量和施工效率。

二、前期准备工作1. 确定设计方案：根据建筑布局、使用功能和人流量确定通风系统设计方案，包括通风口位置、管道布置和风机选型等。

2. 确定施工进度：根据整体工程进度和施工队伍的安排，将通风系统施工纳入整体计划，确保施工进度紧凑，不影响其他工序的进行。

3. 采购材料设备：根据设计方案确定所需的通风设备、风管和附件等材料，并提前妥善采购，以确保施工期间材料供应的及时性和质量。

三、施工步骤1. 风管安装：按照设计方案布置风管，根据不同房间的需求和风道长度合理选择直径和材质。

采用专用的连接件和固定件将风管连接起来，并确保连接紧密，无漏风现象。

2. 通风口安装：根据设计要求，在合适的位置安装通风口，并保证通风口的规格和数量满足通风要求。

通风口安装时需使用专用密封胶进行固定，以防止漏风和噪音。

3. 风机安装：按照设计方案确定风机的位置，选用合适的型号和功率。

将风机安装在预定位置，并确保与风管连接牢固，运行平稳可靠。

4. 风管绝缘：为了提高通风效果和防止冷凝水的产生，对风管进行绝缘处理。

采用合适的绝缘材料，如聚氨酯泡沫板或玻璃棉，将其粘贴或绑扎在风管表面。

5. 电气连接：对于风机和其他设备，需要进行电气连接。

确保电缆的规格和截面积合适，并严格按照安装说明书进行接线，以确保电气设备的正常运行。

四、施工质量控制1. 材料验收：对采购的通风设备、风管和附件等材料进行验收，检查其质量和数量是否符合要求，以确保施工材料的质量可靠。

2. 工艺要求：严格按照设计要求和施工规范进行施工，确保风管连接紧密，通风口安装准确，风机运行平稳可靠，电气连接正确可靠。

3. 质量检查：在施工过程中，进行定期的自查和交检，对关键节点和施工质量进行抽查，及时发现和纠正问题，确保施工质量符合设计要求。
