华为存储实施方案华为作为全球领先的信息与通信技术（ICT）解决方案供应商，致力于为企业客户提供高效、可靠的存储解决方案。
华为存储实施方案是基于华为自主研发的存储产品，结合多年来在存储领域的经验和技术积累，为企业客户提供了全面的存储解决方案，包括存储设备选型、架构设计、部署实施、性能优化等方面的服务。
首先，华为存储实施方案的核心在于存储设备的选型。
根据客户的需求和业务场景，华为可以提供不同规模和性能的存储设备，包括高性能的闪存存储、大容量的磁盘存储、以及混合存储等多种选择。
通过对客户业务的深入了解和分析，华为可以为客户量身定制最适合的存储设备，从而实现存储资源的最大化利用和性能的最优化。
其次，华为存储实施方案还包括存储架构设计和规划。
在存储设备选型的基础上，华为可以根据客户的业务需求和数据特点，设计合理的存储架构，包括存储网络、存储协议、存储池划分、数据保护策略等方面的规划。
通过合理的存储架构设计，可以实现存储资源的灵活配置和高效利用，同时保障数据的安全和可靠性。
此外，华为存储实施方案还包括存储设备的部署实施。
华为拥有丰富的实施经验和专业的技术团队，可以为客户提供全面的存储设备部署和调试服务。
无论是单一存储设备的部署，还是多个存储设备的集成部署，华为都可以提供高效、快速的实施方案，确保存储设备的正常运行和性能达到最佳状态。
最后，华为存储实施方案还包括存储性能优化。
随着数据规模的不断增长和业务需求的不断变化，存储性能的优化变得尤为重要。
华为可以通过对存储设备的性能监控和分析，及时发现和解决存储性能瓶颈，从而提升存储系统的整体性能和响应速度，确保业务的稳定运行。
总之，华为存储实施方案是基于华为丰富的存储产品和解决方案经验，为企业客户提供全面的存储解决方案。
通过合理的存储设备选型、架构设计、部署实施和性能优化，华为可以帮助客户实现存储资源的高效利用和业务的稳定运行，为客户的数字化转型提供有力支持。

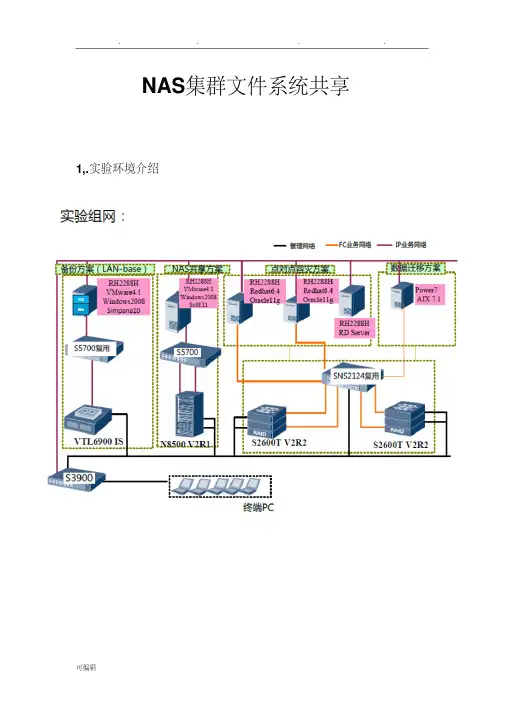

NAS集群文件系统共享1,.实验环境介绍实验组网介绍以上组网是一套完整的HCIE实验组网,其中主要包含一下实验内容:SAN方案实验、NAS 方案实验、oracle备份方案实验、oracle数据容灾方案实验、AIX数据迁移实验、统一存储故障诊断实验。
NAS集群实验设备清单与地址组件产品型号管理地址存储阵列5300 V3192.168.128.101 (admin/Huawei12#$)集群NAS （以完成开局操作）N8000192.168.128.128（master/Master@storage）WIN共享主机Windows192.168.10.21 （administrator/redhat）Linux共享主机Linux 192.168.10.111 (root/redhat)以太网交换机S5700注：实验过程中不得删除任何设备原有配置实验任务数据中心有一台N8000设备，一台5300 V3存储设备，用这俩个设备搭建一个NAS文件共享中心，需要对N8000设备进行初始化，配置I/O fencing，另外在存储上创建三个大小为20G的LUN映射给N8000设备使用，分别作为创建无域环境中配置CIFS nomal共享，无域环境中配置CIFS homedir共享，无域环境中配置NFS共享的存储资源。
（实验环境中存储池和主机组以创建完成，可直接使用）N8000业务配置流程实验步骤：1.配置存储单元；①创建三个大小为20G的LUN，分别取名为FS1、FS2、FS3，并且分为用作三个文件系统；②创建fencing、meta dataLUN，用于N8000；同样方法创建所需要的fencingLUN与meta data LUN；2.检查集群CPU、硬盘运行状态利用putty软件登陆NAS集群CLI界面，并用master用户登陆查看集群cpu、硬盘运行状态3.配置并查看fencing盘和meta data盘创建meta data盘3.创建文件系统在浏览器输入NAS管理地址,进入NAS管理GUI界面3.1 利用FS1/FS2/FS3分别创建三个文件系统用上图同样的方法,创建其余俩个文件存储池;创建文件存储池完成后,开始创建相对应的文件系统用同样的方法创建其余俩个文件系统4.创建无域环境中的nomal共享,并在共享目录下新建文件CIFS n omal共享成功，在win共享主机查看cifs共享，并用所创建用户登陆在共享目录下创建文件夹成功，CIFS nomal共享完成。
医院“一体化双活”存储系统解决方案医院信息化对存储挑战市县级、三乙医院的信息化系统往往比较完善，已经建成了HIS、PACS、LIS、RIS、手麻等多套信息化系统，涉及到病人挂号、取药、缴费、手术、住院、健康档案等各个环节，并且内容还在医疗健康范围内不断扩大。
近几年随着业务规模的不断扩大，信息化系统的压力急剧上升，原有的系统开始逐渐吃力，而新兴业务又在快速增长，严重的卡顿严重影响工作效率甚至影响医患之间的和谐关系，更多的设备增加了管理复杂度，尤其是数据的可靠性和业务的连续性随着设备的增加不断下降。
因此，需要对其信息化系统进行升级应对不断增长的业务需求，而作为多系统交互的数据共享平台，如何更加合理的整合，保证数据资产的可靠性、高效性、可用性、可管理性，尤其迫在眉睫。
而对于其核心存储平台，承载高性能系统（如HIS），大容量系统（如PACS）等核心业务的运行及存储，其建设需求应能够满足：1、统一：融合的存储平台，单台设备除了要能够满足业务系统对块数据（数据库等）高性能表现的诉求外，也要满足文件类处理的要求，充分满足块和文件两种类型应用数据的统一管理诉求，最大化减少架构复杂。
2、高可靠：部件、设备、系统级可靠，能够在部件故障、设备故障甚至机房故障时，都不会引起关键信息化系统（如HIS、PACS）的业务停机和数据丢失。
3、高性能：对于HIS核心系统，其业务的时延往往成为影响病人体验的一个重要指标。
时延大，病人需要花更多的时间排队等待，医生需要花更多的时间开具处方，这些不仅会影响工作效率，而且会引起矛盾。
4、领先性：新设备无论从架构、系统设计、硬件接口还是软件功能方面均具有前瞻性，保证设备的使用周期内能够满足医院未来的发展需要，同时满足扩容和性能升级等简单的需求。
5、高效率利旧：这些医院往往已经建成信息化系统，对原有系统的平滑改造、数据的平滑迁移是采用新存储时必须充分考虑的要素，要做到新设备上线对业务影响最小。
华为存储双活方案简介在企业级存储系统中，数据的高可用性和业务的连续性非常重要。
华为存储双活方案提供了一种实现存储系统高可用性和业务连续性的解决方案。
本文将详细介绍华为存储双活方案的原理、特点以及部署步骤。
方案原理华为存储双活方案基于主备复制技术，在两个不同的数据中心部署两个存储系统，分别作为主节点和备节点。
主节点负责接收和处理业务数据的写操作，同时将数据通过复制技术同步到备节点。
备节点只负责接收并处理业务数据的读操作。
当主节点发生故障时，备节点会接管主节点的角色，并继续提供业务服务。
在华为存储双活方案中，主备节点之间通过高速网络连接，采用同步复制技术确保数据的一致性。
当主节点写入一条数据时，会先将数据写入本地存储，并通过网络将数据发送到备节点进行复制。
备节点会确认收到数据后，才会给主节点发送确认消息。
这种同步复制技术保证了主备节点数据的一致性，同时也避免了数据丢失的情况。
特点华为存储双活方案具有以下几个特点：高可用性华为存储双活方案采用主备复制技术，通过备节点接管主节点的角色，实现存储系统的高可用性。
当主节点发生故障时，备节点可以立即接管并继续提供业务服务，不会中断用户的访问。
业务连续性华为存储双活方案可以保证业务的连续性，当主节点发生故障时，备节点会立即接管并继续处理业务请求。
用户可以无感知地继续访问存储系统，不会造成业务中断。
数据一致性华为存储双活方案中的主备节点通过同步复制技术确保数据的一致性。
当主节点写入一条数据时，会先将数据写入本地存储，并通过网络将数据发送到备节点进行复制。
备节点会确认收到数据后，才会给主节点发送确认消息。
这种同步复制技术保证了主备节点数据的一致性，避免了数据丢失的情况。
部署灵活性华为存储双活方案可以根据实际需求进行灵活部署。
用户可以根据业务规模和数据中心的分布情况，在不同地点部署主备节点，以实现全球范围内的高可用性和业务连续性。
部署步骤下面将详细介绍华为存储双活方案的部署步骤：步骤一：选择主备节点根据业务规模和数据中心的分布情况，选择适合的主备节点。
容灾需求：三大风险：数据丢失、数据破坏、业务中断。
每小时业务中断导致损失以百万美元计法规遵从：金融合规，等保3，安全隔离，两地三中心，高业务连续性IT运维：系统容灾，有备无患，简化IT运维工作，避免突出事件冲击容灾挑战：昂贵的投入高CAPEX：服务器、存储、软件等基础架构购置成本高；机房等基建费用高高OPEX：专业运维支撑(实施/培训/现场支持)；水、电等资源长期投入繁琐的管理设备众多，管理不统一：存储介质、服务器、网络管理界面独立，工作流复杂，效率低下扩容复杂：容量不足，需自行扩容，上线周期长有限的容灾能力安全性、容灾能力不足：备份数据不出数据中心，基础设施故障易导致极端状况敏捷性不足：灾难恢复，数据共享等能力受数据物理位置限制。
应用与数据无法分离，无法构建敏捷应用与更好容灾特性HA： High Availability，高可用性HA：是指提供在本地系统单个组件故障情况下，能继续访问应用的能力。
无论这个故障是业务流程、物理设施、IT软/硬件的故障最好的高可用性就是数据中心的一台机器宕机了，但是使用该数据中心服务的用户完全感觉不到。
但一般数据中心的机器宕机了，在该机器上运行的服务故障切换（failover）一般都需要时间，从而导致客户会有感知HA 的关键指标是可用性，其计算公式是[ 1 - (宕机时间)/（宕机时间 + 运行时间）]，我们常常用几个 9 表示可用性：4 个9 ： 99.99% = 0.01% * 365 * 24 * 60 = 52.56 分钟/年5 个9 ： 99.999% = 0.001% * 365 = 5.265 分钟/年6 个9 ： 99.9999% = 0.0001% * 365 = 31秒钟/年的宕机时间对 HA 来说，往往使用共享存储，这样的话，RPO =0 ；同时往往使用Active/Active （双活集群） HA 模式来使得 RTO 几乎0，如果使用 Active/Passive 模式的 HA 的话，则需要将 RTO 减少到最小限度HA 需要使用冗余的服务器组成集群来运行负载，包括应用和服务。
华为存储解决方案华为存储解决方案是华为公司为客户提供的数据存储与管理方案。
随着数字化时代的到来，企业和个人需求的不断增长，存储技术变得尤为重要。
华为存储解决方案采用高性能硬件与创新软件技术相结合，为用户提供可扩展、高可靠、高性能的存储解决方案。
一、概述华为存储解决方案旨在提供灵活的存储资源、高效的数据管理和保护策略以及稳定可靠的存储服务。
该解决方案包括以下关键特性：1. 大规模存储：华为存储解决方案能够轻松应对大规模数据存储需求。
其创新的软件架构和大容量硬盘技术，使得存储系统可以支持PB级别的数据容量。
2. 高性能：华为存储解决方案采用先进的存储技术和高速网络连接，能够实现高性能的数据访问和传输。
无论是随机访问还是顺序访问，华为存储解决方案都能够满足用户对存储性能的高要求。
3. 数据保护与备份：华为存储解决方案提供全方位的数据保护功能，包括快照、镜像、异地备份等多种手段，保障数据的安全性和可靠性，有效防止数据丢失和损坏。
4. 数据管理：华为存储解决方案具备强大的数据管理能力，可以按需分配存储资源，提高存储利用率。
通过智能分层技术，将热数据和冷数据区分开来，进一步提升存储系统的性能和效率。
5. 可扩展性：华为存储解决方案支持系统的动态扩展，用户可以根据实际需求对存储容量进行自由调整，节约成本的同时确保系统的高效稳定运行。
二、华为存储解决方案的应用场景华为存储解决方案适用于各类企业和机构的存储需求，包括但不限于以下场景：1. 金融行业：银行、保险公司等金融机构需要处理大量的交易数据和客户信息，华为存储解决方案可以提供高可靠性和高可用性的存储服务，确保金融数据的安全性和一致性。
2. 电信运营商：面对来自移动通信、宽带接入、IPTV等多个业务领域的海量数据，电信运营商需要一个可扩展、高性能的存储系统来应对挑战。
华为存储解决方案能够满足其需求，并提供快速的数据存取速度。
3. 制造业：制造业企业通常需要处理大量的传感器数据、产品数据和供应链数据。
华为存储解决方案包括企业级数据备份解决方案、企业级数据容灾解决方案、广域网低带宽环境下的备份解决方案企业级数据备份解决方案随着信息技术的不断发展，计算机的存储信息量不断增长，数据备份变的越来越重要。
因而，如何保护好计算机系统里存储的数据，保证系统稳定可靠地运行，并为业务系统提供快捷可靠的访问，是系统建设中最重要的问题之一。
华为公司针对目前IT信息系统发展的现状，采用华为OceanStor系列存储产品和企业备份恢复领域处于领先的赛门铁克NetBackup平台，提供市场领先的数据备份解决方案。
通过对软硬件产品的整合，华为公司致力于向客户提供完备的、智能的、易管理的数据保护解决方案，全面解决客户因新业务的增长而带来的数据保护难题。
解决方案：华为针对目前企业客户复杂的IT应用特点，根据客户不同需求，定制客户备份策略，全面保护客户的应用，为客户业务系统的健康稳定运行，提供坚实的后盾。
主要可以实现以下功能：集中管理功能企业的小型机、服务器，工作站等常常分布在多个地点，通过华为的企业级备份方案，可以实现数据备份工作的远程集中管理和维护，并可以实现备份介质集中存放，自动管理，减少了管理维护的复杂度。
支持多种组网架构企业客户的业务系统，组网都比较复杂，而且对备份窗口的要求不尽相同。
华为企业级备份方案可实现数据LAN-Base、LAN-Free等的备份方式，为不同的数据制定不同的备份方式，不仅满足客户对备份窗口的需求，而且降低了客户总体成本。
全面保护客户数据•保护主流的数据库以及其他常用IT应用；•实现操作系统的快速的灾难恢复；•从桌面应用到数据中心应用提供端到端的数据保护•备份数据生命周期管理•确保数据在合适时间存储在恰当的位置；•将重要数据存储在磁盘上，而将不重要数据存储在磁带上；•确保从磁盘中删除数据之前，已将数据迁移到磁带；•利用生命周期策略自动执行数据管理方案特点：•华为提供软硬件结合的方案，提供包括备份服务器，软件，存储一体化的方案。
通过预配置对产品进行打包，从而降低用户项目的管理风险，减少实施时间，为客户提供统一的服务；•采用业界兼容性最好、成功应用案例最广泛的NetBackup数据保护软件，可以保护几乎所有的操作系统平台和数据库、应用；•提供最宽广的数据保护平台：在同一平台上可以提供包括备份、重复数据删除、连续数据保护等数据保护方案；•基于磁盘的数据保护：除了传统磁带解决方案之外，NetBackup结合OceanStor磁盘阵列等存储设备，使用磁盘来提供数据保护，充分发挥了磁盘在备份领域的优势。
其中包括支持智能磁盘设备或环境中日常使用的现有磁盘。
•自动灾难恢复：借助Bare Metal Restore 进行自动的全面系统恢复，可以帮助确保在发生灾难时，服务器可以快速启动并恢复在线状态。
对于异地磁带管理，NetBackup Vault Option 能够为异地保险库创建并管理磁带副本。
•全面恢复重要应用程序：确保能够全面恢复重要应用程序，如 Vmware、SAP、Exchange、SharePoint Portal Server。
•先进的数据保护：利用快照客户端执行低影响、高性能的备份和恢复。
一整套基于快照的技术能够将重要应用程序瞬间恢复到任意时间点。
•数据安全：确保访问数据的人员身份和其访问级别，以及异地放置的磁带经过加密。
•几乎无限的可伸缩性：灵活的三层架构伸缩自如，可以满足当今对不断增长的数据中心需求。
•无可比拟的性能：由于文件只需备份一次，因此使用合成备份不但可以减少使用的网络带宽，而且可以降低对应用程序主机的影响。
企业级数据容灾解决方案随着信息技术的发展，企业客户越来越依赖于IT系统来保证其在业界的竞争力，企业客户在享受信息技术带来的高效率、高服务的优势的同时，其业务运作也更加依赖于IT系统的稳定运行，所以一旦发生IT系统停止运行，那么关键业务系统将受到严重影响。
关键业务系统的高可靠性和高可用性已成为企业客户关注的重点。
解决方案：华为企业数据容灾方案中采用VERITAS Volume Replicator(简称VVR)软件作基于主机的容灾。
VVR是Storage Foundation企业级管理软件中用于帮助客户实现远距离异地数据复制的功能模块。
VVR复制基于卷（逻辑磁盘）进行，复制的数据可以是数据库中的数据（文件方式或裸设备方式）和关键业务系统中的文件。
VVR与Storage Foundation完全集成在一起。
用Storage Foundation管理界面和命令统一配置管理，同时客户也可以使用WEB方式进行管理。
VVR通过基于Volume和Log的复制技术，保证在任何时刻本地系统发生不可预料的灾难时，异地容灾站点的数据仍然是可用的。
由于VVR仅仅将Volume上每次I/O变化的实际数据实时复制到远程节点，所以在网络线路上传输的数据量较少，对带宽的需求也较低。
方案特点：任意距离的复制VVR支持通过IP网络进行同步或者异步数据复制，可以在不影响性能或者数据一致性的情况下从任何距离提供灾难恢复功能。
独立于存储设备的复制VVR基于主机卷的复制功能，提供了几乎适用于任何SAN相连存储设备的可靠数据复制解决方案，VVR支持任何主要存储应用平台之间的数据复制，从而消除了厂商特定的存储限制。
可扩展性能满足任何环境的要求VVR能扩展到任何数量的应用和服务器，而不受复制应用大小或者活动的影响，即使在要求最为苛刻的处理环境中，它也能提供快速高效的复制。
集中管理和报告用户可以通过单一界面在多个数据集和操作系统上配置、监控和管理VVR，这种功能可缩短最初进行复制配置和部署所用时间，同时提高大量复制应用的后期管理效率。
数据以及数据库一致性保护通过使用基于磁盘的持续性复制日志，VVR可在同步和异步复制模式下确保主数据集和备用数据集之间的数据一致性，甚至可以在暂时或者长时间网络中断期间保持数据的一致性。
高效的带宽使用VVR只复制实际变化的数据，而不是复制任何数据块或者磁盘轨道，可最大限度减少WAN 流量。
并可以通过异步复制来提高现有带宽的使用效率，同时VVR还具有对每个应用的带宽管理控制功能，可减少应用对有限资源的争夺，并确保关键应用能火车必要的网络资源。
自动灾难恢复VVR和Veritas群集服务器全面集成，提供了目前市场最为强大的灾难恢复自动化解决方案，使企业能够在多个站点监控所有的应用及相关复制，并自动完成站点间的故障切换。
除此之外，还支持平滑的灾难演习功能，在不必让生产系统停机的情况下进行灾难恢复测试．广域网低带宽环境下的备份解决方案一直以来，广域网低带宽下的备份都困扰着企业。
随着企业的发展，企业拥有越来越多的远程分支结构，这些分支机构的数据量也日益增长，将这些数据进行远程集中管理和备份非常重要，但广域网低带宽下如何安全可靠地备份这些日益增长的数据，一直困扰着这些企业。
华为公司的广域网低带宽备份解决方案，是解决这些问题的最佳方案，通过融合Symantec 的PureDisk软件和华为的高性能阵列，采用业界领先的重复删除技术，极大的减低了广域网下需要传输的数据量，并通过在网络上传输加密后的数据，提供了一种安全可靠的广域网备份解决方案。
解决方案：对于拥有多个不同远程分支结构的公司来说，将IT基础设施分配到远程站点，并将本地文件、电子邮件、演示文件等主要保存在远程文件服务器上，以便提高网络性能，并在发生数据丢失的时候快速恢复。
这些企业选择在远程进行本地站点信息的备份，而不是通过广域网将数据发送到中央备份服务器。
但是远程本地备份具有很大的风险，例如：不利于中央集中控制和监控，从而会导致错误。
执行远程备份的人可能无法严格遵守明确规定的集中流程和安全策略。
比如磁带是否已经系统安全的转移到存储库中，并保存在不受温度和湿度变化影响的安全环境中？备份是否按照规定每天进行等？远程的分支机构缺乏技能熟练的IT人员，或者其他不易远程解决的技术问题，备份和恢复操作可能无法正确执行。
许多研究和现场调查表明，远程站点上的数据备份通常由非IT专业人员进行。
有时候，人们插入了错误的磁带，但却没有人去检查。
对系统错误的处理通常不正确，但没有人向IT中央机构上报；可能更槽糕的是，磁带装载流程发生故障时，还没有进行备份。
由于远程员工通常无法正确检查备份是否成功完成，所以也无人知道磁带中的数据是否得到了正确的保存。
随着保存在远程本地文件服务器上的文件数量和容量的大幅增加，通过广域网连接进行远程数据的完全备份需要占用大量的带宽，费用也可能很高。
随着企业的发展，这个问题变得日益严重，并在远程站点和数据中心的备份系统之间造成了瓶颈。
要解决这些广域网环境下的问题，需要备份解决方案具有下面方面的能力：•在网络上传输的数据量要尽可能少，占用的带宽尽可能低•备份时间要尽可能短•尽量避免在本地备份，将备份磁带保存在现场或者发送到异地的方式•要采取一种安全的方式来在广域网上传输数据•操作简单，易于管理，不需要复杂的操作华为公司提供的广域网低带宽环境下的备份解决方案，正是适应这种场景，并满足上述能力的最佳解决方案。
华为公司提供的广域网低带宽下备份解决方案，采用了独特的指纹技术（全局唯一文件识别），可以从整个企业的冗余备份中识别出来特定文件，从而不需要传输和存储冗余数据，使得在广域网上传输的数据量大大减少。
该解决方案可以灵活部署，对于小型的远程分支结构来说，只用安装轻量级代理软件就可以；对于大中型远程分支结构来说，可以部署存储池，该存储池由PureDisk服务器和OceanStor阵列组成，存储该分支结构的数据；在总部的备份中心，部署大型的存储池。
将远程分支机构的数据进行全局重复数据删除后，通过广域网传输到总部备份中心，对于备份中心的数据来说，同样可以通过带宽优化的方式传输到异地的容灾中心。
从而实现了广域网环境下企业数据的远程集中备份和异地容灾。
在通常的系统中，每天约有13%的文件需要修改和备份。
本解决方案采用了独特的指纹技术，可以全局唯一辨识文件和文件段，实际修改的字节数量只有总量的1-2%。
例如，假设一家公司有TB字节的数据，数据保存期为16周，如果每周执行4次增量备份和1次完全备份，那么80次备份需要16TB以上的存储空间；而本解决方案中，会保存优化的初始备份和16周的增量备份，16周后，通常只需要1.5TB的空间就可以保存这16周内所有的文件版本。
总共可以减少50倍的备份数据量。
安装在客户端的轻量级代理负责在本地执行全局唯一文件和文件段辨识。
它只需要在网络上发送增量数据，这样可以将备份带宽减少50%或者更多。
下图显示了本解决方案和传统备份方案相比可以节省的带宽。
在本解决方案中，因为只需要传输新的唯一文件段，利用当前的广域网（比如互联网VPN），只需要很少的带宽就可以将远程数据传送到数据中心。
