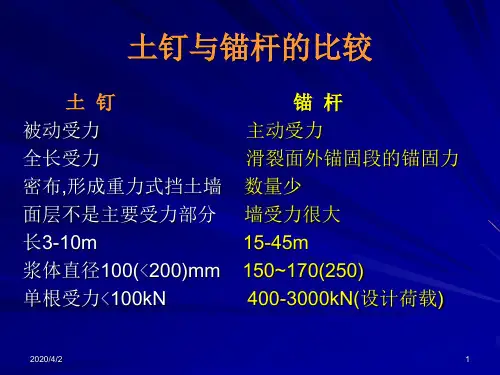

复合土钉墙支护技术一、分项工程状况依据地质勘察报告，本工程自然地坪平均标高为27.35m（不同的施工区域，地坪标高不同），场区地层以第四纪沉积的粘性土、粉土和砂土交互层为主，在局部沟、塘区域形成新近沉积层，厚度不超过5m；南指廊中部开挖深度为10.7m，核心区开挖深度为12.11m，两翼开挖深度为5m，总护坡面积约27200m2，因开挖深度较深，根据场区地质状况，决定采用土钉墙支护形式进行支护。
二、施工方法及创新点自然地坪下1.2m，10o倾角。
土钉层间距1.5m，二级钢筋Ф18，孔径130mm。
放坡1:0.2。
往下每1.5m一道，共八道层号12345671.22.74.25.77.28.710.21012161210981Ф181Ф182Ф181Ф221Ф221Ф221Ф2210101010101010深度（m）长度（m）钢筋倾角（o）孔径水平间备注距1.51.51.51.51.51.51.5注：第三层土钉为预应力锚杆，锚杆长16m，其中非锚固段为4m，配2Ф18钢筋，设计拉力值为15t/根，811.181Ф22101301.5张拉锁定值为11t/根施工方法：1、修坡基坑开挖作业用挖土机。
对挖掘后的边坡需用人工进行修整，确保边坡的立面角和壁面的平整度。
当遇有上层滞水影响时，要在坡面上每隔1m插放一个泄水孔，疏导滞水对坡面的破坏作用。
（mm）1301301301301301301302、编扎钢筋网先喷射一层混凝土，然后再按正常顺序编扎钢筋网。
上下层的竖向钢筋搭接，长度大于一个网格，以保证钢筋网的整体性。
3、成孔本工程主要采用人工洛阳铲成孔，深度12.11m土钉墙成孔直径为130mm，水平夹角10o。
由于场区地下水位较高，含砂量大，人工成孔较困难土层时，打管成孔，以确保土钉孔的成孔质量。
在成孔过程中，需将孔中的残土清除，确保有效孔深，才能保证下道注浆工艺的质量。
4、土钉制作与安放为保证土钉能定位于孔的中心位置，需沿长度每隔2m焊上定位支架，定位支架的高度要确保使锚筋能够居中。
土钉墙支护施工安全技术交底一、工程概述在进行土钉墙支护施工前，首先需要对工程的基本情况有清晰的了解。
本次施工的项目位于_____，场地的地质条件较为复杂，周边环境存在一定的限制因素。
为了确保施工过程的安全与稳定，特进行本次安全技术交底。
二、施工准备1、技术准备施工前应熟悉施工图纸和地质勘察报告，了解土钉墙支护的设计要求和技术参数。
制定详细的施工方案，并经过技术负责人审批。
对施工人员进行技术交底，确保其掌握施工工艺和质量要求。
2、材料准备土钉：选用符合设计要求的钢筋，其质量应符合国家标准。
钢筋网：采用规格合适的钢筋，间距应符合设计要求。
喷射混凝土材料：包括水泥、砂、石子等，其质量和配合比应符合设计要求。
3、设备准备钻孔设备：根据地质条件选择合适的钻孔机，如洛阳铲、锚杆钻机等。
注浆设备：包括注浆泵、搅拌机等。
喷射混凝土设备：如混凝土喷射机、空压机等。
4、现场准备清理施工现场的障碍物，确保施工场地平整。
按照设计要求进行测量放线，确定土钉墙的位置和尺寸。
设置好排水系统，防止地表水和地下水对施工的影响。
三、施工工艺流程1、边坡修整采用人工或机械的方式对边坡进行修整，使其坡度符合设计要求。
清除坡面上的松动土石，确保坡面平整。
2、钻孔根据设计的土钉间距和角度进行钻孔。
钻孔过程中要控制好钻孔的深度和垂直度。
钻孔完成后，用压缩空气将孔内的残渣清理干净。
3、土钉制作与安装按照设计要求制作土钉，土钉的长度和直径应符合要求。
将土钉插入孔内，确保土钉的位置和角度正确。
4、注浆采用压力注浆的方式将浆液注入孔内。
注浆压力应符合设计要求，确保浆液充满孔内。
5、铺设钢筋网在坡面上铺设钢筋网，钢筋网的间距应符合设计要求。
钢筋网之间的连接应牢固，采用绑扎或焊接的方式。
6、喷射混凝土喷射混凝土前，应先对坡面进行湿润。
按照设计要求的配合比搅拌混凝土，然后通过喷射机将混凝土喷射到坡面上。
喷射混凝土的厚度应符合设计要求，分多次喷射，每次喷射厚度不宜过大。
钢管土钉墙支护施工工艺流程
钢管土钉墙支护施工工艺流程：
①施工准备：包括场地清理、施工机械和材料的准备，以及技术交底和安全培训。
②基坑开挖：按照设计要求分层分段开挖基坑，控制开挖深度和坡度。
③土钉定位：在开挖面上标记土钉的位置，确保土钉按设计角度和间距布置。
④钻孔施工：使用钻机按照标记的位置钻进土层，形成土钉孔。
⑤清孔检查：钻孔完成后，清理孔内的岩屑和杂质，检查孔深和孔径是否符合要求。
⑥安装钢管土钉：将预先准备好的钢管插入钻孔中，确保钢管位置正确，与孔壁紧密接触。
⑦注浆加固：通过钢管向孔内注入水泥浆液，使钢管与周围土体紧密结合，形成加固体。
⑧钢筋网铺设：在喷射混凝土之前，铺设一层钢筋网，增加混凝土面层的抗裂性和整体性。
⑨第一次喷射混凝土：在钢筋网上喷射一层薄混凝土，作为初步防护层。
⑩连接件安装：将土钉与钢筋网通过连接件焊接在一起，形成整体结构。
⑪第二次喷射混凝土：在连接件安装完成后，继续喷射混凝土，达到设计厚度，形成完整的混凝土面层。
⑫养护：喷射混凝土后，进行适当的养护，确保混凝土强度达到设计要求。
⑬排水系统设置：在土钉墙顶部和底部设置排水设施，避免水流侵蚀土体。
⑭质量检验：对已完成的土钉墙进行质量检测，包括混凝土强度、土钉长度和注浆饱满度等。
⑮安全监测：在整个施工过程中，进行边坡稳定性的监测，确保施工安全。
