防水板铺设技术交底

工程技术交底书
3、防水板接头焊接：防水板之间接缝采用双焊缝进行热熔焊接，搭接宽度大于10厘米。

单条焊缝不小于1㎝，焊接前应先取小样进行试验，以确定最佳的焊接温度和走行速度，焊接完后焊缝应无杂质、无气泡。

4、防水板的保护：焊接钢筋时在其周围用石棉水泥板进行遮挡，以免溅出火花烧坏防水层。

避免破坏防水板，及时灌注砼进行保护。

二次衬砌时，在正对砼输送管口的防水板处设置保护层，避免损坏防水板。

振捣人员经严格培训，杜绝振捣棒点触防水板现象，以免造成破坏。

5、防水板的质量检查：焊缝间空腔采用充气法进行检测，充气压力问为0.5Mpa，保持该压力不小于2分钟，允许压力下降不超过20%,如压力持续下降，应查出漏气部位并对漏气部位进行全面的手工补焊，直到不漏气为止。

在检查中如发现破损部位及时进行补焊，补丁应剪成圆角，不得有三角形或四边形等尖角存在，补丁边缘距破损边缘的距离不得小于7㎝，补丁应满焊，不得有翘边空鼓部位，补丁应进行漏气检查。

6、防水板铺挂应超前二次衬砌施工20～25m，并设临时挡板防止机械损伤或电火花灼伤防水板。

三、安全注意事项
1、所有作业人员在上班前进行安全讲话，由现场安全员负责执行。

2、作业人员均须配带必要的防护用品，进入工作面时，必须检查工作台架是否处于稳定状态，所有作业人员必须听从现场安全员指挥。

3、台架临空面必须焊接防护栏杆。

4、、施工现场必须设置安全记录牌、防火须知牌，规格统一，内容完善，位置醒目。

附图：
编制复核签收
技术交底书签认单。

1.3、分段铺设的防水板的边缘部位预留至少60cm的搭接余量并且对预留部分边缘部位进行有效的保护。
1.4、两幅防水板的搭接宽度不应小于15cm（按20cm搭接施工），允许偏差为-1cm（即最少不能少于14cm）。
1.5、防水板搭接缝与施工缝应错开，搭接缝与施工缝应错开1～2 m。
1.6、防水板铺设不得有紧绷和破损现象，不得存在皱折、隆起等，形成蓄水点。

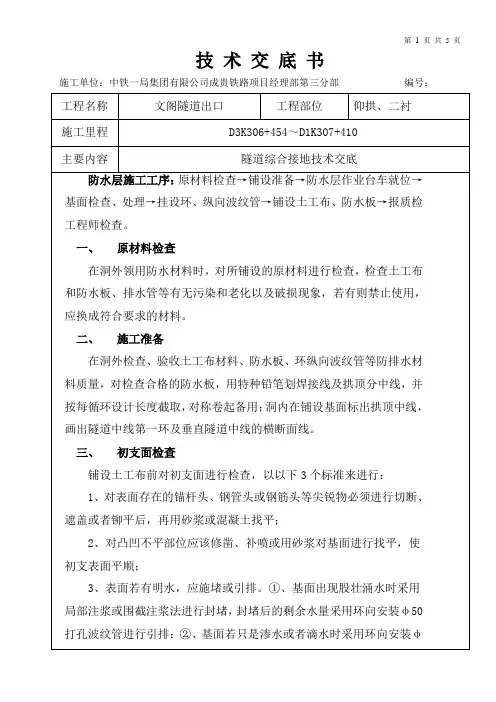

技 术 交 底 书
施工单位：中铁一局集团有限公司成贵铁路项目经理部第三分部 编号：
工程名称
文阁隧道出口
工程部位
仰拱、二衬
施工里程
D3K306+454～D1K307+410
主要内容
隧道综合接地技术交底
防水层施工工序：原材料检查→铺设准备→防水层作业台车就位→基面检查、处理→挂设环、纵向波纹管→铺设土工布、防水板→报质检工程师检查。
4、安设好后的盲管应尽量与岩壁或初期支护表面密贴，与支护表面的最大间距不得大于5cm，盲管与支护脱开的最大长度不定到预定位置，然后用专用热熔垫圈及射钉固定在喷射混凝土表面上。固定点间距：一般拱部0.5～0.8m，边墙0.8～1.0m，底部1～1.5 m，呈梅花形排列，并左右上下成行固定。在凸凹较大的基面上，在断面变化处增加固定点，保证缓冲层（土工布）与混凝土表面密贴。
宜采用电热压焊器热熔焊接（即爬焊机双焊缝焊接），使其防水板热化与塑料垫圈粘结牢固。
3.1、焊接时，接缝处必须擦洗干净，且焊缝接头应平整，不得有气泡、褶皱及空隙。
3.2、防水板之间的搭接缝应采用双焊缝，单条焊缝的有效焊接宽度不小于15mm，焊接应牢固，不得有渗漏。
3.3、防水板纵向搭接与环向搭接处应采用”丁”字接头，在焊缝搭接的部位焊缝必须错开，不允许有3层以上的接缝重叠（如图所示）。

、内容及说明本交底适用于XX 隧道防水板、土工布施工。

、设计参数1、隧道衬砌背后铺设土工布缓冲层和防水板，防水板规格尺寸：厚度为 1.5mm 宽度为4m 长度32m 土工布重量不小于 400g/m2。

防水板和土工布分离设置。

防水 板搭接长度大于15cm 土工布搭接大于5cm 无纺布采用热熔垫片固定，固定间距: 拱部0.5m 、边墙0.9m ，呈梅花型排列，并左右上下成行固定暗钉圈固定缓冲层示意图拱部暗钉圈示意图边墙暗钉圈示意图工程名称 单位工程名称XX 工程技术交底日期:XX 隧道交底单位 交底部位、施工方法及工艺流程1、 施工准备：检查防水板的质量有无破损、撕裂、油污等。

铺设台车行走轨道； 施工时采用两个作业台架，一个用于基面处理，一个用于挂防水板。

由测量班对隧道 净空检查，对个别欠挖部位进行处理。

2、 防水板铺设前应先对隧道初期支护喷混凝土表面进行处理，切除锚杆头和钢筋露头，并用细石混凝土抹平覆盖，确保喷射混凝土填平，确保喷混凝土表面平整，无 尖锐角。

钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。

切断 用锤打 砂浆素灰抹面对有突出的管道，先切割后用锤铆平，抹砂浆（如下图）。

切断 面要平整 用砂浆填死锚杆有凸出部位时，螺头顶预留 5mm 切断后，用塑料帽处理（如下图）i -ZL —：螺栓5mi 以上切断3、缓冲层铺设，用作切断将单幅无纺布固定到预定位盖帽拱部向两侧边墙铺设。

用专业射钉将热熔垫片和土工布平顺地固定在喷射混凝土上，固定点间距：拱部 0.6m 、边墙0.9m 。

呈梅花形排列，基面凸凹较大处应增加固定点，使缓冲层与基面密 贴。

缓冲层搭接宽度不小于5cm 铺设的缓冲层应平顺，无隆起，无皱褶。

4、防水板铺设:4.1、 防水板铺设应超前二次衬砌施工，采用电热压焊器进行焊接，铺设采用专用 台车进行，并设临时挡板防止机械损伤和电火花灼伤防水板。

4.2、 防水板与无纺布分开铺设，先在初期支护上铺设无纺布， 再利用无纺布安装专用热熔垫片把防水板固定在无纺布上。

防水工程施工技术交底一、工程概述防水工程是指为了保护建造物或者结构物免受水的侵蚀和渗透而进行的施工工程。

本次防水工程施工技术交底旨在详细介绍防水工程的施工方法、材料选用、施工注意事项等内容，确保施工过程符合规范要求，保证工程质量。

二、施工方法1. 清理基层：施工前需对基层进行清理，确保基层表面干净、平整，无杂物和油污。

2. 基层处理：根据基层情况选择适当的处理方法，如填补裂缝、修复破损等，确保基层结构坚固。

3. 防水层施工：a. 材料选用：根据工程要求和环境条件选择合适的防水材料，如聚合物防水涂料、高份子防水卷材等。

b. 防水涂料施工：根据涂料的使用说明，按照规定的施工方法进行刷涂或者喷涂，确保涂层均匀、无空鼓和起泡。

c. 防水卷材施工：先将卷材展开，用专用胶水将卷材与基层粘结，确保卷材与基层密切贴合，无空隙。

4. 保护层施工：在防水层施工完成后，需进行保护层施工，以保护防水层免受外界伤害。

常用的保护层材料有砂浆、防护板等。

5. 检验验收：施工完成后，进行防水层的检验验收工作。

检验主要包括检查防水层的平整度、附着力、密封性等指标，确保防水层符合要求。

三、施工注意事项1. 施工前需对施工现场进行检查，确保施工条件满足要求。

2. 施工人员需具备相关的防水工程施工技能，并按照像关规范进行施工。

3. 施工过程中需严格按照施工工艺要求进行操作，不得擅自更改施工方法。

4. 施工现场应保持整洁，材料堆放有序，防止杂物进入施工区域。

5. 施工过程中需注意施工环境的温度、湿度等因素，避免影响施工质量。

6. 施工完成后，需进行防水层的保护和维护工作，以延长防水层的使用寿命。

四、施工质量控制1. 施工前需制定详细的施工方案和施工工艺，明确施工过程中的质量控制要点。

2. 施工过程中需进行质量检查，及时发现并纠正施工中的质量问题。

3. 施工完成后，进行防水层的质量验收，确保防水层符合规范要求。

4. 施工过程中需记录施工情况、使用材料等信息，以备工程验收和后期维护使用。
