流体输送设备简介
引言
流体输送设备是一种用于将液体、气体或粉末等物质从一处转移到另一处的工程设备。它们在许多工业领域中发挥着重要的作用，包括石油化工、能源、冶金、食品加工等行业。本文将介绍流体输送设备的常见类型、基本原理和应用领域等方面的内容。
常见类型
流体输送设备可以根据输送介质的形态和性质的不同，分为以下几种类型：
1. 泵：泵是将液体或气体从一处输送到另一处的设备。常见的泵包括离心泵、容积泵和轴流泵等，它们通过旋转或压缩来提供动力，将介质推向输送管道。
2. 阀门：阀门是一种控制流体流动的装置，在流体输送系统中起着重要作用。常见的阀门类型包括截止阀、调节阀和安全阀等，它们通过打开或关闭来控制流量、压力和流体方向。
3. 输送管道：输送管道是将液体、气体或粉末等物质从一处输送到另一处的通道。它们可以是由金属、塑料或复合材料制成的管道，具有一定的耐压和耐腐蚀能力。
4. 空气压缩机：空气压缩机是将气体压缩到一定压力的设备，常用于工业生产中的动力源。它们通过旋转式或往复式压缩机将大量气体压缩为高压气体，用于供应给其他设备或使用。
基本原理
流体输送设备的工作原理是根据流体力学和热力学定律进行设计和操作的。以下是常见流体输送设备的基本原理：
1. 泵的工作原理：泵通过转动叶轮或柱塞等装置，将液体或气体从低压区域吸入，然后通过增加压力将其推向高压区域。这种压力差驱动液体或气体在管道中流动，从而实现输送的目的。
2. 阀门的工作原理：阀门通过改变阀门的开启程度来调节流体的流量和压力。当阀门打开时，流体可以自由通过；当阀门关闭时，流体被阻断，阻止其流动。 3. 管道的工作原理：管道是流体输送的通道，其内部设计使流体能够顺畅地流动。管道通常具有一定的直径、长度和角度，以确保流体在输送过程中没有太大的阻力。
4. 空气压缩机的工作原理：空气压缩机通过旋转或往复运动的活塞将气体压缩成高压气体。压缩机内部的气体流动和压力变化使气体的温度升高，从而提供了输送和供应的能力。
《流体输配管网》主要知识要点学习指导
与本专业有关的流体输配管网，种类很多，技术繁杂。同时，平台课的教学计划学时又非常有限。《流体输配管网》课程共48学时，其中理论教学为44学时，实验4学时。若采用原来专业课的教学方法，面面俱到，讲授新构成的平台课程，难以获得好的教学效果。《流体输配管网》课程的两个关键是：（１）必须把本专业各类流体输配管网共同的技术原理和方法讲深、讲透，讲完整，即构造一个共性体系；（２）要注意平台课沟通基础课与专业课的桥梁作用，不能脱离具体的工程实践，讲成纯粹的网络理论。共性原理要能解决个性（具体管网）问题。
-----课前准备
由于要联系具体的工程管网，这就要求学生在学习本门课程前，对实际的管网有基本的了解。学生在本门课程之前，要学习《制图》、《建筑环境与设备工程概论》、《流体力学》等课程和进行认识实习。可在认识实习任务书中，给学生下达如下任务：认真观察1~3个不同的流体输配管网，并绘制出管网轴测图。管网类型不限。要求学生结合《建筑环境与设备工程概论》课程学习的知识和《流体输配管网》教材的第一章，根据自己所观察的实际工程的流体输配管网，回答以下问题：
（1）该管网的作用是什么？
（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。
（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？
（4）该管网中的流体与大气相通吗？在什么位置相通？
（5）该管网中的哪些位置设有阀门？它们各起什么作用？
（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？
（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？

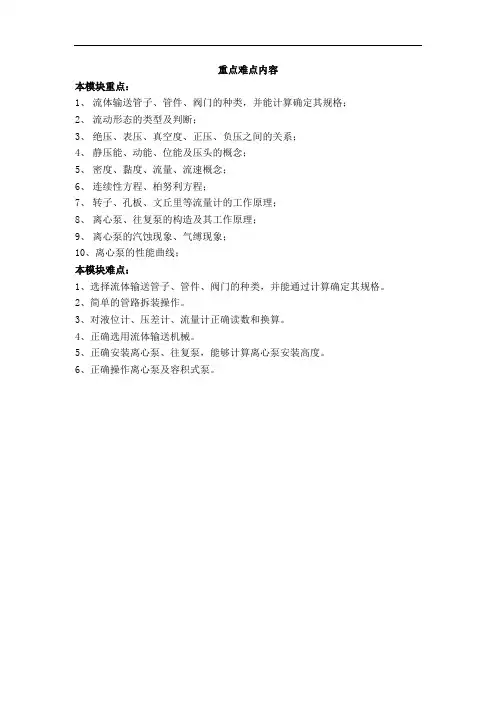

重点难点内容
本模块重点：
1、 流体输送管子、管件、阀门的种类，并能计算确定其规格；
2、 流动形态的类型及判断；
3、 绝压、表压、真空度、正压、负压之间的关系；
4、 静压能、动能、位能及压头的概念；
5、 密度、黏度、流量、流速概念；
6、 连续性方程、柏努利方程；
7、 转子、孔板、文丘里等流量计的工作原理；
8、 离心泵、往复泵的构造及其工作原理；
9、 离心泵的汽蚀现象、气缚现象；
10、离心泵的性能曲线；
本模块难点：
1、选择流体输送管子、管件、阀门的种类，并能通过计算确定其规格。
2、简单的管路拆装操作。
3、对液位计、压差计、流量计正确读数和换算。
4、正确选用流体输送机械。
5、正确安装离心泵、往复泵，能够计算离心泵安装高度。
6、正确操作离心泵及容积式泵。
流体输送设备概论
引言
流体输送设备是工业生产中常用的设备之一, 主要用于将液体、气体、粉末等物质输送到指定位置。流体输送设备广泛应用于石油化工、冶金、矿山、电力、建筑等领域。本文将介绍流体输送设备的基本原理、分类及应用。
一. 基本原理
流体输送设备的基本原理是利用压力差或机械能，将流体从一处输送到另一处。其输送过程可以通过压力、速度和流量等参数来描述。流体可以是液体、气体或固体颗粒。
1. 压力输送
压力输送是通过在管道中建立压力差来实现流体输送。液体可以通过管道的高位差、泵或重力的作用，产生一定的压力，从而流动到低压区域。类似地，气体也可以通过压力差来实现输送。压力输送的主要优点是设备简单、成本低，适用于短距离输送。
2. 速度输送
速度输送是利用流体的速度产生的动能来推动流体的输送。通过改变流体的速度，可以实现流量的调节。速度输送常用于气体的输送，例如风扇、风机等设备。由于气体具有较小的密度和较大的体积，其输送速度较大，因此速度输送常用于长距离气体输送，如天然气管道。
3. 流量输送
流量输送是通过控制流体的流量率来完成输送过程。流量率可以通过管道的截面积和流体的速度来计算。流量输送适用于液体、气体和固体颗粒的输送。在流量输送中，流体可以通过泵、风机、螺旋输送机等设备进行控制和调节。
二. 分类
流体输送设备可以按照不同的特点进行分类。常见的分类方式包括按输送介质、按输送形式、按设备结构等。 1. 按输送介质分类
按输送介质可以将流体输送设备分为液体输送设备、气体输送设备和固体输送设备。液体输送设备主要包括泵、管道等设备；气体输送设备主要包括风机、压缩机等设备；固体输送设备主要包括螺旋输送机、皮带输送机等设备。
2. 按输送形式分类
按输送形式可以将流体输送设备分为连续输送设备和间歇输送设备。连续输送设备是指能够连续不断地输送流体的设备，如管道、螺旋输送机等；间歇输送设备是指能够在一定时间间隔内输送固定数量的流体的设备，如气动输送设备、液压输送设备等。
