电脑芯片维修之CLK电路电脑芯片维修之CLOCK电路一、简介CLK即Clock时钟之意。
主板上的时钟芯片内部有一个振荡器和分频器，通过分频器将振荡器和晶振产生的14.318MHZ频率脉冲信号放大或缩小成不同大小的时钟频率，提供给主板的各个部件。
后续电路的工作都是依赖这种基准的振荡信号协调一致地进行数据传输和处理，是相关电路正常工作的基础。
时钟芯片只有和晶振组合才能在主板上起作用！FS即FrequencySelectlatch(频率选择锁定),也跟电源IC一样,根据引脚的高低电平组合来实现工作频率的调节.像SOCKET478的时钟频率,即可工作在100MHz也可工作在133MHz,己淘汰的早期主板是通过DIP跳线开关设置设备的工作时钟频率，如下图：现在的主板是通过BIOS芯片的内置软件来调节，也就是所谓的超频。
开机后按下“DEL”或“F1”键进入BIOS的主菜单，不同的。
主页面如图：◇CPU的时钟控制选项Dsabled(禁用)、Enabled(启用)如果主板的BIOS没有FixedPCI/AGPFrequency设置选项，说明主板芯片组和BIOS程序不支持PCI/AGP的时钟频率锁定，此时进行CPU超频需要谨慎操作，以免损坏硬盘或PCI显卡等设备，这是因为系统时钟频率过高，PCI/AGP的时钟频率也就跟着提高了，而它们有一不定的限度，PCI的33MHz提高到41MHz,AGP的66MHz提高到83MHz都将导致硬盘和显卡不能正常工作甚至损坏。
4、时钟信号在主板中的分布简图，以SOCKET478为例：主板上不同的设备其工作时需要的频率各不相同，这就需要时钟芯片通过内部的分频电路进行相应的频率配置，最终输出设备所经需要的频率给相关设备工作。
三、时钟电路的工作条件◇时钟芯片①供电（一组或二组）一组供电为3.3V,二组供电则为3.3V和2.5V②PGPG信号的电路设计及定义三极管引脚个数引脚定义0 1 PWR_DWN# 1 2 PD#、VTTPWR_GD# 2 1 VTT[WR_GD#/PD#针脚位为19,此PG信号可理解成电源IC中的EN开启信号,大多数主板是来自于CPU的VCORE,也有一些是来自南桥芯片.③SMB时钟系统管理总线的二个引脚由南桥控制,电压一般为3.3V为正常，对地阻值应相同。
主板时钟电路工作原理主板时钟电路是计算机硬件中的一个重要组成部分，它负责产生和管理计算机系统中的各种时钟信号，确保各个硬件设备能够按照统一的时间基准进行工作。
本文将详细介绍主板时钟电路的工作原理。
一、主板时钟电路的作用主板时钟电路的主要作用是为计算机系统提供统一的时钟信号，以保证各个硬件设备之间的协调工作。
时钟信号的产生和分配是计算机系统中非常重要的一个环节，它直接影响到计算机的稳定性和性能。
二、主板时钟电路的组成主板时钟电路由时钟发生器、时钟分频器和时钟分配器三部分组成。
1. 时钟发生器时钟发生器是主板时钟电路中的核心部件，它负责产生基准时钟信号。
基准时钟信号的频率通常为几十兆赫兹，它是计算机系统中所有时钟信号的参考。
时钟发生器可以采用晶体振荡器或者压控振荡器等元件来产生高精度的时钟信号。
2. 时钟分频器时钟分频器用于将基准时钟信号进行分频，得到不同频率的时钟信号，以满足各个硬件设备的工作需求。
分频器通常采用计数器和锁存器等元件来实现，它可以将基准时钟信号分频为CPU时钟、内存时钟、总线时钟等不同频率的时钟信号。
3. 时钟分配器时钟分配器负责将分频后的时钟信号分配给各个硬件设备。
它通过时钟总线将时钟信号传输到不同的硬件设备上，确保它们按照统一的时间基准进行工作。
时钟分配器通常采用多路选择器和缓冲器等元件来实现，它可以根据不同的时钟信号需求将时钟信号分配给不同的硬件设备。
三、主板时钟电路的工作原理主板时钟电路的工作原理可以分为时钟信号的产生、分频和分配三个步骤。
1. 时钟信号的产生主板时钟电路首先通过时钟发生器产生基准时钟信号。
时钟发生器可以根据晶体振荡器或者压控振荡器的工作原理，产生稳定的时钟信号。
基准时钟信号的频率通常为几十兆赫兹，它是计算机系统中所有时钟信号的参考。
2. 时钟信号的分频基准时钟信号经过时钟分频器进行分频，得到不同频率的时钟信号。
时钟分频器通常采用计数器和锁存器等元件，根据预设的分频系数将基准时钟信号进行分频。
主板时钟电路工作原理标题：主板时钟电路工作原理引言概述：主板时钟电路是计算机主板中的一个重要部份，它负责控制计算机系统中各个部件的时序和频率，确保它们能够正常运行。
了解主板时钟电路的工作原理对于维护和升级计算机系统非常重要。
本文将详细介绍主板时钟电路的工作原理。
一、时钟信号的生成1.1 晶振振荡器：主板时钟电路中通常采用晶振振荡器来产生稳定的时钟信号。
1.2 分频器：晶振振荡器输出的时钟信号经过分频器进行分频，得到不同频率的时钟信号。
1.3 时钟信号输出：分频后的时钟信号通过时钟发生器输出到主板的各个部件。
二、时钟信号的分配2.1 CPU时钟信号：主板时钟电路会将时钟信号分配给CPU，以控制CPU的运行速度。
2.2 内存时钟信号：时钟信号还会被分配给内存模块，确保内存能够按照正确的时序读写数据。
2.3 其他部件时钟信号：主板时钟电路还会将时钟信号分配给其他重要的部件，如显卡、硬盘等。
三、时钟信号的同步3.1 时钟同步电路：为了确保各个部件能够同步运行，主板时钟电路中会设置时钟同步电路。
3.2 时序控制：时钟同步电路会控制各个部件的时序，确保它们按照正确的顺序进行数据处理。
3.3 时钟分频：时钟同步电路还会根据各个部件的需要对时钟信号进行分频，以满足不同部件的工作频率要求。
四、时钟信号的调节4.1 时钟频率调节：主板时钟电路中通常会设置时钟频率调节器，可以根据需要调节时钟频率。
4.2 时钟延迟调节：时钟电路还会设置时钟延迟调节器，用于调节时钟信号的延迟时间。
4.3 时钟相位调节：时钟电路还会设置时钟相位调节器，用于调节时钟信号的相位。
五、时钟信号的稳定性5.1 电源稳定性：主板时钟电路对于电源的稳定性要求很高，确保时钟信号的稳定性。
5.2 温度影响：温度的变化会影响晶振振荡器的频率稳定性，主板时钟电路会采取措施来降低温度对时钟信号的影响。
5.3 信号干扰：主板时钟电路还会采取屏蔽措施，减少外部信号对时钟信号的干扰，确保时钟信号的稳定性。

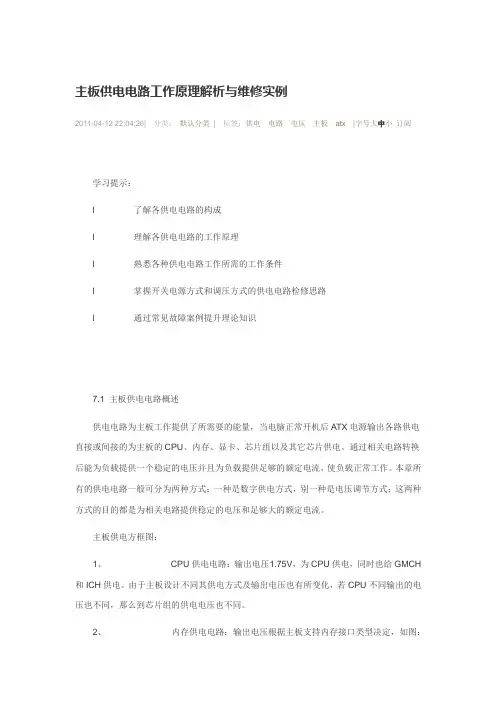

主板供电电路工作原理解析与维修实例2011-04-12 22:04:26| 分类：默认分类| 标签：供电电路电压主板atx |字号大中小订阅学习提示：l 了解各供电电路的构成l 理解各供电电路的工作原理l 熟悉各种供电电路工作所需的工作条件l 掌握开关电源方式和调压方式的供电电路检修思路l 通过常见故障案例提升理论知识7.1 主板供电电路概述供电电路为主板工作提供了所需要的能量，当电脑正常开机后ATX电源输出各路供电直接或间接的为主板的CPU、内存、显卡、芯片组以及其它芯片供电。
通过相关电路转换后能为负载提供一个稳定的电压并且为负载提供足够的额定电流，使负载正常工作。
本章所有的供电电路一般可分为两种方式：一种是数字供电方式，别一种是电压调节方式；这两种方式的目的都是为相关电路提供稳定的电压和足够大的额定电流。
主板供电方框图：1、CPU供电电路：输出电压1.75V，为CPU供电，同时也给GMCH 和ICH供电。
由于主板设计不同其供电方式及输出电压也有所变化，若CPU不同输出的电压也不同，那么到芯片组的供电电压也不同。
2、内存供电电路：输出电压根据主板支持内存接口类型决定，如图：内存电路输出电2.5V或1.8V,为主板内存供电，同时也给GMCH和ICH供电。
当内存供电正常输出后就会产生VTT_DDR电压（即总线上拉电压）1.25V/0.9V，此电压。
3、显卡供电电路：根据显卡接口类型的不同输出的显卡供电电压如：3.3V/1.5V/0.8V。
此电压不但为显卡提供供电同时也为GMCH供电。
PCI－E显卡供电方式有所不同本章有具体讲解。
4、GMCH供电电路：除了以上与其它供电电路共用得到供电外，有的主板专为GMCH设计了供电电路。
一般有开关电源方式和调压方式两种，为GMCH芯片供电。
5、ICH供电电路：一般由5VSB供电经过1117或1084转换后得到3.3VSB、2.5VSB、1.8VSB待机电压为ICH芯片供电，有的也会与以上供电方式共用一路供电。
