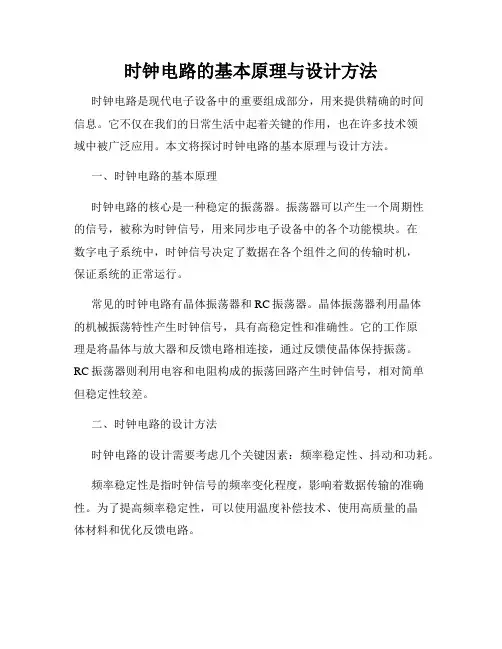

时钟电路的基本原理与设计方法时钟电路是现代电子设备中的重要组成部分，用来提供精确的时间信息。
它不仅在我们的日常生活中起着关键的作用，也在许多技术领域中被广泛应用。
本文将探讨时钟电路的基本原理与设计方法。
一、时钟电路的基本原理时钟电路的核心是一种稳定的振荡器。
振荡器可以产生一个周期性的信号，被称为时钟信号，用来同步电子设备中的各个功能模块。
在数字电子系统中，时钟信号决定了数据在各个组件之间的传输时机，保证系统的正常运行。
常见的时钟电路有晶体振荡器和RC振荡器。
晶体振荡器利用晶体的机械振荡特性产生时钟信号，具有高稳定性和准确性。
它的工作原理是将晶体与放大器和反馈电路相连接，通过反馈使晶体保持振荡。
RC振荡器则利用电容和电阻构成的振荡回路产生时钟信号，相对简单但稳定性较差。
二、时钟电路的设计方法时钟电路的设计需要考虑几个关键因素：频率稳定性、抖动和功耗。
频率稳定性是指时钟信号的频率变化程度，影响着数据传输的准确性。
为了提高频率稳定性，可以使用温度补偿技术、使用高质量的晶体材料和优化反馈电路。
抖动是指时钟信号周期内的波动，越小越好。
抖动过大会导致数据传输错误。
减小抖动的方法包括优化振荡回路、减小噪声和改善电源稳定性。
功耗在现代电子设备中至关重要。
为了降低功耗，可以使用低功耗晶体振荡器、优化电路结构和使用节能材料。
时钟电路的设计还需要考虑集成度和端口接口。
高集成度的时钟电路可以减小尺寸和功耗，提高信号质量。
端口接口要与其他数字电路兼容，确保可靠的数据传输。
三、时钟电路的应用时钟电路在各个领域都有着广泛的应用。
在计算机中，时钟电路用于同步处理器和内存，确保数据的准确传输。
在通信系统中，时钟电路用于同步不同设备之间的工作。
在测量设备中，时钟电路用于精确测量和同步数据。
在消费电子产品中，时钟电路用于控制音频和视频的播放。
时钟电路在现代技术发展中具有重要地位。
随着电子设备的不断进化，对时钟电路的要求也越来越高。
设计师们不断努力创新，提出新的设计方法和技术，以满足不同应用需求。
时钟电路工作原理
时钟电路是一种用于产生和控制电子设备中时间的电路。
它通常由一个或多个振荡器和一组计数器、分频器以及其他辅助电路组成。
其工作原理可以分为以下几个步骤。
1. 振荡器产生稳定的时钟信号。
振荡器是时钟电路的核心部件，它负责产生稳定的振荡输出。
常见的振荡器类型包括晶体振荡器、RC振荡器和LC振荡器。
这些振荡器根据其设计原理，
通过在电路中形成周期性的振荡信号来产生频率稳定的时钟信号。
2. 计数器将时钟信号转换为数字表示。
计数器是时钟电路中的重要组成部分，它接收来自振荡器的时钟信号，并将其转换为相应的数字表示。
计数器通常是二进制计数器，根据时钟信号的上升沿或下降沿触发，逐次递增或递减数字。
计数器的位数决定了其能够表示的最大数字。
3. 分频器将时钟信号进行分频。
分频器用于将高频的时钟信号分频为低频的时钟信号。
这是因为某些电子设备可能需要不同的时钟频率来执行不同的任务。
分频器可以通过设置不同的分频比将时钟频率降低到所需的范围。
4. 辅助电路进行时钟信号处理。
时钟电路中还可以包含一些辅助电路，用于对时钟信号进行进一步处理。
例如，锁相环（PLL）可以用于对时钟信号进行相位或频率调整，以满足特
定的要求。
另外，时钟电路中通常还会包含使能电路、复位电路和延时电路等，以控制和调整时钟信号的行为。
通过以上的步骤，时钟电路可以产生稳定的时钟信号并将其用于电子设备中。
时钟信号的稳定性和准确性对于许多电子设备的正常工作至关重要，因此时钟电路被广泛应用于各种设备中，如计算机、手机、电视和微控制器等。

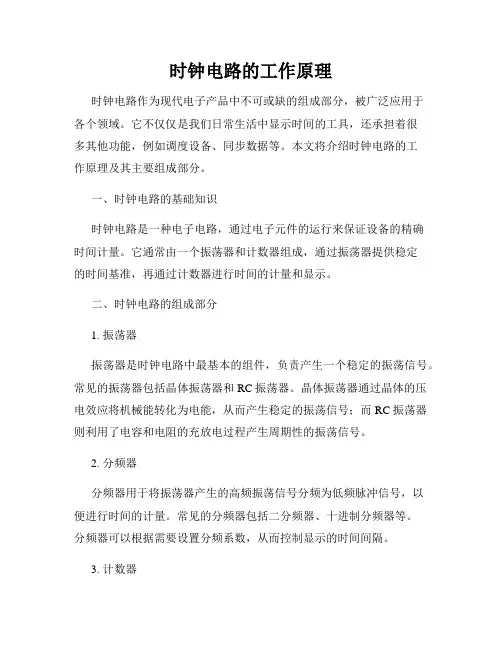

时钟电路的工作原理时钟电路作为现代电子产品中不可或缺的组成部分，被广泛应用于各个领域。
它不仅仅是我们日常生活中显示时间的工具，还承担着很多其他功能，例如调度设备、同步数据等。
本文将介绍时钟电路的工作原理及其主要组成部分。
一、时钟电路的基础知识时钟电路是一种电子电路，通过电子元件的运行来保证设备的精确时间计量。
它通常由一个振荡器和计数器组成，通过振荡器提供稳定的时间基准，再通过计数器进行时间的计量和显示。
二、时钟电路的组成部分1. 振荡器振荡器是时钟电路中最基本的组件，负责产生一个稳定的振荡信号。
常见的振荡器包括晶体振荡器和RC振荡器。
晶体振荡器通过晶体的压电效应将机械能转化为电能，从而产生稳定的振荡信号；而RC振荡器则利用了电容和电阻的充放电过程产生周期性的振荡信号。
2. 分频器分频器用于将振荡器产生的高频振荡信号分频为低频脉冲信号，以便进行时间的计量。
常见的分频器包括二分频器、十进制分频器等。
分频器可以根据需要设置分频系数，从而控制显示的时间间隔。
3. 计数器计数器是时钟电路中的关键组件，用于根据分频器输出的脉冲信号进行计数，并将计数结果转换为时间的表示形式。
计数器通常由触发器和逻辑门组成，通过递增或递减触发器内部存储的计数值来实现计数功能。
4. 显示模块显示模块用于将计数结果以可视化形式展示出来，一般为数码管或液晶显示屏。
数码管通过控制每个数字管的亮灭来显示对应的数字，而液晶显示屏则利用液晶分子的取向变化来显示图像或文字。
三、时钟电路的工作原理时钟电路的工作原理可以总结为以下几个步骤：1. 振荡器产生稳定的时钟信号，作为时钟电路的时间基准。
2. 分频器将振荡器输出的高频振荡信号进行分频，得到用于计数的低频脉冲信号。
3. 计数器根据分频器输出的脉冲信号进行计数，将计数结果转换为时间的表示形式。
4. 显示模块接收计数器的输出，将计数结果以可视化形式展示出来。
时钟电路的精确度和稳定性取决于振荡器的稳定性、分频器的精密度以及计数器的准确性。
单片机中时钟电路的作用时钟电路是单片机中非常重要的一部分，它为单片机提供了稳定的时序信号，使得单片机能够按照预定的时间顺序执行程序。
本文将从时钟电路的基本概念、作用原理、分类以及常见问题等方面进行详细介绍。
一、时钟电路的基本概念时钟电路是指一种产生稳定频率、稳定占空比的电路。
在单片机中，时钟电路主要用于为CPU提供基准时钟，以保证CPU内部各个模块的同步运行。
时钟信号可以是晶振信号、RC信号或者LC信号等。
其中晶振信号是最常用的时钟信号源，因为它具有频率稳定、温度稳定、寿命长等优点。
二、时钟电路的作用原理时钟电路主要由晶振、晶振振荡器、放大器、分频器等组成。
其中晶振作为时钟信号源，通过晶振振荡器产生稳定的时钟信号。
放大器将产生的信号放大，并通过分频器将时钟信号分频，以得到所需的时钟频率。
时钟频率的大小决定了单片机的运行速度，一般情况下，时钟频率越高，单片机的运行速度越快。
同时，时钟频率还会影响单片机的功耗，时钟频率越高，单片机的功耗越大。
三、时钟电路的分类按照时钟信号的类型，时钟电路主要分为晶振时钟电路和RC时钟电路两种。
晶振时钟电路是指使用晶振作为时钟信号源的电路，它具有频率稳定、温度稳定、寿命长等优点，适用于对时钟精度要求较高的场合。
RC时钟电路则是指使用RC电路作为时钟信号源的电路，它具有成本低、体积小等优点，适用于对时钟精度要求不高的场合。
四、常见问题及解决方法1. 时钟信号不稳定当时钟信号不稳定时，可能是晶振损坏或者晶振振荡器电路出了问题。
此时需要更换晶振或者检查振荡器电路，确保其正常工作。
2. 时钟频率不准确当时钟频率不准确时，可能是晶振或者分频器电路出了问题。
此时需要更换晶振或者检查分频器电路，确保其正常工作。
3. 时钟频率过高或者过低当时钟频率过高或者过低时，可能是分频器电路出了问题。
此时需要检查分频器电路，确保其正常工作。
时钟电路是单片机中非常重要的一部分，它为单片机提供了基准时钟，使得单片机能够按照预定的时间顺序执行程序。
时钟电路的工作原理时钟电路是一种常见而重要的电子电路，用于测量和显示时间。
它在各种电子设备和系统中广泛应用，如电子手表、计算机、手机等。
本文将介绍时钟电路的工作原理及其基本组成部分。
一、时钟电路的基本原理时钟电路的基本原理是利用稳定振荡信号来进行时间计数，从而精确地测量和显示时间。
它通常由时钟振荡器、计数器和显示器等组件组成。
1. 时钟振荡器时钟振荡器是时钟电路的核心部分，它产生稳定的振荡信号以供后续的计数和显示。
常见的时钟振荡器有晶体振荡器和RC振荡器。
晶体振荡器是一种利用石英晶体具有稳定振荡特性的原理制作的振荡器。
石英晶体具有机械和电学耦合效应，使得它在外加电场或机械应力作用下能够迅速振荡。
晶体振荡器一般采用谐振回路结构，通过与晶体振荡频率相匹配的电路使其发生共振，从而输出稳定的振荡信号。
RC振荡器则利用电容和电阻组成的回路产生振荡信号。
由于电容和电阻的性质不够稳定，RC振荡器的频率相对较不精确，但在一些简单的应用中仍然可以满足需求。
2. 计数器计数器是时钟电路的另一个重要组成部分，它通过计数功能实现时间的测量和累加。
计数器根据时钟振荡器提供的脉冲信号进行计数，从而实现时间的推移。
计数器可以分为同步计数器和异步计数器两种类型。
同步计数器在每个脉冲信号到达时，所有的触发器同时更新计数器的值；异步计数器则是在一个或多个特定的触发器翻转时，才会更新计数器的值。
根据需要，可以选择适当的计数器类型。
3. 显示器显示器用于将计数器的结果以可视化的方式展示出来，以便观察者能够直观地了解时间的流逝。
常见的显示器种类包括数码管、液晶显示器和LED显示器等。
数码管是一种类似于七段显示器的数字显示设备，它由七个LED 灯组成，每个灯代表一个数字。
通过控制LED的亮灭状态，可以实现各种数字的显示。
液晶显示器则利用液晶材料的特性，通过控制液晶层的电场来实现显示。
液晶显示器具有较高的分辨率和显示效果，广泛应用在各种电子设备中。

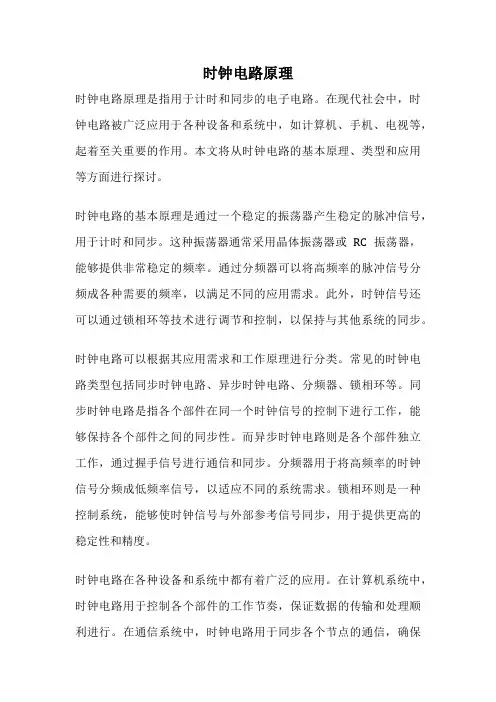

时钟电路原理时钟电路原理是指用于计时和同步的电子电路。
在现代社会中，时钟电路被广泛应用于各种设备和系统中，如计算机、手机、电视等，起着至关重要的作用。
本文将从时钟电路的基本原理、类型和应用等方面进行探讨。
时钟电路的基本原理是通过一个稳定的振荡器产生稳定的脉冲信号，用于计时和同步。
这种振荡器通常采用晶体振荡器或RC振荡器，能够提供非常稳定的频率。
通过分频器可以将高频率的脉冲信号分频成各种需要的频率，以满足不同的应用需求。
此外，时钟信号还可以通过锁相环等技术进行调节和控制，以保持与其他系统的同步。
时钟电路可以根据其应用需求和工作原理进行分类。
常见的时钟电路类型包括同步时钟电路、异步时钟电路、分频器、锁相环等。
同步时钟电路是指各个部件在同一个时钟信号的控制下进行工作，能够保持各个部件之间的同步性。
而异步时钟电路则是各个部件独立工作，通过握手信号进行通信和同步。
分频器用于将高频率的时钟信号分频成低频率信号，以适应不同的系统需求。
锁相环则是一种控制系统，能够使时钟信号与外部参考信号同步，用于提供更高的稳定性和精度。
时钟电路在各种设备和系统中都有着广泛的应用。
在计算机系统中，时钟电路用于控制各个部件的工作节奏，保证数据的传输和处理顺利进行。
在通信系统中，时钟电路用于同步各个节点的通信，确保数据的准确传输。
在数字电路中，时钟电路用于控制触发器的时序，实现各种逻辑功能。
在消费电子产品中，时钟电路用于控制显示屏幕的刷新率，保证图像显示的流畅性。
总的来说，时钟电路原理是现代电子技术中不可或缺的一部分，其稳定性和精确性对系统的正常运行和性能提升起着至关重要的作用。
通过对时钟电路的深入理解和研究，可以更好地应用于各种领域，推动技术的发展和进步。
希望本文对读者对时钟电路原理有所启发和帮助。
主板时钟电路工作原理时钟电路是计算机主板上的一个重要组成部份，它负责产生和控制计算机系统中各个部件的时序信号，确保它们能够按照正确的时间顺序进行工作。
本文将详细介绍主板时钟电路的工作原理。
一、时钟信号的产生主板时钟电路通常由一个晶体振荡器和相应的频率分频电路组成。
晶体振荡器是主板时钟电路的核心部件，它通过利用晶体的谐振特性来产生稳定的振荡信号。
晶体振荡器的频率由晶体的物理特性决定，通常为4MHz、8MHz或者更高的频率。
晶体振荡器产生的振荡信号经过频率分频电路进行分频，得到不同频率的时钟信号。
这些时钟信号被用于驱动计算机系统中的各个部件，如CPU、内存、总线等。
二、时钟信号的分频时钟信号的分频是为了将高频率的振荡信号转换为适合不同部件工作的低频率信号。
不同的部件对时钟信号的要求不同，因此需要根据实际情况进行分频。
例如，CPU对时钟信号的要求较高，通常需要一个较高频率的时钟信号来驱动其内部的运算逻辑。
而内存则对时钟信号的要求相对较低，通常使用较低频率的时钟信号即可。
在主板时钟电路中，通常会使用锁相环（PLL）来实现时钟信号的分频。
PLL是一种电路，可以根据输入的参考信号和反馈信号来产生稳定的输出时钟信号。
三、时钟信号的分配主板时钟电路会将分频后的时钟信号分配给不同的部件。
通常会有一个时钟分配器来实现这个功能。
时钟分配器可以根据不同的部件的时钟需求，将合适的时钟信号分配给它们。
时钟分配器通常会有多个时钟输出通道，每一个通道可以输出不同的时钟频率。
这样可以满足不同部件对时钟信号频率的需求。
四、时钟信号的同步在计算机系统中，不同部件之间需要进行数据的传输和交互。
为了确保数据的正确传输，时钟信号的同步是非常重要的。
主板时钟电路中通常会有一个时钟同步电路，用于确保各个部件的时钟信号保持同步。
时钟同步电路通常会使用锁存器等元件来实现。
时钟同步电路会根据输入的时钟信号，生成一个同步的时钟信号，并将其分配给各个部件。

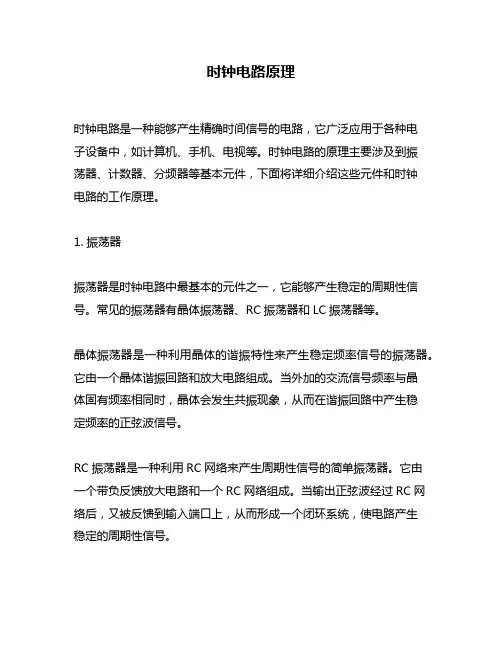

时钟电路原理时钟电路是一种能够产生精确时间信号的电路，它广泛应用于各种电子设备中，如计算机、手机、电视等。
时钟电路的原理主要涉及到振荡器、计数器、分频器等基本元件，下面将详细介绍这些元件和时钟电路的工作原理。
1. 振荡器振荡器是时钟电路中最基本的元件之一，它能够产生稳定的周期性信号。
常见的振荡器有晶体振荡器、RC振荡器和LC振荡器等。
晶体振荡器是一种利用晶体的谐振特性来产生稳定频率信号的振荡器。
它由一个晶体谐振回路和放大电路组成。
当外加的交流信号频率与晶体固有频率相同时，晶体会发生共振现象，从而在谐振回路中产生稳定频率的正弦波信号。
RC振荡器是一种利用RC网络来产生周期性信号的简单振荡器。
它由一个带负反馈放大电路和一个RC网络组成。
当输出正弦波经过RC网络后，又被反馈到输入端口上，从而形成一个闭环系统，使电路产生稳定的周期性信号。
LC振荡器是一种利用LC谐振回路来产生周期性信号的振荡器。
它由一个带负反馈放大电路和一个LC谐振回路组成。
当输出正弦波经过LC谐振回路后，又被反馈到输入端口上，从而形成一个闭环系统，使电路产生稳定的周期性信号。
2. 计数器计数器是一种能够对输入脉冲进行计数并输出对应计数值的电路。
常见的计数器有二进制计数器、BCD计数器等。
二进制计数器是一种能够对输入脉冲进行二进制计数并输出对应二进制值的电路。
它通常由多个锁存器和门电路组成，每个锁存器都可以存储一个二进制位。
当输入脉冲到达时，锁存器中的值会加1，并通过门电路传递给下一级锁存器。
BCD计数器是一种能够对输入脉冲进行十进制计数并输出对应BCD 码值的电路。
它通常由多个锁存器和门电路组成，每个锁存器可以存储4位BCD码。
当输入脉冲到达时，锁存器中的值会加1，并通过门电路传递给下一级锁存器。
当锁存器中的BCD码达到9时，需要进行进位操作。
3. 分频器分频器是一种能够将输入信号分频输出的电路。
它通常由多个触发器和门电路组成。
触发器是一种能够存储一个二进制位并在时钟信号到达时进行状态转换的电路。

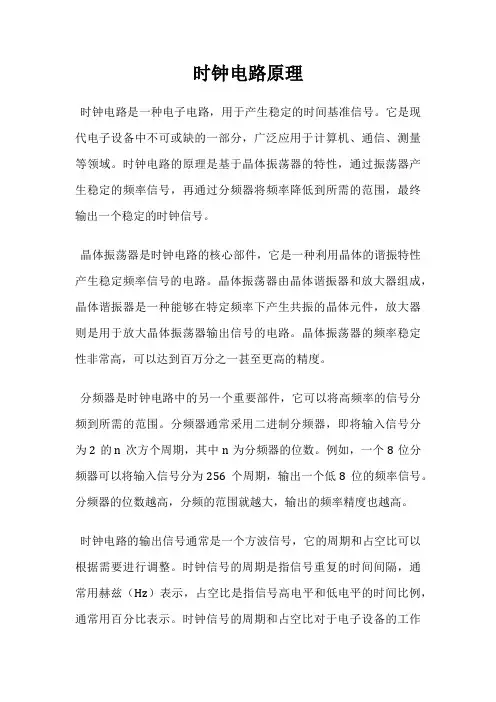

时钟电路原理
时钟电路是一种电子电路，用于产生稳定的时间基准信号。
它是现代电子设备中不可或缺的一部分，广泛应用于计算机、通信、测量等领域。
时钟电路的原理是基于晶体振荡器的特性，通过振荡器产生稳定的频率信号，再通过分频器将频率降低到所需的范围，最终输出一个稳定的时钟信号。
晶体振荡器是时钟电路的核心部件，它是一种利用晶体的谐振特性产生稳定频率信号的电路。
晶体振荡器由晶体谐振器和放大器组成，晶体谐振器是一种能够在特定频率下产生共振的晶体元件，放大器则是用于放大晶体振荡器输出信号的电路。
晶体振荡器的频率稳定性非常高，可以达到百万分之一甚至更高的精度。
分频器是时钟电路中的另一个重要部件，它可以将高频率的信号分频到所需的范围。
分频器通常采用二进制分频器，即将输入信号分为2的n次方个周期，其中n为分频器的位数。
例如，一个8位分频器可以将输入信号分为256个周期，输出一个低8位的频率信号。
分频器的位数越高，分频的范围就越大，输出的频率精度也越高。
时钟电路的输出信号通常是一个方波信号，它的周期和占空比可以根据需要进行调整。
时钟信号的周期是指信号重复的时间间隔，通常用赫兹（Hz）表示，占空比是指信号高电平和低电平的时间比例，通常用百分比表示。
时钟信号的周期和占空比对于电子设备的工作
非常重要，它们决定了设备的时序和稳定性。
时钟电路是现代电子设备中不可或缺的一部分，它通过晶体振荡器和分频器产生稳定的时间基准信号，为设备的工作提供了准确的时序和稳定性。
随着电子技术的不断发展，时钟电路的应用范围也在不断扩大，未来它将继续发挥重要的作用。

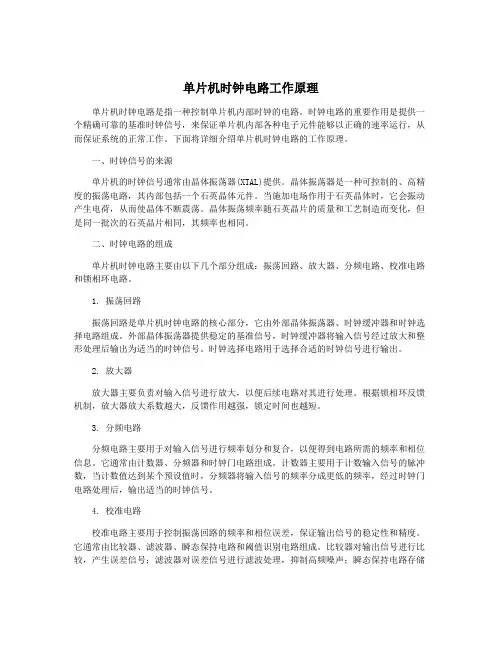

单片机时钟电路工作原理单片机时钟电路是指一种控制单片机内部时钟的电路。
时钟电路的重要作用是提供一个精确可靠的基准时钟信号，来保证单片机内部各种电子元件能够以正确的速率运行，从而保证系统的正常工作。
下面将详细介绍单片机时钟电路的工作原理。
一、时钟信号的来源单片机的时钟信号通常由晶体振荡器(XTAL)提供。
晶体振荡器是一种可控制的、高精度的振荡电路，其内部包括一个石英晶体元件。
当施加电场作用于石英晶体时，它会振动产生电荷，从而使晶体不断震荡。
晶体振荡频率随石英晶片的质量和工艺制造而变化，但是同一批次的石英晶片相同，其频率也相同。
二、时钟电路的组成单片机时钟电路主要由以下几个部分组成：振荡回路、放大器、分频电路、校准电路和锁相环电路。
1. 振荡回路振荡回路是单片机时钟电路的核心部分，它由外部晶体振荡器、时钟缓冲器和时钟选择电路组成。
外部晶体振荡器提供稳定的基准信号，时钟缓冲器将输入信号经过放大和整形处理后输出为适当的时钟信号。
时钟选择电路用于选择合适的时钟信号进行输出。
2. 放大器放大器主要负责对输入信号进行放大，以便后续电路对其进行处理。
根据锁相环反馈机制，放大器放大系数越大，反馈作用越强，锁定时间也越短。
3. 分频电路分频电路主要用于对输入信号进行频率划分和复合，以便得到电路所需的频率和相位信息。
它通常由计数器、分频器和时钟门电路组成。
计数器主要用于计数输入信号的脉冲数，当计数值达到某个预设值时，分频器将输入信号的频率分成更低的频率，经过时钟门电路处理后，输出适当的时钟信号。
4. 校准电路校准电路主要用于控制振荡回路的频率和相位误差，保证输出信号的稳定性和精度。
它通常由比较器、滤波器、瞬态保持电路和阈值识别电路组成。
比较器对输出信号进行比较，产生误差信号；滤波器对误差信号进行滤波处理，抑制高频噪声；瞬态保持电路存储上一次误差信号，并将其与当前误差信号进行比较，产生改善信号；阈值识别电路用于判断改善信号的幅度是否达到控制要求，以便决定是否开启内部自动校准电路。
主板时钟电路工作原理一、引言主板时钟电路是计算机主板上的一个重要部分，它负责为计算机系统提供准确的时钟信号，保证各个硬件设备的协调工作。
本文将详细介绍主板时钟电路的工作原理。
二、主板时钟电路的组成主板时钟电路主要由晶体振荡器、时钟发生器、时钟分频器和时钟缓冲器等组成。
1. 晶体振荡器晶体振荡器是主板时钟电路的核心部件，它采用了压电效应使晶体在电场的作用下发生机械振动，产生稳定的频率信号。
常见的晶体振荡器有石英晶体振荡器和陶瓷晶体振荡器。
2. 时钟发生器时钟发生器接收晶体振荡器的频率信号，并根据需求生成不同频率的时钟信号。
它通常由锁相环（PLL）和频率合成器组成，能够根据需要调整时钟频率。
3. 时钟分频器时钟分频器接收时钟发生器的时钟信号，并将其分频为较低频率的时钟信号，以供不同硬件设备使用。
分频器通常采用计数器实现，通过设定计数器的初始值和计数规则来实现分频功能。
4. 时钟缓冲器时钟缓冲器接收分频后的时钟信号，并通过放大和整形等处理，将时钟信号的幅度和波形调整为适合各个硬件设备使用的标准信号。
三、主板时钟电路的工作原理主板时钟电路的工作原理可以分为以下几个步骤：1. 晶体振荡器产生频率稳定的振荡信号。
晶体振荡器通过晶体的压电效应使其发生机械振动，产生频率稳定的振荡信号。
晶体的振荡频率由晶体的物理特性决定，一般为几十MHz至几百MHz。
2. 时钟发生器根据需要生成不同频率的时钟信号。
时钟发生器接收晶体振荡器的振荡信号，并通过锁相环和频率合成器等技术，将其转换为稳定的时钟信号，并根据需要生成不同频率的时钟信号。
3. 时钟分频器将时钟信号分频为较低频率的时钟信号。
时钟分频器接收时钟发生器的时钟信号，通过计数器的计数规则和初始值设定，将时钟信号分频为较低频率的时钟信号，以供不同硬件设备使用。
4. 时钟缓冲器调整时钟信号的幅度和波形。
时钟缓冲器接收分频后的时钟信号，通过放大和整形等处理，将时钟信号的幅度和波形调整为适合各个硬件设备使用的标准信号。
时钟电路原理时钟电路原理是现代电子技术中非常重要的一部分，它在各种电子设备中都发挥着至关重要的作用。
时钟电路可以理解为一个用于产生稳定周期信号的电路，它是整个电子系统中的“心脏”，负责统一协调各个部件的工作节奏，确保它们按照正确的顺序和时间进行工作。
时钟电路的设计原理包括振荡器、分频器和锁相环等部分。
振荡器是时钟电路中最基础的部分，它能够产生一个稳定的周期信号，作为整个系统的时钟信号。
振荡器的稳定性和精确度对整个系统的性能有着至关重要的影响，因此在设计时需要考虑到各种因素，如温度变化、电压波动等。
分频器则用于将振荡器产生的高频信号分频为系统需要的低频信号，以适应不同部件的工作速度。
锁相环是一种通过不断调整相位来实现稳定频率输出的电路，它在数字信号处理、通信系统等领域有着广泛的应用。
时钟电路的工作原理可以用一个简单的类比来理解：就好像一个指挥家在指挥乐团演奏一样，时钟信号就是指挥家的指挥棒，各个部件就是乐团的乐器，只有在指挥家的指挥下，乐团才能按照正确的节奏和音调进行演奏。
如果没有时钟信号的统一协调，各个部件就会像一群没有指挥的乐手一样，无法进行有效的合作，整个系统就会陷入混乱。
时钟电路的稳定性和精确度对整个系统的性能有着重要的影响。
一个好的时钟电路可以提高系统的工作效率，减少能量消耗，提高系统的可靠性和稳定性。
因此，在设计电子设备时，时钟电路的设计是至关重要的一环，需要充分考虑到各种因素，保证时钟信号的稳定性和精确度。
总的来说，时钟电路原理是现代电子技术中不可或缺的一部分，它扮演着统一协调各个部件工作的重要角色。
通过对时钟电路的深入理解和优化设计，可以提高电子设备的性能和可靠性，推动电子技术的发展和进步。
希望通过本文的介绍，读者能够更加深入地了解时钟电路的原理和重要性，为电子技术的学习和应用提供一定的参考和帮助。
什么是时钟电路及其在电子设备中的作用时钟电路是一种用于产生稳定、精确的时钟信号的电路。
时钟信号在电子设备中起到非常重要的作用，它是设备内各个部件之间协调工作的基础。
本文将介绍时钟电路的基本原理，以及它在电子设备中的作用。
一、时钟电路的基本原理时钟电路的基本原理是利用振荡器产生稳定的周期性信号。
常见的振荡器有晶体振荡器、电感振荡器、RC振荡器等。
其中最常用的是晶体振荡器，它基于晶体的特性产生稳定的频率信号。
晶体振荡器由晶体谐振电路和放大电路组成。
晶体谐振电路负责产生谐振振荡信号，放大电路则将信号增强并输出。
晶体振荡器的频率由晶体的物理特性和工作条件决定，通常可以达到非常高的精度和稳定性。
二、时钟电路在电子设备中的作用1. 同步控制时钟电路通过提供统一的时钟信号，使设备内各个部件能够按照同步的方式工作。
在数字电子设备中，各个元件的工作步骤和计时都依赖于时钟信号。
时钟信号的存在保证了设备内各个部件之间的数据传输和处理协调一致，避免了数据错位和混乱。
2. 时序控制时钟信号还可以用于实现电子设备内的时序控制。
通过控制时钟信号的频率和时长，可以对各个元件的工作时间和工作顺序进行精确调控。
例如，在微处理器中，时钟信号会指导各个执行单元的工作过程和时序，确保指令的执行顺序正确无误。
3. 频率同步时钟信号还可以用于设备之间的频率同步。
在通信设备中，时钟信号可以在发送和接收数据之间建立同步联系，确保数据的传输精确无误。
此外，在音频和视频设备中，时钟信号也常用于同步音视频信号，避免播放内容的卡顿和失真。
4. 节能控制另一个重要的作用是实现设备的节能控制。
通过控制时钟信号的频率和工作时间，可以根据设备的实际运行需求合理调整能量的消耗。
例如，在移动设备中，可以根据使用频率和处理需求降低时钟信号的频率和工作时间，从而延长电池的使用寿命。
三、总结时钟电路是电子设备中非常重要的组成部分，它为设备内各个部件的工作提供了统一的时序和同步。
1?时钟供电电路组成时钟电路主要由时钟发生器（时钟芯片）、Hz晶振、电容、电阻和电感等组成。
●? 时钟芯片时钟芯片主要有IC S. Winbond、 PhaseLink. C-Media、IC. IMI等几个品牌，主板上见得最多的是ICS和Winbond两种，如图6-1、图6-2所示。
●? 晶振时钟芯片通常使用的晶振，如图6-3所示。
晶振与电容组成一个谐振回路，从晶振的两脚之问产生的频率输入到时钟芯片，如图6-4所示。
判断品振是否工作，可以用万用表测量晶振两脚分别对地是否有电压（以上），这是晶振工作的前提条件，再用示波器测量晶振任意一脚是否有与标称频率相同的振荡正弦波输出（这是最准确的方法）。
在没有示波器的情况下，可以直接更换新的晶振和谐振电容，用替换法来排除故障。
2? 时钟电路工作原理时钟电路的1=作原理图，如图6-5所示。
时钟芯片有电压输入后（有的时钟芯片还有一组电压），再有一个电源好信号，表示主板各部位所有的供电止常，于是时钟芯片开始工作。
晶振两脚产生的基本频率输入到时钟芯片内部的振荡器，从振荡器出来的基本频率经过“频率扩展锁相网路”进行频率扩展后输入到各个分频器，最后得到不同频率的时钟输出。
初始默认输出频率由频率选择锁存器输入引脚FS（4:0）设置，之后可以通过IIC 总线再进行设置。
多数时钟芯片都支持IIC总线控制，通过一根双向的数据线（SDATA）和一根时钟线（ SCLK）对芯片的时钟输出频率进行设置。
图6-5中：48MHz? USB与48MHz? DOT为固定48MHz时钟输出；3V66（3：1）共3组为的66M Hz时钟输出：CPUCLKT （2:0）共3组为CPU时钟输出；CPUCLKC （2:0）共3组为CPU时钟输出，与CPUCLKT互为反相；PCI CLK （6:0）共7组为 33MHz的PCI时钟输出，输出到PCI插槽，有多少个PCI插槽就使用多少组。
主板的时钟分布如图6-6所示，内存总线时钟由北桥供给，部分主板电路设计有独立的内存时钟发生器，如图中虚线所示。
时钟电路工作原理
时钟电路是一种能够产生固定时间间隔信号或频率信号的电路。
它通常基于晶体振荡器的原理工作，晶体振荡器是一种能够稳定振荡的电路。
时钟电路的主要组成部分包括晶体振荡器、频率分频器和计数器。
晶体振荡器负责产生一个高频率的正弦波信号，然后通过频率分频器将其分频为需要的信号。
计数器会根据分频器输出的信号进行计数，并在达到设定的计数值时产生一个输出脉冲。
这个输出脉冲就是时钟信号。
在时钟电路中，晶体振荡器起到稳定振荡的作用。
晶体振荡器中通常采用石英晶体，它能够通过压电效应将电能转化为机械振动，并通过共振回路使得振动稳定下来。
晶体振荡器的频率由晶体的物理特性决定，因此具有很高的稳定性和精度。
频率分频器的作用是将晶体振荡器产生的高频率信号分频为需要的低频率信号。
它通常采用一系列的分频器级联起来，每个分频器都会将输入信号的频率减半。
通过反复分频，最终可以得到所需的时钟频率。
计数器根据分频器输出的信号进行计数，并在达到设定的计数值时产生一个输出脉冲。
计数值的设定可以通过电路设计来实现，例如使用可编程逻辑器件或开关来选择计数器的初始值。
输出脉冲可以用来驱动其他电路的工作，例如数字系统中的时序控制。
时钟电路广泛应用于各种领域，特别是数字电路和通信系统中。
它不仅可以提供稳定的时钟信号，还可以控制系统的时序和同步操作，确保各个模块之间的协调工作。
1?时钟供电电路组成时钟电路主要由时钟发生器（时钟芯片）、Hz晶振、电容、电阻和电感等组成。
●? 时钟芯片时钟芯片主要有IC S. Winbond、 PhaseLink. C-Media、IC. IMI等几个品牌，主板上见得最多的是ICS和Winbond两种，如图6-1、图6-2所示。
●? 晶振时钟芯片通常使用的晶振，如图6-3所示。
晶振与电容组成一个谐振回路，从晶振的两脚之问产生的频率输入到时钟芯片，如图6-4所示。
判断品振是否工作，可以用万用表测量晶振两脚分别对地是否有电压（以上），这是晶振工作的前提条件，再用示波器测量晶振任意一脚是否有与标称频率相同的振荡正弦波输出（这是最准确的方法）。
在没有示波器的情况下，可以直接更换新的晶振和谐振电容，用替换法来排除故障。
2? 时钟电路工作原理时钟电路的1=作原理图，如图6-5所示。
时钟芯片有电压输入后（有的时钟芯片还有一组电压），再有一个电源好信号，表示主板各部位所有的供电止常，于是时钟芯片开始工作。
晶振两脚产生的基本频率输入到时钟芯片内部的振荡器，从振荡器出来的基本频率经过“频率扩展锁相网路”进行频率扩展后输入到各个分频器，最后得到不同频率的时钟输出。
初始默认输出频率由频率选择锁存器输入引脚FS（4:0）设置，之后可以通过IIC 总线再进行设置。
多数时钟芯片都支持IIC总线控制，通过一根双向的数据线（SDATA）和一根时钟线（ SCLK）对芯片的时钟输出频率进行设置。
图6-5中：48MHz? USB与48MHz? DOT为固定48MHz时钟输出；3V66（3：1）共3组为的66M Hz时钟输出：CPUCLKT （2:0）共3组为CPU时钟输出；CPUCLKC （2:0）共3组为CPU时钟输出，与CPUCLKT互为反相；PCI CLK （6:0）共7组为 33MHz的PCI时钟输出，输出到PCI插槽，有多少个PCI插槽就使用多少组。
主板的时钟分布如图6-6所示，内存总线时钟由北桥供给，部分主板电路设计有独立的内存时钟发生器，如图中虚线所示。
1时钟供电组成
时钟电路主要由时钟发生器（时钟芯片）、、、和等组成。
● 时钟芯片时钟芯片主要有S. Winbond、 PhaseLink. C-Medi
a、IC. IMI等几个品牌，主板上见得最多的是ICS和Winbond两种，如图6-1、图6-2所示。
● 晶振
时钟芯片通常使用的晶振，如图6-3所示。
晶振与组成一个谐振回路，从晶振的两脚之问产生的输入到时钟芯片，如图6-4所示。
判断品振是否工作，可以用测量晶振两脚分别对地是否有（以上），这是晶振工作的前提条件，再用示波器测量晶振任意一脚是否有与标称频率相同的振荡正弦波输出（这是最准确的方法）。
在没有示波器的情况下，可以直接更换新的晶振和谐振电容，用替换法来排除故障。
2 时钟电路工作原理
时钟电路的1=作原理图，如图6-5所示。
时钟芯片有电压输入后（有的时钟芯片还有一组电压），再有一个好信号，表示主板各部位所有的供电止常，于是时钟芯片开始工作。
晶振两脚产生的基本频率输入到时钟芯片内部的，从振荡器出来的基本频率经过“频率扩展锁相网路”进行频率扩展后输入到各个，
最后得到不同频率的时钟输出。
初始默认输出频率由频率选择锁存器输入引脚FS（4:0）设置，之后可以通过IIC总线再进行设置。
多数时钟芯片都支持IIC总线控制，通过一根双向的数据线（SD ATA）和一根时钟线（ SCLK）对芯片的时钟输出频率进行设置。
图6-5中：
48MHz USB与48MHz DOT为固定48MHz时钟输出；3V66（3：1）共3组为的66MHz时钟输出：
CPUCLKT （2:0）共3组为CPU时钟输出；CPUCLKC （2:0）共3组为CPU时钟输出，与CPUCLKT互为；CLK （6:0）共7组为 33MHz 的PCI时钟输出，输出到PCI插槽，有多少个PCI插槽就使用多少组。
主板的时钟分布如图6-6所示，内存总线时钟由北桥供给，部分主板电路设计有独立的内存时钟发生器，如图中虚线所示。
外频进入CPU后，乘以CPU的就是CPU实际的运行频率。
例如外频是200MHz，CPU的倍频是14，那么CPU的实际运行频率是：200MHz ×14=。
前端总线的频率是外频的整倍数。
例如外频足133MHz，CPU 需要使用的前端总线频率是533MHz，那么就必须将133MHz外频4倍扩展，即133MHz×4=532MHz≈533MHz。
3 时钟电路故障检测
时钟电路故障通常足：全部无时钟，部分无时钟，时钟信号幅值（最高点电压）偏低。
其表现是开机无显示或不能开机。
诊断卡只能诊断PCI插槽或插槽有无时钟信号，并不代表主板其他部分的时钟就正常。
最好使用示波器测量各个插槽的时钟输入脚或时钟芯片的各个时钟输出脚，看其频率和幅值是否符合，这是最准确的方法。
现在的CPU外频都已达到200MHz或更高，所以要测量CPU外频，要求示波器的带宽应在200MHz以上。
在无示波器的情况下，可以使用来测时钟信号的幅值。
PCI、AGP 插槽的时钟信号幅值应该在以上，CPU的时钟信号应在以上。
时钟电路故障可以简单地分为时钟芯片故障和时钟芯片外围电路故障。
对于全部无时钟的故障，主要原因有：时钟芯片外围无供电输入、谐振回路不工作、时钟芯片损坏，前二者就属于时钟芯片外围电路故障。
对于部分无时钟或时钟幅值偏低的故障，主要原因有：与时钟输出引脚相连的断路或对地短路、时钟芯片内部部分电路损坏。
相应的检测流程图如图6-7和图6-8所示。
