戴维南定理与诺顿定理实验报告

戴维南定理和诺顿定理的验证实验报告戴维南定理和诺顿定理是电路分析中最为重要的定理之一，可用于简化电路分析并找出电路中各元件的电流和电压。

本文将介绍验实验过程和实验结果。

实验材料和器材1.直流电源2.多用万用表3.电流表4.电压表5.R1=2ohm的电阻6.R2=3ohm的电阻7.R3=4ohm的电阻8.R4=3ohm的电阻9.R5=2ohm的电阻10.基板11.导线实验方法：1.按照电路图连接电路2.将电压表和电流表依次连接到电路中的各个位置，记录下各个元件的电流和电压大小。

3.分别用戴维南定理和诺顿定理计算电路中各电阻负载的电流和电压大小，并与实验结果进行比对，验证定理的正确性。

实验结果:1.使用万用表分别测量R1，R2，R3，R4，R5电阻每个电阻的电阻值。

2.将R1，R2和R3按照电路图所示连接到基板上，并将电路接到电源。

3.使用电压表和电流表测量电路中各个电阻的电压和电流值，记录下来。

记录表格如下:元件名称测量电压（V）测量电流（A）R1R2R34.根据测量结果和欧姆定律，可以得到R1，R2和R3的电阻值分别为2ohms，3ohms和4ohms。

戴维南定理验证：按照戴维南定理的步骤，将电路图中的电源和R1电阻两端截开，得到下图所示的电路。

[图片]按照戴维南定理的公式计算，可得到R1电阻负载的电流为1.5A，电压为3V。

比对实验结果，可得到实验测量结果和戴维南定理计算结果一致。

通过本次实验，我们验证了戴维南定理和诺顿定理的正确性，证明了这两个定理在电路分析中的作用和重要性。

在实际应用中，可以结合这些定理来简化电路分析，减少计算量和提高分析效率。

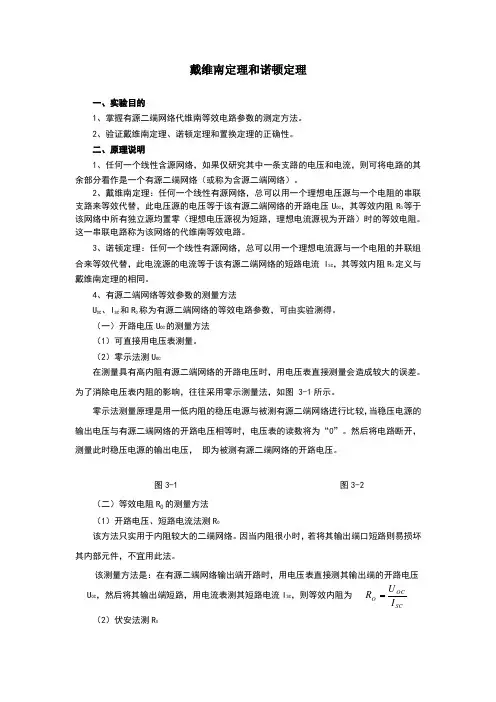

戴维南定理和诺顿定理一、实验目的1、掌握有源二端网络代维南等效电路参数的测定方法。

2、验证戴维南定理、诺顿定理和置换定理的正确性。

二、原理说明1、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源二端网络）。

2、戴维南定理：任何一个线性有源网络，总可以用一个理想电压源与一个电阻的串联支路来等效代替，此电压源的电压等于该有源二端网络的开路电压U 0C ，其等效内阻R 0等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。

这一串联电路称为该网络的代维南等效电路。

3、诺顿定理：任何一个线性有源网络，总可以用一个理想电流源与一个电阻的并联组合来等效代替，此电流源的电流等于该有源二端网络的短路电流 I SC ，其等效内阻R 0定义与戴维南定理的相同。

4、有源二端网络等效参数的测量方法U 0C 、I SC 和R 0称为有源二端网络的等效电路参数，可由实验测得。

（一）开路电压U OC 的测量方法 （1）可直接用电压表测量。

（2）零示法测U OC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。

为了消除电压表内阻的影响，往往采用零示测量法，如图 3-1所示。

零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。

然后将电路断开，测量此时稳压电源的输出电压， 即为被测有源二端网络的开路电压。

图3-1 图3-2（二）等效电阻R 0的测量方法 （1）开路电压、短路电流法测R 0该方法只实用于内阻较大的二端网络。

因当内阻很小时，若将其输出端口短路则易损坏其内部元件，不宜用此法。

该测量方法是：在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U 0C ，然后将其输出端短路，用电流表测其短路电流I SC ，则等效内阻为 SCOCO I U R （2）伏安法测R 0用电压表、电流表测出有源二端网络的外特性如图3-2所示。

戴维南定理和诺顿定理实验报告戴维南定理和诺顿定理是电路理论中非常重要的两个定理，它们为我们理解和分析电路提供了重要的理论支持。

本次实验旨在通过实际操作验证戴维南定理和诺顿定理，并对实验结果进行分析和讨论。

实验一，验证戴维南定理。

首先，我们搭建了一个包含多个电阻的电路，并通过测量电路中各个电阻的电压和电流，得到了电路的电压-电流特性曲线。

然后，我们通过改变电路中的电阻值，重新测量电路的电压-电流特性曲线。

最后，我们根据戴维南定理，将电路简化为一个等效的电压源和电阻，通过比较原始电路和简化电路的特性曲线，验证了戴维南定理的有效性。

实验二，验证诺顿定理。

在这个实验中，我们利用相同的电路，通过测量电路中的电压和电流，得到了电路的电压-电流特性曲线。

然后，我们将电路简化为一个等效的电流源和电阻，重新测量电路的电压-电流特性曲线。

通过比较原始电路和简化电路的特性曲线，验证了诺顿定理的有效性。

实验结果分析。

通过实验验证，我们发现戴维南定理和诺顿定理在实际电路中具有很高的适用性。

戴维南定理告诉我们，任何线性电路都可以用一个等效的电压源和电阻来表示，而诺顿定理则告诉我们，任何线性电路都可以用一个等效的电流源和电阻来表示。

这些定理为我们分析复杂电路提供了便利，使得我们可以通过简化电路结构来更好地理解电路的特性和行为。

结论。

通过本次实验，我们验证了戴维南定理和诺顿定理在实际电路中的有效性，这些定理为我们理解和分析电路提供了重要的理论基础。

在今后的电路设计和分析中，我们可以充分利用这些定理，简化复杂电路的分析过程，提高工作效率，更好地理解电路的行为。

总结。

戴维南定理和诺顿定理是电路理论中的重要定理，通过本次实验，我们验证了它们在实际电路中的有效性。

这些定理为我们提供了简化电路分析的方法，为电路设计和分析提供了重要的理论支持。

希望通过本次实验，能够加深对这些定理的理解，提高电路分析能力，为今后的学习和工作打下良好的基础。

戴维南定理和诺顿定理验证实验报告（参考）戴维南定理和诺顿定理验证实验报告（参考）第二篇：戴维南和诺顿等效电路 2200字《电路与电子学基础》实验报告实验名称戴维南和诺顿等效电路班级学号姓名实验1 戴维南和诺顿等效电路一、实验目的1.对一个已知网络，求出它的戴维南等效电路。

2.对一个已知网络，求出它的诺顿等效电路。

3.确定戴维南定理的真实性。

4.确定诺顿定理的真实性。

5.对一个已知网络，确定它的戴维南等效电路。

6.对一个已知网络，确定它的诺顿等效电路。

二、实验器材直流电压电源 1个直流电压表 1个直流电流表 1个电阻数个三、实验步骤1.在电子工作平台上建立如图1-1所示的实验电路。

2.以鼠标左键单击仿真电源开关，激活该电路，测量a-b两端开路电压Voc。

实验测得a-b两端开路电压Voc=4.950 V3.根据图1-1所示的电路的元件值，计算a-b两端的电压Voc。

根据两电阻串联分压原理可得? Voc=10*10/(10+10)=5 V4.在电子工作平台上建立如图1-2所示的实验电路。

5.以鼠标左键单击仿真电源开关，激活该电路，测量a-b两端的短路电流Isc。

实验测得a-b两端的短路电流 Isc=500.0 uA6.根据图1-2所示的电路元件值，计算短路电流Isc。

计算时应该用一个短导线代替电流表。

由图易知：r2和r3并联再与r1串联计算r1//r2=1/(1/5+1/10)=3.33333 k ohm所以干路总电阻 R=10+3.33333=13.33333 k ohm所以干路电流为 I=10/13.33333=0.75 mA =750 uA再由并联分流原理可得Isc=750×10/15 = 500.0 uA7.根据Voc和Isc的测量值，计算戴维南电压Vtn和戴维南电阻Req。

Req=Voc/Isc=4.95/500*10^-6=9900 ohmVtn=4.95 V8.根据步骤7的计算值，画出戴维南等效电路。
