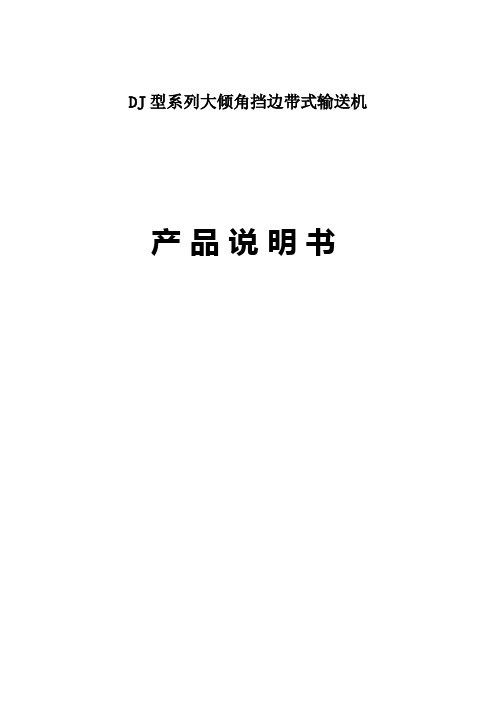

DJ型系列大倾角挡边带式输送机产品说明书目录一、前言二、带式输送机的特点及应用范围三、产品的名称、型号及规格四、产品的主要性能参数五、产品整机布置形式六、部件名称及用途七、检查、操作及维护保养一、前言大倾角波状挡边带式输送机由于采用了波状挡边输送带，因此可以实现大倾角输送。
本说明书将产品的用途结构、性能、维修、安全事项等方面向用户简略介绍，供用户在使用过程中参考，以保持机器正常运转，从而延长机器寿命。
二、带式输送机的特点及应用范围1．该系列产品为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带，因此，特别适用于大倾角输送。
2．该系列产品可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度-19℃～+40℃3的各种散状物料。
3．对于输送有特殊要求的物料，如高温、具有酸碱性、油类物质或有机溶剂等成份的物料，需要采用特殊的挡边输送带。
三、产品的主要性能参数DJ型系列大倾角挡边带式输送机主要行性能参数见表1。
四、产品的名称、型号及规格1．名称：本系列产品名称为大倾角波状挡边带式输送机。
max板间距t min，最大带速υmax计算。
2．型号：本系列型号标记为dj其中：D——带（D）式输送机；J——大倾角（J）。
3．规格：本系列输送机按不同的带宽、挡边高和传动滚筒直径可组成如下14种规格，见表2。
4．产品规格标记示例，见表3。
五、产品整机布置形式为获得较好的受料和卸料条件，本机采用“Z”形式布置形式表3=30° H=80mm D=500mm B=500mm即设有上水平段、下水平段和倾斜段，并在下水平段受料，在上水平段卸料，上水平段与倾斜段之间采用凸弧段机架连接，下水平段与倾斜段之间采用凹弧段机架相连，以实现输送带的圆滑过渡，见图a 和图b 。
1．上水平段：为了适应不同的卸料高度要求，头架分为低式头架（头架高度H0=1000mm）、中式头架（头架高度H0=1100～1500mm）和高式头架（头架高度H0=1600～2000mm），并与之相应在上水平段分别配用低式凸弧段机架和低式中间架支腿、中式凸弧段机架和中式中间架支腿、高式凸弧段机架和高式中间架支腿。
1 绪论1.1引言煤炭是当前我国能源的主要组成部分之一，是国民经济保持高速增长的重要物质基础。
但是目前我国的煤炭工业的发展远不能满足整个国民经济的发展需要。
因此必须以更快的速度发展煤炭工业。
然而，高速发展煤炭工业的出路在于煤炭工业的机械化。
煤炭工业的机械化是指采掘、支护、运输、提升的机械化。
其中运输包括运输和辅助运输。
带式输送机是由承载的输送带兼作牵引机构的连续运输设备，可输送矿石、煤炭等散装物料和包装好的成品物品，自1795年发明以来，经历了两个世纪，由于它输送能力大，耗电量低，运行平稳，运输途中对物料的破碎性小，连续运行容易实现自动控制，因此被广泛应用在港口、电厂以及煤矿的井上、井下运输，在矿井巷道内采用带式输送机运送煤炭、矿石等物料，对建设现代化矿井有重要作用。
1.2 概述带式输送机按其结构不同可分为多种型号，带式输送机可用于水平和倾斜运输，倾斜的角度依物料性质的不同和输送带表面形状不同而异。
带式输送机有多种类型，以适应在不同条件下使用的需要，但其基本组成部分相同，只是具体结构有所区别。
矿井也使用固定可伸缩带式输送机，它设有贮带仓架，可根据用户需要贮存一定的输送带，一般存贮100米，我们厂现生产SPJ-80 ，650等带式可伸缩带式输送机。
其中用得最多的是通用型带式输送机，国内目前采用的是《DTⅡ型固定式带式输送机》系列，该系列带式输送机由许多标准部件组成，各部件的规格也都成系列，按不同的使用条件和工况进行选型设计，组合成整台带式输送机。
1.3 输送机行业现状宝钢三号高炉上料带式输送机带宽2200mm, 机长347m, 倾角11.5度,上料能力5500t/h，装机功率4×355kw，上述技术参数均为同类产品全国之最。
山西晋城矿务局带宽1400mm，带速4m/s，单机长度7.6km 的长距离带式输送机，是目前国内单机最长的带式输送机。
元宝山露天煤矿运量7800t/h 带速5.85m/s 装机总功率6×560kw的带式输送机，运量、带速等技术参数均为全国之最。
112 /矿业装备 MINING EQUIPMENT大倾角长距离带式输送机的设计□ 王秉政 同煤集团四台矿随着井下机械化水平的不断发展，新的技术以及理论在带式输送机上的不断应用，使得带式输送机的最大倾角也在不断提高，某煤矿的主井采用的是绞车牵引矿车提升原煤，每小时运输原煤达100 t，且该井巷的最大倾斜角度为31.5°。
现为了增加运输机的运输能力，决定对该该主井进行改造，经考察决定采用带式输送机来替代原来的绞车牵引矿车运输原煤，可是运输量提高到原来的三倍，运输量最小可达到300 t/h。
带式输送机的参数如下所示：输送倾角在28°~31.5°之间，输运量300 t/h，水平运输长度为1 100 m，垂直提升高度为562 m，运输的原煤粒径在0~150 mm 之间。
根据上述要求，采用凹花纹钢丝芯胶带、滚刷清扫器、深槽型承载托辊组、可控液粘软启动以及可靠的安全防护措施，确保带式输送机安全可靠运行。
现设计带速2.5 m/s、宽1 200 mm 以及电机功率2×500 W 的带式输送机。
1 防滚料及滑料措施由于该带式运输机的垂直提升高度达562 m，且输运倾角达31.5°，而该煤矿的安息角在45°～50°，使得在带式运输机输送原煤的过程中，一定会存在剧烈震动、原煤滑动甚至滚落，这会造成比较大的安全问题。
1.1 液体粘性软启动装置实现重载可控启动由于带式输送机的运输距离长，倾角比较大，当启动速度变化过快时，带式输送机的胶带会出现剧烈的晃动，导致其上的煤块会出现滚落、胶带和上部输送的原煤出现相对位移或者输送的煤层内部发生相对滑动现象。
为了避免这种启动速度不平稳导致的问题，现使用机电液一体化的液粘软启动装置，此装置具有输出速度稳定、过载自动保护、多机功率平衡、无级变速以及加减速度控制等功能，可以降低启动所需要的电流，实现平稳安全启动。
1.2 托辊支架由于带式输送机的倾角比较大，使得托辊组、负载的原煤以及胶带产生比较大的重力，进而导致托辊支架必须承担很大的扭矩。
论大倾角波状挡边带式输送机的设计及应用摘要：大倾角波状挡边带式输送机是一种全新的带式输送机，长时间以来，国内外对大倾角波状挡边带式输送机结构、制造商的研究力度也在不断加大，在各个领域中得到了广泛的应用。
本文从大倾角波状挡边带式输送机设计入手，接着阐述了大倾角波状挡边带式输送机应用问题与解决措施，最后总结了大倾角波状挡边带式输送机实际应用，旨在为推动大倾角波状挡边带式输送机的广泛应用提供参考性意见。
关键词：大倾角；波状挡边带式输送机；设计方式；应用带式输送机是我国散装物料的主要运输工具之一，已经经历了近200年的发展。
随着生产条件的不断变化，运输线路也在不断变化，逐渐朝着大倾角方向发展。
同普通的带式运输机相比，大倾角波状挡边带式输送机技术先进，输送机倾角不受物料摩擦系数的限制，其结构简单，占地面积小，运行平稳，灵活布置等优点，可缩短其运输距离，实现工程投资的节约。
1 大倾角波状挡边带式输送机设计1.1 参数设计大倾角波状挡边带式输送机的标准带宽B=650mm，带速V=1m/s，水平机长为L=34.40m，运量Q=50t/h，输送倾角β=41°。
主要输送碎煤，输送过程中物料堆积密度 =0.9t/m3，煤炭的粒度控制在20mm以内。
大倾角波状挡边带式输送机主要分为五种：L型、SC型、I型、NL型、S型，需要依据现场实际情况，合理布置大倾角波状挡边带式输送机形式。
1.2 功率张力计算1.4 部件设计1.4.1 胶带型号为EP100-B650，挡边带带宽为650mm，挡边高度为120mm，基带层数为4，加强层厚度为3mm，隔板间距为252mm，上胶厚度为4.50mm，下胶厚度为1.50mm。
1.4.2 驱动装置，电机型号为Y132M-4，综合考虑后期的扩展扩能，随着电机功率的不断增加，减速机型号为DCY160-40，功率为7.50kW。
1.4.3 传动滚筒的直径为500mm，改向滚筒直径为400mm。
