电渣压力焊安全技术交底46821

津建安-施-3
电渣焊工安全技术交
施工部位
交底时间
交底内容：
1、电渣焊工应经上级有关部门培训合格后，持证上岗操作。
2、电焊机外壳必须接地良好，其电源拆装必须有电工进行。
3、电焊机应设单独开关箱，闸箱应有门，有锁，有防雨措施，并做到一机一闸一漏保O
4、电渣焊机应放置平稳，室外作业有防雨措施，电渣焊机二次线应绝缘良好。
5、电渣焊机，仪表，计时器发现故障后，应立即停机通知电工负责人，排除故障后方准操作O
6、严格遵守施工现场的各项安全规章制度，不得违章操作。
7、电渣焊工应穿戴绝缘防护用品，戴好安全帽，扣好帽带，高处作业应系好安全带。
被交底人：交底人：安全员：
年月日年月日年月日

交底人
姓名
安全员
交底日期
职务
接受交底人
安全技术交底（二级）
施工单位：XX事业部工程名称：XX工程
单位工程
XX工程
分（部）项工程
钢筋工程
交底内容
第Ⅱ施工段电渣压力焊
接受交底人
XX管理人员
交底内容：
一、电渣压力焊存在的危险源：
1、机械设备的电源线未做到（一箱、一机、、一闸、一漏），违规接送电源，未按规定穿戴绝缘护具。
2、焊接时不按规定穿戴劳保用品，不按操作规程进行作业，违章操作。
3、钢筋焊接防护不规范，焊接火花飞溅掉落。
4、2米以上未搭设操作平台，焊接立柱钢筋，站在钢筋骨架上或用一根木方挑在钢筋骨架上进行作业，攀登骨架上下。
5、焊条、焊剂没有质量证明。
6、电焊机无可靠的接地（接零）。一次电源线超长，电源线破损老化，二次地线搭接在钢管架上、钢筋上或利用钢结构及设备代替地线。
8、焊接后高温的钢筋未加标识或防护。
9、临边、洞口作业无安全防护措施。
二、安全技术操作规程及应采取的控制措施：
1、自觉遵守项目部各项安全管理制度，自觉按照安全技术操作规程进行作业。进入施工现场自觉戴好安全帽，系紧安全帽带，不伤害他人，不被他人所伤害。禁止流动吸烟，要吸烟必须在固定的吸烟点，烟头必须丢在烟灰盆或烟灰缸内，禁止随处乱仍烟头。
7、焊机无专用的开关箱，未实行三级配电两极保护。
8、焊接后高温的钢筋未加标识或防护。
三、安全技术操作规程及应采取的控制措施：
1、自觉遵守项目部各项安全管理制度，自觉按照安全技术操作规程进行作业。进入施工现场自觉戴好安全帽，系紧安全帽带，不伤害他人，不被他人所伤害。
2．焊机应有可靠的接地（接零），焊接时无关人员不得靠近。

技术负责人：交底人：接交人：
技术、安全交底记录
施工单位：中铁三局集团有限公司2011年10月1日编号：
工程名称
矿井办公楼
交底部位
电渣压力焊技术交底
共3页
第2页
三、工艺流程
检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹其和钢筋→安放铁丝球(也可省去)→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查
3、施工人员必须持证上岗，必须配备好必须的劳保用品。
4、高度大于2m的操作架必须支撑牢靠方可止人施工，作业用脚手板应事先检查，不允许使用腐蚀或机械损伤的木板或铁木混合板。板面要防滑，作业人员要系好安全带，安全带要高挂低用，并挂在顺水杆上。
5、使用的安全网要拉严密，不得留缺口，而且跟随作业层翻高，同时要经常检查安全网。
四、操作工艺
(一)电渣压力焊可采用交流或直流电源。焊机容量应根据所焊钢筋直径选定。
(二)焊接时，应根据班前焊所确定的焊接参数来进行操作。
(三)电渣压力焊工艺过程应符合下列要求：
1、焊接夹具的上下钳日应夹紧于上下钢筋上，不得晃动。
2、引弧宜采用铁丝圈或焊条头引弧法，亦可采用直接引弧法。铁丝圈引弧法是将铁丝圈放在上下钢筋端头之间，电流通过铁丝圈与上下钢筋端面的接触点形成短路引弧。铁丝圈采用直径0.5～1.0mm退火铁丝，圈径不小于10mm。当焊接电流较小，钢筋端面较平整或引弧距离不易控制时，宜采用此法。
3、直接引弧法是在通电后迅速将上钢筋提起，使两端头之问的距离为2～4mm引弧。这种过程很短。当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。
4、引燃电弧后，靠电弧的高温作用，将钢筋端头凸出部分不断烧化，同时将接口周围的焊剂充分熔化，形成一定深度的渣池。

（3）电渣压力焊焊剂：须有出厂合格证，化学性能指标应符合有关规定。在使用前，须经恒温250℃烘焙1～2小时。焊剂回收重复使用时，应除去熔渣和杂物并经干燥，一般采用431焊药。
二、操作工艺
1、电渣压力焊接工艺
电渣压力焊接工艺分为“造渣过程”和“电渣过程”，这两个过程是不间断的连续操作过程。
（1）“造渣过程”是接通电源后，上、下钢筋端面之间产生电弧，焊接在电弧周围熔化，在电弧热能的作用下，焊剂熔化逐渐增多，形成一定深度渣池，在形成渣池的同时电弧的作用把钢筋端面逐渐烧平。
（2）“电渣过程”，把上钢筋端头浸入渣池中，利用电阻热能使钢筋端面熔化，在钢筋端面形成有利于焊接的形状和熔化层，待钢筋熔化量达到规定后，立即断电顶压，排出全部熔渣和熔化金属，完成焊接过程。
(3)在焊接后必须将焊接点全部焊渣打开检查，如发现有移位和焊接质量问题的，必须将其割后重新焊接，以确保钢筋焊接质量。

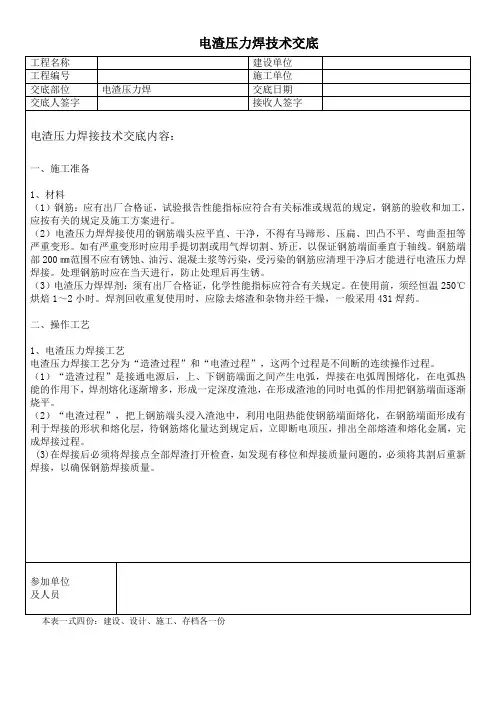

电渣压力焊技术交底
工程名称
建设单位
工程编号
施工单位
交底部位
电渣压力焊
交底日期
交底人签字
接收人签字
电渣压力焊接技术交底内容：
一、施工准备
1、材料
（1）钢筋：应有出厂合格证，试验报告性能指标应符合有关标准或规范的规定，钢筋的验收和加工，应按有关的规定及施工方案进行。
（2）电渣压力焊焊接使用的钢筋端头应平直、干净，不得有马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。如有严重变形时应用手提切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。钢筋端部200㎜范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接。处理钢筋时应在当天进行，防止施工、存档各一份
