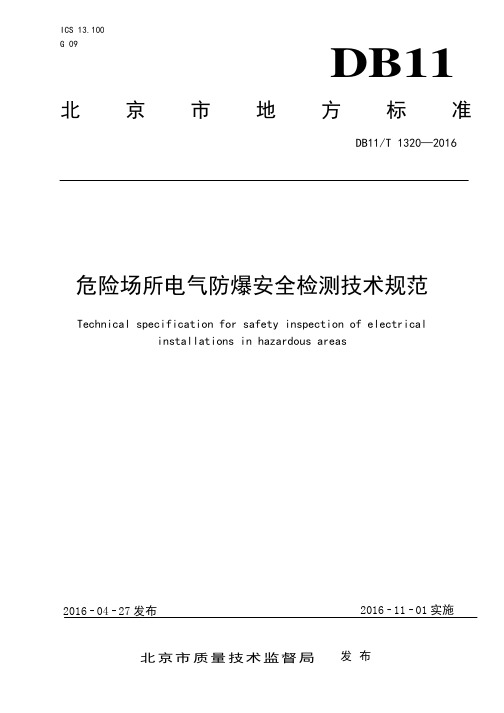

ICS13.100G 09 DB11 北京市地方标准DB11/T 1320—2016危险场所电气防爆安全检测技术规范Technical specification for safety inspection of electricalinstallations in hazardous areas2016 - 04 - 27发布2016 - 11 - 01实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 基本要求 (2)5 企业定期检查 (2)6 第三方检测 (3)7 检测仪器和检测方法 (9)附录A（资料性附录）工作程序和所需的文件资料 (11)附录B（资料性附录）检测报告格式 (13)附录C（资料性附录）检查检测工具和仪器设备基本配置要求 (15)前言本标准按照GB/T 1.1—2009给出的规定起草。

本标准由北京市安全生产监督管理局提出并归口。

本标准由北京市安全生产监督管理局组织实施。

本标准起草单位：北京市劳动保护科学研究所、北京中瑞环泰科技有限公司。

本标准主要起草人：靳江红、汪彤、蔡馨、徐亚博、赵明、朱佐刚、王晓冬、宋媛媛、李永江、李静。

II危险场所电气防爆安全检测技术规范1 范围本标准规定了危险场所电气防爆安全检测的基本要求、企业定期检查、第三方检测、检测仪器和检测方法。

本标准适用于危险场所电气防爆安全检测。

本标准不适用于下列场所：——矿井井下；——炸药的制造和加工场所；——医疗室；——陆、空、海交通运输工具。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 12476.2 可燃性粉尘环境用电气设备第2部分：选型和安装GB/T 17949.1 接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量GB 50156 汽车加油加气站设计与施工规范GB 50169—2006 电气装置安装工程接地装置施工及验收规范GB 50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范AQ 3009—2007 危险场所电气防爆安全规范DL/T 664 带电设备红外诊断应用规范SH 3097 石油化工静电接地设计规范3 术语和定义GB 50257界定的以及下列术语和定义适用于本文件。

资 质 证照教 育 培训营业执照行业许可安全管理 机构教育培训 制度从业人员 培训宣传教育应急救援预案与演练所有外包项目必须具有营业执照法律规定的各项许可证书和资质证书配备专职或者兼职安全管理人员项目负责人应定期组织召开安全会议企业应制定适宜的安全培训制度和计划， 应 建立从业人员安全培训教育档案物业管理企业应对从业人员进行安全培训 教育，并经考核合格后方可上岗特种作业人员应按有关规定参加安全培训 教育,取得特种作业操作证 ,方可上岗作业， 并定期复审。

物业管理企业应当加强有关安全管理法律、法规的宣传工作。

制定适宜企业特点的事故应急预案,组织员工进行预案内容的培训，并定期组织实施《物业管理条例》第 32 条《中华人民共和国公司 法》《中华人民共和国安全 生产法》第 19 条 《中华人民共和国安全 生产法》第 19、20 条《中华人民共和国安全 生产法》第 21、22 条，《中华人民共和国安全 生产法》第 21、22 条《中华人民共和国安全 生产法》第 23 条检查外包项目的公司是否具有有效的营业执照检查外包项目的公司是否具有有效的许可和资质证书是否配备专职或者兼职安全管理人员项目部主要负责人要定期组织安全管理机构召开会议， 解决 安全管理问题。

管理处要将培训工作纳入管理处工作计划， 建立培训制度和 教育计划管理处要制定安全培训实施方案 ,建立从业人员的三级 (公 司级，部门级，岗位级)安全培训教育档案。

管理处主要负责人， 安全主任要依时参加组织的专业知识培 训。

管理处对新进员工要进行安全教育培训， 考核合格后才可上岗。

(签到表、教材、考核试卷等文字材料及授课图象视频 记录)。

管理处添加新工作岗位,采用新工作流程、引进了新设备、 新材料等，必须有针对性地对从业人员进行再培训。

特种作业人员要按规定参加安全培训教育 ,取得特种作业操作证(电工证、场内机动车驾驶证等)，方可上岗作业。

特 种作业人员要定期参加再培训，特种作业操作证定期复审. 管理处定期或者不定期的开展安全知识讲座,印制安全知识单 张派发到区域内各单位及业主.管理处事故应急救援预案编制要符合标准要求 ,根据风险评 估结果，编制专项和现场处置预案。

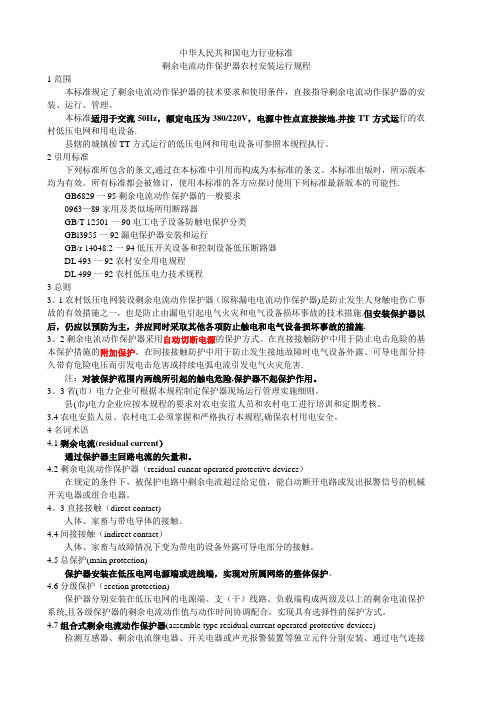

中华人民共和国电力行业标准剩余电流动作保护器农村安装运行规程1范围本标准规定了剩余电流动作保护器的技术要求和使用条件，直接指导剩余电流动作保护器的安装、运行、管理。

本标准适用于交流50Hz，额定电压为380/220V，电源中性点直接接地,并按TT方式运行的农村低压电网和用电设备.县辖的城镇按TT方式运行的低压电网和用电设备可参照本规程执行。

2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性.GB6829一95剩余电流动作保护器的一般要求0963—89家用及类似场所用断路器GB/T 12501一90电工电子设备防触电保护分类GBl3955一92漏电保护器安装和运行GB/r 14048.2一94低压开关设备和控制设备低压断路器DL 493一92农村安全用电规程DL 499一92农村低压电力技术规程3总则3。

1农村低压电网装设剩余电流动作保护器（原称漏电电流动作保护器)是防止发生人身触电伤亡事故的有效措施之一，也是防止由漏电引起电气火灾和电气设备损坏事故的技术措施.但安装保护器以后，仍应以预防为主，并应同时采取其他各项防止触电和电气设备损坏事故的措施.3。

2剩余电流动作保护器采用自动切断电源的保护方式。

在直接接触防护中用于防止电击危险的基本保护措施的附加保护，在间接接触防护中用于防止发生接地故障时电气设备外露、可导电部分持久带有危险电压而引发电击危害或持续电弧电流引发电气火灾危害.注：对被保护范围内两线所引起的触电危险,保护器不起保护作用。

3。

3省(市）电力企业可根据本规程制定保护器现场运行管理实施细则。

县(市)电力企业应按本规程的要求对农电安监人员和农村电工进行培训和定期考核。

3.4农电安监人员、农村电工必须掌握和严格执行本规程,确保农村用电安全。

4名词术语4.1剩余电流(residual current）通过保护器主回路电流的矢量和。

ARCM200L组合式剩余电流式电气火灾监控探测器安装使用说明书V1.0上海安科瑞电气股份有限公司SHANGHAI ACREL Co.,Ltd.申明DECLARATION版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的最新规格。

目录1.概述 (1)2．产品型号规格 (1)3.技术参数 (1)4.安装与接线 (2)4.1外形及安装尺寸 (2)4.2安装方式 (2)4.3接线说明 (2)4.4注意事项 (3)5.编程与使用 (4)5.1测量项目及面板说明 (4)5.2LED指示说明 (4)5.3按键功能说明 (5)5.4液晶显示 (5)5.5编程 (6)6.功能应用 (7)6.1剩余电流保护 (7)6.2温度保护 (7)6.3过流保护 (8)6.4过压保护 (8)6.5缺相保护 (8)6.6消防联动功能 (8)6.7自检和试验功能 (8)6.8集中控制 (8)6.9报警复位 (8)7.通讯协议 (8)7.1通讯协议概述 (9)7.2功能码简介 (9)7.3地址参量 (11)8.典型应用及附件 (14)8.1典型应用 (14)8.2分级保护应用原则 (14)8.3AKH-0.66L系列剩余电流互感器选型 (14)8.4NTC温度传感器 (15)9.注意事项 (15)1概述ARCM200L-XX系列剩余电流式电气火灾监控探测器（以下简称探测器），产品是针对0.4kV下的TT、TN 系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供精确的数据。

产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。

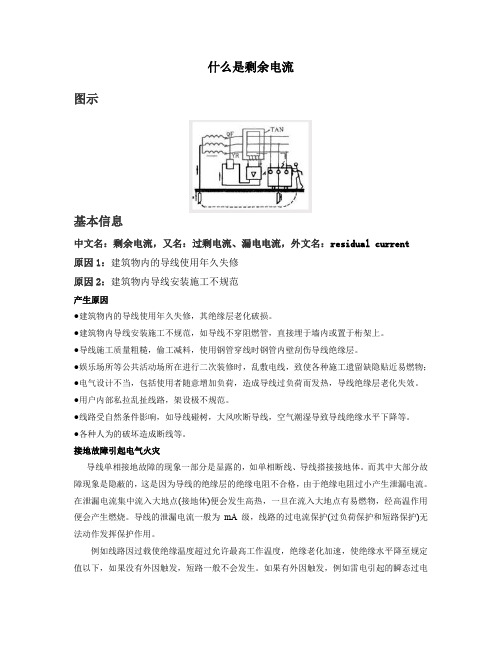

什么是剩余电流图示基本信息中文名：剩余电流，又名：过剩电流、漏电电流，外文名：residual current原因1：建筑物内的导线使用年久失修原因2：建筑物内导线安装施工不规范产生原因●建筑物内的导线使用年久失修，其绝缘层老化破损。

●建筑物内导线安装施工不规范，如导线不穿阻燃管，直接埋于墙内或置于桁架上。

●导线施工质量粗糙，偷工减料，使用钢管穿线时钢管内壁刮伤导线绝缘层。

●娱乐场所等公共活动场所在进行二次装修时，乱敷电线，致使各种施工遗留缺隐贴近易燃物；●电气设计不当，包括使用者随意增加负荷，造成导线过负荷而发热，导线绝缘层老化失效。

●用户内部私拉乱扯线路，架设极不规范。

●线路受自然条件影响，如导线碰树，大风吹断导线，空气潮湿导致导线绝缘水平下降等。

●各种人为的破坏造成断线等。

接地故障引起电气火灾导线单相接地故障的现象一部分是显露的，如单相断线、导线搭接接地体。

而其中大部分故障现象是隐蔽的，这是因为导线的绝缘层的绝缘电阻不合格，由于绝缘电阻过小产生泄漏电流。

在泄漏电流集中流入大地点(接地体)便会发生高热，一旦在流入大地点有易燃物，经高温作用便会产生燃烧。

导线的泄漏电流一般为mA级，线路的过电流保护(过负荷保护和短路保护)无法动作发挥保护作用。

例如线路因过载使绝缘温度超过允许最高工作温度，绝缘老化加速，使绝缘水平降至规定值以下，如果没有外因触发，短路一般不会发生。

如果有外因触发，例如雷电引起的瞬态过电压，邻近大功率设备的操作过电压以及变电所高电压侧接地故障引起的暂态过电压等，则在此大幅值过电压冲击下，老化的绝缘将被击穿而燃弧短路。

过电压转眼消失，工频短路电弧却能长时间延续，这是因为电弧的高阻抗限制了短路电流，使断路器不能或不及时动作。

这类过电压多出现在带电导体与地之间，所以这种短路也多为接地故障。

短路的形成一般有两种，一是由导体间直接接触，短路点往往被熔焊的金属短路，另一种则是上述以电弧为通路的电弧性短路。
