剩余电流动作保护器的安装及使用方法

剩余电流动作保护器的正确安装、接线什么是剩余电流动作保护器？剩余电流动作保护器（Residual Current Device，RCD）是一种用于保护人和设备的电器，可检测电路中的电流是否流回地线。

当电路中的电流流失时，RCD会触发并切断电源，避免人员电击，保护设备安全。

剩余电流动作保护器的安装剩余电流动作保护器的安装要求严格，必须符合相关规定要求，以确保其安全可靠地使用。

剩余电流动作保护器的安装位置剩余电流动作保护器必须安装在建筑物的总电源开关之前，以确保所有电器都受到保护。

同时，在每个电气分支电路上也应该安装RCD，以便在分支电路发生问题时更快地检测到故障。

安装环境剩余电流动作保护器的安装环境应该是干燥且没有明显的振动。

确保安装环境没有影响剩余电流动作保护器正常运行的物体和污染物。

建议将剩余电流动作保护器安装在墙上，以确保其安全可靠地使用。

安装高度剩余电流动作保护器的安装高度应根据不同地区的标准规定而定。

例如，欧洲国家规定的剩余电流动作保护器的最佳安装高度是 1.8米。

接线注意事项剩余电流动作保护器的接线也是非常重要的一环，如果接线不正确，会导致剩余电流动作保护器无法正常工作，不能起到保护的作用。

首先，断开电源在进行剩余电流动作保护器的接线前，必须保证断开电源，并确保电源不再供应。

接线前的准备工作在进行剩余电流动作保护器的接线前，需要做一些准备工作。

首先要检查线路是否符合剩余电流动作保护器的额定电流和额定电压。

其次，必须确保接线端子及电缆线完好无损，不允许出现线路接触不良或锈蚀。

接线步骤•将电源线的两个导线分别插入剩余电流动作保护器的两个旁通端子中，一般为L和N;•将负载线的两个导线分别插入剩余电流动作保护器的两个负载端子中，一般为A和B;•再将接地线插入剩余电流动作保护器的接地端子中。

接线注意事项在接线的过程中，一定要牢记以下注意事项：•是否将人体接地导线与剩余电流动作保护器的导体连接起来了，这是保证用户安全的必要条件;•剩余电流动作保护器的低电平荷载端子一定不能用于开关控制的信号输入;•不同颜色的线要正确接线，并确保接线牢固可靠;•在接线完成后，一定要检查几次以确保接线正确，并且没有短路。

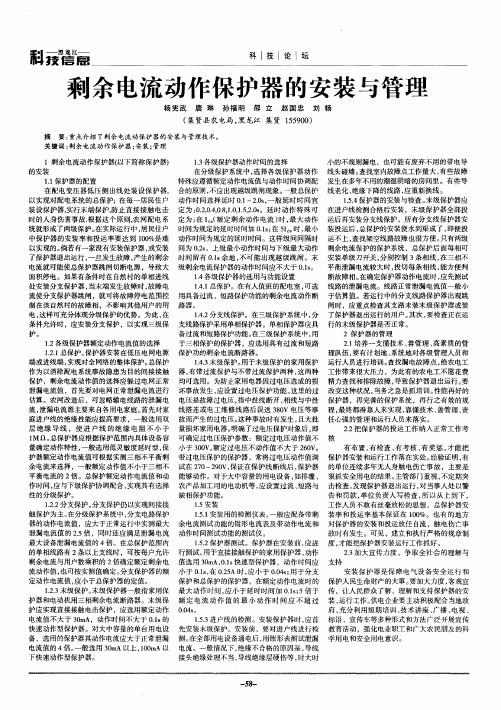

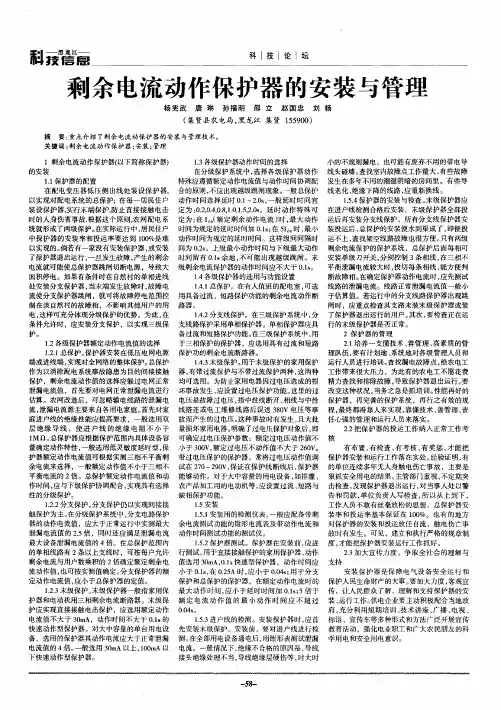

小 的不规则漏电 ，也可能有废弃 不用的带电导 １ 各级保护器动作时问的选择 ． ３ 在分级保护系统 中， 择各 级保护器动作 线头碰墙 。 选 查找室 内故障点工作量大 ， 有些故障 特殊应遵循额定动作 电流值与动作时 问协调配 发生在多年不用的潮湿 阴暗的房间里。有些导 绝缘下降的线路 ， 应重新换线 。 合 的原则 ， 不应出现越级跳闸现象 。 一般总保护 线老化 、 １ ． 保护器的安装与检查 。 ．４ ５ 末级保 护器应 动作时间选择延时 ０ ～ ． ， 延时时 间宜 ． ２ ｓ一般 １ ０ 定 为 ：． ０ ， ８１ ，５ ． 。延 时动作 特殊 可 在进户线检测合格 后安装 ，末级保护器全部投 ０ ，４ ． ． １ ， ｏ ２ ．０ ， ０ ．２ ｓ 定 为 ： Ｉ 额定剩余动作 电流 ） ， 在 （ 时 最大动作 运后再安装分支线保护 ， 所有分支线保护器安 总保护的安装便水 到渠成 了， 即便投 时间为规定的延时时问加 Ｏ ｓ在 ５ 时 ， ．； Ｉ １ 最小 装投运后 ， 动作 时间为规定的延时时间。这样 级问间隔时 运不上 ， 查找架空线路故障也很方便 。 只有两级 间为 ０ ｓ ． ，上级最小动作时间与下级 最大动作 剩余电流保护 的保护系统 ，总保 护后 面每相 可 ２ 了保护器退出运行 ， 一旦发生故障 ， 的剩余 时间留有 ０１ 余地 ， 产生 ． ｓ 不可能出现越级跳 闸。末 安装单级 刀开关 ， 分别控制 ３ 条相线 ， 三相不 在 投切 每条相 线 ， 能方便判 电流就可能使总保护器跳 闸切断电源 ，导致大 级剩余 电流保护器的动作时间应 不大于 Ｏ１。 平衡泄漏 电流较大时 ， ． ｓ １ 各级保护器 的选用与功能设置 ． ４ 断故障相。 在确定保护器动作电流时 ， 应先测试 面积停电。如果有 条件时在 自然村的单 相进线 处安装分支保护器， 当末端发生故障时 ， 故障电 １ ． 总保护。在有人值班的配电室 ， ．１ ４ 可选 线路的泄漏 电流 。线路正常泄漏 电流值一般 小 流使分支保护器跳闸 ， 就可将故障停电范围控 用具备过流 、短路保护功能的剩余电流动作断 于估算值。若运行 中的分支线路保护器出现跳 制在该 自然村的故障相 ，不影响其他 用户的用 路器。 闸时 ， 重点检查其支路未装末级保护器或装 应 电， 这样可充分体现分级保护 的优势。为此 ， 在 １ ＿分支线保护 。在三级保护系统中 ， ＿２ ４ 分 了保护器退出运行 的用户。 其次 ， 要检查正在运 条件允许时 ， 应安 装分支保护 ，以实现三级保 支线路保护采用单相保护器 。单相保护器应具 行的末级保护器是否正常。 护。 备过流和短路保护功能。 在三级保护 系统 中， 用 ２保护器的管理 １ 各级保护器额定动作电流值的选 择 ． ２ 于三相保 护的保护器 ， 应选用具有过流和短路 ２ 培养一支懂技术 、 ． １ 善管理 、 高素质的管 １ ． 总保 护。 ．１ ２ 保护器安装在低压电 网电源 保护功的剩余电流断路器 。 理队伍 ， 有计划地 、 要 系统地对各级管理人员和 查找漏 电故障点 ， 给农电工 端或进线端 ， 实现对全 网络 的整体保护。 总保护 １ ． 末级保护。 ．３ ４ 用于末级保护 的家用保护 运行人员进行 培训 。 作为 以消除配电系统事故 隐患为 目的间接接触 器 ， 有带过流保护与不带过流保护两种 ， 这两种 工作带来很大压力 ，为此有的农电工不愿花费 保护，剩余电流动作值 的选择应躲过电网正常 均可选用。为防止家用电器 因过 电压选成的损 精力查找和排除故 障， 导致保护器退 出运行。 要 泄漏 电流值 ，首先要对 电网正常泄漏电流进行 坏事故发生， 应设置过电压保护功能 。 这里 的过 改变这种状况 ， 当务之急是抓培训 。 能再好 的 性 估算 。农网改造后 ，可忽略输电线路的泄漏电 电压是 故障过电压 ， 指中性线断开 、 相线与中性 保护器 ，再完善 的保护系统 ，再行之有效的规 流， 泄漏电流源主要来 自 各用 电家庭 。 首先对家 线搭连或 电工维修线路后误送 ３ ０ ８Ｖ电压等事 程 ， 最终都得靠人来实现 ， 靠懂技术 、 善管理 、 责 庭进户线 的绝缘性能应提高要求 ，一般选用双 故而产生的过 电压。 这种事故时有发 生， 且大批 任心强的管理和运行人员来落实 。 层绝 缘 导 线 ，使 进 户 线 的 绝缘 电阻 不 小 于 量损坏家用电器 。 明确了过电压保护对象后 ， 即 ２ 把保护器 的投运工作 纳入正常工作考 ． ２ １ Ｍｎ。 总保护器应根据保护范围内具体设备容 可确定过电压保护参数 ：额定过 电压动作值不 核 量确定动作特性 ， 一般选用低灵敏度延时型 ， 保 小于 ３０ ， ０ Ｖ 额定过电压不 动作值 不大于 ２ ０ 。 ６Ｖ 有布置 、 有检查 、 有考 核、 奖惩 ， 有 才能把 护器额定动作电流值可根据实测三相不平衡剩 带过电压保护 的保护器 ，常将过电压动作值调 保护器安装和运行工作落在实处 。 经验证 明， 有 余 电流来选择 ，一般额定 动作值不小于三相不 试在 ２０ ２０ ， ７ ～ ９Ｖ 保证在保护线断线后 ， 保护器 的单位连续多年无人身触 电伤亡事故 ， 主要是 平衡 电流 的 ２ 倍。总保护额定动作电流值和动 能够动作。对于大中容量的用 电设备 ， 如排灌 、 狠抓安全用电的结果 。 主管部门重视 ， 不定期突 应设置过 流、 短路与 击检查 ， 作时间， 应与下级保 护协调配合 ， 实现具有选择 农产品加工用 的电动机等， 发现保护器退出运行 ， 当事人处 以警 对 性 的分级保护。 缺相保护功能 。 告 和罚 款 ， 单位负责人写检查 ， 以从上 到下 ， 所 １ ＿ 分支保护 。 －２ ２ 分支保护仍 以实现间接接 １ ． ５安装 工作人员不敢有丝毫放松 的思想 ，总保护器安 触保护为主 。 在分级保护系统中， 分支 电路保护 １ ．安装用的检测仪表 。 ．１ ５ 一般应配备带剩 装 率和投运率基本保证在 １０ ０ ％。也 有的地方 器的动作 电流值 ，应大于正常运行中实测最大 余 电流测试功能 的钳形电流表及带动作 电流和 对保护器 的安装和投运放任 自流，触 电伤亡事 泄漏电流值的 ２ 倍 ，同时还应满 足泄漏电流 动作时间测试功能的测试仪。 ． ５ 故 时有发生 。可见 ， 建立 和执行严格 的规章制 最大设备泄漏电流值的 ４ 。在总保 护范围内 倍 １ ． 保护器测试 。保护器在安装前 ， ．２ ５ 应进 度 ， 能把保护器安装运行工作抓好 。 才 的单相线路有 ２ 条以上支线时 ，可按每户允许 行测试。 用于直接接触保护的家用保 护器 ， 动作 ２ 加大宣传力度 ， ＿ ３ 争取 全社会的理解 与 剩余 电流与用户数乘积 的 ２ 倍确定额定剩余 电 值选用 ３ｍ ，． 快速 型保护器 ，动作时间应 支持 ０ Ａ０ １ ｓ 流动作值 ， 也可按实测值确定 。 分支保护器的额 小于 ０１， ０２Ａ时 ， ．ｓ在 ．５ 应小于 ００ ｓ 用于分 支 ． ； ４ 安 装保护 器是保 障电气设 备安全 运行 和 定动作 电流值 ， 应小于总保护器的定值。 保护和总保护 的保护器 ，在额定动作 电流时 的 保 护人 民生命财产的大事。 要加大力度 ， 客观宣 １ ．末级保护 。 级保护器一般指家用保 最大动作 时间， －３ ２ 末 应小 于延 时时间加 ０１； 倍于 传 ，让人 民群众 了解、理解和支持保护器 的安 ． ５ ｓ 护器和 电动机用三相剩余 电流断路器。末级保 额 定 电流 动 作 值 的最 小 动 作 时 间应 不 超 过 装 、 运行工作 。 电企业要主动积极配合当地政 供 ．４ｓ 护应实现直接接触 电击保护 ，应选用额定动作 ０ ０ 。 府， 充分利用短期 培训ｌ技术讲座 、 播、 、 广 电视 、 电流值不 大于 ３ｍ ，动作 时间不大于 ０ ｓ ０Ａ ． 的 １ １ ．进户线的检测。安装保护器时 ， ．３ ５ 应首 标语 、宣传车等多种形式和方法广 泛开展宣传 快速动作型保护器。对大 中容量的单台用电设 先安装末级保护 。安装前 ，要对进户线进行检 教育活 动，强化 电业职工和广大农 民朋友 的科 备 ，选用的保护器其动作 电流应 大于正常泄漏 测。 在全部用电设备通电后 ， 用钳形表测试泄漏 学用 电和安全用电意识。 电流值的 ４ 一般选用 ３ ｍ 倍。 ０ Ａ以上 ，０ ｍ 电流。一般情�

剩余电流动作保护器安装运行制度1. 简介剩余电流动作保护器是一种用于监测接地线路上剩余电流的保护装置，主要用于保护人身安全和设备的运行稳定。

本文档旨在规范剩余电流动作保护器的安装和运行制度，保障实际应用效果。

2. 安装要求剩余电流动作保护器应当安装在电路的第一级或第二级中，应当满足以下要求：1.保护器与电路的连接应当牢固可靠，接线端子应当使用符合要求的电气接线端子。

2.保护器的安装位置应当避免在潮湿、高温或者易受振动的地方，应当避免安装在直射日光或者暴雨中。

3.安装时应当按照厂家的安装指导手册安装，遵守其安装步骤和特殊安装要求。

3. 运行要求剩余电流动作保护器在运行期间应当满足以下要求：1.保护器的设置参数应当符合实际情况，应当根据实际需要进行调整，避免过于敏感或者过于迟钝。

2.定期检查保护器的运行状态，避免异常情况造成误报或者漏报。

3.定期清洁保护器的表面及周围环境，避免影响保护器的运行。

4. 检测标准剩余电流动作保护器的运行状态应当定期检查，应当针对以下一些指标进行检测：1.电流保护器运行时是否正常，是否出现误报、漏报等情况。

2.保护器的设置参数是否需要进行调整。

3.保护器的接线端子是否紧密可靠，电器连接是否良好。

5. 故障处理如果剩余电流动作保护器在运行期间出现故障，应当根据具体问题进行相应处理，常见的故障及处理方法如下所示：1.保护器出现误报或者漏报：应当检查保护器的设置参数是否正确，是否因其他原因造成干扰，如果需要可以调整保护器的设置参数，或者更换适合的保护器。

2.保护器没有正常动作：应当检查保护器的接线端子是否紧密可靠，电器连接是否良好，如果需要可以重新连接电器线路，或者更换适合的保护器。

3.保护器损坏：应当更换新的保护器，避免危及人员和设备的安全。

6. 结论本文档对剩余电流动作保护器的安装和运行制度进行了规范，能够有效保障保护器的实际应用效果，防止发生安全事故。

在使用保护器时，应当严格按照本文档要求进行操作，以保证其运行的安全可靠。

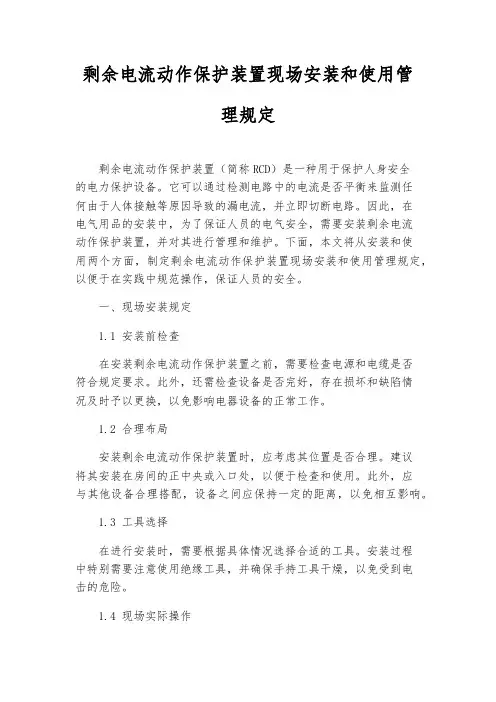

剩余电流动作保护装置现场安装和使用管理规定剩余电流动作保护装置（简称RCD）是一种用于保护人身安全的电力保护设备。

它可以通过检测电路中的电流是否平衡来监测任何由于人体接触等原因导致的漏电流，并立即切断电路。

因此，在电气用品的安装中，为了保证人员的电气安全，需要安装剩余电流动作保护装置，并对其进行管理和维护。

下面，本文将从安装和使用两个方面，制定剩余电流动作保护装置现场安装和使用管理规定，以便于在实践中规范操作，保证人员的安全。

一、现场安装规定1.1 安装前检查在安装剩余电流动作保护装置之前，需要检查电源和电缆是否符合规定要求。

此外，还需检查设备是否完好，存在损坏和缺陷情况及时予以更换，以免影响电器设备的正常工作。

1.2 合理布局安装剩余电流动作保护装置时，应考虑其位置是否合理。

建议将其安装在房间的正中央或入口处，以便于检查和使用。

此外，应与其他设备合理搭配，设备之间应保持一定的距离，以免相互影响。

1.3 工具选择在进行安装时，需要根据具体情况选择合适的工具。

安装过程中特别需要注意使用绝缘工具，并确保手持工具干燥，以免受到电击的危险。

1.4 现场实际操作在安装剩余电流动作保护装置时，需要遵循工程规范和安全操作程序。

安装过程中，应保持清洁、整齐的工作环境，坚持有序施工、分类管理。

二、使用管理规定2.1 定期检查剩余电流动作保护装置是一种安全设备，但也不可避免地会出现损坏或问题。

因此，需要对其进行定期检查。

建议每年至少检查一次，确保设备的运行状态及其对人员安全的保护能力。

2.2 维护保养剩余电流动作保护装置需要经常维护保养，以保证其长期运行稳定。

这包括定期清洁设备，检查设备的工作和绝缘状态，并确保设备保持干燥和无灰尘。

此外，还需及时更换设备中的损坏和老化部件，并对设备进行绝缘测试。

2.3 使用限制剩余电流动作保护装置只适用于低电压电路中。

在使用过程中不能将其放在潮湿、高温、惯性冲击等环境下，也不能用力拔插电源插头或做出不正当操作。

漏电保护器安装和运行GB 13955-92低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。

但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。

1主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。

本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。

本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。

1引用标准GB3787手持式电动工具的管理、使用、检查和维修安全技术规程GB6829漏电电流动作保护器GB4776电气安全名词术语GB9706.1医用电气设备第一部分：通用安全要求JB1284低压断路器3术语3.1直接接触direct contact人体、家畜与带电导体的接触。

3.2间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。

3.3冲击电压不动作型漏电保护器inpulse voltage non-operating typeresidual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。

3.4总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。

3.5分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。

剩余电流动作保护器剩余电流动作保护器简介及工作原理剩余电流动作保护器，简称RCD（Residual Current Device），是一种用于保护电路和人身安全的电器装置。

它的主要作用是检测电路中的漏电流，并在发生漏电流超过设定的阈值时迅速切断电路，以避免漏电引发电击事故。

本文将从剩余电流动作保护器的原理、工作特点以及使用要点等方面，对其进行详细介绍。

一、剩余电流动作保护器的原理剩余电流动作保护器的基本原理是基于漏电保护器的工作机制而设计的。

当电器设备出现漏电时，电流就会从电源的相位线流入地线，形成漏电回路。

剩余电流动作保护器通过检测回路中的电流差异来判断是否存在漏电，并根据预设的阈值进行断电保护。

剩余电流动作保护器由漏电检测单元、动作控制单元和工作指示部分组成。

其中，漏电检测单元主要包括差动变压器和检测开关。

差动变压器的一次侧接入电源线路的相位线和零线，二次侧接入负载。

当电流平衡时，差动变压器的输出电流为零；而当发生漏电时，由于漏电回路存在电流差异，导致差动变压器输出电流不为零。

检测开关会将差动变压器输出的漏电电流与预设的阈值进行比较，一旦超过阈值，就会触发剩余电流动作保护器的动作控制单元，切断电路。

二、剩余电流动作保护器的工作特点1. 快速动作：剩余电流动作保护器的动作时间通常在几毫秒到几十毫秒之间，可以迅速切断电路，减轻事故后果。

2. 高精度检测：剩余电流动作保护器可以准确地检测微弱的漏电电流，可以有效防止潜在的漏电风险。

3. 自动重合闸：当漏电消失后，剩余电流动作保护器可以自动进行重合闸，恢复电路正常供电。

4. 可靠性高：剩余电流动作保护器采用先进的电子技术和可靠的元器件，具有较高的稳定性和可靠性。

三、剩余电流动作保护器的使用要点1. 适用范围：剩余电流动作保护器适用于交流50Hz/60Hz、额定电压230V/400V及以下电路中，可用于保护人身和防止火灾。

2. 安装位置：剩余电流动作保护器应安装在电源侧的主断路器或分断器之后，以提供全面的电路漏电保护。

剩余电流动作保护器使用指南引言：剩余电流动作保护器（Residual Current Device，简称RCD）是一种用于保护电气设备和人身安全的重要电气设备。

它能够检测并断开电路中的剩余电流，防止电击事故的发生。

本文将介绍剩余电流动作保护器的基本原理、工作方式和正确使用方法。

一、剩余电流动作保护器的基本原理剩余电流动作保护器的工作原理是基于基准电流与进入保护器的电流之差来实现的。

当电流进入到保护器时，保护器会与进入电流进行比较，如果两者之差超过了设定的动作值（通常为30mA），则保护器会迅速切断电路，以保护用户的安全。

二、剩余电流动作保护器的工作方式1. 安装位置剩余电流动作保护器应该安装在电气系统的起始位置，通常是主断路器的下方，以便保护整个电路。

如果需要保护某个特定的分支电路，可以将保护器直接插入该分支电路的插座中。

2. 动作时间和动作灵敏度剩余电流动作保护器的动作时间是指保护器在检测到剩余电流时，切断电路的时间。

一般来说，动作时间应该在0.1秒以内，以确保及时切断电路，减少事故发生的可能性。

动作灵敏度是指保护器能够检测到的最小剩余电流值，通常为30mA。

3. 定期检测为了确保剩余电流动作保护器的正常工作，用户应定期进行测试。

测试时可以使用保护器上的测试按钮，触发保护器的动作，以验证其是否正常工作。

一般建议每个月进行一次测试。

三、剩余电流动作保护器的正确使用方法1. 购买合格的产品在购买剩余电流动作保护器时，用户应选择符合国家标准的产品，并检查产品上是否有合格证明标志。

购买时应注意产品的额定电流和动作灵敏度是否符合自身的需求。

2. 正确安装剩余电流动作保护器的安装应由专业电工进行，确保安装正确并符合相关安全标准。

在安装过程中，应断开电源，避免触电风险。

安装后应对保护器进行测试，确保其正常工作。

3. 定期检测如前所述，用户应定期检测剩余电流动作保护器的工作状态。

除了使用测试按钮进行测试，还可以借助专业的测试设备进行更详细的检测，以确保保护器在发生故障时能及时切断电路。

剩余电流动作断路器QLKZ使用说明一、安装前准备1.在安装前，确保断路器的额定电流等级和电压等级符合电路的需求。

2.确保断路器与电源之间的接地良好，以确保安全使用。

二、安装1.将QLKZ断路器安装在电路的起始点，接线端子上标有L、N和E分别代表相线、零线和接地线。

2.将电源线连接到L和N端子上，将负载线连接到L1和N1端子上。

三、启动1.在QLKZ断路器上找到启动开关，将其拨至ON位置，断路器即开始工作。

2.断路器将开始检测电路中的剩余电流。

四、故障指示1.若QLKZ断路器上的指示灯处于亮红色状态，表示电路中存在剩余电流，断路器处于断开状态。

2.若指示灯处于熄灭状态，表示电路中不存在剩余电流，断路器处于闭合状态。

五、断开电路1.当QLKZ断路器检测到电路中存在剩余电流时，断路器将自动切断电路，并显示指示灯亮红色。

2.在电路断开后，需要检查电路中是否存在故障，解决故障后方可重新合闸。

六、复位1.若电路中的故障已解除，需手动将QLKZ断路器的启动开关拨至OFF位置，再重新拨至ON位置，以恢复电路的正常供电。

七、注意事项1.使用QLKZ断路器前，详细了解电路的额定电流和电压等级，并选择合适的型号。

2.在安装和操作过程中，务必确保断路器与电源之间的接地良好，以确保人身安全。

3.定期检查QLKZ断路器的工作状态，若发现异常情况，及时进行维修或更换。

4.在使用QLKZ断路器时，要遵循相关的电气安全规范和操作规程，以确保安全使用。

QLKZ剩余电流动作断路器是一种非常重要的电气保护装置，能够确保电路的安全运行，并有效防止电击事故的发生。

在使用断路器前，确保理解使用说明并按照说明进行正确操作，以保证电路的安全性。

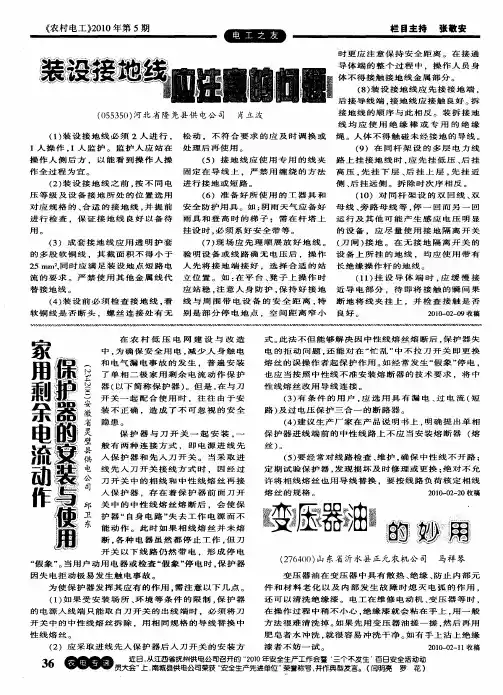

、 能 动 作 。 此 时 如 果 相 线 熔 丝 并 未 熔
由 鲍 ＿
（７ ４ ０ 山 东省沂水县 正元农 机公 司 马祥琴 ２６０ ）
变 压 器 油 在 变 压 器 中具 有 散 热 、 缘 、 止 内 部 元 绝 防 件 和材料 老 化 以及 内部 发 生故 障时熄 灭 电弧 的作 用 ． 还 可以清 洗绝缘 漆 。电工在 维修 电动机 、 压器 等时 ． 变
对 应 规 格 的 、 适 的 接 地 线 ， 提 前 安 全 防 护 用 具 。 如 ： 雨 天 气 应 备 好 母 线 、 路 母 线 等 ， 一 回 而 另 一 回 合 并 阴 旁 停
进 行 检 查 ，保 证 接 地 线 良 好 以 备 待 雨 具 和 登 高 时 的 梯 子 ：需 在 杆 塔 上 运 行 及 其 他 可 能 产 生 感 应 电 压 明 显
在 操 作 过 程 中稍 不 小 心 ， 缘 漆 就 会 粘 在 手 上 ， 一 般 绝 用
断 。 种 电 器 虽 然 都 停 止 工 作 ， 刀 各 但 开 关 以 下 线 路 仍 然 带 电 ， 形 成 停 电
“ 象 ” 当 用 户 动 用 电器 或 检 查 “ 象 ” 电 时 ， 护 器 假 。 假 停 保 因 失 电拒 动 极 易 发 生 触 电事 故 。
性 线熔 丝 。
方 法 很 难 清 洗 掉 。 果 先 用 变 压 器 油 搓 一 搓 ． 后 再 用 如 然 肥 皂 者 水 冲 洗 ， 很 容 易 冲洗 干 净 。 有 手 上 沾 上 绝 缘 就 如 漆者 不妨一 试 。 ２ １—２ １ 收稿 ０００— １
（ ） 应 采 取 进 线 先 人 保 护 器 后 入 刀 开 关 的 安 装 方 ２

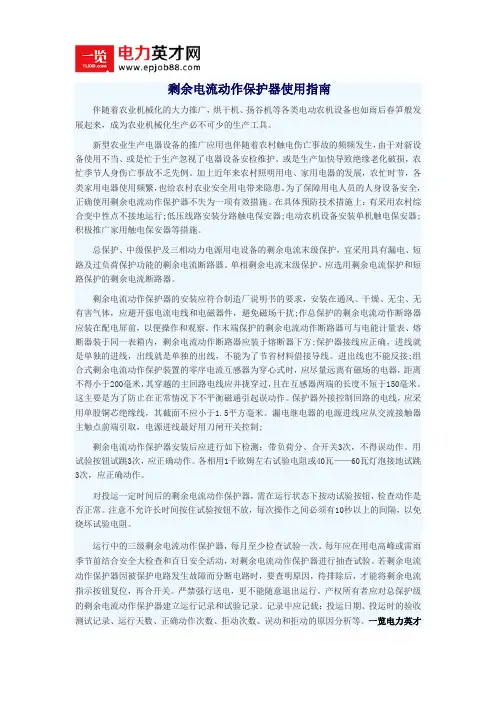

剩余电流动作保护器使用指南伴随着农业机械化的大力推广，烘干机、扬谷机等各类电动农机设备也如雨后春笋般发展起来，成为农业机械化生产必不可少的生产工具。

新型农业生产电器设备的推广应用也伴随着农村触电伤亡事故的频频发生，由于对新设备使用不当、或是忙于生产忽视了电器设备安检维护、或是生产加快导致绝缘老化破损，农忙季节人身伤亡事故不乏先例。

加上近年来农村照明用电、家用电器的发展，农忙时节，各类家用电器使用频繁，也给农村农业安全用电带来隐患。

为了保障用电人员的人身设备安全，正确使用剩余电流动作保护器不失为一项有效措施。

在具体预防技术措施上：有采用农村综合变中性点不接地运行;低压线路安装分路触电保安器;电动农机设备安装单机触电保安器;积极推广家用触电保安器等措施。

总保护、中级保护及三相动力电源用电设备的剩余电流末级保护，宜采用具有漏电、短路及过负荷保护功能的剩余电流断路器。

单相剩余电流末级保护，应选用剩余电流保护和短路保护的剩余电流断路器。

剩余电流动作保护器的安装应符合制造厂说明书的要求，安装在通风、干燥、无尘、无有害气体，应避开强电流电线和电磁器件，避免磁场干扰;作总保护的剩余电流动作断路器应装在配电屏前，以便操作和观察。

作末端保护的剩余电流动作断路器可与电能计量表、熔断器装于同一表箱内，剩余电流动作断路器应装于熔断器下方;保护器接线应正确，进线就是单独的进线，出线就是单独的出线，不能为了节省材料借接导线。

进出线也不能反接;组合式剩余电流动作保护装置的零序电流互感器为穿心式时，应尽量远离有磁场的电器，距离不得小于200毫米，其穿越的主回路电线应并拢穿过，且在互感器两端的长度不短于150毫米。

这主要是为了防止在正常情况下不平衡磁通引起误动作。

保护器外接控制回路的电线，应采用单股铜芯绝缘线，其截面不应小于1.5平方毫米。

漏电继电器的电源进线应从交流接触器主触点前端引取，电源进线最好用刀闸开关控制;剩余电流动作保护器安装后应进行如下检测：带负荷分、合开关3次，不得误动作。

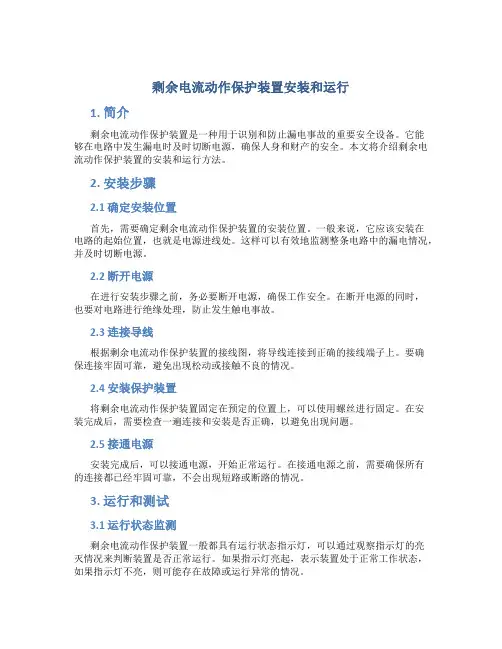

剩余电流动作保护装置安装和运行1. 简介剩余电流动作保护装置是一种用于识别和防止漏电事故的重要安全设备。

它能够在电路中发生漏电时及时切断电源，确保人身和财产的安全。

本文将介绍剩余电流动作保护装置的安装和运行方法。

2. 安装步骤2.1 确定安装位置首先，需要确定剩余电流动作保护装置的安装位置。

一般来说，它应该安装在电路的起始位置，也就是电源进线处。

这样可以有效地监测整条电路中的漏电情况，并及时切断电源。

2.2 断开电源在进行安装步骤之前，务必要断开电源，确保工作安全。

在断开电源的同时，也要对电路进行绝缘处理，防止发生触电事故。

2.3 连接导线根据剩余电流动作保护装置的接线图，将导线连接到正确的接线端子上。

要确保连接牢固可靠，避免出现松动或接触不良的情况。

2.4 安装保护装置将剩余电流动作保护装置固定在预定的位置上，可以使用螺丝进行固定。

在安装完成后，需要检查一遍连接和安装是否正确，以避免出现问题。

2.5 接通电源安装完成后，可以接通电源，开始正常运行。

在接通电源之前，需要确保所有的连接都已经牢固可靠，不会出现短路或断路的情况。

3. 运行和测试3.1 运行状态监测剩余电流动作保护装置一般都具有运行状态指示灯，可以通过观察指示灯的亮灭情况来判断装置是否正常运行。

如果指示灯亮起，表示装置处于正常工作状态，如果指示灯不亮，则可能存在故障或运行异常的情况。

3.2 漏电测试为了确保剩余电流动作保护装置能够正常检测和切断漏电，需要进行漏电测试。

测试时，先确保电路处于正常工作状态，然后通过特定的工具模拟漏电情况，在不同的漏电情况下观察保护装置的动作情况。

测试完成后，需要及时将电路恢复正常。

4. 注意事项在进行剩余电流动作保护装置的安装和运行过程中，有一些重要的注意事项需要注意： 1. 遵循安全操作规范，确保工作安全； 2. 仔细阅读并理解使用说明书，确保正确安装和操作； 3. 确保电源断开和绝缘处理，避免触电危险； 4. 确保连接和安装牢固可靠，避免发生松动或接触不良的情况； 5. 定期检查和维护保护装置，确保其正常工作。

剩余电流剩余电流动作保护器的正确安装、接线（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!剩余电流剩余电流动作保护器的正确安装、接线1 剩余电流动作保护器的错误安装(1)剩余电流动作保护器的安装位置不当：一般情况下选保护器的辅助电源都取自被保护电源，因此应该把保护器的辅助电源接在熔断器前边，即电源→保护器→熔断器→用电设备，而不能安装在熔断器的后边。

SERIESR DB5LE系列剩余电流动作断路器符合标准：G B/T16917.1产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

警告1 剩余电流动作断路器(下称漏电断路器)对同时接触被保护电路两线引起的触电危险不能进行保护，使用时请务必注意。

2 漏电断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁用相线和中性线直接短路或用相线触碰接地装置的试验方法,避免人身伤害。

3 漏电断路器主要功能是对有致命危险的人身触电提供间接接触保护，额定剩余动作电流不超过0.03A的漏电断路器在其他保护措施失效时，也可以作为直接接触电击事故基本防护措施的补充保护措施(不包括对相与相、相与N线间形成的直接接触电击事故的保护)，但不能作为唯一的直接接触保护。

4 严禁湿手操作漏电断路器，否则可能发生电击事故。

注意1 漏电断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。

2 漏电断路器安装位置应避开磁场干扰。

3 三极四线和四极漏电断路器的进线N端子必须接入中性线，使电子线路正常工作。

安装时必须严格区分中性线(N)和保护线(P E)，经过漏电断路器的中性线不得作为保护线，不得重复接地或接设备外露可导电部分。

保护线不得接入漏电断路器。

4 漏电断路器的漏电、过载、短路保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。

5 用户不可随意将断路器和剩余电流组件(脱扣器)拼装成漏电断路器来使用。

6 耐压测试本漏电断路器出厂前已按标准规定进行耐压测试。

若安装前-1-必须进行复测确认时，请务必注意：因漏电断路器自带电子组件板，所以，供给电子组件板电源的两极之间不能测试，以避免电子元件损坏。

7 本产品接触板为铜或铜合金，用户接铝导线时请采用铜铝过渡，搪锡或者加装铜接线鼻，以免导致铜、铝直接接触造成电化学腐蚀导致接线松动，接触电阻增大而烧损线路如因接线不合理出现线路烧毁，本公司概不负责，特此警告！铜导线(铜排)截面积(参考值见附表A)。

剩余电流剩余电流动作保护器的正确安装、接线参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月剩余电流剩余电流动作保护器的正确安装、接线参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

1 剩余电流动作保护器的错误安装(1)剩余电流动作保护器的安装位置不当：一般情况下选保护器的辅助电源都取自被保护电源，因此应该把保护器的辅助电源接在熔断器前边，即电源→保护器→熔断器→用电设备，而不能安装在熔断器的后边。

因为一旦熔丝熔断将会使保护器失去电源，发生触电时不能正确动作因而出现触电事故。

对于不用辅助电源的保护器就不用考虑了。

(2)保护器零序TA安装位置不对：配变外壳接地、中性线接地和避雷器接地，三者共接在一个接地装置上，通常称为"三位一体"。

中性线应先穿过保护器的零序TA后，再和配变外壳接地线、避雷器接地线相连接共同接地。

如果中性线接地线和避雷器接地线连接后再穿过保护器的零序TA接地，就有可能在雷电时影响剩余电流动作保护器的正常运行。

2 保护器的正确接线在低压配电系统中，采用"保护器+保护线"保护的方式，经常由于接线错误而造成保护器误动或拒动，造成不良影响，在采用这种保护方式时，只有正确地接线，才能起到应有的保护效果。

CDB6LEi 使用说明书安全告知在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。

危险：●严禁湿手操作断路器；●使用中，严禁触摸导电部位；●维护与保养时，必须确保产品不带电；●严禁用短路的办法来测试产品。

注意：●安装、维护与保养时，应由具有专业资格的人员操作；●产品的各项特性出厂时已整定，使用中不能自行拆装或随意调节；●使用前请确认产品工作电压、额定电流、频率及特性是否符合工作要求；●按照产品上的接线标识进行安装接线(负载端即出线端)；导线伸入接线孔后拧紧接线螺钉，拧紧导线使导线不得松动、拔出，裸露铜线头不能露在接线端外；●进线侧有电压时，合闸后产品中电路处于工作状态，侧壁有一定的温度，属于正常现象。

●本产品对同时接触被保护电路两线引起的触电危险不能进行保护；●本产品防护等级IP20不具备防尘功能，当用于灰尘较多的场合时，请安装于密封较好的终端箱中；●本产品不适用于电动机频繁启动、电热设备、电容柜、高感性、高容性负载和高温环境等特殊场合；●如果产品在开箱时有破损或异常响声，应立即停止使用并联系供应商；目录1主要用途及适用范围 (1)2产品型号及含义 (1)3正常使用、安装及运输条件 (1)4技术特性 (2)4.1分类 (2)4.2主要技术性能参数 (2)5外形及安装尺寸 (3)6安装和使用（维护） (4)7故障分析 (5)8开箱检查 (5)9公司承诺 (6)1主要用途及适用范围CDB6LEi系列漏电断路器（以下简称漏电断路器）具有漏电（触电）、过载、短路等保护功能，还可根据用户的需要增加过压，欠压保护功能。

CDB6LEi漏电断路器适用于交流50Hz/60Hz，额定电压230V/400V、240/415V，额定电流至63A及以下的线路中，用来对人的间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。

也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。
