50Hz发电机试运行作业指导书

一、工程概况１、江苏淮钢１×２５MW汽轮发电机组安装工程为ＱＦ－３０２－２，电压：１０５００ＫＶ，功率为２５ＭＷ，功率因数０．８０的南京发电机厂生产的发电机．二、编制依据电气设备装置工程电气设备交接实验标准GB50150-----1991电气装置安装工程盘柜及二次回路结线施工及验收规范GB50171---92电力建设安全工作规程（火力发电厂部分）DL5009.1.92江苏省电力设备交接和预防性试验规程山东省阳光设计院的有关图纸三、试验前的准备1、作业条件1、1 图纸会审完毕1、2 作业指导书经批准，并完成安全技术交底和施工技术交底1、3开关室照明充足，通风良好2、劳动力组织本施工有试验班承担。

配班长１名，试验人员2名。

四、施工技术措施１、设备安装前，建筑工程应具备下列条件：１、１结束屋顶、楼板工作，不得有渗漏现象；１、２混凝土基础应达到允许安装的强度；１、３现场模板、杂物清理干净；１、４预埋件及预留孔符合设计，预埋件牢固。

２、发电机到达现场外观检查应符合下列要求：２、１在运输过程中无碰闯损坏现象。

２、２铁芯、转子等的表面无损伤。

２、３放置前应检查构架及平台的承载能力。

２、４应有防火、防潮、防尘、保温及防止小动物进入等措施。

２、５转子存放时，不得使护环受力。

２、６转子起吊时，轴颈应包扎保护，钢丝绳与转子的绑扎部位应采用能起到保护的垫块垫好。

３、发电机检查３、１电机的铁芯、绕组、机座内部应清洁，无尘土，油垢和杂物．３、２绕组的绝缘表面应完整，无伤痕和起泡现象．端部绕组与绑环应紧靠垫实，紧固件和绑扎件应完整，无松动，螺母应锁紧．３、３铁芯硅钢片应无锈蚀、松动、损伤或金属性短接。

３、４埋入式测温元件的引出线及端子应清洁绝缘，其屏蔽接地应良好。

３、５定子槽楔应无裂纹、凸出及松动现象。

每根槽楔的空响长度不应超过其1/3，端部槽楔必须牢固。

３、６转子上的紧固件应紧牢，平衡块不得增减或变位，平衡螺丝应锁牢。

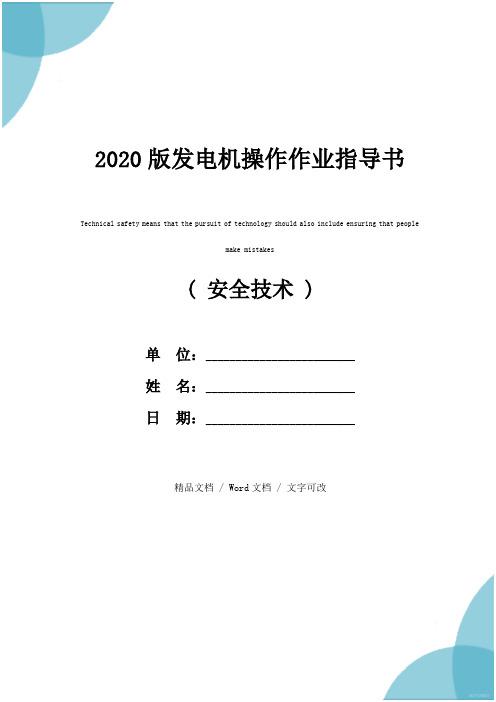

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改2020版发电机操作作业指导书Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes2020版发电机操作作业指导书1.目的规范操作程序，保持设备良好状态，确保后备电源供应正常。

2.范围适用于深圳市XX物业管理有限公司zz花园管理处。

3.方法和过程控制3.1自动操作3.1.1把IDK-931控制屏转换开关拔至自动位置，打开电源开关。

3.1.2把机组上调速开关拔至正常位置(RUN)，电磁开关处在停机位置。

3.1.3此时机组已进入自动待运行状态。

当市电停或来电时，机组就可在30秒钟内供电或停电。

3.2手动操作3.2.1启动前，检查燃油、机油、水箱水位以及蓄电池电压是否正常。

3.2.2切断IDK-931控制器，把机组控制屏上的调速开关拔至怠速位(IDLE)。

3.2.3同时按上起动并关(START)和按下盘车开关(CRANK)启动机组、当转速上升至400转/分左右时，松开盘车开关。

待油压指标灯灭后再松开起动开关，让其自动复位至正常位置(RUN)，机组自动进入怠速运行状态。

3.2.4怠速运行正常后，把调速开关切换到正常位置(RUN)，机组将自动达到额定转速(1500转/分)，但注意怠速运行时间不能太长。

3.2.5当频率、电压正常后，按互投柜上的发电机合闸按钮，机组供电。

3.2.6当市电来电时，按互投柜上的发电机分闸按钮，切断机组供电。

此时市电会自动供电。

3.2.7把机组控制屏上调速开并切换至怠速位置(IDLE)，机组自动进入怠速运行状态，怠速运行3分钟后或水温降至74℃以下时，把起动开关拔至关位置(OFF)后，柴油机自动停机。

发电作业指导书1准备发电1.1当外线停电后，及时断开配电柜中外电总闸和加油站内主要设备及大负荷设备的电源开关（如：加油机、加油区照明、微机等）。

1.2检查确认发电机的燃油、水、机油是否充足。

2发电供电2.1启动发动机，当发电机输出电压达到额定电压，并确认电压稳定后，打开发电机输出开关送电。

2.2将配电柜中的开关置于发电处，对站内供电。

2.3逐一开启设备开关。

2.4发电、供电过程中必须有专人监护。

3恢复外线供电3.1当外线来电时，注意观察外电指示灯及电压表变化情况，确认电压稳定后，准备恢复供电。

3.2断开加油站内各主要设备及大负荷设备的电源开关（如：加油机、加油区照明、微机等）。

3.3断开配电柜中发电机电源输出开关，合上外线电源总闸，进行送电。

3.4关闭发电机，清理现场，并做好下次发电的准备工作。

3.5逐一开启设备开关。

发电作业指导书（二）一、前言发电是一种重要的能源转换方式，通过将其他形式的能量转化为电能，为社会的各项活动提供所需的电力。

为了提高学生对发电原理和发电装置的理解和掌握，特编写此指导书，供学生在进行发电实验时参考和操作。

二、实验目的1. 了解基本的发电原理和发电装置。

2. 学习使用简单发电装置进行发电实验。

3. 掌握测量发电装置的关键参数，如电压、电流和功率等。

三、实验器材和材料1. 笔记本电脑或移动设备2. 直流电源3. 电阻箱4. 导线5. 电流表6. 电压表7. 太阳能电池板8. 风力发电装置9. 水力发电装置10. 热电发电装置四、实验步骤1. 掌握太阳能电池板的使用a. 将太阳能电池板放置在阳光充足的地方，并确保电池板的正面朝向太阳。

b. 将电流表和电压表依次连接到太阳能电池板的正负极上，并记录测量值。

c. 调整太阳能电池板的角度和朝向，再次记录测量值，并比较不同条件下的发电效果。

2. 学习风力发电装置的使用a. 将风力发电装置放置在通风处。

可以利用风扇进行模拟实验，让风扇的风吹过风力发电装置。

河南省电力试验研究院发电机进相试验作业指导书目的通过试验测定发电机进相能力及对系统调压效果。

1.依据2.1发电机制造厂技术规范2.2 DL/T 751-2001«水轮发电机运行规程»2.3 T6«汽轮发电机运行规程»2.项目3.1发电机不带厂用电进相试验3.2发电机带厂用电进相试验4. 条件4.1发电机一般在基建安装结束，通过满负荷试运行正常后，准备投入商转前。

4.2 宜安排在系统无功比较充足、电压较高时段进行。

5.仪器设备6.步骤6.1试验准备工作及技术要求6.1.1试验前发电机静态稳定限值计算试验前应根据试验时电力系统和发电机组的运行方式计算被试发电机进相试验各工况点的静稳水平等重要参数。

6.1.2埋设测温元件试验过程中应监视定子边段铁芯和端部结构件（如阶梯齿、压指、压圈、磁屏蔽构件、铜屏蔽构件等）的温度变化；如发电机不存在相应测温元件，需另外埋设上述测温元件。

如无法埋设，则需要求发电机制造厂家确认：在其给定的Ｐ-Ｑ运行曲线图的允许范围内进行进相试验时，发电机上述部件不存在温度超标的问题。

6.1.3 进相试验主要限制参数（1）为保证被试机组静态稳定，发电机内功角最大限值根据其静态稳定限值计算确定；（2）不带厂用电负荷时，机端电压不宜低于0.9 U N；（3）带厂用电负荷时，厂用电压一般不宜低于0.9～0.93 U N；（4）定子电流不超过额定值；（5）温度限制：定子线圈≤ 90 ℃边段铁芯≤ 120 ℃磁屏蔽构件≤ 120 ℃齿压指≤ 120 ℃齿压圈≤ 120 ℃铜屏蔽构件≤ 120 ℃（6）机组出力Ｐ、Ｑ值在厂家给定的Ｐ-Ｑ运行曲线图的允许范围内。

6.1.4 被试机组及其继电保护、励磁系统的安全措施：（1）试验前，应对发电机、主变、厂高变、启备变、厂用电动机等一次设备做全面检查，以保证机组运行正常、试验安全。

（2）对发电机保护、失磁保护、失步解列装置、主变保护与发电机热控单元进行全面检查；检查并核实发电机过流保护投跳闸位置，发电机过负荷保护投信号，发电机失磁保护、失步保护跳闸，发电机、主变等其它保护按正常运行投入。

小区发电机操作作业指导书1. 简介本操作指导书旨在提供小区居民使用发电机进行电力供应时的操作指导。

通过本指导书，用户可以了解发电机的基本原理、操作方法、注意事项，以及常见故障的排除方法。

2. 发电机基本原理发电机是一种将机械能转化为电能的设备。

其基本原理是通过燃油燃烧或其他能源驱动发动机旋转，从而带动发电机转子旋转，产生电能。

发电机工作原理的详细解释超出了本指导书的范围，但需要注意的是，使用发电机时需要谨慎操作，确保安全。

3. 发电机操作步骤步骤 1: 检查燃油和润滑油•检查燃油和润滑油的储存量，确保足够供应发电机运行。

•如果发现燃油或润滑油不足，应及时添加。

步骤 2: 检查电力负载•查看要连接到发电机的电力负载，确保发电机的额定功率能够满足需求。

•如果负载超过发电机的额定功率，可能会导致发电机过载并损坏。

步骤 3: 连接电力负载•将待供电设备通过电缆连接到发电机的输出插座。

•确保连接牢固，避免插座接触不良造成电击风险。

步骤 4: 启动发电机•按下发电机的启动按钮或拨动启动开关。

•可能需要通过拉动启动绳索或使用电启动方式启动发电机。

步骤 5: 监测发电机运行状态•发电机启动后，注意观察仪表盘上的运行状态指示灯和数据。

•检查发电机的电压、频率等参数是否正常。

步骤 6: 关闭发电机•当不再需要发电机供电时，先将待供电设备断开连接。

•按下发电机的停止按钮或拨动停止开关。

•待发电机停止运行后，可以关闭燃料阀门以节约燃料。

4. 注意事项注意事项 1: 安全操作•在操作发电机时，确保安全措施得到妥善执行，如佩戴好防护手套、护目镜等个人防护装备。

•避免在雨天或潮湿的环境下操作发电机，以防电击风险。

注意事项 2: 燃油储存和加注•确保储存燃油的容器符合安全标准，并远离火源和高温区域。

•加注燃油时，确保发电机已经停止运行并且冷却。

注意事项 3: 润滑油维护•定期更换润滑油，并按照说明书的建议进行润滑油维护。

注意事项 4: 发电机故障•如遇到发电机无法启动、运行不稳定或其他故障，请立即停止使用并联系专业维修人员进行检修。

发电、变配电作业指导书一、前言发电、变配电设备是电力系统的核心部件，是保障电网稳定运行和供电质量的重要保障。

为了提高发电、变配电设备的运行效率，维护电网稳定运行和保障用电质量，特编制本作业指导书，以规范发电、变配电设备的作业流程。

二、发电作业流程2.1 发电作业前准备1.经过工作人员检查，确定发电设备状态正常，不存在故障；2.工作人员应佩戴符合标准的防护用品，其中包括安全帽、电工胶手套、绝缘鞋等，便于工作人员在危险环境下的安全作业；3.页面要经过处理，杂质及物品必须在离开前清除干净，防止影响设备运行。

2.2 发电机组起动1.操作员先进入控制室，听取机组值班员的报告、了解机组状况，正确使用操作系统，将机组起动并准确地把各测量值调整到指定的范围；2.当发电机组就绪后，应按照操作规程，逐个接入电网。

在接入之前，要用电压表、频率计检测发电机组的参数是否达到要求。

2.3 设备运行检测1.在设备正常运行后，操作员必须定时检查发电机组运转参数是否正常，并注意现场危险；2.对机组进行周期性巡视、检测，同时要保持设备清洁、卫生，不存在故障情况。

2.4 停机、检修1.当发电机组必须停机或调整，或者出现故障时，应立即施行停机措施。

在施行停机措施时，应确保操作员的人身安全，以坚决避免事故的发生；2.停机后，应根据规程开展检修工作，检查机组的各个部件是否正常。

三、变配电作业流程3.1 准备工作1.了解变配电设备的类型、工作原理，清晰掌握所需作业步骤；2.如作业人员对所需准备的工具和器材不熟悉，要向主管领导或设备维护人员咨询学习。

3.2 施工操作1.按照变配电设备的调试工艺要求，操作员应按照规程逐步进行开关操作；2.操作过程中需注意现场危险情况，工作人员应做好个人防护措施。

3.3 监测设备运行状态1.当设备工作时，工作人员应在现场进行设备运行监测，及时进行问题排除；2.如需要设备加油、换油等日常维护工作，应确保工作环境和操作人员允许开展此类工作。

50GF16型柴油发电机组操作指导书1 主要内容及适用范围本指导书规定了柴油发电机组的操作程序及注意事项。

本指导书适用于江门柴油机厂出产的50GF16型柴油发电机组的作业。

2 检查与准备2.1 操作人员必须懂得柴油发电机组的工作原理，培训合格后上岗。

2.2 正确穿戴劳动保护用品。

2.3 全面检查各连接、紧固及操作部件是否连接牢固，检查电气连接部分接头是否牢固、可靠，所有负载开关处于断开状态。

2.4 检查散热水箱水位，加满清洁的冷却水。

2.5 检查机油的油位存量及污浊情况，油位应在油位标尺的L-H之间，机油变质或者太脏应更换。

2.6 检查柴油箱油位，如油位低于规定值，应补充至正常位置。

2.7 检查空气过滤器，如滤芯太脏或破损，应更换新滤芯。

2.8 检查起动电动的蓄电池组电压是否正常，合上刀闸。

2.9 确认断开市电总开关。

3 操作程序 3.1 开油箱阀门，用手动油泵排除燃油系统中的空气。

先拧开喷油泵上的放气螺钉然后压动手泵，直到放气螺钉处不断流出的柴油无气泡为止，然后将放气螺钉拧紧。

3.2 将喷油泵供油调速手柄推到空载发电机仪表盘 柴油机仪表盘 手动油泵 喷油泵供油调速手柄 机油标尺转速600～700r/min位置上。

3.3 按下起动按钮，起动柴油机，如果在10s内未能起动，应立即释放按钮，待1min后再作第二次起动。

如果连续三次不能起动，应停止起动，找出原因并排除故障后，再起动。

3.4 柴油机起动成功后，在600～700r/min的转速下运转一段时间，检查柴油机组各部分运转是否正常，然后逐渐增加转速，直至1500r/min此时配电屏上频率表指示在50Hz 左右。

3.5 机组正常运行在额定转速的情况下，调节电压整定旋钮，使电压表指示在额定电压400V位置上。

3.6 机组在空载状态下运转，待水温表读数不低于55℃，机油温度不低于45℃，机油压力不低于196kPa，合上空气开关向负载供电。

3.7 检查发电机组各项运行参数是否正常，如有下降，提高柴油供给量，使之正常工作：3.7.1 机油压力：196 kPa～343 kPa3.7.2 机油温度：65℃～85℃3.7.3 冷却水温度：65℃～85℃3.7.4 频率：50Hz3.7.5 电压：400V3.8 市电正常后，逐渐卸去负载，断开负载开关。

电气试验及机组试运行安全作业指导书一、前言电气试验与机组试运行是电力系统中非常重要的环节，其安全作业至关重要。

本指导书的目的是为了规范电气试验和机组试运行的操作，减少事故发生的可能性，保障工作人员的生命财产安全。

二、电气试验安全作业指导2.1 试验前的准备工作在进行电气试验之前，必须进行充分的准备工作，以确保试验工作的安全顺利进行。

准备工作应包括以下方面：•试验前活动询问与负责人确认：在试验前，需要询问现场的情况，如设备状态、是否存在未知风险等，同时询问负责人安排的具体试验内容和操作要点，明确各项工作的风险点，并严格按照相关抽查张贴强制性规定来执行。

•工作票签发：根据试验计划，制定相应的工作票，有计划地组织试验，确保设备保护和安全配电的操作正确、流程合法，并在工作票上汇总各项风险控制措施的执行情况以及每项操作的执行记录。

•试验方案的编制与审核：试验方案应具有可操作性、可实施性，并能按程序实施，同时应编写相关的安全作业指导书，并与实际情况流程相对照，确保不会存在一切不必要的隐患。

•各种仪器设备的检查与校验：避免由于仪器设备操作不当造成的电气事故，并要求相关检验人员对仪器设备进行校验，确保仪器设备的正常运行状况。

2.2 试验中的作业要求•停电作业要求：为减轻电气事故的危害范围，进行试验前必须进行停电操作，且必须依据停电操作记录表的规定执行。

•带电作业要求：如实进行正好的接地、带电工作。

执行带电作业时，首先必须规定和严格执行相应操作票和标准化操作流程、保证实时进行的观察和全程监控。

•个人防护措施要求：试验期间，作业人员必须着规范借用防护用品，穿戴符合要求的防护装具，同时根据作业要求正确携带合适的工具，避免意外操作或触电情况。

•现场指挥要求：试验过程中，现场指挥人员必须要严格执行相关的程序，预先做好预案安排和人员调度，完善相关作业监管措施，确保勘测不准、流程与计划的偏移等的纠正和异常处理。

2.3 试验后的收尾工作•清理工作要求：在试验过程结束后，必须及时完成相关的清理工作，保持工作场地的整洁无障碍，并将相关的设备工具资料正确归集存放，以利日后检查使用。

事务文书：________ 发电机操作作业指导书单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页发电机操作作业指导书3.1.1把IDK-931控制屏转换开关拔至自动位置，打开电源开关。

3.1.2把机组上调速开关拔至正常位置(RUN)，电磁开关处在停机位置。

3.1.3此时机组已进入自动待运行状态。

当市电停或来电时，机组就可在30秒钟内供电或停电。

3.2手动操作3.2.1启动前，检查燃油、机油、水箱水位以及蓄电池电压是否正常。

3.2.2切断IDK-931控制器，把机组控制屏上的调速开关拔至怠速位(IDLE)。

3.2.3同时按上起动并关(START)和按下盘车开关(CRANK)启动机组、当转速上升至4转/分左右时，松开盘车开关。

待油压指标灯灭后再松开起动开关，让其自动复位至正常位置(RUN)，机组自动进入怠速运行状态。

3.2.4怠速运行正常后，把调速开关切换到正常位置(RUN)，机组将自动达到额定转速(15转/分)，但注意怠速运行时间不能太长。

3.2.5当频率、电压正常后，按互投柜上的发电机合闸按钮，机组供电。

3.2.6当市电来电时，按互投柜上的发电机分闸按钮，切断机组供电。

此时市电会自动供电。

3.2.7把机组控制屏上调速开并切换至怠速位置(IDLE)，机组自动进入怠速运行状态，怠速运行3分钟后或水温降至74℃以下时，把起动第 2 页共 7 页开关拔至关位置(OFF)后，柴油机自动停机。

3.3发电机组起动后半小时内，设备责任人应随时注意运行情况，在此期间不应离开机房。
