现浇混凝土墩台施工方案正式样本

  • 格式：docx
  • 大小：156.04 KB
  • 文档页数：36

文件编号：TP-AR-L3465 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.

（示范文本）

编制：_______________ 审核：_______________ 单位：_______________

现浇混凝土墩台施工方案正式样本 实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3465

第 2 页 编订人：某某某 审批人：某某某

现浇混凝土墩台施工方案正式样本 使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。 材料内容可根据实际情况作相应修改，请在使用时认真阅读。

一、工程概况

商洛市环城北路三标段6号大桥工程位于商洛市商州区大赵峪街道办事处刘塬沟间，横跨低山丘陵区内沟谷地带，该大桥分为左右两幅，右幅设计起止点桩号为：K5+073～K5+534，桥长为461m，左幅设计起止点桩号为：K5+086～K5+547,桥长同为461m。左幅1#～10#，13#～14#，右幅1#～10#，13#～14#，为桩柱式桥墩桩顶位置设置桩系梁。左幅11#、12#，右幅11#、12#为空心薄壁墩，基础为群桩接承台。左幅15#，右幅15#为重力式U型桥台。 6号大桥现浇混凝土墩台主要工程量：双柱墩12实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3465

第 2 页 座（左幅1#～10#，13#～14#,右幅1#～10#，13#～14#），薄壁空心墩4座（左幅11#、12#，右幅11#、12#），重力式U型桥台台身两座（左幅15#，右幅15#）。 二、编制依据 1、商洛市环城北路工程施工图设计文件。 2、现行有关施工及验收规范、质量检验评定标准等。 《公路桥涵施工技术规范》JTJ041-2000 《城市桥梁工程施工与质量验收规范》CJJ2-2008 《公路工程质量检验评定标准》JTGF80/1-2004 《钢筋焊接及验收规程》JGJ18-2003/J253-2003 3、根据现场考察所获取的有关资料。 4、根据我公司现有的技术装备和施工能力。 实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3465 第 2 页 5、我公司从事同类工程施工所积累的成熟施工经验及技术成果。 6、陕西省建设文明工地有关标准及环境保护等方面的具体规定和要求。 三、工期计划 现浇混凝土墩台工程：2011.8.18—2011.11.15 四、施工准备 1、施工用电 施工用电采用社会电网供电，在六号大桥右幅8#～9#墩中间位置安装400KVA变压器一台，确保桥梁承台、系梁、U型桥台基础施工。另备100KW、150KW发电机各一台，确保停电后关键工序正常进行。 2、施工用水 在左幅10#～11#墩中间打深度18m，内径1.5m实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3465 第 2 页 水井一口。然后在右幅6#墩右侧，左幅1#墩右侧各设置一个30m³蓄水池，然后从井口布设钢管至蓄水池位置，在每个墩位处预留出水口，方便每个墩位墩台身养护用水方便。 3、施工便道 桥梁左幅左侧由通村水泥路至隧道口修建一条纵向主便道，可以满足左幅0-4号墩台及右幅0-2号墩台基础及下部构造的施工需求，桥梁右幅由12号墩位置至3-4号墩中间位置在桥梁中间带修建一条纵向便道可以满足左幅5-12号墩及右幅8-12号墩基础及下部构造的施工需求，从右幅3-4号墩中间位置至7号墩沿着山势修建一条纵向便道满足右幅3-7号墩基础及下部构造的施工需求，若构造物施工与便道发生冲突时可进行临时改道，施工过程中做好各个墩位构造物的施工计划，确保施工便道至各个墩位的畅通。实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3465 第 2 页 右幅13号墩位施工可由通村水泥路过河修筑便道直接到达施工现场。左幅13-15号墩台，右幅14-15号墩台欲在桥梁左侧征用临时用地由左幅12-13号墩中间位置起修筑便道到达各个墩位满足施工需求，便道到达右幅15号台位置后与路基纵向主便道想接，满足桥梁基础及下部构造施工的混凝土运输需求。 桥梁纵向主便道路面宽4.5m，各墩位支便道路面宽度为3m，并合理设置会车道，路面用石渣进行硬化。 4、临时设施 在10#～12#墩左右幅桥梁中间带位置，在7#～9#墩左右幅桥梁中间带位置各设置钢筋加工场一处。满足墩台身钢筋加工制作的需求。 5、现阶段砼供应 目前混凝土拌和站正在筹备，不具备拌制混凝土实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3465 第 2 页 条件。墩台身混凝土前期考虑商洛市区商砼站提供商品混凝土。 五、 施工方案 双柱墩施工方案 双柱墩施工采用定型钢模，浇筑砼采用吊车配合储料斗入模。 1、模板 （1）、定型模板选用5mm钢板做面板，100mm槽钢做肋带，整体加工以保证加工精度，加工模板时控制下料及加工精度，下料精度控制在对角线误差小于2mm，模板加工几何尺寸偏差控制在2mm内，拼装后接缝误差在2mm内，错台误差控制在1mm内。 （2）、墩柱模板支立 ①、模板支立前需认真清洗干净，之后涂刷脱模剂，保证墩柱的平整度、光洁度。 实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3465 第 2 页 ②、模板支立前精确放样结构外轮廓线，并将基底精确找平，找平误差控制在2mm内，此项是为了保证模板拼后的垂直度符合规范要求。 ③、在钢筋绑扎成型后，采用人工配合汽车吊将定型模板拼装成型。在模板设计时已考虑机械吊装，在吊装需用设计吊点以防吊装变形。每吊装一节模板即检查一次模板的垂直度及几何形状，无误后方续拼上层。 ④、模板支立完成后紧固各加固螺栓。模板的整体稳定性依靠在模板周围设置的三根Ф8钢筋拉线固定于地面预先埋设的地锚上。 ⑤、柱间系梁施工完成后，下节墩柱模板与柱间系梁模板连接保证模板竖直度及稳定性。 2、钢筋 第一节墩柱钢筋笼可在地面制作成型，然后采用实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3465 第 2 页 吊车吊装与桩基钢筋连接。以上墩柱钢筋在钢筋加工场集中配料，并做好标记，运至现场。在墩柱周围高度范围内搭设脚手架，以便于施工人员作业。钢筋加工必须符合设计及施工规范的要求。 3、浇筑混凝土 （1）、墩柱砼浇筑前应检查孔洞、预埋件位置是否正确并加固使之不至于因砼的振捣而移位。 （2）、混凝土在拌和站为投产前采用商品混凝土进行浇注。拌和站投产后采用拌和站集中拌制。砼输送车送至浇筑处，用吊车提升料斗入模。当砼浇筑高度超过2m时采用铁皮串筒入模，防止混凝土离析。浇筑时在墩台整个平面内水平分层进行，每层厚度控制在30cm用插入式振动器分层捣固，以保证混凝土密实。 （3）、混凝土在浇筑过程中，要有专人值班，实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3465 第 2 页 观察各种预埋件的位置是否移动，模板与支架有无变形或沉降，如发现有，应立即采取措施予以校正加固。 （4）、砼浇注完毕要及时养生，达到拆模强度时方可立拆模，拆模后用塑料薄膜覆盖并浇水湿润养护。 （5）、混凝土的施工缝处理方法 ①、在浇新混凝土前，施工缝的表面应用钢丝刷刷洗或凿毛。用水刷洗时混凝土强度须达到0.5MPa，在人工凿毛时须达到2.5MPa，用风动机凿毛时须达到10MPa,同时加水使混凝土保持潮湿状态直到浇新混凝土。 ②、在浇新混凝土时，旧混凝土强度必须达到2.5MPa。同时在旧混凝土面上水平缝抹一层10～20mm的1：2水泥砂浆。 实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3465 第 2 页 ③、混凝土的浇筑应使所有水平施工缝保持水平。 薄壁空心墩施工方案 薄壁空心墩采用翻板工艺施工，混凝土及施工材料垂直运输采用吊车（塔吊）进行调运。具体施工工艺见《桥梁高墩专项施工方案》。 重力式U型桥台台身 桥台台身采用组合式钢模板施工。其纵横向每一米设置一处钢筋通拉杆，外圈模板内侧粘贴一层透明胶片，以保证外观平整美观。桥台片石混凝土采用25T吊车配合混凝土搅拌运输车浇注混凝土，插入式振动器分层振实，人工配合将片石抛至混凝土中，确保混凝土中的片石数量不能超过20%，片石要均匀分布于混凝土中。当混凝土强度达到设计强度70％以上时，拆除模板进行养护，养护时间不少于7d。

合集下载

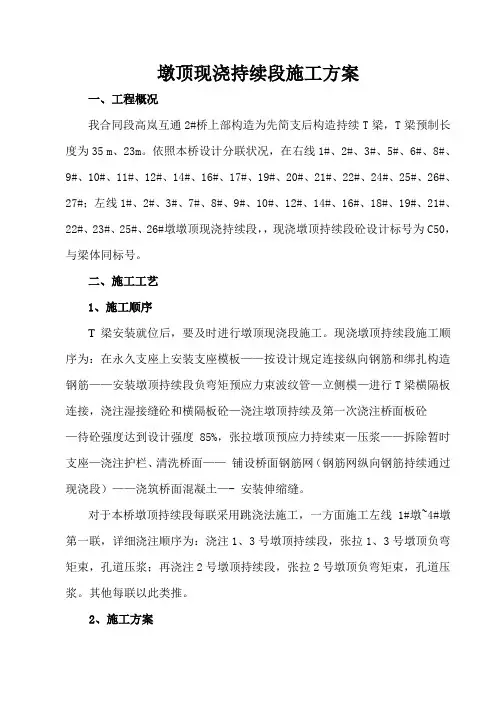

墩顶现浇段施工方案样本
