PFC应用案例：PFC直接电流控制策略综述

pfc控制方案PFC控制方案是用于提高功率因数的一种方法，通过校正功率因数可以减少无功功率的损失，提高电能的利用效率。

以下是几种常见的PFC控制方案：1. 前级整流PFC控制方法：在电源输入端加入整流电路和滤波电路，使用电感、电容等元件来校正功率因数。

常见的前级整流PFC控制方法有整流桥式电路和整流PFC控制器。

2. 调制PFC控制方法：通过调制开关器件的开关频率和占空比来控制输入电流和输出电压的波形，从而实现功率因数校正。

常见的调制PFC控制方法有基于边沿调制的PFC控制和基于谐振变换的PFC控制。

3. 峰值电流法：在有源PFC的实际应用中，峰值电流法是非常常见的控制方式，其主要功能是检测峰值电流。

在应用中，通常采用恒定的开关电源工作频率，只有稳定的工作频率才能有效地、快速地检测出峰值电流，并将这一电流“削尖”、均化来控制开关管，并同时对PWM进行调节，使输入电流波形与输入电压保持同步，从而提高功率因数。

缺点是由于输入电流被“削尖”，在电路上对输入电流波形需要进行斜率补偿。

4. 滞环电流法：滞环电流控制法也同样是一种比较常见的有源PFC控制方式，其主要功能是检测APFC电路中电感上的电流。

当电感电流达到一定值时，则开关管开始导通，电感电流下降到一定值时，开关管将会陡然截止。

它的控制方式是利用工作频率改变来控制开关管的导通和截止。

一般设计输出滤波电路时，按最低工作频率考虑所以，开关电源的体积和重量是最小的，工作损耗最小。

5. 平均电流法：有源PFC的平均电流控制法，这种方法在开关电源和电子镇流器的产品设计中是应用的最多的一种方法，其特点是THD值小，对噪声不敏感，电感电流峰值与平均值之间的误差小，具有恒定的工作频率，可以任意拓扑各种控制电路，输入电压可以随便调节。

然而，这种方法的缺点是控制电路比较复杂，需要增添电流误差放大器。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

pfc控制方法PFC控制方法PFC（Power Factor Correction）控制方法是一种用于改善电力系统功率因数（Power Factor）的技术。

在本文中，我们将详细介绍几种常见的PFC控制方法。

1. 前述在介绍各种PFC控制方法之前，首先需要了解功率因数的概念。

功率因数是一个衡量电路有效功率与视在功率之间关系的参数，其值范围从0到1。

当功率因数接近1时，表示电路能够更有效地利用能量，减少能量的浪费。

2. PFC控制方法传统整流电路传统的整流电路通常采用二极管桥整流器来转换交流电压为直流电压。

然而，由于二极管的导通特性，电流会出现脉冲式的波形，导致功率因数较低。

因此，在传统整流电路中，通过添加一个电容器来补偿电流脉冲，并提高功率因数。

Boost型PFC控制方法Boost型PFC控制方法是一种常见的PFC控制方法。

该方法通过使用电感和电容器来改善功率因数。

通过合理的设计电路，将输入电压转换为输出电压，在输入电流的波形上进行控制，以提高功率因数。

Buck-Boost型PFC控制方法Buck-Boost型PFC控制方法是另一种常用的PFC控制方法。

该方法采用了一种称为Buck-Boost转换器的电路。

通过控制开关管的开关时间，可以调整电流波形以改善功率因数。

LCL滤波器控制方法LCL滤波器控制方法使用了L型电感和C型电容器的组合设计来改善功率因数。

该方法通过调整电路中L型电感和C型电容器的参数，来滤除输入电流中的谐波成分，从而提高功率因数。

结论PFC控制方法在现代电力系统中起到了非常重要的作用。

通过采用不同的PFC控制方法，可以改善电力系统的功率因数，减少能量的浪费。

传统整流电路、Boost型PFC控制方法、Buck-Boost型PFC控制方法以及LCL滤波器控制方法是几种常见的PFC控制方法。

请记住，选择适合特定应用的PFC控制方法需要综合考虑因素，并且可能需要进一步的设计和优化。

但无论使用哪种方法，改善功率因数都将为电力系统的高效运行做出贡献。

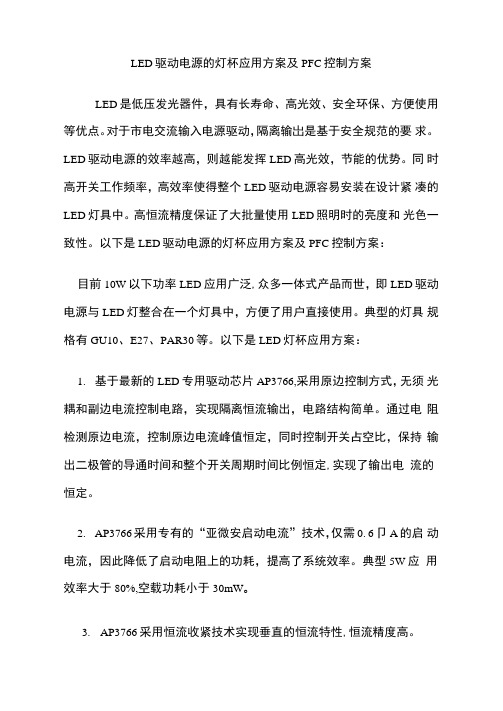

LED驱动电源的灯杯应用方案及PFC控制方案LED是低压发光器件，具有长寿命、高光效、安全环保、方便使用等优点。

对于市电交流输入电源驱动，隔离输岀是基于安全规范的要求。

LED驱动电源的效率越高，则越能发挥LED高光效，节能的优势。

同时高开关工作频率，高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。

高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。

以下是LED驱动电源的灯杯应用方案及PFC控制方案：目前10W以下功率LED应用广泛,众多一体式产品而世，即LED驱动电源与LED灯整合在一个灯具中，方便了用户直接使用。

典型的灯具规格有GU10、E27、PAR30等。

以下是LED灯杯应用方案：1.基于最新的LED专用驱动芯片AP3766,采用原边控制方式，无须光耦和副边电流控制电路，实现隔离恒流输出，电路结构简单。

通过电阻检测原边电流，控制原边电流峰值恒定，同时控制开关占空比，保持输出二极管的导通时间和整个开关周期时间比例恒定,实现了输出电流的恒定。

2.AP3766采用专有的“亚微安启动电流”技术，仅需0. 6卩A的启动电流，因此降低了启动电阻上的功耗，提高了系统效率。

典型5W应用效率大于80%,空载功耗小于30mW o3.AP3766采用恒流收紧技术实现垂直的恒流特性,恒流精度高。

4.电路元件数量少,AP3766采用S0T-23-5封装,体积小，整个电路可以安装在常用规格灯杯中。

5.安全可靠，隔离输出，具有输出开路保护、过压保护及短路保护功能。

6.功率开关管采用三极管，省去了高压场效应管,系统成本低。

10、60W功率LED路灯丄ED直管灯应用方案对于较大功率LED照明应用，采用功率因数校正(PFC)控制技术成为必需。

对于60W以下应用，有高性价比单级PFC控制方案：1.单级PFC方案，只用一级反激式电路拓扑，同时实现功率因数校正和隔离恒流输出。

元件数量少、体积小、性价比高。

2.高功率因数，采用有源功率因数校正控制芯片AP1661,功率因数PF>0. 9,满足IEC61000-3-2 谐波标准。

抑制电流畸变的无桥PFC控制策略仿真研究
无桥PFC控制策略是一种抑制电流畸变的控制方法，在大功率电子设备中得到了广泛应用。

本文针对无桥PFC控制策略的效果进行了仿真研究，以验证其在实际应用中的可行性和有效性。

我们简要介绍了无桥PFC控制策略的原理。

无桥PFC控制策略是通过在输入电压处采用桥式整流器，结合传统的电流控制技术，将输入电源转变为稳定的直流输出电压。

这种控制策略可以有效地降低输入电流的畸变程度，并提高整个系统的功率因数。

在仿真研究中，我们选取了一种常见的电力电子设备作为研究对象。

我们建立了一个包含无桥PFC控制功能的电源模型，并采用MATLAB/Simulink软件进行仿真。

在模型中，我们考虑了输入电压波动、负载变化等实际情况，并对不同的控制参数进行了调整和优化。

通过仿真研究，我们得出了以下几个结论：无桥PFC控制策略可以有效地抑制输入电流的畸变，并提高系统的功率因数。

不同的控制参数对系统性能的影响较大，需要仔细调整和优化。

输入电压波动和负载变化等因素对系统稳定性和性能也有一定影响，需要进行合理的设计和控制。

本文对抑制电流畸变的无桥PFC控制策略进行了仿真研究，通过建立电源模型、考虑实际因素等手段，验证了该控制策略的可行性和有效性。

这对于电力电子设备的设计和控制具有一定的参考意义，对于提高系统稳定性和性能有重要的实际应用价值。

pfc电流控制环路PFC电流控制环路PFC（Power Factor Correction，功率因数校正）电路是现代电子设备中常用的一种电路，其作用是校正设备输入电流的功率因数，使其接近于1，并且减少谐波电流的产生。

在本文中，将重点介绍PFC电路中的电流控制环路。

电流控制环路是PFC电路中的一个重要组成部分，它主要负责对输入电流进行实时监测和调节，以确保输出电流稳定和功率因数接近于1。

在PFC电路中，常用的电流控制环路有两种类型：电流模式控制和电压模式控制。

电流模式控制是一种基于电流反馈的控制方法，它通过对输入电流进行实时监测，并与参考电流进行比较，然后调整开关管的导通时间，以实现输出电流的稳定。

在电流模式控制中，通常采用电流反馈回路和PID控制器来实现对输入电流的控制。

电流反馈回路可以通过电流传感器来实现，它能够将输入电流转换为电压信号，并反馈给控制器进行处理。

PID控制器则根据电流反馈信号和参考电流之间的差异来调整开关管的导通时间，以达到输出电流稳定的目的。

电压模式控制是一种基于电压反馈的控制方法，它通过对输出电压进行实时监测，并与参考电压进行比较，然后调整开关管的导通时间，以实现输出电流的稳定。

在电压模式控制中，通常采用电压反馈回路和PID控制器来实现对输出电压的控制。

电压反馈回路可以通过电压传感器来实现，它能够将输出电压转换为电压信号，并反馈给控制器进行处理。

PID控制器则根据电压反馈信号和参考电压之间的差异来调整开关管的导通时间，以达到输出电流稳定的目的。

无论是电流模式控制还是电压模式控制，其核心原理都是通过实时监测和调节电流或电压，来实现对输出电流的稳定控制。

这种控制方式可以有效地提高PFC电路的功率因数，并减少谐波电流的产生。

同时，电流控制环路还可以提供过流保护和短路保护等功能，以确保设备的安全运行。

在设计PFC电路时，需要根据实际需求选择合适的电流控制环路类型，并进行参数调整和稳定性分析。

PFC方案简介功率因数校正（Power Factor Correction，简称PFC）是一种用来提高交流电源电能效率的技术。

PFC方案是在电源输入端采取一系列电路措施，通过对电流和电压波形进行调整，使其达到电能消耗的最优状态，从而提高整体电能利用率。

PFC方案通常用于电源电路中，在许多设备中广泛采用。

本文将介绍一种常见的PFC方案，并详细解释其工作原理和优势。

工作原理PFC方案的核心原理是通过控制电流波形来改善功率因数。

在传统电源中，电流波形往往会有较大的谐波成分。

这些谐波会导致电网中的电能浪费和电网质量下降。

而PFC方案通过添加一系列的电路来改善电流波形，使其尽可能接近理想的正弦波。

PFC方案通常使用的是整流器和滤波器的组合。

整流器将交流输入转换为直流输出，然后通过滤波器去除掉直流分量和谐波成分。

在传统的整流器方案中，使用的是二极管整流器，其波形存在谐波成分，功率因数较低。

而在PFC方案中，常使用的是相关连接PWM控制的桥式整流器，通过控制开关器件的导通和关断时间来调整电流波形，使其尽可能接近正弦波。

同时，滤波器的设计也对电流波形进行补偿，以进一步改善功率因数。

PFC方案还可以结合电感器、电容器和控制器等组件，以增强对电流的控制和平滑输出波形，从而实现更高的功率因数。

优势PFC方案在电能利用效率、电能质量和电网稳定性等方面具有明显优势，具体表现如下：提高电能利用效率传统电源中，由于功率因数较低，会导致交流电流和电压之间产生相位差，从而导致有一部分电能被浪费。

而PFC方案通过改善电流波形，减少有功功率和视在功率之间的相位差，使功率因数接近1，从而提高电能利用效率。

这样，相同的输入功率下，输出的有效功率更高，可节约电能，减少能源消耗。

改善电能质量PFC方案通过去除电流波形中的谐波成分，可降低对电网的污染，改善电能质量。

谐波会导致电压波形畸变，甚至影响其他设备的正常运行。

而PFC方案通过减小谐波含量，保持电压波形的稳定性，可以减少对其他设备的干扰，提高电网的可靠性和稳定性。

372023年10月上 第19期 总第415期信息技术与应用China Science & Technology Overview0引言PFC 电路可实现之环电流控制、平均电流控制、峰值电流控制，但同时带来了THD 总谐波畸变率大、带宽低、滤波器体积大等问题，因此目前仍然无法实现广泛应用。

在电流超前问题提出后，目前主要针对这一问题的解决方式为修改电流参考信号，但该方法过度依赖负载。

同时，部分学者选择修改模拟电流，但该方法对于升压电感变化有着一定的敏感性。

综合分析，目前学界以及电力产业对于电流超前问题仍未进行深度研究，未提出有效的解决方案。

因此，就单相PFC 升压电路的应用而言，急需一种有效的超前补偿策略解决PFC 升压电路存在的弊端。

1 PFC 功率因数校正内涵分析功率因数校正简称PFC，其主要原理是改善电源供应器输入端的有效功率、视在功率二者之间的比值。

PFC 隶属开关模式电源下的常见电路，一般情况下若机型不包含PFC，则输出功率多数在0.4～0.6范围内，但安装主动式PFC 的线路则能够达到0.96以上[1]。

相关表达式如式（1）、式（2）所示：视在功率=输出电压×输入电流 （1）有效功率=输入电压×功率因子×输入电流 （2）在电力环保层面分析，电力企业发电厂产生的电能需要大于视在功率，发电机组才可满足供给市场对电能服务提出的需求，而电能实际使用的是有效功率。

倘若功率因数=0.5，则发电机需要发出大于2VA 的电能，才可满足安全供给电能提出的1W 需求。

倘若功率因数被PFC 改善到达0.95，此刻电力企业发电机组仅需要发出大于1.06VA 的电力，便能满足供给市场提出的电能要求。

通常，功率因数校正可分为主动功率校正因数（有源），被动功率校正因数（无源）[2]。

2 基于电流相位超前补偿算法研究2.1电流环与传递函数电流环双回路控制动态模型简化后如图1所示。
