品分类：★数字多用表体积大小：手持式价格：￥ 190 特殊功能：详细介绍：特点：1、
新型防振套，流线形设计，手感舒适； 2、大屏幕荧光显示，字迹清楚； 3、金属屏蔽板，防磁，抗干
扰能力强； 4、改变传统自动断电，正常操作不断电； 5、全保护功能，防高压打火电路设计； 6、
火线判断功能。
基本功能量程.基本准确度直流电压200mV/2V/20V/200V/1000V ±(0.5%+3) 交流电压 2V/20V/200V/750V ±(0.8%+5) 直流电流 20uA/200uA/2mA/20mA/200mA/2A/20A ±(0.8%+10)
交流电流 20mA/200mA/2A/20A ±(1.0%+15) 电阻200Ω/2kΩ/20kΩ/200kΩ/2MΩ/200MΩ±(0.8%+3)
电容200uF ±(5.0%+10) 特殊功能VC9801A+ 二极管测试√三极管测试√通断报警√
低电压显示√火线判断√数据保持√自动关机√背光显示√功能保护√
防震保护√输入阻抗10MΩ采样频率3次/s 交流频响(40-400)Hz 操作方式手
动量程最大显示1999 液晶尺寸70×50mm 电源9V (6F22)
|一|般|特|征| 机身颜色机身-深灰防震套-黄色
机身重量426g(含电池) 机身尺寸 190×93.5×37mm
标准配件表笔,电池,说明书,合格证,皮盒,鳄鱼夹
标准内包装彩盒外包装尺寸465×317×506mm 标准包装数量30台
标准包装箱毛重26kg
如有侵权请联系告知删除，感谢你们的配合！。

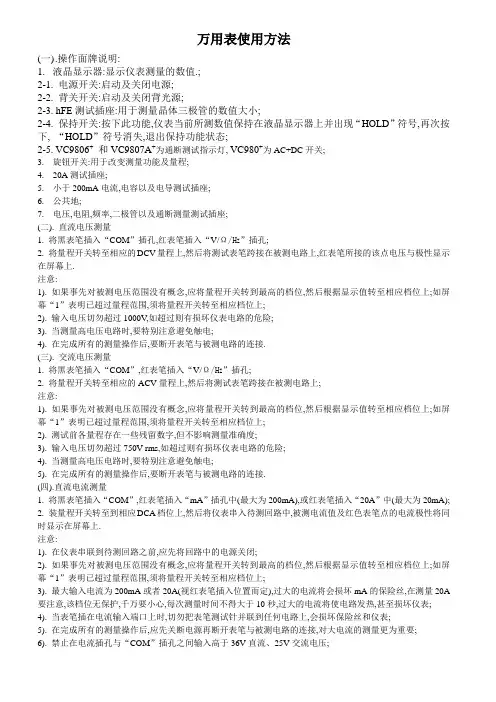

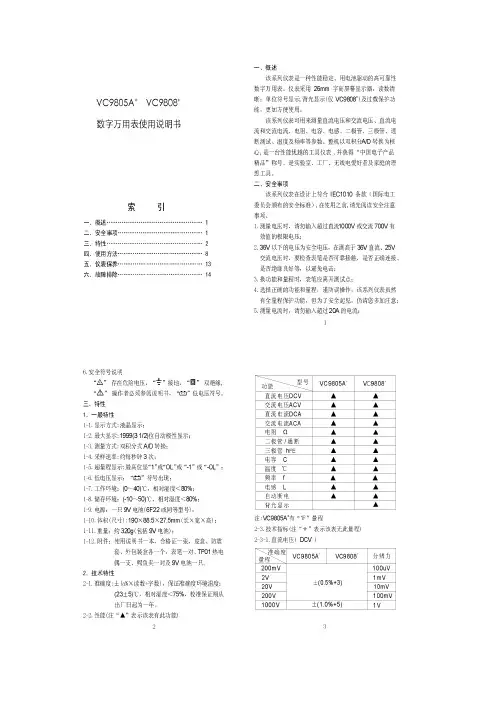

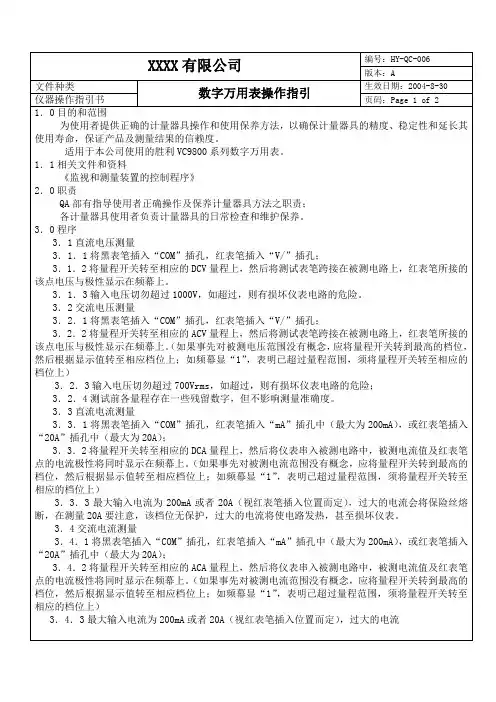

万用表使用方法(一).操作面牌说明:1.液晶显示器:显示仪表测量的数值.;2-1. 电源开关:启动及关闭电源;2-2. 背关开关:启动及关闭背光源;2-3. hFE测试插座:用于测量晶体三极管的数值大小;2-4. 保持开关:按下此功能,仪表当前所测数值保持在液晶显示器上并出现“HOLD”符号,再次按下, “HOLD”符号消失,退出保持功能状态;2-5. VC9806+和VC9807A+为通断测试指示灯, VC980+为AC+DC开关;3. 旋钮开关:用于改变测量功能及量程;4. 20A测试插座;5. 小于200mA电流,电容以及电导测试插座;6. 公共地;7. 电压,电阻,频率,二极管以及通断测量测试插座;(二). 直流电压测量1. 将黑表笔插入“COM”插孔,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的DCV量程上,然后将测试表笔跨接在被测电路上,红表笔所接的该点电压与极性显示在屏幕上.注意:1). 如果事先对被测电压范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;2). 输入电压切勿超过1000V,如超过则有损坏仪表电路的危险;3). 当测量高电压电路时,要特别注意避免触电;4). 在完成所有的测量操作后,要断开表笔与被测电路的连接.(三). 交流电压测量1. 将黑表笔插入“COM”,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的ACV量程上,然后将测试表笔跨接在被测电路上;注意:1). 如果事先对被测电压范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;2). 测试前各量程存在一些残留数字,但不影响测量准确度;3). 输入电压切勿超过750V rms,如超过则有损坏仪表电路的危险;4). 当测量高电压电路时,要特别注意避免触电;5). 在完成所有的测量操作后,要断开表笔与被测电路的连接.(四).直流电流测量1. 将黑表笔插入“COM”,红表笔插入“mA”插孔中(最大为200mA),或红表笔插入“20A”中(最大为20mA);2. 装量程开关转至到相应DCA档位上,然后将仪表串入待测回路中,被测电流值及红色表笔点的电流极性将同时显示在屏幕上.注意:1). 在仪表串联到待测回路之前,应先将回路中的电源关闭;2). 如果事先对被测电压范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;3). 最大输入电流为200mA或者20A(视红表笔插入位置而定),过大的电流将会损坏mA的保险丝,在测量20A 要注意,该档位无保护,千万要小心,每次测量时间不得大于10秒,过大的电流将使电路发热,甚至损坏仪表;4). 当表笔插在电流输入端口上时,切勿把表笔测试针并联到任何电路上,会损坏保险丝和仪表;5). 在完成所有的测量操作后,应先关断电源再断开表笔与被测电路的连接,对大电流的测量更为重要;6). 禁止在电流插孔与“COM”插孔之间输入高于36V直流、25V交流电压;(五).交流电流测量1. 将黑表插入“COM”插孔,红表笔插入“mA”插孔中(最大为200mA),或红表笔插入“20A”中(最大为20mA);2. 将量程开关转至相应ACA档位上,然后将仪表串入被测电路中;3. VC980+为真有效值测理;注意:1). 在仪表串联到待测回路之前,应先将回路中的电源关闭;2). 如果事先对被测电流范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;3). 最大输入电流为200mA或者20A(视红表笔插入位置而定),过大的电流将会损坏mA的保险丝,在测量20A 要注意,该档位无保护,千万要小心,每次测量时间不得大于10秒,过大的电流将使电路发热,甚至损坏仪表;4). 当表笔插在电流输入端口上时,切勿把表笔测试针并联到任何电路上,会损坏保险丝和仪表;5). 在完成所有的测量操作后,应先关断电源再断开表笔与被测电路的连接,对大电流的测量更为重要;6). 测试前各量程存在一些残留数字,但不影响测量准确度.7). 禁止在电流插孔与“COM”插孔之间输入高于36V直流、25V交流电压;(六).电阻测量1. 将黑表笔插入“COM”,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的电阻量程上,将两表笔跨接在被测电阻上.注意:1). 如果被测电阻开路或阻值超过所选的量程值,则屏幕会显“1”,这时应将开关转至相应档位上,当测量电阻值超过1MΩ以上时,读数需几秒时间才能稳定,这在测量高电阻时是正常的;2).测量低阴时,表笔会带来内阻,为获得精确读数,可以先记录表笔短路值,在测量读数中减去表笔短路时的数值;3). 测量在线电阻时,必须将被测电路所有电源关断且所有电容完全放电,才能保证测量值的正确;4). 请勿有电阻量程输入电压,这是绝对禁止的,虽然仪表在该档位上有电压防护功能.(七). 电容测量1. 将黑表笔插入“COM”,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的电容量程上,然后将测试表笔跨接在被测电容两端;注意:1). 如果事先对被测电容范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;2). 用20nF档测量电容时,屏幕显示值可能有残留读数,此数为表笔的分布电容,为精确读数,可在测量后,减去此数值;3). 大电容档测量严重漏电或击穿电容时,将显示一些数值且不稳定;测量大电容时,读数需要几秒钟时间才能稳定,这在测量大电容时是正常的;4). 请在测试电容容量这前,对电容应充分地放电,以防止损坏保险管和仪表;5). 单位: 1uF=1000nF 1nF=1000pF(八). 三极管hFE1. 将量程开关置于“hFE”档;2. 决定所测晶体管为NPN型或PNP型,将发射极、基极、集电极分别插入相应插孔;(九). 二极管及通断测试1. 将黑表笔插入“V/Ω/H Z”插孔(注意红表笔极性为“+”)2. ”档,并将表笔连接到待测试二极管,读数为二极管正向压降的近似值,对于硅PN 结而言,一般约为500mV-800mV确认为正常值;若被测二极管开路或极性反接,则显示“1”;3. 将表笔连接到待测线路的两点,如果内置蜂鸣器发声且通断报警指示灯亮,则两点之间电阻值低于约(70±20)Ω;注意:禁止在“”档输入电压,以免损坏仪表.(十). 频率测量1. 将表笔或屏蔽电缆插入“COM”和“V/Ω/H Z”插孔2. 将量程开关转到频率档上,将表笔或电缆跨接在信号源或被测负载上.注意:1. 输入超过10Vrms时,可以读数,但可能超差;2. 在噪音环境下,测量小信号时最好使用屏蔽电缆;3. 在测量高电压电路时,特别要注意避免触电;4). 禁止输入超过250V直流或交流峰值的电压值,以免损坏仪表;(十一) 电导测量(仅VC9807A+)1. 将黑表笔插入“mA”插孔,红表笔插入“COM”插孔中;2. 将量程开关转到“nS”档上,将测试表笔连接到绝缘电阻上;注意:1). 当仪表无输入时,如开路情况屏幕显示“000.0”2). 如果电导的读数大于100nS,请将量程开关转至“Ω”量程,测量其电阻值;3). 禁示输入电压值,以免损坏仪表;4). 单位:1nS=10-9S,S=1/Ω(十二) 数据保持接下保持开关,当前数据就会保持在屏幕上.(十三) 自动断电当仪表使用约(20±10)分钟后,仪表便自动断电,进入休眠状态,若要重新启动电源,再按两次“POWER”键,就可重新接通电源.(十四) 背光显示按下“B/L”开关时背光灯亮,约过10秒钟后,背光灯自动关闭;注意:背灯灯亮时,工作电流增大,会造成电池使用寿命缩短及个别功能测量时误差变大.仪表保养在打开仪表后盖之前,应确定电源已关闭,表笔已离开输入端口和被测电路;该系列仪表是一台精密仪器,使用者不要随意更改电路.1. 一般的保养和维修1). 请注意防水、防尘、防摔;2). 不宜在高温高湿、易烧易爆和强磁场的环境下存放,使用仪表;3). 请使用湿布和温和的清洁剂仪表外表,不要使用研磨剂及酒精等烈性溶剂;4). 如果长时间不使用,应取出电池,防止电池漏液腐蚀仪表;2.注意9V电池使用情况,当屏幕显示无电时,应及时更换电池,否则会影响测量精度;电池规格:6F22 9V,为加长使用时间,请使用碱性电池.。
目录1、概述 (1)2、开箱检查 (2)3、安全注意事项 (3)4、安全符号说明 (5)5、仪表面板说明 (6)6、LCD显示屏 (8)7、按键功能说明 (9)8、其它功能 (10)9、特性 (11)10、通讯连接 (27)11、仪表保养 (28)12、故障排除 (29)一、概述VICTOR86E是带USB电脑接口，可自动转换量程的41/2位数字仪表，是一种性能稳定、用电池驱动的高可靠性数字多用表。
仪表采用21mm字高LCD显示器，读数清晰；具有数据保持和自动关机功能，更加方便使用。
此仪表可用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、温度、二极管、通断测试、频率及占空比等参数。
整机以大规模集成电路的双积分A/D转换为核心，具有自动和手动选择功能，是一款性能优越的工具仪表，是实验室、工厂、无线电爱好者及家庭的理想工具。
二、开箱检查打开包装箱，仔细检查以下配件是否缺少或损坏，如有缺少或损坏请立即与经销商联系。
●86E数字多用表一台●布包一个●合格证一张●刮涂层防伪查询码及产品序列号（一体）一张（贴于产品支架）●使用说明书一本●表笔一付●鳄鱼夹一套●温度探头（K型热电偶）一个●USB接口线一根● 1.5V AAA电池四节三、安全注意事项该仪表在设计上符合IEC61010相关条款（国际电工委员会颁布的安全标准或等效的GB4793.1标准的要求），符合双重绝缘过电压标准CAT IV600V、CAT III1000V和污染等级II的安全标准，在使用之前,请先认真阅读说明书。
警告:为避免危险和使用者的安全,在使用仪表之前请仔细阅读本使用手册,并严格遵守安全警告信息和操作说明来使用本仪表。
1.在测量30V以上电压,测量10mA以上电流,测量带电感负载的交流电力线;测量电力波动期间的交流电力线时,谨防电击。
2.测量前，检查测量功能开关是否置于正确的档位,要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击。
