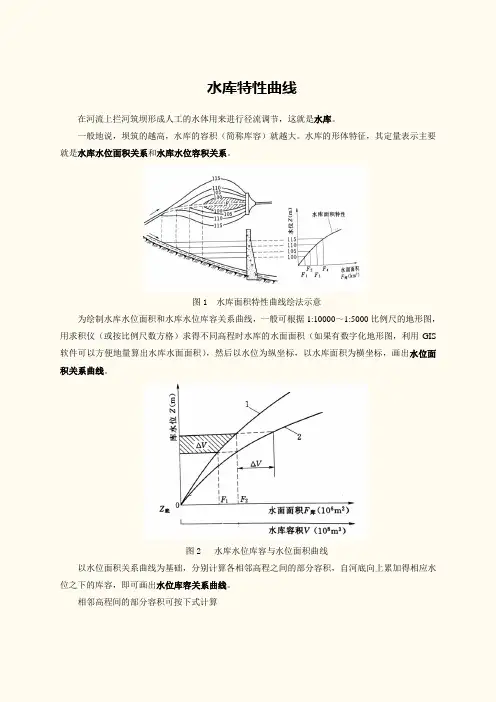

水库特性曲线
在河流上拦河筑坝形成人工的水体用来进行径流调节，这就是水库。
一般地说，坝筑的越高，水库的容积（简称库容）就越大。
水库的形体特征，其定量表示主要就是水库水位面积关系和水库水位容积关系。
图1 水库面积特性曲线绘法示意
为绘制水库水位面积和水库水位库容关系曲线，一般可根据1:10000～1:5000比例尺的地形图，用求积仪（或按比例尺数方格）求得不同高程时水库的水面面积（如果有数字化地形图，利用GIS 软件可以方便地量算出水库水面面积），然后以水位为纵坐标，以水库面积为横坐标，画出水位面积关系曲线。
图2 水库水位库容与水位面积曲线
以水位面积关系曲线为基础，分别计算各相邻高程之间的部分容积，自河底向上累加得相应水位之下的库容，即可画出水位库容关系曲线。
相邻高程间的部分容积可按下式计算
Z F F V ∆+=
∆2
21 或用较精确的公式 Z F F F F V ∆++=∆)(3
12211。

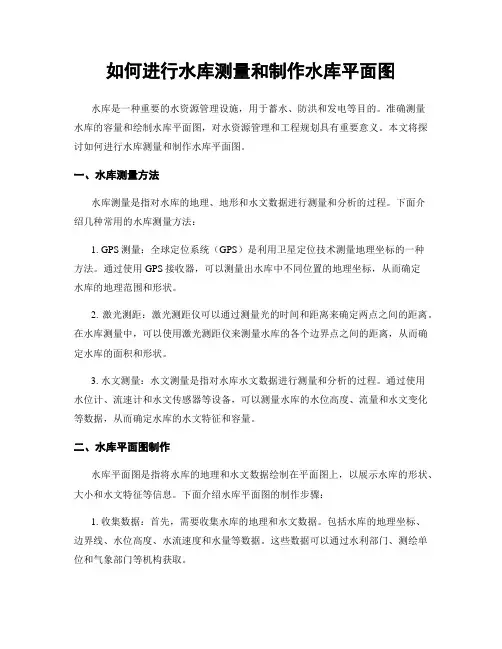

如何进行水库测量和制作水库平面图水库是一种重要的水资源管理设施，用于蓄水、防洪和发电等目的。
准确测量水库的容量和绘制水库平面图，对水资源管理和工程规划具有重要意义。
本文将探讨如何进行水库测量和制作水库平面图。
一、水库测量方法水库测量是指对水库的地理、地形和水文数据进行测量和分析的过程。
下面介绍几种常用的水库测量方法：1. GPS测量：全球定位系统（GPS）是利用卫星定位技术测量地理坐标的一种方法。
通过使用GPS接收器，可以测量出水库中不同位置的地理坐标，从而确定水库的地理范围和形状。
2. 激光测距：激光测距仪可以通过测量光的时间和距离来确定两点之间的距离。
在水库测量中，可以使用激光测距仪来测量水库的各个边界点之间的距离，从而确定水库的面积和形状。
3. 水文测量：水文测量是指对水库水文数据进行测量和分析的过程。
通过使用水位计、流速计和水文传感器等设备，可以测量水库的水位高度、流量和水文变化等数据，从而确定水库的水文特征和容量。
二、水库平面图制作水库平面图是指将水库的地理和水文数据绘制在平面图上，以展示水库的形状、大小和水文特征等信息。
下面介绍水库平面图的制作步骤：1. 收集数据：首先，需要收集水库的地理和水文数据。
包括水库的地理坐标、边界线、水位高度、水流速度和水量等数据。
这些数据可以通过水利部门、测绘单位和气象部门等机构获取。
2. 绘制平面图：根据收集到的数据，可以使用计算机辅助设计（CAD）软件或地理信息系统（GIS）软件等工具绘制水库的平面图。
平面图应该包括水库的边界线、水位等高线和其他水文要素等。
3. 添加标注：在平面图上添加必要的标注信息，如水库的名称、坐标、面积、容量和其他特征等。
标注应该清晰、准确，并与绘制的图形相匹配。
4. 完善细节：检查平面图的绘制结果，确保图形的完整性和准确性。
如果有必要，可以进一步添加细节，如岛屿、河流和道路等。
5. 输出和分享：最后，将绘制好的水库平面图输出为图片或文件格式，以便分享和使用。

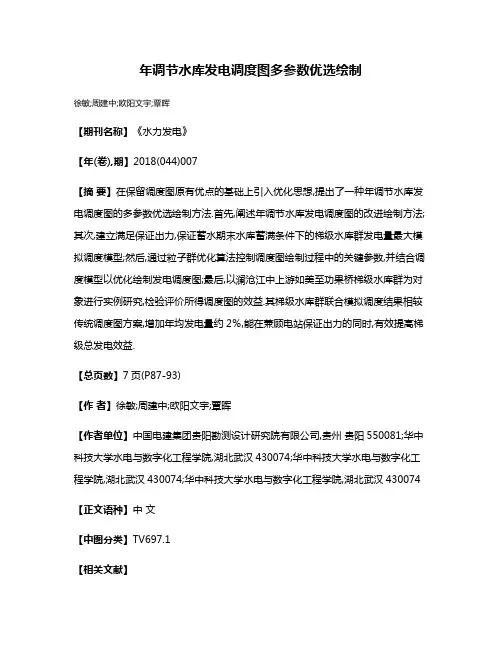

年调节水库发电调度图多参数优选绘制
徐敏;周建中;欧阳文宇;覃晖
【期刊名称】《水力发电》
【年(卷),期】2018(044)007
【摘要】在保留调度图原有优点的基础上引入优化思想,提出了一种年调节水库发电调度图的多参数优选绘制方法.首先,阐述年调节水库发电调度图的改进绘制方法;其次,建立满足保证出力,保证蓄水期末水库蓄满条件下的梯级水库群发电量最大模拟调度模型;然后,通过粒子群优化算法控制调度图绘制过程中的关键参数,并结合调度模型以优化绘制发电调度图;最后,以澜沧江中上游如美至功果桥梯级水库群为对象进行实例研究,检验评价所得调度图的效益.其梯级水库群联合模拟调度结果相较传统调度图方案,增加年均发电量约2％,能在兼顾电站保证出力的同时,有效提高梯级总发电效益.
【总页数】7页(P87-93)
【作者】徐敏;周建中;欧阳文宇;覃晖
【作者单位】中国电建集团贵阳勘测设计研究院有限公司,贵州贵阳550081;华中科技大学水电与数字化工程学院,湖北武汉430074;华中科技大学水电与数字化工程学院,湖北武汉430074;华中科技大学水电与数字化工程学院,湖北武汉430074【正文语种】中文
【中图分类】TV697.1
【相关文献】
1.基于文化粒子群算法的水库发电调度图绘制 [J], 杨子俊;王丽萍;谢维;方婧;喻杉
2.水库发电调度图常规计算方法的问题和改进建议 [J], 王平
3.年调节水库水电站分级发电调度图研究 [J], 李雅琴;钟平安;王玉华
4.基于粒子群算法的水电站水库发电调度图绘制 [J], 杨子俊;王丽萍;邵琳;吴月秋
5.具有网络图绘制与风机优选功能的矿井通风网络解算系统 [J], 林建广;蒋仲安因版权原因，仅展示原文概要，查看原文内容请购买。
