660MW双水内冷发电机发电机介绍1、概述QFS-660-2型汽轮发电机是在总结135MW、300MW等级双水内冷发电机制造运行经验基础上，结合600MW级水氢冷发电机设计技术，以及拥有稳定运行经验的1000MW火电发电机成熟结构，吸取了近年来国内外大型汽轮发电机的先进成熟技术，进行的优化设计的产品。
产品开发方案于2014年7月8日国内行业资深专家评审会一致通过评审。
双水内冷发电机具有运输重量轻，成本低，价格便宜，交货进度快等特点，对电厂安装、运行、维修、厂房投资也均具有独特的优越性。
2、性能参数660MW双水内冷发电机设计风格参考有稳定生产、运行经验的660MW 水氢氢发电机，性能参数与660MW水氢冷发电机相当。
3、可靠性660MW双水内冷发电机采用660MW级水氢冷发电机和百万千瓦级水氢冷发电机相同的先进技术进一步提高性能和可靠性。
包括：定子：➢全补偿、抗蠕变定子铁心防松技术采用无机涂层的硅钢片、激光点焊风道板结构，内倾式齿压板结构、阶梯段冲片偏小槽结构等全新结构，避免铁心局部松动。
➢定子端部整体灌胶技术降低端部线棒应力，提高抗突然短路能力；提高整机防晕性能；防油、防水、防异物。
➢定子槽内弹性防松技术定子槽内紧固采用高强度槽楔、楔下双层波纹板，槽底和上、下层线棒之间垫有适形垫条，并采用了涨管热压工艺，使槽内线棒固定更加牢固，直线段端部采用鱼尾形关门槽楔就地锁紧，防止轴向位移。
➢球形接头机械式水电连接技术既确保100%电接触，且抗冲击能力强，防止松动，可适应定子嵌线过程中鼻端六个方向的装配误差，减少线圈所受应力。
转子：➢转子线圈采用水直接冷却，冷却效果好，利于提高绝缘寿命；采用连续绝缘，无转子匝间短路问题。
4、经济性由于660MW双水内冷转子采用水冷却方式，与传统水氢冷发电机相比，没有与氢气相关的防护及辅助系统，经济性上相较于传统水氢冷发电机有较大优势。
➢一次性投资制造成本与相同容量的水氢冷发电机相比价格低。
QFS 50-300MW系列双水内冷汽轮发电机产品说明书（上海汽轮发电机有限公司制造）目录一．概述 (01)二．技术数据 (02)三．发电机结构 (03)（一）概述 (03)（二）发电机定、转子绕组冷却水系统 (03)（三）定子 (04)（四）转子 (07)（五）空气冷却器 (09)（六）轴承 (09)四.发电机的接收、吊运和储存 (09)（一）概述 (09)（二）接收 (09)（三）吊运 (09)（四）储存期间的防护 (10)五.发电机的安装 (11)（一）概述 (11)（二）对基础结构的基本要求 (11)（三）水路系统的布臵和安装要求 (11)（四）安装前的检查和试验 (12)（五）发电机的安装程序 (16)（六）定子的安装和水路检查 (17)（七）转子的安装 (18)（八）转子进出水支座的安装 (19)（九）空气冷却器的安装 (20)（十）保护用接地电刷的安装 (20)六.发电机运行和控制 (20)（一）运转前的检查 (20)（二）开车启动步骤 (21)（三）发电机的励磁、并列和加负荷 (21)（四）发电机的停机 (22)（五）运行时的监视、维护和注意事项 (22)七.发电机的故障 (26)（一）漏水 (26)（二）水路系统的故障 (27)（三）电气故障 (27)（四）定子部分的其它故障 (28)（五）转子部分的其它故障 (28)（六）其他故障 (29)八.维护和检修 (29)（一）定、转子线圈水路正反冲洗 (29)（二）更换定子绝缘引水管 (30)（三）定子端部结构件上通水冷却的铜管 (31)（四）拆装大护环 (31)（五）发电机漏水的处理 (32)（六）发电机定子的检修 (33)（七）其它 (34)九.转子绝缘引水管的安装、使用和维修 (34)附录A配125MW、300MW发电机用的永磁付励磁机使用维护注意事项 (35)部件图纸 (37)一.概述本产品说明书适用于QFS系列的50、60、125及300兆瓦双水内冷发电机，该型发电机为卧式结构，经汽轮机直接耦合传动，适用于工农业动力和照明电源。
660MW双水内冷发电机发电机介绍1、概述QFS-660-2型汽轮发电机是在总结135MW、300MW等级双水内冷发电机制造运行经验基础上，结合600MW级水氢冷发电机设计技术，以及拥有稳定运行经验的1000MW火电发电机成熟结构，吸取了近年来国内外大型汽轮发电机的先进成熟技术，进行的优化设计的产品。
产品开发方案于2014年7月8日国内行业资深专家评审会一致通过评审。
双水内冷发电机具有运输重量轻，成本低，价格便宜，交货进度快等特点，对电厂安装、运行、维修、厂房投资也均具有独特的优越性。
2、性能参数660MW双水内冷发电机设计风格参考有稳定生产、运行经验的660MW水氢氢发电机，性能参数与660MW水氢冷发电机相当。
3、可靠性660MW双水内冷发电机采用660MW级水氢冷发电机和百万千瓦级水氢冷发电机相同的先进技术进一步提高性能和可靠性。
包括：定子：全补偿、抗蠕变定子铁心防松技术采用无机涂层的硅钢片、激光点焊风道板结构，内倾式齿压板结构、阶梯段冲片偏小槽结构等全新结构，避免铁心局部松动。
定子端部整体灌胶技术降低端部线棒应力，提高抗突然短路能力；提高整机防晕性能；防油、防水、防异物。
定子槽内弹性防松技术定子槽内紧固采用高强度槽楔、楔下双层波纹板，槽底和上、下层线棒之间垫有适形垫条，并采用了涨管热压工艺，使槽内线棒固定更加牢固，直线段端部采用鱼尾形关门槽楔就地锁紧，防止轴向位移。
球形接头机械式水电连接技术既确保100%电接触，且抗冲击能力强，防止松动，可适应定子嵌线过程中鼻端六个方向的装配误差，减少线圈所受应力。
转子：转子线圈采用水直接冷却，冷却效果好，利于提高绝缘寿命；采用连续绝缘，无转子匝间短路问题。
4、经济性由于660MW双水内冷转子采用水冷却方式，与传统水氢冷发电机相比，没有与氢气相关的防护及辅助系统，经济性上相较于传统水氢冷发电机有较大优势。
一次性投资制造成本与相同容量的水氢冷发电机相比价格低。

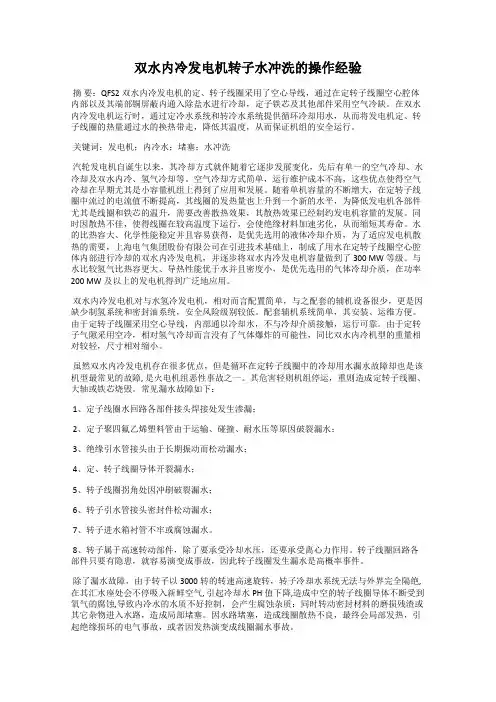

双水内冷发电机转子水冲洗的操作经验摘要：QFS2双水内冷发电机的定、转子线圈采用了空心导线，通过在定转子线圈空心腔体内部以及其端部铜屏蔽内通入除盐水进行冷却，定子铁芯及其他部件采用空气冷缺。
在双水内冷发电机运行时，通过定冷水系统和转冷水系统提供循环冷却用水，从而将发电机定、转子线圈的热量通过水的换热带走，降低其温度，从而保证机组的安全运行。
关键词：发电机；内冷水；堵塞；水冲洗汽轮发电机自诞生以来，其冷却方式就伴随着它逐步发展变化，先后有单一的空气冷却、水冷却及双水内冷、氢气冷却等。
空气冷却方式简单，运行维护成本不高，这些优点使得空气冷却在早期尤其是小容量机组上得到了应用和发展。
随着单机容量的不断增大，在定转子线圈中流过的电流值不断提高，其线圈的发热量也上升到一个新的水平，为降低发电机各部件尤其是线圈和铁芯的温升，需要改善散热效果，其散热效果已经制约发电机容量的发展。
同时因散热不佳，使得线圈在较高温度下运行，会使绝缘材料加速劣化，从而缩短其寿命。
水的比热容大、化学性能稳定并且容易获得，是优先选用的液体冷却介质，为了适应发电机散热的需要，上海电气集团股份有限公司在引进技术基础上，制成了用水在定转子线圈空心腔体内部进行冷却的双水内冷发电机，并逐步将双水内冷发电机容量做到了300 MW等级。
与水比较氢气比热容更大、导热性能优于水并且密度小，是优先选用的气体冷却介质，在功率200 MW及以上的发电机得到广泛地应用。
双水内冷发电机对与水氢冷发电机，相对而言配置简单，与之配套的辅机设备很少，更是因缺少制氢系统和密封油系统，安全风险级别较低。
配套辅机系统简单，其安装、运维方便。
由于定转子线圈采用空心导线，内部通以冷却水，不与冷却介质接触，运行可靠。
由于定转子气隙采用空冷，相对氢气冷却而言没有了气体爆炸的可能性，同比双水内冷机型的重量相对较轻，尺寸相对缩小。
虽然双水内冷发电机存在很多优点，但是循环在定转子线圈中的冷却用水漏水故障却也是该机型最常见的故障, 是火电机组恶性事故之一。
