轻型钢结构住宅技术规程中的屋面与墙体构造设计在轻型钢结构住宅建设中，屋面和墙体的构造设计是至关重要的。
合理的屋面和墙体结构可以保障住宅的稳定性、安全性和舒适性。
本文将就轻型钢结构住宅技术规程中的屋面与墙体构造设计进行探讨。
一、屋面构造设计轻型钢结构住宅的屋面构造设计要充分考虑结构的轻巧性、防水性能和保温隔热能力。
一般来说，轻型钢结构住宅的屋面构造主要包括屋面支撑结构、防水层和保温隔热层。
1. 屋面支撑结构轻型钢结构住宅的屋面支撑结构一般采用冷弯薄壁钢材形成的檩条或桁架结构。
其优点是重量轻、施工方便、耐久性好。
在设计屋面支撑结构时，需要根据建筑的荷载要求和结构的稳定性来合理布置檩条或桁架的数量和位置。
2. 防水层在屋面的防水设计中，常使用的材料有聚合物改性沥青防水卷材、合成橡胶防水卷材等。
在安装防水层时，需要确保卷材的搭接密实，并采取相应的防水处理措施，如添加防水胶水、密封胶等。
此外，还可以在屋面设置排水系统，确保雨水能够顺利排出，防止积水导致的渗漏问题。
3. 保温隔热层保温隔热层对于轻型钢结构住宅的屋面设计来说也是非常重要的。
常用的保温材料有聚苯板、岩棉板、泡沫混凝土等。
在保温隔热层的施工中，需要确保材料的质量和安装的密实性，以达到良好的保温效果。
二、墙体构造设计轻型钢结构住宅的墙体构造设计也需要注重结构的稳定性和隔热性能。
下面将从墙体的承重结构和外保温结构两个方面进行介绍。
1. 承重结构轻型钢结构住宅的墙体构造中，常用的承重结构有轻钢柱和轻钢龙骨。
轻钢柱通常由热镀锌冷弯薄壁钢材制成，其具有轻巧、抗腐蚀等优点。
轻钢龙骨则用于墙体的组装，是墙体结构的主要支撑部分。
在墙体承重结构的设计中，需要合理布置支撑点和加强节点，确保墙体的稳定性和抗震性能。
2. 外保温结构外保温结构对于住宅的节能性能有着重要的影响。
在轻型钢结构住宅中，一般采用外保温墙体结构。
外保温层常用的材料有聚苯板、岩棉板等。
在安装外保温层时，需要注意保温材料的质量和施工的密实性，以确保住宅的保温效果。

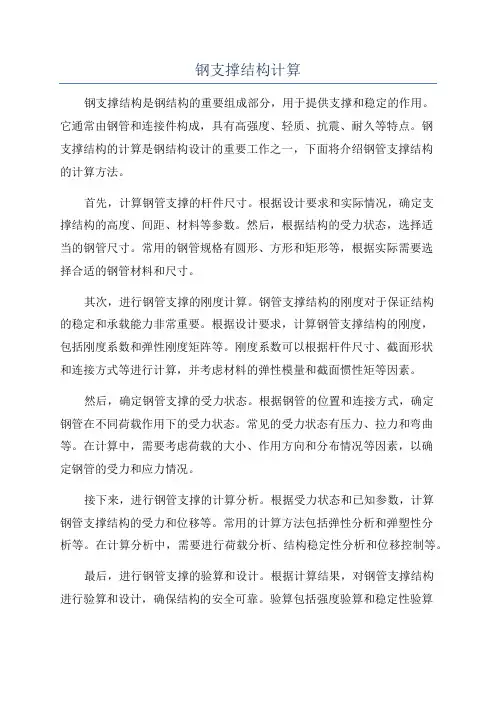

钢支撑结构计算钢支撑结构是钢结构的重要组成部分，用于提供支撑和稳定的作用。
它通常由钢管和连接件构成，具有高强度、轻质、抗震、耐久等特点。
钢支撑结构的计算是钢结构设计的重要工作之一，下面将介绍钢管支撑结构的计算方法。
首先，计算钢管支撑的杆件尺寸。
根据设计要求和实际情况，确定支撑结构的高度、间距、材料等参数。
然后，根据结构的受力状态，选择适当的钢管尺寸。
常用的钢管规格有圆形、方形和矩形等，根据实际需要选择合适的钢管材料和尺寸。
其次，进行钢管支撑的刚度计算。
钢管支撑结构的刚度对于保证结构的稳定和承载能力非常重要。
根据设计要求，计算钢管支撑结构的刚度，包括刚度系数和弹性刚度矩阵等。
刚度系数可以根据杆件尺寸、截面形状和连接方式等进行计算，并考虑材料的弹性模量和截面惯性矩等因素。
然后，确定钢管支撑的受力状态。
根据钢管的位置和连接方式，确定钢管在不同荷载作用下的受力状态。
常见的受力状态有压力、拉力和弯曲等。
在计算中，需要考虑荷载的大小、作用方向和分布情况等因素，以确定钢管的受力和应力情况。
接下来，进行钢管支撑的计算分析。
根据受力状态和已知参数，计算钢管支撑结构的受力和位移等。
常用的计算方法包括弹性分析和弹塑性分析等。
在计算分析中，需要进行荷载分析、结构稳定性分析和位移控制等。
最后，进行钢管支撑的验算和设计。
根据计算结果，对钢管支撑结构进行验算和设计，确保结构的安全可靠。
验算包括强度验算和稳定性验算等，需要根据国家标准和规范进行。
设计包括选取合适的连接件和施工方法，确保结构的施工和使用性能。
综上所述，钢管支撑结构的计算是钢结构设计中的重要工作之一，需要考虑杆件尺寸、刚度、受力状态、计算分析和验算设计等因素。
通过科学的计算方法和合理的设计，可以确保钢管支撑结构的安全可靠。
檩条、墙梁设计与构造分析摘要：在应用广泛的门式刚架轻型房屋钢结构设计中, 最为困难的是对檩条的设计计算。
困难来自于两方面:首先,在设计规范或规程中无简单实用的计算公式供设计人员采用; 其次,为节省钢材,轻钢结构中的檩条除用于承担梁的功能外往往兼作支撑体系中的压杆,同时还通过隅撑对门式刚架的梁和柱提供侧向支承。
如果考虑门式刚架轻钢房屋中的蒙皮效应,则檩条的构造和受力计算更为复杂。
檩条通常由薄钢板冷弯成型,计算中还需考虑屈曲后的有效截面等问题,因此,精确计算檩条的承载能力非常困难。
关键词：檩条墙梁设计构造分析1檩条计算1.1檩条计算公式对于实腹式檩条计算，《门式刚架轻型房屋钢结构技术规范》GB51022-2015[1]（简称门刚规范）第9.1.5条规定应符合下列要求（由于檩条计算不由抗剪强度控制，因此，以下均不涉及檩条抗剪强度问题）：（1）门刚规范第9.1.5条第1款规定：当屋面能阻止檩条侧向位移和扭转时，实腹式檩条可仅做强度计算，不做整体稳定计算。
抗弯强度可按下列公式计算：Mx’/Wenx’≤f （1）式中：Mx’为腹板平面内的弯矩设计值，N.mm;Wenx’为按腹板平面内计算的有效净截面模量（对冷弯薄壁型钢）或净截面模量（对热轧型钢），mm3；f为钢材抗弯强度设计值，N/mm2。
（2）门刚规范第9.1.5条第2款规定：当屋面不能阻止檩条侧向位移和扭转时，应按下式计算檩条的稳定性：Mx/（ψbyWenx）+My/Weny≤f （2）式中：Mx、My分别为对截面主轴x、y轴的弯矩设计值，N.mm;Wenx、Weny分别为对截面主轴x、y轴的有效净截面模量（对冷弯薄壁型钢）或净截面模量（对热轧型钢），mm3;ψby为梁的整体稳定性系数，冷弯薄壁型钢构件按现行国家标准《冷弯薄壁型钢结构技术规范》GB50018，热轧型钢构件按现行国家标准《钢结构设计标准》GB50017的规定计算。
（3）门刚规范第9.1.5条第3款规定：在风吸力作用下，受压下翼缘的稳定性应按现行国家标准《冷弯薄壁型钢结构技术规范》GB50018的规定计算；当受压下翼缘有内衬板约束且能防止檩条截面扭转时，整体稳定性可不做计算。
钢结构支撑施工方案钢结构支撑施工是在建筑工程施工中常用的一种技术手段，主要是通过使用钢材搭建起一个稳定的支撑体系，用于支撑和固定建筑物结构，保证其在施工中的稳定性和安全性。
下面是一个钢结构支撑施工方案的范例：一、施工原则1. 安全第一：施工过程中要始终把安全放在首位，做好各项安全措施，确保施工人员和施工现场的安全。
2. 精细施工：根据设计要求，精确计算支撑点的位置和采用的支撑材料，确保支撑体系稳固可靠。
3. 合理布置：根据建筑物的结构特点和施工进度，合理布置支撑点，确保施工的顺利进行。
二、施工步骤1. 准备工作：提前准备好所需的支撑材料，包括钢管、钢板、螺栓等，确保施工过程中材料的供应。
2. 搭设支撑体系：根据设计要求，在施工现场搭设起支撑体系，包括主梁、次梁、支撑柱等，确保支撑点的位置和数量准确无误。
3. 固定支撑材料：使用螺栓等固定支撑材料，确保其牢固可靠，不会出现松动或脱落的情况。
4. 加固支撑点：在支撑点上加固，使用钢板等材料，增加支撑点的稳定性和承载能力。
5. 检查和调整：在施工过程中及时进行检查，确保支撑点的稳定性和安全性，发现问题及时调整和处理。
三、安全措施1. 安全防护：在施工现场设置警示标志，划定施工区域，并配备好安全防护设备，确保施工人员的安全。
2. 定期检查：在施工过程中要定期检查支撑点的稳定性，发现问题及时进行处理。
3. 防滑措施：在支撑点设置防滑垫，防止工人在施工现场滑倒。
4. 文明施工：在施工现场要保持整洁，严禁乱堆乱放，确保施工人员的安全和施工环境的整洁。
总之，钢结构支撑施工是一项关键的技术工作，需要施工人员具备一定的技术和经验。
在施工过程中，要始终把安全放在首位，做好各项安全措施，并按照施工方案的步骤进行施工，确保支撑体系的稳固可靠。
同时，要定期检查和调整，及时处理发现的问题，确保施工的顺利进行。
