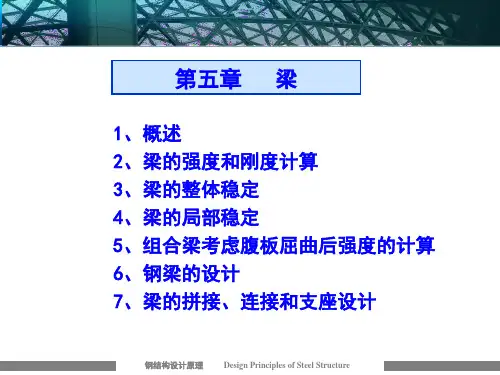

(钢结构设计原理)第五章梁

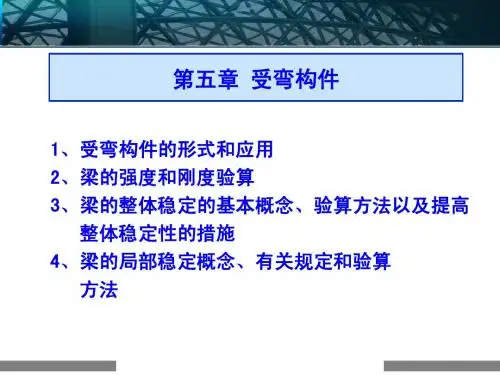

钢结构设计原理第五章受弯构件1、第五章受弯构件51概述1、定义主要承受横向荷载作用的构件，即通常所讲的梁。

2、类型按使用功能，可分为工作平台梁、吊车梁、楼盖梁、墙梁及檩条等；按支承状况，可分为简支梁、连续梁、伸臂梁和框架梁等；按荷载作用状况，可分为单向弯曲梁和双向弯曲梁；按截面形式有型钢梁和组合梁；实腹式和格构式。

图51受弯构件的截面形式3、受弯构件梁的内力一般，仅考虑其弯矩和剪力；对于框架梁，需同时考虑M、V和N作用。

※关键词受弯构件MEMBERINBENDING梁BEAM单向受弯构件ONEWAYMEMBERINBENDING双向受弯构件TWOWAYMEMBERINBENDING52受弯构件的强度一、2、抗弯强度1、梁在弯矩作用下，当M渐渐增加时，截面弯曲应力的进展可分为三个阶段，见图52所示。

〔1〕弹性工作阶段弯矩较小时，梁截面受拉边缘?＜YF，梁处于弹性工作阶段，弯曲应力呈三角形分布。

弹性极限弯矩为NEW??截面受拉边缘的?YF。

〔2〕弹塑性工作阶段弯矩继续增大，截面边缘部分进入塑性，中间部分仍处于弹性工作状态。

〔3〕塑性工作阶段当弯矩再继续增加，截面的塑性区进展至全截面，形成塑性铰，梁产生相对转动，变形大量增加。

此时为梁的塑性工作阶段的极限状态，对应的塑性极限弯矩为PNYPWFM??。

图52梁受弯时各阶段的应力分布状况问取那个阶段作为设计或计算的模型答规范中按弹性阶3、段或弹塑性阶段设计或计算。

塑性进展深度，通过塑性进展系数?来衡量。

截面样子系数NPEFWM??2、抗弯强度?单向受弯FNX????双向受弯FWNYNX???其中X?、Y截面塑性进展系数，一般状况按表61取值；?若YFTB2351＞时，取X?Y10；?若直接承受动力荷载作用时，取10。

※抗弯强度不够时，可以调整截面尺寸增大NW，但以增大截面高度H最有效。

二、抗剪强度梁的抗剪强度按弹性设计，以截面的剪应力到达钢材的抗剪强度设计值作为抗剪承载力的极限状态。

钢结构设计原理复习第一章绪论1、钢结构的特点（前5为优点，后三为缺点）1）强度高、重量轻2）材质均匀，塑性、韧性好3）良好的加工性能和焊接性能（易于工厂化生产，施工周期短，效率高、质量好）4）密封性能好 5 )可重复性使用性 6 ) 耐热性较好，耐火性差7)耐腐蚀性差8)低温冷脆倾向2、钢结构的应用1）大跨结构【钢材强度高、结构重量轻】（体育馆、会展、机场、厂房）2）工业厂房【具有耐热性】3）受动力荷载影响的结构【钢材具有良好的韧性】4）多层与高层建筑【钢结构的综合效益指标优良】（宾馆、办公楼、住宅等）3、结构的可靠度：结构在规定的时间（50年），规定的条件（正常设计、正常施工、正常使用、正常维护）下，完成预定功能的概率。

4、结构的极限状态：承载能力极限状态（计算时使用荷载设计值）、正常使用极限状态（荷载取标准值）5、涉及标准值转化为设计值的分项系数：恒荷载取1.2 活荷载取1.4第二章钢结构的材料1、钢材的加工①热加工：指将钢坯加热至塑性状态，依靠外力改变其形状，生产出各种厚度的钢板和型钢。

（热加工的开轧和锻压温度控制在1150-1300℃）②冷加工：指在常温下对钢材进行加工。

（冷作硬化现象：钢材经冷加工后，会产生局部或整体硬化，即在局部或整体上提高了钢材的强度和硬度，降低了塑性和韧性的现象）③热处理：指通过加热、保温、冷却的操作方法，使钢材的组织结构发生变化，以获得所需性能的加工工艺。

（退火、正火、淬火和回火）3、钢材的六大机械性能指标屈服点f y：它是衡量钢材的承载能力和确定钢材强度设计值的重要指标。

（作为钢结构设计可以达到的最大应力）抗拉强度f u：它是钢材破坏前所能承受的最大应力。

（强度的安全储备）伸长率δ：代表材料断裂前具有的塑性变形能力。

断面收缩率ψ：断面收缩率ψ越大，钢材的塑性越好。

冷弯性能（塑性）：钢材在冷加工（常温下加工）产生塑性变形时，对发生裂缝的抵抗能力。

冲击韧性：【韧性：反映钢材抵抗冲击荷载、动力荷载的能力，是钢材在变形和断裂中吸收能量的度量。

钢梁计算原理(总56页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第五章钢梁计算原理5.1 概述在钢结构中，承受横向荷载作用的实腹式构件称为梁类构件，即钢梁。

钢梁在土木工程中应用很广泛，例如厂房建筑中的工作平台梁、吊车梁、屋面檩条和墙架横梁，以及桥梁、水工闸门、起重机、海上采油平台中的梁等。

按制作方法可将钢梁分为型钢梁和组合梁两种。

型钢梁制作简单，成本较低，应用较广。

型钢梁通常采用热轧工字钢、槽钢、H型钢和T型钢（图5－1（a））以及冷弯薄壁型钢（图5－l（c））。

其中H 型钢的截面分布最合理，其翼缘内外边缘平行，方便与其他构件连接；槽钢的截面扭转中心在腹板外侧，一般受力情况下容易发生扭转，在使用时应尽量避免。

当荷载较大或跨度较大时，必须采用组合梁（图5－1（b））来提高截面的刚度和承载力，其中箱形截面梁的抗扭强度较高。

组合梁的截面可以根据具体受力情况合理布置，达到节省钢材的目的。

图5－1表示出了两个正交的形心主轴，其中绕x轴的惯性矩、截面抵抗矩最大，称为强轴，另一轴则为弱轴。

对于工形、T形、箱形截面，平行于x轴(弯曲轴)的最外边板称为翼缘，垂直于x轴的板称为腹板。

按支承条件又可将梁分为简支梁、连续梁和悬伸梁等。

其中简支梁应用最广，因其制造、安装、拆换都较方便，而且受温度变化和支座沉陷的影响很小。

梁的设计必须同时满足承载能力极限状态和正常使用极限状态。

钢梁的承载能力极限状态包括强度、整体稳定和局部稳定三个方面。

设计时要求在荷载设计值作用下，梁的抗弯强度、抗剪强度、局部承压强度和折算应力均不超过相应的强度设计值；保证梁不会发生整体失稳；同时保证组成梁的板件不出现局部失稳。

正常使用极限状态主要指梁的刚度，设计时要求在荷载标准值作用下梁具有符合规范要求的足够的抗弯刚度。

图5－1 钢梁常用截面类型5.2钢梁的强度和刚度5.2.1 梁的强度梁的强度包括抗弯强度、抗剪强度、局部承压强度和折算应力，设计时要求在荷载设计值作用下，均不超过《钢结构设计规范》规定的相应的强度设计值。
