钢结构梁的设计

主次梁钢结构设计主次梁是钢结构设计中常用的梁型之一，它具有梁材轻、承载能力强、施工方便等优点，被广泛应用于建筑、桥梁等领域。

本文将从主次梁的定义、设计方法、施工要点等方面进行详细介绍。

首先，主次梁的定义。

主次梁是指在钢结构中，承担主要荷载的梁称为主梁，承担次要荷载的梁称为次梁。

主次梁在结构中起着承载和传递荷载的作用，主梁承载的荷载较大，通常为楼板和屋面荷载，而次梁承载的荷载较小，通常为挡土墙荷载或局部荷载。

其次，主次梁的设计方法。

主次梁的设计主要包括受力分析、截面设计和节点设计。

首先，通过对结构荷载和支座条件的分析，确定主次梁所受荷载的大小和类型。

然后，根据荷载大小和跨度选择合适的钢材型号，并进行截面设计，计算梁的承载能力和挠度。

最后，进行节点设计，确定连接方式和节点尺寸，保证节点的承载能力和刚度。

再次，主次梁的施工要点。

主次梁的施工过程中需要注意以下几个方面。

首先，要保证梁的几何尺寸和拱度的准确性，避免出现偏差。

其次，梁的初始计算预应力应合理施加，保证混凝土的使用寿命和强度。

接下来，施工时要确保梁的防腐措施和防火措施得以有效实施，保证梁的使用寿命和安全性。

最后，要进行梁的质量检验，包括尺寸精度、截面精度和力学性能等方面的检验，保证梁的质量符合设计要求。

综上所述，主次梁作为钢结构设计中常用的一种结构形式，具有诸多优点，但在设计和施工过程中也需要注意一些要点，以确保梁的结构安全和使用寿命。

因此，在进行主次梁的设计和施工时，应遵循相关规范和标准，做好细致的分析和计算，保证梁的质量和稳定性。

钢结构梁的制作方法钢结构梁是现代建筑中常见的一种结构形式，具有承重能力强、耐久性好等优点，因此在大型建筑、桥梁等工程中广泛应用。

本文将介绍钢结构梁的制作方法，包括材料准备、制作工艺、质量控制等方面。

一、材料准备制作钢结构梁的主要材料是钢板和钢材。

钢板要求表面光洁、平整，无明显的损伤和瑕疵，其厚度和尺寸要符合设计要求。

钢材的选择要根据设计荷载和结构要求确定，常用的有角钢、工字钢、圆钢等。

在材料准备阶段，需要对材料进行质量检查和验收，确保符合标准要求。

同时还要做好材料的储存和保护工作，防止受到湿气、腐蚀等影响。

二、制作工艺钢结构梁的制作工艺主要包括切割、焊接、钻孔、磨削等环节。

具体步骤如下：1. 切割将钢板和钢材按照设计要求进行切割，通常采用火焰切割或等离子切割等方式。

切割时要注意保持切口平整、光滑，避免产生毛刺和裂缝。

2. 焊接将切割好的钢板和钢材进行组装和焊接。

焊接方式有手工电弧焊、埋弧焊、气体保护焊等多种方式。

焊接时要注意控制焊接温度和焊接速度，保证焊缝的质量和强度。

3. 钻孔在焊接完成后，需要进行钻孔加工，以便进行后续的组装和安装。

钻孔时要选择合适的钻头和钻孔方式，确保孔的精度和质量。

4. 磨削在钻孔完成后，还需要对焊接和切割处进行磨削加工，以便保持表面平整、光滑，并消除切割和焊接产生的毛刺和裂缝。

三、质量控制制作钢结构梁时，需要进行严格的质量控制，以确保产品符合设计要求和标准规范。

主要包括以下几个方面：1. 材料质量控制对采购的钢材和钢板进行质量检查和验收，确保符合标准要求。

2. 制作过程质量控制对每个制作环节进行质量检查和控制，确保制作过程中不出现质量问题。

3. 检测和试验对制作完成的钢结构梁进行检测和试验，包括尺寸、外观、焊缝、强度等方面。

确保产品符合标准要求和设计要求。

4. 产品标识和追溯对每个制作完成的钢结构梁进行标识和追溯，以便在后续的使用和维护中能够及时识别和处理问题。

四、安装和使用制作完成的钢结构梁需要进行安装和使用，注意以下几个方面： 1. 安装前的检查在安装前，需要对钢结构梁进行检查，确保没有损伤或变形等问题，以便确保安装的质量和安全性。

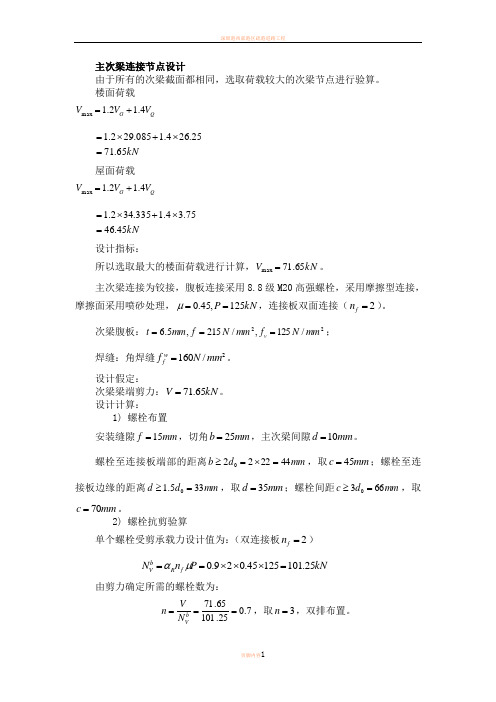

主次梁连接节点设计由于所有的次梁截面都相同，选取荷载较大的次梁节点进行验算。

楼面荷载Q G V V V 4.12.1max +=kN65.7125.264.1085.292.1=⨯+⨯= 屋面荷载Q G V V V 4.12.1max +=kN 45.4675.34.1335.342.1=⨯+⨯=设计指标：所以选取最大的楼面荷载进行计算，kN V 65.71max =。

主次梁连接为铰接，腹板连接采用8.8级M20高强螺栓，采用摩擦型连接，摩擦面采用喷砂处理，kN P 125,45.0==μ，连接板双面连接（2=f n ）。

次梁腹板：22/125,/215,5.6mm N f mm N f mm t v ===；焊缝：角焊缝2/160mm N f w f =。

设计假定：次梁梁端剪力：kN V 65.71=。

设计计算：1) 螺栓布置安装缝隙mm f 15=，切角mm b 25=，主次梁间隙mm d 01=。

螺栓至连接板端部的距离mm d b 4422220=⨯=≥，取mm c 45=；螺栓至连接板边缘的距离mm d d 335.10=≥，取mm d 35=；螺栓间距mm d c 6630=≥，取mm c 70=。

2) 螺栓抗剪验算单个螺栓受剪承载力设计值为：（双连接板2=f n ）kN P n N f R b V 25.10112545.029.0=⨯⨯⨯==μα由剪力确定所需的螺栓数为： 7.025.10165.71===b V N V n ，取3=n ，双排布置。

剪力作用的偏心距为：mm e 5.14435102199=++= 螺栓群所承担的弯矩为：m kN Ve M e ·35.10105.14465.713=⨯⨯==- 在梁端剪力作用下单个螺栓所受的剪力为：kN n V N V 88.23365.71=== 在偏心弯矩Ve M e =作用下，边行受力最大的一个高强度螺栓所受的剪力为：kN y y M N ie M 93.73702701035.10232max =⨯⨯⨯==∑ 在剪力和偏心弯矩共同作用下，边行受力最大的一个高强螺栓所受的剪力为：22max )()(M V N N N +=kN N kN b V 25.10103.2688.2335.1022=<=+= 满足要求。

3.7节点设计3.7.1梁柱节点3.7.1.1螺栓布置及验算采用M24 的10.9级摩擦型高强度螺栓连接，摩擦面采用喷砂处理，45.0=μ，kN P 225=。

螺栓布置如图3-70、3-71所示图3-70 梁柱节点布置图图3-71 梁柱节点螺栓布置图每个螺栓的抗剪承载力设计值为501251001251251004505012510050757550kN P n N f R b v 125.9122545.019.0=⨯⨯⨯==μαR α——抗力分项系数的倒数，一般取0.9；f n ——一个螺栓的传力摩擦面数。

每个螺栓的抗拉承载力设计值为kN P N b t 1802258.08.0=⨯==选取梁端最不利组合272.7299.7767.995M kN m V kN N kN =-⋅⎧⎫⎪⎪=⎨⎬⎪⎪=-⎩⎭，轴力和剪力转化考虑轴向压力影响最上端螺栓的拉力为()1222272.720.175146.8540.1750.225t i M y N kN m y ⋅⨯===⨯+∑每个螺栓的剪力为99.7712.478v V N kN n === 计算最上端螺栓的承载力为12.47146.850.95 1.091.125180v t b b v t N N N N +=+=< 满足要求。

3.7.1.2 端板厚度设计对于最上排螺栓，此处端板属于两边支承类，端板平齐。

()()3665046146.85103224625045050462054f w tw f f w e e N t mm e b e e e f ⨯⨯⨯⨯≥==⨯+⨯⨯+⨯⎡⎤⎡⎤++⎣⎦⎣⎦f e ——螺栓中心至翼缘板表面的距离； w e ——螺栓中心至腹板的距离；a ——螺栓间距；b ——端板宽度；f ——端板钢材的抗拉强度设计值，端板厚度mm t 16≥，取2205mm N f =。

综上，端板厚度取25t mm =。

3.7.1.3 梁柱节点域验算62272.721096.97/125/45025025v b c c M N mm f N mm d d t τ⨯===<=⨯⨯节点域的剪应力满足规范要求，按构造要求在两边设置加劲肋。

钢结构梁设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!钢结构梁设计流程：①需求分析：明确梁的使用条件，包括荷载类型、大小，环境因素及预期使用寿命等。

②结构选型：根据建筑物功能需求，选择合适的梁截面类型（如工字钢、H型钢等）。

③荷载计算：计算恒载、活载、风载、雪载及特殊荷载等，并考虑荷载组合效应。

④内力分析：利用结构力学原理或软件进行静力或动力分析，求解梁的弯矩、剪力、扭矩等内力。

⑤截面设计：根据内力计算结果，选取满足强度、刚度及稳定性要求的截面尺寸。

⑥应力校核：验证截面在最不利荷载作用下的应力分布，确保不超过材料许用应力。

⑦连接设计：设计梁与柱或其他构件之间的连接方式，确保连接可靠且传递力顺畅。

⑧节点详图：绘制节点构造详图，明确焊缝规格、螺栓连接等细节。

⑨经济性评估：评估设计的经济性，考虑材料成本、制造、运输及安装的便捷性。

⑩设计审查：内部审查及可能的第三方审查，确保设计符合规范及安全标准。

⑪施工图绘制：完成详细施工图，包括截面图、装配图及材料清单等，指导生产与施工。

⑫现场技术服务：提供现场安装指导和技术支持，解决施工中出现的问题。

公路钢结构桥梁设计规范JTGD钢桁梁
首先，JTGD对于钢桁梁的材料选择进行了规范。

规范要求梁的材料
应满足国家有关标准，并且需要有相关的质量合格证明。

钢材的机械性能
包括抗拉强度、屈服强度、伸长率等要求也在规范中进行了明确。

钢桁梁的设计要求主要包括以下几个方面。

首先，要求按照桥梁荷载、地震效应、温度变化等载荷组合进行桥梁的强度计算和稳定性计算。

其次，规范要求梁的截面尺寸和梁的屈曲控制要满足相关要求。

对于大跨度桥梁
的梁，还需要进行颤振验算。

此外，规范还对于桥梁的疲劳寿命进行了要求，包括载荷历时、荷载作用频率等方面。

在桥梁施工过程中，规范对于梁的制造、预拼装和吊装等环节也进行
了规定。

其中，规范对于梁的制造要求梁的长度一般为40m或者更短，并
且有相应的拼装工艺要求。

吊装要求梁的吊装工艺可行、安全，并且在吊
装过程中进行检查和监控。

在桥梁维护方面，规范强调了梁的防腐保护措施。

根据梁的使用环境
和钢材的特性，规范要求对梁的涂装、防腐处理进行恰当选择。

此外，规
范还要求定期对梁进行检测，如超声波探伤、磁粉探伤等，以及记录梁的
使用状况和维护情况。

总而言之，JTGD钢桁梁设计规范为公路钢结构桥梁的设计、施工和
维护提供了明确的指导。

通过遵循规范的设计要求和施工要求，可以保证
梁的结构安全可靠，延长梁的使用寿命，提高桥梁的运行效率。

钢结构弧形梁制作方法
一、材料准备
1. 钢材：选择合适的钢材，根据设计要求确定型号和规格。

2. 焊接材料：选择适合的焊接材料，保证焊接质量。

3. 表面处理材料：清洗剂、防锈漆等。

二、工具准备
1. 焊接设备：电弧焊机、气体保护焊机等。

2. 切割设备：气割机、电动切割机等。

3. 手动工具：钳子、扳手、锤子等。

三、制作步骤
1. 制作弧形梁的模板。

根据设计要求制作弧形梁的模板，模板应符合设计要求和精度要求。

2. 制作弧形梁的钢板。

将选好的钢板按照模板进行切割和加工，使其符合设计要求和精度要求。

3. 焊接弧形梁。

将切割好的钢板进行拼装，并使用电弧焊或气体保护焊进行焊接，确保焊缝牢固且无裂纹。

4. 表面处理。

对已经完成的弧形梁进行表面处理，包括清洗、除锈和涂漆等。

四、注意事项
1. 确保钢材的质量符合要求。

2. 焊接时应注意安全，避免产生危险。

3. 制作模板时应精确度高，以保证弧形梁的精度和质量。

4. 焊接时应控制好焊接温度和焊接速度，避免产生焊缝裂纹等问题。

5. 表面处理应彻底，确保弧形梁表面平整、美观且具有防锈功能。

五、总结
制作弧形梁需要经过多道工序，每个环节都需要严格把控。

只有做好每一个环节，才能保证制作出来的弧形梁质量优良、精度高。

在制作过程中一定要注意安全问题，并根据设计要求和实际情况进行调整和改进。

钢结构中钢梁、钢柱的截面估算2013-11-08 17:25:42| 分类：钢结构设计|举报|字号订阅转自：/view/e0ada07d168884868762d6bc.html梁的设计：1.型钢梁设计由梁的荷载和支承情况根据内力计算得到梁的最大弯矩，根据选用的型钢材料确定其抗弯强度设计值，由此求得所需要的梁净截面抵抗矩，然后在型钢规格表中选择型钢的型号。

最后对选定的型钢梁截面进行强度、刚度和整体稳定验算。

2.组合梁设计梁的截面选择步骤为：估算梁的高度（一般用经济高度）、确定腹板的厚度和翼缘尺寸，然后验算梁的强度、稳定和刚度。

柱的设计：1.实腹柱设计截面选择的步骤如下：（1）假定柱的长细比，一般在50—90范围之内，轴力大而长度小时，长细比取小值，反之取大值；（2）根据已假定的长细比，查得轴心受压稳定系数。

然后根据已知轴向力和钢材抗压强度设计值求得所需截面积；（3）求出截面两个主轴方向所需的回转半径（根据已知的两个方向的计算长度和长细比）；（4）由此计算出截面轮廓尺寸的高和宽；（5）通过求得的截面面积和宽以及高，再根据构造要求、钢材规格等条件，选择柱的截面形式和确定实际尺寸；（6）验算实腹柱的截面强度、刚度，整稳和局稳；2.格构柱设计截面选择的步骤如下：（1）假定长细比，一般在50—90之间；（2）计算柱绕实轴整体稳定，用与实腹柱相同的方法和步骤选出肢件的截面规格。

根据假定的长细比，查稳定系数，最后确定所需的截面面积；（3）计算所需回转半径；（4）算出截面轮廓尺寸宽度和高度；（5）计算虚轴长细比；通过求得的面积、高度和宽度以及考虑到钢材规格及构造要求选择柱的截面形式和确定实际尺寸。

（6）强度、刚度和整稳验算；（7）缀条设计和缀板设计；我总结了个轴心受压格构柱的设计步骤：1、初选肢件截面，并验算柱绕实轴的刚度和整稳；(1) 假定绕实轴的长细比λy/，一般在50～90之间。

(2) 求A r、iy r。
