回弹法检测砌筑砂浆强度检验细则
作业指导书
文件编号：XXXXXX
第1页共7页
第1版第次修订
实施日期：2017年01月05日
贯入法检测砌筑砂浆强度检验细则
1.目的
本细则旨在确保正确使用贯入仪检测砌筑砂浆强度，提高检测精度。
2.适用范围
本细则适用于工业和民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。但不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。
3.编制依据
本细则依据《砌体结构工程施工质量验收规范》GB -2011、《建筑结构检测技术标准》GB/T -2004以及《贯入法检测砌筑砂浆抗压强度技术规程》/T136-2001编制。
4.仪器设备
4.1 仪器及性能
4.1.1 贯入法检测使用的仪器应包括贯入式砂浆强度检测仪（简称贯入仪）和贯入深度测量表。
4.1.2 贯入仪和贯入深度测量表必须具有制造厂家的产品合格证、中国计量器具制造许可证以及法定计量部门的校准合格证，并应在贯入仪的明显位置具有下列标志：名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志CMC等。
4.1.3 贯入仪应满足下列技术要求：
贯入力应为800±8N；
工作行程应为20±0.10mm。
4.1.4 贯入深度测量表应满足下列技术要求：
最大量程应为20±0.02mm；
分度值应为0.01mm。
4.1.5 测钉长度应为40±0.10mm，直径应为3.5mm，尖端锥度应为45°。测钉量规的量规槽长度应为39.5+0.100mm。
4.1.6 贯入仪使用时的环境温度应为-4～40℃。
4.2 校准基本要求
4.2.1 在常规使用过程中，贯入仪和贯入深度测量表应由法定计量部门每年至少校准一次。
4.2.2 当遇到以下情况之一时，仪器应送往法定计量部门进行校准：
新仪器启用前；
超过校准有效期；
更换主要零件或对仪器进行过调整；
《实训项目与企业生产合作模式探讨》研究结题报告
页脚内容1
土木与建筑工程学院
工程检测实训指导书
实训项目：回弹法检测砂浆强度
《实训项目与企业生产合作模式探讨》研究结题报告
页脚内容0 一、实验目的：
1、使学生掌握回弹法检测砂浆强度的基本步骤和方法。
2、使学生熟悉和掌握回弹法检测砂浆抗压强度的技术规程，并能根据实验结果分析计算出砂浆的抗压强度。
二、实验设备：
ZC5型砂浆回弹仪；深度游标卡尺。
三、检测依据
GB/T 50315-2011《砌体工程现场检验技术标准》
GB 50203-2011《砌体工程施工质量验收规范》
四、实验步骤：
1、测区及测点布置：
每个组自选土建学院实训大棚实训楼一楼砌体结构的一个测区进行检测，每为同学完成其中一个测位的检测任务。砌体结构测区的选择应符合下列要求：
（1）每一楼层且总量不大于250m3的材料品种和设计强度等级均相同的砌体选定至少6个测区（即6面墙）。一个测区不应少于5个测位（即5条灰缝，每条长500mm）。
（2）测位宜选在承重墙的可测面上，并避开门窗洞口及预埋件等附近的墙体。一个侧位的墙面面积宜大于0.3m2。
（3）不得作为测位的灰缝情况：
A．竖向灰缝；
B．厚度不一、较薄或不够饱满的灰缝；
C．与砖块未粘结的灰缝；
D．气孔较多或松动处的灰缝。
2、回弹值的测量：
（1）每个测位内均匀布置12个弹击点。选定弹击点应避开砖的边缘，气孔或松动的砂浆。相邻两弹击点的间距不应小于20mm。
（2）在每个弹击点上，使回弹仪连续弹击3次，第1、2次不读数，仅记录第3次回弹值，精确至1个刻度。测试过程中，回弹仪应始终处于水平状态，其轴线应垂直于砂浆表面，且不得移位。
（3）在每个测位内，选择1～3处灰缝，用碳化深度测定仪和1%的酚酞《实训项目与企业生产合作模式探讨》研究结题报告

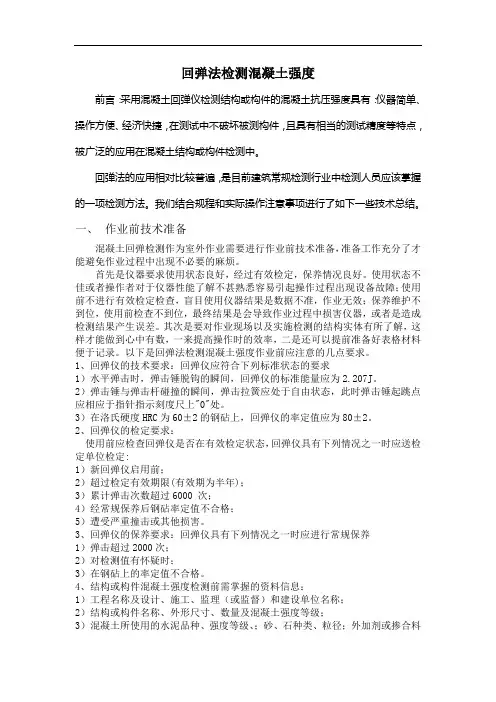

回弹法检测混凝土强度
前言：采用混凝土回弹仪检测结构或构件的混凝土抗压强度具有：仪器简单、操作方便、经济快捷，在测试中不破坏被测构件，且具有相当的测试精度等特点，被广泛的应用在混凝土结构或构件检测中。
回弹法的应用相对比较普遍，是目前建筑常规检测行业中检测人员应该掌握的一项检测方法。我们结合规程和实际操作注意事项进行了如下一些技术总结。
一、 作业前技术准备
混凝土回弹检测作为室外作业需要进行作业前技术准备，准备工作充分了才能避免作业过程中出现不必要的麻烦。
首先是仪器要求使用状态良好，经过有效检定，保养情况良好。使用状态不佳或者操作者对于仪器性能了解不甚熟悉容易引起操作过程出现设备故障；使用前不进行有效检定检查，盲目使用仪器结果是数据不准，作业无效；保养维护不到位，使用前检查不到位，最终结果是会导致作业过程中损害仪器，或者是造成检测结果产生误差。其次是要对作业现场以及实施检测的结构实体有所了解，这样才能做到心中有数，一来提高操作时的效率，二是还可以提前准备好表格材料便于记录。以下是回弹法检测混凝土强度作业前应注意的几点要求。
1、回弹仪的技术要求：回弹仪应符合下列标准状态的要求
1）水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J。
2）弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上"0"处。
3）在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。
2、回弹仪的检定要求：
使用前应检查回弹仪是否在有效检定状态，回弹仪具有下列情况之一时应送检定单位检定:
1）新回弹仪启用前；
2）超过检定有效期限(有效期为半年)；
3）累计弹击次数超过6000 次；
4）经常规保养后钢砧率定值不合格；
5）遭受严重撞击或其他损害。
3、回弹仪的保养要求：回弹仪具有下列情况之一时应进行常规保养
1）弹击超过2000次；
2）对检测值有怀疑时；

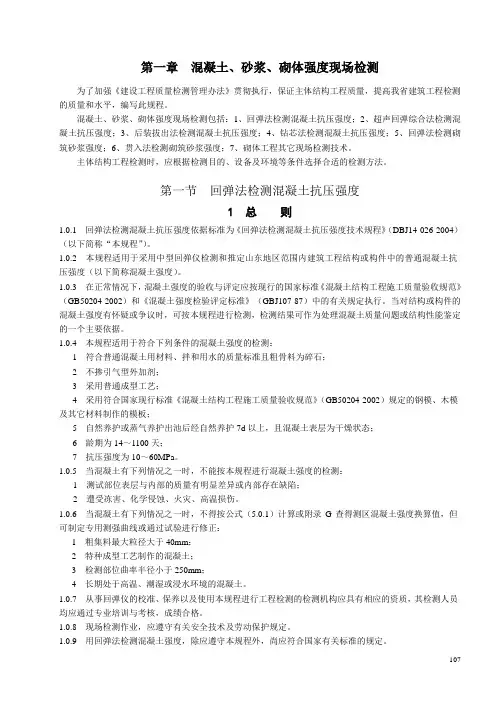

107 第一章 混凝土、砂浆、砌体强度现场检测
为了加强《建设工程质量检测管理办法》贯彻执行，保证主体结构工程质量，提高我省建筑工程检测的质量和水平，编写此规程。
混凝土、砂浆、砌体强度现场检测包括：1、回弹法检测混凝土抗压强度；2、超声回弹综合法检测混凝土抗压强度；3、后装拔出法检测混凝土抗压强度；4、钻芯法检测混凝土抗压强度；5、回弹法检测砌筑砂浆强度；6、贯入法检测砌筑砂浆强度；7、砌体工程其它现场检测技术。
主体结构工程检测时，应根据检测目的、设备及环境等条件选择合适的检测方法。
第一节 回弹法检测混凝土抗压强度
1 总 则
1.0.1 回弹法检测混凝土抗压强度依据标准为《回弹法检测混凝土抗压强度技术规程》（DBJ14-026-2004）（以下简称“本规程”）。
1.0.2 本规程适用于采用中型回弹仪检测和推定山东地区范围内建筑工程结构或构件中的普通混凝土抗压强度（以下简称混凝土强度）。
1.0.3 在正常情况下，混凝土强度的验收与评定应按现行的国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）和《混凝土强度检验评定标准》（GBJ107-87）中的有关规定执行。当对结构或构件的混凝土强度有怀疑或争议时，可按本规程进行检测，检测结果可作为处理混凝土质量问题或结构性能鉴定的一个主要依据。
1.0.4 本规程适用于符合下列条件的混凝土强度的检测：
1 符合普通混凝土用材料、拌和用水的质量标准且粗骨料为碎石；
2 不掺引气型外加剂；
3 采用普通成型工艺；
4 采用符合国家现行标准《混凝土结构工程施工质量验收规范》（GB50204-2002）规定的钢模、木模及其它材料制作的模板；
5 自然养护或蒸气养护出池后经自然养护7d以上，且混凝土表层为干燥状态；
6 龄期为14～1100天；
7 抗压强度为10～60MPa。
1.0.5 当混凝土有下列情况之一时，不能按本规程进行混凝土强度的检测：
