回弹法检测砌体灰缝砂浆强度报告回弹法是一种常用的非破坏性检测方法,用于砖砌体中砂浆强度的评定。
本报告将对回弹法检测砌体灰缝砂浆强度的原理、实验方法、结果及分析进行详细描述,以期提供科学可靠的信息。
一、原理回弹法是根据回弹锤在砖砌体上的反弹程度来间接评定砂浆强度的一种方法。
原理基于回弹锤弹跳速度和砌体中砂浆的强度之间的关系。
当弹跳速度低于一定值时,说明砂浆强度低,反之,说明砂浆强度高。
二、实验方法1.选取需检测的砌体样本,确保样本表面平整、无明显损坏和变形。
2.清洁样本表面,确保无杂物妨碍测试。
3.对样本表面进行编号,并做好相应记录。
4. 选取适当的回弹锤,确保回弹锤和样本之间的垂直距离不超过50mm。
5.确定测试位置,避免显著缺陷和结构连接处。
6.在样本上击打回弹锤,每个位置进行3次测试,并记录最后一个读数。
7.利用相关公式计算回弹指数。
8.重复上述步骤,在其他位置进行测试。
三、实验结果及分析下表为对砌体灰缝砂浆进行回弹法测试的结果:位置编号,回弹指数----,----1,702,683,724,695,71根据回弹指数的综合分析,可以得出以下结论:1.样本的砂浆强度在一定范围内相对均匀,没有明显的局部异常。
2.样本的砂浆强度达到或接近设计要求,可以满足使用需求。
四、结论通过回弹法对砌体灰缝砂浆的强度进行检测,根据实验结果和分析得出以下结论:1.样本的砂浆强度整体较好,达到或接近设计要求。
2.样本的砂浆强度在测定位置范围内相对均匀,没有明显的局部异常。
3.回弹法是一种有效的非破坏性检测方法,可以用于评定砌体灰缝砂浆强度。
综上所述,回弹法是一种简便可行的方法,通过测定砌体灰缝砂浆的回弹指数,可以初步评估砂浆的强度情况,为工程质量的控制和改进提供有效依据。
反弹法是一种广泛使用的无损测试方法,用于检测泥浆迫击炮的压缩强度。
这是一个简单和快速的方法,可以可靠地估计迫击炮的压缩强度。
这一技术特别有助于现场测试现有结构以及施工期间的质量控制。
反弹法基于的原则是,弹簧装弹锤的反弹距离,在撞击迫击炮表面时,与材料的硬度有关。
材料越难,反弹距离越大。
通过测量反弹距离,可以估计迫击炮的压缩强度。
这种方法使用的反弹锤应当符合相关国家标准,并定期校准,确保结果准确一致。
试验地点应随机选择,并应代表总的迫击炮质量。
在试验前,应对迫击炮表面进行清理和准备,以确保准确和可靠的结果。
为了利用反弹法确定迫击炮的压缩强度,应为正在试验的特定类型的迫击炮建立一个校准曲线。
可以通过对一些已知压缩强度的迫击炮样品进行反弹试验,并绘制反弹数与压缩强度的曲线。
校准曲线一经确定,就可以用来估计战地迫击炮的压缩强度。
必须指出的是,反弹法对迫击炮的压缩强度作了估计,应与其他试验方法一起用于全面评估材料性质。
水分含量、表面粗糙度以及任何表面涂层的存在等因素都可能影响反弹数量,在测试和分析时应考虑到这些因素。
反弹法是对泥浆迫击炮压缩强度进行无损试验的宝贵技术。
在按照相关标准和准则使用时,它可以为质量控制和评估现有结构提供宝贵信息。
但是,应结合其他试验方法,对材料性质进行全面评价。
在行动上反弹方法的一个例子可以从旧砖木建筑的翻新中看出。
工程师们使用反弹法评估现有迫击炮的压缩强度,以确定为确保建筑物结构完整性所需的适当修理和加固措施。
通过在不同地点进行反弹测试,他们能够确定迫击炮薄弱地区,并确定需要立即关注的地区的优先次序。
这使得他们能够有效地规划和实施翻修,最终为子孙后代保留历史建筑。
回弹法检测砌筑砂浆强度检验细则一、编制依据本细则依据《回弹法检测砌筑砂浆强度技术规程》(DBJ14-030-2004)编制。
二、编制目的为正确使用砂浆回弹仪检测砌筑砂浆强度,保证检测精度,制定本细则。
三、适用范围本细则适用于砌体结构工程中砌筑砂浆强度的检测和评定。
新建砌体结构和一般建(构)筑物,其砌筑砂浆强度的检测和评定,应按国家现行标准《砌体工程施工质量验收规范》(GB50203-2002)、《建筑工程施工质量验收规范》(GB50300-2001)、《建筑砂浆基本性能试验方法》(JGJ70-90)等执行。
当遇下列情况之一时,可按本细则检测和推定砌筑砂浆的强度:(1)砂浆试块缺乏代表性或试件数量不足;(2)对砂浆试块的试验结果有怀疑或争议,或砂浆试块的试验结果不能满足设计要求;(3)发生工程事故,或对施工质量有怀疑和争议。
既有砌体工程,在进行下列可靠性鉴定时,可按本细则检测和推定砌筑砂浆的强度:(1)静力安全鉴定及危房鉴定;(2)抗震鉴定;(3)大修前的可靠性鉴定;(4)房屋改变用途、改建、加层或扩建前的专门鉴定。
本细则适合下列条件的砌筑砂浆的检测:(1)符合普通砌筑砂浆用材料、拌和用水的质量标准,采用中砂;(2)采用普通成型工艺;(3)自然养护且砂浆表层为干燥状态;(4)龄期不少于14天;(5)抗压强度为1.0~20.0MPa;本细则不用于下列情况砌筑砂浆的检测:(1)测试部位表层与内部的质量有明显差异或内部存在缺陷;(2)遭受化学腐蚀、火灾或冻伤。
用回弹仪检测及推定砂浆强度时,除应遵守本细则外,尚应符合国家现行有关标准的规定。
四、操作人员凡使用回弹仪进行工程检测的人员,均应经专门培训方可进行测试。
五、砂浆回弹仪1、仪器要求1.1测定砂浆回弹值的仪器,宜采用示值系统为指针式的砂浆回弹仪。
1.2回弹仪技术性能应符合下列标准状态的要求:(1)回弹仪水平弹击时的冲击能量应为0.196±0.010J;(2)刻度尺上“100”刻线,应与机壳刻度槽“100”刻线重合;(3)指针长度应为20.0±0.2mm;(4)指针摩擦力应为0.5±0.1N;(5)弹击杆端部球面半径应为25.0±1.0mm;(6)弹击拉簧刚度应为70.0±5.0N/m;(7)弹击拉簧工作长度应为61.5±0.3mm;(8)弹击锤冲击长度应为75.0±0.3mm;(9)弹击锤起跳位置应在刻度尺“0”处;(10)在洛氏硬度为HRC±2的钢砧上,回弹仪的率定值应为74±2。

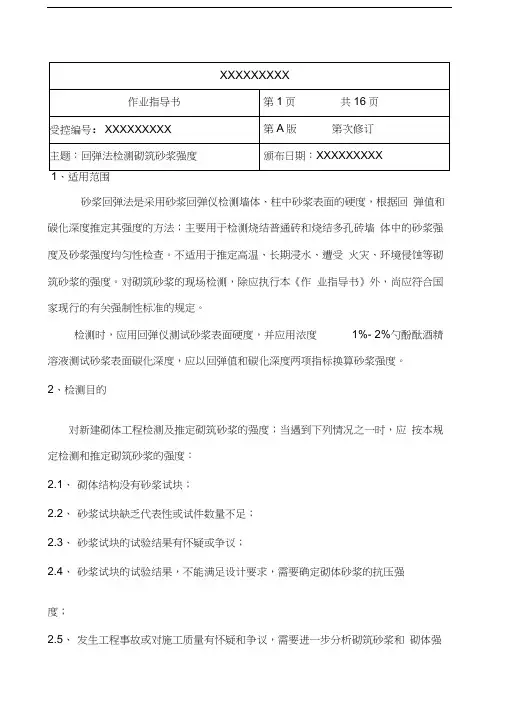

砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度,根据回弹值和碳化深度推定其强度的方法;主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。
不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。
对砌筑砂浆的现场检测,除应执行本《作业指导书》外,尚应符合国家现行的有关强制性标准的规定。
检测时,应用回弹仪测试砂浆表面硬度,并应用浓度1%- 2%勺酚酞酒精溶液测试砂浆表面碳化深度,应以回弹值和碳化深度两项指标换算砂浆强度。
2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度;当遇到下列情况之一时,应按本规定检测和推定砌筑砂浆的强度:2.1、砌体结构没有砂浆试块;2.2、砂浆试块缺乏代表性或试件数量不足;2.3、砂浆试块的试验结果有怀疑或争议;2.4、砂浆试块的试验结果,不能满足设计要求,需要确定砌体砂浆的抗压强度;2.5、发生工程事故或对施工质量有怀疑和争议,需要进一步分析砌筑砂浆和砌体强度2.6、对既有砌体结构,在进行下列鉴定时,可按本办法检测和推定砌筑砂浆的强度:2.6.1、安全鉴定、危房鉴定或其他应急鉴定;2.6.2、抗震鉴定;2.6.3、大修前的可靠性鉴定;2.6.4、危房改变用途、改建、加层或扩建前的鉴定。
3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011 ;《建筑结构检测技术标准》GB/T 50344-2004 ;《砌体工程现场检测技术标准》GB/T50315-2011;4、检测依据4.1、被检测工程的施工图纸及相应变更,施工验收资料,砌筑砂浆的品种及有关原材料的测试资料;4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题,对既有砌体工程,尚应调查使用期间的变更情况。
4.3、工程建设时间;进一步明确检测原因和委托方的具体要求;4.4、以往工程质量检测情况。
5、操作人员及注意事项5.1、凡使用回弹仪进行工程检测的人员,均应经专门培训合格后方可进行检测。
回弹法检测砌筑砂浆强度检测方案1目的为检测砌筑砂浆抗压强度,保证工程施工质量,在适用条件下对砌体砂浆强度进行推定。
2编制依据本方案依据《非烧结砖砌体现场检测技术规程》JGJ/T371-2016/5.3中回弹法检测砌体中砌筑砂浆的强度。
3适用范围本方法可用于推定混凝土普通砖、混凝土多孔砖和蒸压粉煤灰普通砖砌体中砌筑砂浆的强度。
4仪器设备4.1砂浆回弹仪/ZC54.2砂浆回弹仪应每半年检定一次。
5环境条件(常温)6样品制备测位宜选在承重墙的可测面上,并应避开门窗洞口及预埋件等附近的墙体。
墙面上每个测位的面积宜大于0.3m2。
7试验(操作)步骤7.1在钢钻上对回弹仪进行率定,符合钢砧率定值(R)为74±2时方可使用。
7.2测位处的粉刷层勾缝砂浆、污物等应清除干净,弹击点处的砂浆表面,应仔细打磨平整,并应除去浮灰。
磨掉表面砂浆的深度应为5mm-10mm,且不应小于5mm 。
7.3每个测位内应均匀布置12个弹击点,选定弹击点应避开砖的边缘、灰缝中的气孔或松动的砂浆。
相邻两弹击点的间距不应小于20mm ;7.4在每个弹击点上,应使用回弹仪连续弹击3次,第1、2次不应读数,应仅记读第3次回弹值,回弹值读数应估读至1,测试过程中,回弹仪应始终处于水平状态,其轴线应垂直于砂浆表面,且不得移位;8计算(数据分析)8.3.12 从每个测位的12个回弹值中,应分别剔除最大值、最小值,将余下的10个回弹值计算算术平均值,应以R 表示,并应精确至0.1。
8.3.13 第i 个测区第j 个测位的砂浆强度换算值,应根据该测位的平均回弹值按下列公式计算:混凝土普通砖、混凝土多孔砖:f 2ij =0. 69R-3.43 (8.3.13-1)蒸压粉煤灰普通砖:f 2ij ==6.09×10-3R 2.22 (8.3.13-2)式中: f 2ij ------第i 个测区第个测位的砂浆强度值(MPa);R------第i 个测区第j 个测位的平均回弹值。
