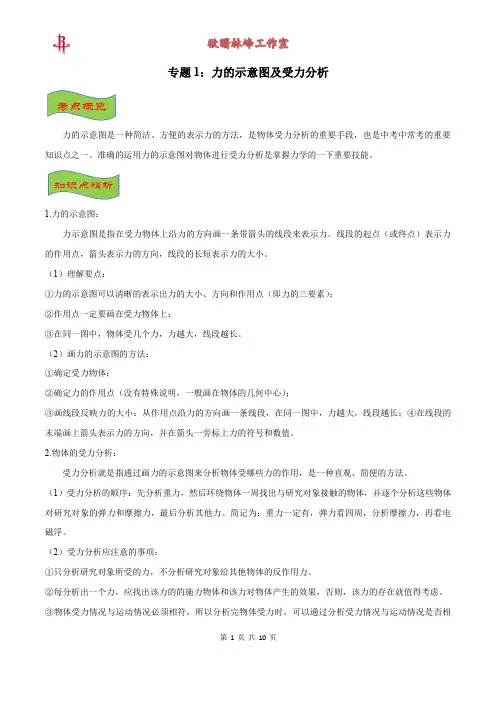

专题1：力的示意图及受力分析力的示意图是一种简洁、方便的表示力的方法，是物体受力分析的重要手段，也是中考中常考的重要知识点之一。
准确的运用力的示意图对物体进行受力分析是掌握力学的一下重要技能。
1.力的示意图：力示意图是指在受力物体上沿力的方向画一条带箭头的线段来表示力。
线段的起点（或终点）表示力的作用点，箭头表示力的方向，线段的长短表示力的大小。
（1）理解要点：①力的示意图可以清晰的表示出力的大小、方向和作用点（即力的三要素）；②作用点一定要画在受力物体上；③在同一图中，物体受几个力，力越大，线段越长。
（2）画力的示意图的方法：①确定受力物体；②确定力的作用点（没有特殊说明，一般画在物体的几何中心）；③画线段反映力的大小：从作用点沿力的方向画一条线段，在同一图中，力越大，线段越长；④在线段的末端画上箭头表示力的方向，并在箭头一旁标上力的符号和数值。
2.物体的受力分析：受力分析就是指通过画力的示意图来分析物体受哪些力的作用，是一种直观、简便的方法。
（1）受力分析的顺序：先分析重力，然后环绕物体一周找出与研究对象接触的物体，并逐个分析这些物体对研究对象的弹力和摩擦力，最后分析其他力。
简记为：重力一定有，弹力看四周，分析摩擦力，再看电磁浮。
（2）受力分析应注意的事项：①只分析研究对象所受的力，不分析研究对象给其他物体的反作用力。
②每分析出一个力，应找出该力的的施力物体和该力对物体产生的效果，否则，该力的存在就值得考虑。
③物体受力情况与运动情况必须相符，所以分析完物体受力时，可以通过分析受力情况与运动情况是否相符，来粗略地判断此分析是否正确。
④要对几个物体进行受力析时，通常先分析受力个数较少的物体的受力情况。
简单的说，就是：究竟画哪个物体的受力；画物体受哪个（哪些）力。
一、中考题型分析中考中，画力的示意图或对物体进行受力分析是力学考查的主要内容之一，侧重对三种常见的弹力、重力、摩擦力的考查，有时需根据物体的状态判断力是否存在或力的方向。

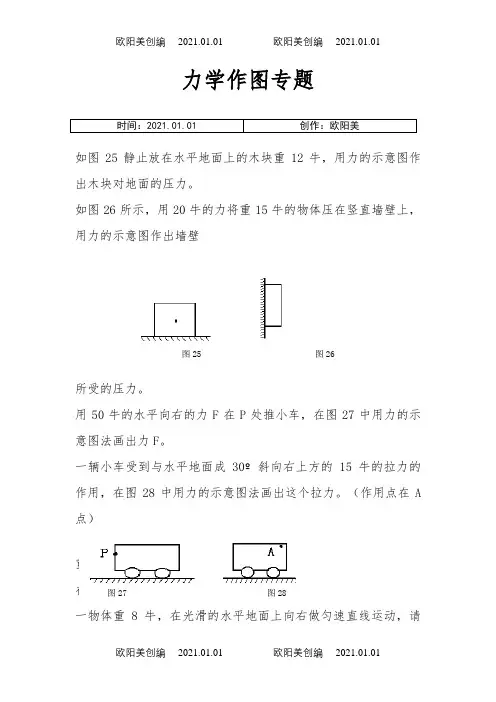

图25 图26力学作图专题时间：2021.01.01创作：欧阳美如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。
如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁所受的压力。
用50牛的水平向右的力F 在P 处推小车，在图27中用力的示意图法画出力F 。
一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。
（作用点在A 点）重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。
一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请图27 图28用力的示意图法在图30中画出该物体的受力图。
如图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。
请用力的示意图法在图中画出物体受到的摩擦力f （f 的作用点画在O 点）V图29 图30 图31如图所示，作出挂在墙上重为G的小球受力示意图。
作出斜面上匀速运动小木块的受力示意图。
如图下所示，物体A置于小车上随小车一起在平直路面上向右运动。
当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A在水平方向受力的示意图（忽略空气阻力）。
如图1所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。
已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。
物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的示意图。
物体随水平传送带匀速移动，作出物体所受力的示意图。
物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。
作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。

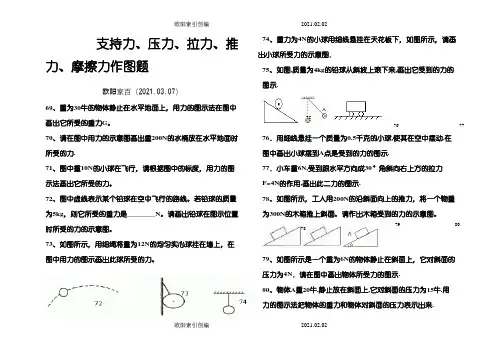

支持力、压力、拉力、推力、摩擦力作图题欧阳家百（2021.03.07）69、重为30牛的物体静止在水平地面上，用力的图示法在图中画出它所受的重力G。
70、请在图中用力的示意图画出重200N的水桶放在水平地面时所受的力.71、图中重10N的小球在飞行，请根据图中的标度，用力的图示法画出它所受的力。
72、图中虚线表示某个铅球在空中飞行的路线。
若铅球的质量为5kg，则它所受的重力是________N。
请画出铅球在图示位置时所受的力的示意图。
73、如图所示，用细绳将重为12N的均匀实心球挂在墙上，在图中用力的图示画出此球所受的力。
74、重力为4N的小球用细线悬挂在天花板下，如图所示，请画出小球所受力的示意图．75、如图,质量为4kg的铅球从斜坡上滚下来,画出它受到的力的图示.76．用细线悬挂一个质量为0.5千克的小球,使其在空中摆动.在图中画出小球摆到A点是受到的力的图示.77．小车重6N,受到跟水平方向成30°角斜向右上方的拉力F=4N的作用,画出此二力的图示.78、如图所示，工人用200N的沿斜面向上的推力，将一个物重为300N的木箱推上斜面。
请作出木箱受到的力的示意图。
79、如图所示是一个重为6N的物体静止在斜面上，它对斜面的压力为4N．请在图中画出物体所受力的图示.80、物体A重20牛,静止放在斜面上,它对斜面的压力为15牛.用力的图示法把物体的重力和物体对斜面的压力表示出来.7576 777879 8081、如图,画出物体A 受到的重力G 的图示.82．如图,工具箱重50N,放在水平地面上,一个小孩用20N 的力竖直向上提它.请在图中画出工具箱此时所受力的图示.83．我国自行研制成功发射的"长征3号"火箭起飞推动力为3×106牛,请在图上按所给的标度画出火箭受到的推力图示. 84．重为10牛的物体在大小为20牛的力F 作用下,紧贴在竖直的墙壁上不动.在图中作出物体所受力的图示.85．用5牛的力把一个0.4千克的物体托起紧贴在天花板上.试画出这个物体对天花板的压力的图示.(g 取巧10牛/千克)86．如图物体A 重50N,拉力F 为30N,用力的图示法将重物A 对地面的压力F 压表示出来.87．在图中画出风对船帆的压力示意图。

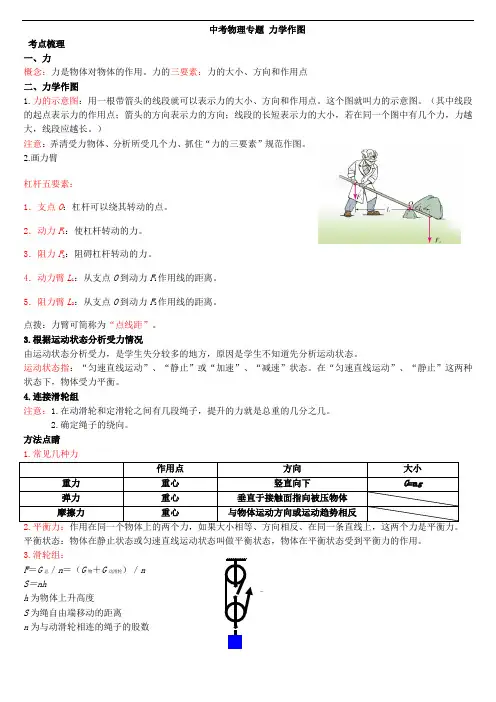

中考物理专题力学作图考点梳理一、力概念：力是物体对物体的作用。
力的三要素：力的大小、方向和作用点二、力学作图1.力的示意图：用一根带箭头的线段就可以表示力的大小、方向和作用点。
这个图就叫力的示意图。
（其中线段的起点表示力的作用点；箭头的方向表示力的方向；线段的长短表示力的大小，若在同一个图中有几个力，力越大，线段应越长。
）注意：弄清受力物体、分析所受几个力、抓住“力的三要素”规范作图。
2.画力臂杠杆五要素：1．支点O：杠杆可以绕其转动的点。
2．动力F1：使杠杆转动的力。
3．阻力F2：阻碍杠杆转动的力。
4．动力臂L1：从支点O到动力F1作用线的距离。
5．阻力臂L2：从支点O到动力F2作用线的距离。
点拨：力臂可简称为“点线距”。
3.根据运动状态分析受力情况由运动状态分析受力，是学生失分较多的地方，原因是学生不知道先分析运动状态。
运动状态指：“匀速直线运动”、“静止”或“加速”、“减速”状态。
在“匀速直线运动”、“静止”这两种状态下，物体受力平衡。
4.连接滑轮组注意：1.在动滑轮和定滑轮之间有几段绳子，提升的力就是总重的几分之几。
2.确定绳子的绕向。
方法点睛1.常见几种力作用点方向大小重力重心竖直向下G=m g弹力重心垂直于接触面指向被压物体摩擦力重心与物体运动方向或运动趋势相反平衡状态：物体在静止状态或匀速直线运动状态叫做平衡状态，物体在平衡状态受到平衡力的作用。
3.滑轮组：F＝G总／n＝（G物＋G动滑轮）／nS＝nhFh为物体上升高度S为绳自由端移动的距离n为与动滑轮相连的绳子的股数G重点解析典例1 作力的示意图如图所示，重50N的物体A静止在斜面B上，对斜面B的压力为40N，作出物体A受到的重力及物体B受到的压力的示意图．典例2.根据力与运动的关系作力的示意图物体A正在光滑水平面上向右做匀速直线运动，请画出A所受各力的示意图．典例3.作杠杆的力臂在图丁中画出杠杆所受动力F的力臂．解析：力臂是支点到力的作用线的垂直距离，因此要先确定支点O，然后再过支点做出力的作用线的垂线，支点到力的作用线的距离，即为所求作的力臂L,标出垂直符号。
初中物理力的示意图画法【命题方向】初中段重力、浮力、压力、支持力、摩擦力、拉力、推力这些力的示意图的作法是中考的重点．与二力平衡等知识点相结合也是命题方向．1.力的分类：按力的性质:重力,弹力,摩擦力,电场力,磁场力,核力弹力:拉力,压力,支持力,浮力按力的作用效果:动力,阻力;拉力，压力，支持力，浮力，向心力2．力的示意图【知识点的认识】（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．【命题方向】初中段重力、浮力、压力、支持力、摩擦力、拉力、推力这些力的示意图的作法是中考的重点．与二力平衡等知识点相结合也是命题方向．例1：如图，物体沿粗糙水平面向右运动．画出该物体所受重力、支持力和摩擦力的示意图．3．重力示意图【知识点的认识】力的图示和力的示意图都反映了力的三要素，力的图示精确，力的示意图简约．由于重力的方向是竖直向下的，也就是与水平面垂直，所以在画图时，或是找到竖直方向，或是找到水平方向都可以．但不少要求画出重力示意图的习题常有干扰因素出现，致使学生容易产生误解．例1：如图所示，用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动．请画出此时橡皮受力的示意图．4．摩擦力的方向【知识点的认识】摩擦力的性质是阻碍相互接触的两个物体间的相对运动或相对运动趋势，所以研究摩擦力的方向时一定要取与研究对象接触的那个物体为参照物，并判断研究对象与参照物之间是否存在相对运动或相对运动趋势．若有，则被研究物体所受的摩擦力一定与此相对运动或相对运动趋势方向相反．摩擦力的方向与物体实际运动方向是没有任何关系的．例1：在平直的公路上，运动员骑自行车加速前进，有关车轮所受摩擦力方向说法正确的是（）A．前后车轮所受摩擦力方向都向后B．前后车轮所受摩擦力方向都向前C．前轮所受摩擦力方向向前，后轮所受摩擦力方向向后D．前轮所受摩擦力方向向后，后轮所受摩擦力方向向前例2：将一袋大米放在匀速向右运动的输送带上，开始米袋与输送带间有一段距离的相对滑动，然后米袋随输送带一起匀速运动．当输送带突然制动时，米袋会继续向前滑动一段距离后停下．（回答下列小题请选填以下合适的字母标号）A．受到方向向右的摩擦力；B．受到方向向左的摩擦力；C．不受力（1）米袋刚放上输送带的瞬间，米袋在水平方向上受力情况为；（2）当米袋随输送带一起匀速运动时，米袋在水平方向上受力情况为；（3）当将输送带突然制动时，米袋在水平方向上受力情况为．例3：如图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图．例4：如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．（力的作用点画在物体的重心）一．作图题（共19小题）1．请在图中画出小球所受力的示意图．2．按照要求作图：（1）如图甲所示，所受重力大小为G=10N的物体静止在斜面上，请在图中画出物体所受重力的示意图．（2）用50N斜向下与水平方向成30°角的推力F推木箱，请在图乙中画出推力的示意图．（3）如图丙所示，投出去的篮球在空中飞行，不考虑空气阻力，请在图中画出篮球的受力示意图．3．如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图．（点O为箱子的重心）4．如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点，试作出由A点滚至C点过程中，小球在B点（即弧形槽底部与水平面的切点）受力的示意图（忽略空气阻力）．5．将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起．在答题卡上画出小球在最低点时的受力示意图．6．如图甲所示，在水平公路上匀速行驶的太阳能汽车受到两对平衡力的作用，请在图乙上画出汽车受力的示意图．7．如图，一条长绳的一端固定在天花板上，另一端系一个小球做成一个摆．当球摆到图中所在位置时，画出小球所受重力和绳对小球拉力的示意图．8．在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块A，从某时刻起，发现小球向左（运动的反方向）摆开，并连续一段时间，如图所示，请画出这段时间内物块A受力的示意图．9．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的重力G 和摩擦力f的示意图．10．（1）如图所示，橡皮用细线拴住作圆周运动，请画出橡皮所受重力的示意图．（2）如图所示，请在图中画出两束入射光线对应的折射光线．11．如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F．12．如图所示，物体A与平板小车一起在水平面上向左做匀速直线运动，当小车受外力突然减速时．请画出物体A的受力示意图．13．如图所示，竖直的带有磁性的黑板上，吸着一个重为4N的小铁块静止不动．若磁性黑板和铁块之间的吸引力为10N，请画出铁块在竖直方向上所受力的示意图．14．如图所示，叶子姐姐用力F拉动物体B使物体A、B沿水平方向一起匀速向右运动，请画出物体A的受力示意图．15．在图中，在商场门口有一个用细绳系住的气球，绳的另一端固定于地面上．由于有风的作用，气球静止时绳偏离了竖直方向．请在图中画出氢气球的受力示意图．16．如图所示，粗糙程度均匀的水平台面上放着质量为m的木块，将质量为100g的钩码用轻绳跨过定滑轮与木块相连，此时木块和钩码保持静止．请你用力的示意图画出木块在水平方向所示的力（绳重、轮与轴的摩擦均忽略不计）．17．如图，广场上的一只氢气球，用绳子系于地面，试作出氢气球所受力的示意图．18．如图，A、B物体均处于静止状态，请在图中画出A物体在水平方向所受力的示意图．19．小球A固定在静止的支架上，画出小球的受力示意图．二．计算题（共6小题）20．如图所示，质量相同的四块木块叠放在一起，静止在水平地面上，现有大小相等，方向相反的力F分别作用的第2块和第4块木块上，四块木块仍然静止，从上到下各层接触面间的摩擦力为多大？21．如图所示，MN为一竖直的墙壁，物体A的质量为2千克，受到水平力F=196N的作用而处于静止状态，问物体A受到的静摩擦力是多大？22．如图中，质量分布均匀的长方体木块静止在粗糙水平桌面，木块的重为G=50N，现用大小为10N 的水平推力F作用木块一端，使木块做匀速立线运动．已知木块运动时所受摩擦力与桌面对木块的支持力成正比，比例系数为k．（1）求木块运动时所受摩擦力及比例系数k的大小；（2）竖置截面S 将木块分成a 、b 两个等大的长方体，如图乙，求木块匀速运动时，a 对b 的作用力大小．23．如图甲所示，物体中30N ，被50N 的水平方压力F 甲压在竖直墙壁上保持静止，如图乙所示，物体重60N ，在40N 的水平拉力F 乙作用下，沿水平面匀速向右运动，通过计算和说明求出物体甲受到的摩擦力F 甲和物体乙受到的摩擦力大小F 乙分别为多少牛顿？24．已知A 、B 静止在地面上，B 受到的摩擦力为2N ，F=5N ，则AB 绳上的拉力及A 的摩擦力多大．25．如图所示．重60N 的正方体B ，静止在粗糙的水平地面上．（1）如果用F=15N 的力水平向右推它，没有推动，则正方体B 所受的摩擦力f 是多大？（2）如果水平推力F 增加到20N ，正方体B 刚好做匀速直线运动，此时正方体B 所受的滑动摩擦力f 大小为多大？（3）若将水平向右的推力F 增加到25N ，物体B 受到的合力F 合为多大？（4）如果正方体B 的边长为10cm ，则物体B 的密度是多少？（取g=10N/kg ）三．解答题（共5小题）26．起重机钢绳的拉力为6×104N 的时候，能把重物竖直向上匀速提起，上升速度为0.4m/s ． ①若使重物以0.2m/s 的速度匀速下降，钢绳对重物的拉力大小是多少N ？②若重物在下降过程中停下来保持静止不动，此时钢绳对重物的拉力大小是多少N ？③重物所受的合力大小是多少N ？27．用手握住0.5kg 的酱油瓶子静止悬在空中，瓶口竖直向上，此时手的握力为30N ，瓶子受到手竖直向上的摩擦力为多少？若使手的握力增加为35N ，瓶子受到手的摩擦力的大小为多少？（g 取10N/kg ）28．饮料厂生产的饮料装瓶后，要在自动化生产线上用传递带传送．如图所示．（1）一瓶饮料与传递带一起水平向左匀速运动，不让空气阻力．请在图中画出饮料瓶受力的示意图．（图中的A点表示重心）（2）若传送带突然加速，则饮料瓶受到的摩擦力的方向是．（3）若传送带突然减速，则饮料瓶受到的摩擦力的方向是．29．风洞实验中可以产生方向水平、速度大小可调的风，用来研究处在流动气体的受力情况，将一个套有木球的细直杆放入风洞实验室，球受到的重力为G，球在杆上运动时，球与杆的滑动摩擦阻力跟它们之间的压力成正比，比例系数是k，如图甲所示，将杆沿平行风速的方向固定，调节风速大小，使球恰能沿杆匀速运动．再将杆沿竖直方向固定，如图乙所示，将球从杆的上端由静止释放，保持球下滑过程中所受风力与杆处于水平方向时受到的风力大小相同．则：（1）球下滑过程中受到的滑动摩擦力为多少？（2）当所受风力是开始风力的多少倍时，球能匀速下滑？30．如图所示，一个质量为2kg的木块A夹在甲、乙两个固定的木板间，木板甲对木块A的压力为20N，用力F沿竖直方向向上拉木块A，当力F=31.6N时，物体A匀速向上运动，求木块与木板间的摩擦力大小．初中物理力的示意图画法参考答案一．作图题（共19小题）1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．19．11 / 11二．计算题（共6小题）20． 0；F ；F ；0．21． 物体A 受到的静摩擦力是20N ．22． （1）木块运动时所受摩擦力为10N ，比例系数k 为0.2；（2）木块匀速运动时，a 对b 的作用力大小为5N ．23． 物体甲受到的摩擦力F 甲和物体乙受到的摩擦力大小F 乙分别为30N 和40N ．24． AB 绳上的拉力为3N ，A 受到地面的摩擦力为3N ．25． （1）物体所受的摩擦力f 是15N ；（2）物体所受的滑动摩擦力f 大小为20N ；（3）物体受到的合力F 合为5N ；（4）物体B 的密度为6×103 kg/m 3．三．解答题（共5小题）26． ①若使重物以0.2m/s 的速度匀速下降，钢绳对重物的拉力大小是6×104牛．②若重物在下降过程中停下来保持静止不动，此时钢绳对重物的拉力大小是6×104牛；③重物所受的合力大小是0． 27． 手的握力为30N ，瓶子受到手竖直向上的摩擦力为5N ；手的握力增加为35N ，瓶子受到手的摩擦力的大小为5N ．28．（1）见上图；（2）水平向左；（3）水平向右．29． （1）球下滑过程中受到的滑动摩擦力为 k 2G ；（2）当所受风力是开始风力的倍时，球能匀速下滑．30．木块甲与木板间的摩擦力大小为6N ．。
专题05 几种力的作图（原卷版）重力、弹力、摩擦力、浮力是作图题中常见的四种力,进行作图时要注意:（1）明确施力物体,若无施施力物体,则这个力不存在。
（2）地球表面的一切物体都要受到重力的作用。
（3）压力的方向垂直于接触面，竖直向竖直向下,浮力的方向竖直向上。
（4）关于摩擦力:①摩擦力是阻碍物体的相对运动（或相对运动趋势）的力,其方向与相对运动(或相对运动趋势)的方向相反;②摩擦力产生的条件是有压力并且要发生相对运动或已经发生相对运动。
考点1 画指定力示意图题型一：画弹力示意图。
1、弹力包括拉力、压力、支持力、推力等；2、弹力方向与物体形变方向相反。
【典例1】（2020春•句容市期中）画出小球与被压缩的弹簧接触时受到的弹力方向。
【变式训练】（2020春•宜兴市期中）如图用手向下拉弹簧，画出“弹簧对手产生弹力”F 的示意图。
【典例2】（2022•重庆模拟）如图所示，手提箱的A点受到200N的竖直向上的拉力，请画出手提箱所受拉力的示意图。
典例分析＋变式训练考点直击【变式训练2】（2021春•江都区期中）一个静止在水平面上的物体，如图所示，受到大小为100N，与地面成30°角斜向右上方的拉力，画出物体所受拉力的示意图。
题型二：画重力示意图特别注意：重力方向总是竖直向下。
【典例1】（2021秋•平潭县期末）已知静止在斜面上的木块质量m＝6kg，在图中画出木块所受重力的示意图。
【变式训练1】（2021春•凉州区期末）画出图中斜面上静止的茶杯受到的重力示意图。
【变式训练2】（2020•福绵区一模）一个木块从斜面上滑下，并在水平面上继续滑动。
请分别画出如图木块在斜面和水平面时所受重力的示意图。
【变式训练3】（2021秋•唐河县期末）如图所示，请画出质量为100g的铁球摆到最高点A时，所受重力的示意图（g＝10N/kg）题型三：画摩擦力示意图特别注意：摩擦力方向与相对运动(或相对运动趋势)的方向相反，与物体运动方向无关！【典例】（2021•宁远县模拟）木块所受重力是50N，如图对它施加一个水平向左的100N的压力将它压在竖直墙面上处于静止，画出此时木块受到的摩擦力的示意图（作用点画在重心上），并标出摩擦力的大小。
初中物理中考常见题型力学作图【知识积累】1、重力：（1）概念：由于地球的吸引而使物体受到的力，叫做重力。
符号：G，施力物体为地球，受力物体为地面附近所有的物体。
（2）方向：竖直向下（3）重心：重力的作用点叫做重心。
2、压力：（1）概念：垂直压在物体表面上的力叫做压力。
符号：F，施力物体为被研究对象，受力物体为支持面。
（2）方向：垂直于接触面而指向被压的物体。
（3）作用点：作用在接触面上。
3、摩擦力：（1）概念：两个相互接触的物体，当它们做相对运动（或有相对运动的趋势）时，在接触面上会产生一种阻碍相对运动（或相对运动趋势）的力，这种力叫做摩擦力。
（2）方向：与物体相对运动或相对运动趋势方向相反，不一定与物体运动方向相反（人走路时）。
（3）作用点：被研究对象上。
4、浮力：（1）概念：浸在液体中的物体受到液体对物体一个向上的托力，叫做浮力。
用F表示。
浮施力物体为液体，受力物体为浸在液体中的物体。
（2）方向：竖直向下。
（3）作用点：在受力物体上。
5、力臂的做法：（1）找支点O；（2）画动力和阻力的作用线；（3）从支点向力的作用线做垂线，标垂直符号；（4）垂线段两侧标双箭头，写力臂符号。
6、滑轮组的绕线：（1）n为承担物体重力绳子的段数；（2）原则“奇动偶定”。
【典型习题】1、画出图中漂浮在水面上小球受力的示意图。
2、在图中画出静止在水中的小球所受浮力和斜面所受压力的示意图。
3、如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，不计空气阻力，画出物体A的受力示意图。
4、一个物体从斜面上自由滑下，如图所示，请画出物体从斜面上滑下时所受力的示意图。
5、如图所示，小红站在某商场匀速向上运动的电动扶梯上，请画出小红所受力的示意图（小红身上的O点为其重心）。
6、如图所示，带支架的平板小车沿水平地面向右做直线运动，小球A用细线悬挂于支架右端，放在小车左端的物块B相对于小车始终静止。
某时刻观察到细线偏离竖直方向角，请画出此时物块B受到的重力G和摩擦力F的示意图（力的作用点图中已标出）。

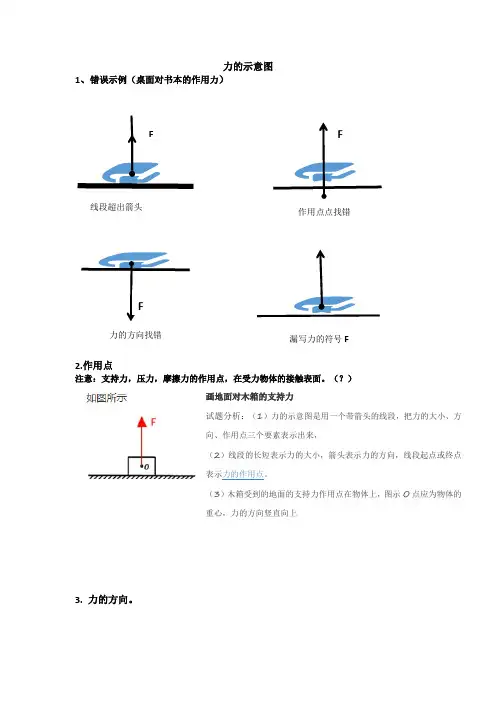

力的示意图
1、错误示例（桌面对书本的作用力）
2.
作用点
注意：支持力，压力，摩擦力的作用点，在受力物体的接触表面。
（？）
3. 力的方向。
线段超出箭头
画地面对木箱的支持力
试题分析：（1）力的示意图是用一个带箭头的线段，把力的大小、方
向、作用点三个要素表示出来，
（2）线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点。
（3）木箱受到的地面的支持力作用点在物体上，图示O 点应为物体的重心，力的方向竖直向上
类型一：支持力
作用点：作用在接触面上
方向：物体所受的支持力的方向与支持面是垂直的
类型二：压力
作用点：压力的作用点在接触面上，即物体与接触面接触的中心， 方向：过作用点作垂直于接触面的力．图示如下：
类型三：重力
作用点：物体的重心（一般在物体的几何重心）， 方向：重力的方向是竖直向下的．
从物体重心起，沿竖直方向画一条线段，末端带上箭头，标上力的大小．如图：
#重力、压力的区别：
（1）压力是弹力中的一种，方向是垂直于接触面向下。
力的作用点在接触面上。
（2）重力是由于地球吸引而产生的力，方向是竖直向下，力的作用点在重心上。
如下图，
物体所受支持力的示意图见下图
四种类型：
总结：（1）初中涉及力的示意图：重力、压力、支持力、拉力、摩擦力，浮力
（2）其中：支持力、压力、摩擦力的作用点在受力物体的接触表面。
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。

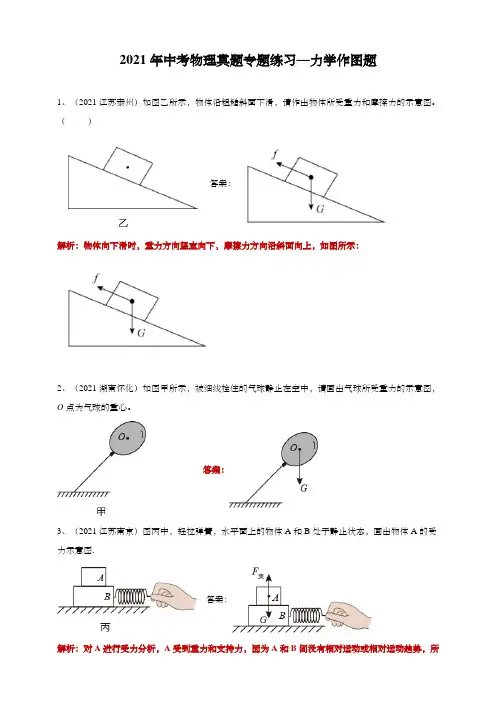

2021年中考物理真题专题练习—力学作图题1、（2021江苏泰州）如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
