弹力重力摩擦力作图专题

专题06 力学综合作图分析（原卷版）考点1 力的示意图与图示考点2 弹力示意图考点3 重力示意图考点4 摩擦力的示意图考点5 压力示意图考点6 浮力示意图考点7 力臂的画法考点8 杠杆中最小力的问题考点9 滑轮组的设计与组装考点1 力的示意图与图示1．（2022秋•永安市期末）如图所示，一个重3N的吊灯悬挂在天花板上，请作出吊灯所受重力和拉力的示意图。

2．（2023春•深圳期末）如图所示，一个水杯静止在水平桌面上，请画出它所受力的示意图。

3．（2023春•方城县校级期末）在沿水平方向向右做匀速直线运动的小车上方悬挂一质量分布均匀的小球，当小车突然静止时，小球的状态如图所示，请画出小球的受力示意图。

（不计空气阻力）4．（2023春•泸县校级期末）如图所示，小球被绳子吊在竖直墙壁上，请在图中作出小球受到的所有力的示意图。

5．（2023春•子洲县期末）如图所示，这是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时所受重力和支持力的示意图。

6．（2023春•上蔡县期末）如图甲是我国火箭发射时的场景，图乙是示意图，O表示重心，请在图乙中作出火箭加速竖直上升过程中的受力示意图。

（不计空气阻力）7．（2022秋•桂平市期末）如图所示，用细线拴住的橡皮正在做圆周运动，请画出橡皮的受力示意图。

（不计空气阻力）8．（2023秋•庐阳区期末）科学家发现：相互作用的两个力，大小相等，方向相反，作用在同一直线上。

如图所示，已画出月球对地球的吸引力F1，请在图中画出：地球对月球的吸引力F2。

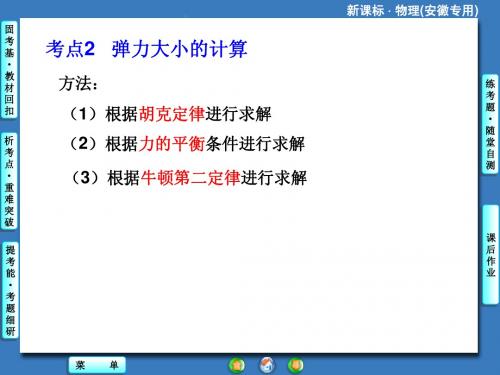

考点2 弹力示意图9．（2023春•武功县期末）用水平力将弹簧压在竖直墙壁上，画出弹簧对手的弹力的示意图。

10．（2023春•宝应县期末）根据要求作图。

如图所示，小球将弹簧压缩后形变，请画出此时小球所受弹簧弹力的示意图。

11．（2022秋•桐柏县期末）如图乙所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态。

在图中画出铅笔所受弹力的示意图。

2023届中考物理一轮复习专题练习6-力学-重力、弹力、摩擦力、压力、浮力作图题1．如图所示，小球浸没在水中，处于静止状态，以球心为作用点，作出小球受力的示意图。

2．如图，请画出静止的小球的受力示意图。

3．请在图中画出小球的受力示意图（细线处于竖直方向）。

4．如图所示，“冰墩墩”单脚站在水平地面上向右滑行，请在O点作出它所受摩擦力f的示意图；5．如图一木块静止在水面上，请作出木块所受重力和浮力的示意图。

6．如图所示，在斜面上的杯中悬浮着一个重力为3N的小球，请作出小球所受的浮力的示意图。

7．一小朋友沿滑梯下滑，请作出滑梯所受压力F的示意图。

8．图甲是一名攀岩运动员拉着绳子停在峭壁上的情景，图乙是这一时刻的简化图。

请以重心“O”为作用点，在图乙中画出。

（1）运动员所受的重力G；（2）峭壁对运动员的支持力F。

9．按要求作图：2022年北京冬奥会吉祥物“冰墩墩”随平板车一起向左做匀速直线运动，请画出“冰墩墩”所受力的示意图（O为重心）。

10．质地均匀的小球从弹簧正上方竖直下落，压缩弹簧减速下降，请作出此时小球所受重力G和弹力F的示意图。

11．如图所示物块正在光滑的水平面上向右滑动，并拉伸弹簧，画出物块受力的示意图（不计空气阻力）。

12．如图所示用绳拴着一物体在水平面内，沿箭头方向做圆周运动，画出物体所受力的示意图（不考虑空气阻力）。

13．如图所示，重100N的货物A随小车B在拉力F的作用下一起向右做匀速直线运动，请在图中画出货物A所受力的示意图。

14．如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。

15．如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图（不计空气阻力）。

16．如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。

17．图为在粗糙的水平面上滚动的小球，在图中画出小球所受力的示意图。

2019中考物理真题分类汇编力和机械作图题2 弹力、重力、摩擦力（共34题，有答案）1．（2019•黄石）用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩擦力的示意图。

2．（2019•扬州）如图，是一块质量均匀分布的半圆形量角器，将其用细线悬挂在天花板上，请你用作图的方法找到重心O点的位置。

（A点是圆心，保留作图痕迹）3．（2019•永州）用力F将物体紧压在竖直的墙壁上，请在图中画出物体所受重力的示意图。

4．（2019•常德）画出下图中小球所受重力的示意图。

5．（2019•上海）在图中，正方体受到的重力G为10牛，用力的图示法画出重力G。

6．（2019•西宁）如图所示，画出杠杆A端所挂物体重力的示意图和杠杆B端所受力F的力臂L。

7．（2019•兰州）如图所示为“探究杠杆平衡条件”的实验示意图，O点为杠杆的支点，请画出杠杆左侧钩码所受重力的示意图和弹簧测力计施加拉力的力臂L1。

8．（2019•徐州）如图所示，一个实心球静止在水平地面上，请画出它所受重力G的示意图。

9．（2019•通辽）请在图中画出：（1）重物所受重力的示意图；（2）拉力F的力臂l。

10．（2019•铜仁市）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。

11．（2019•绥化）如图所示，轻质动滑轮处于平衡状态。

请在图中画出物体所受的重力（体现动滑轮省力），同时标出支点O并画出拉力F对应的力臂l。

12．（2019•攀枝花）小球在竖直平面内摆动，请画出小球摆动到A时所受重力的示意图。

13．（2019•邵阳）一个物体静止在斜面上，如图所示，请做出物体所受重力的示意图。

14．（2019•随州）如图是一辆面包车，该车后轮为驱动轮，前轮为方向轮。

该车刚刚从静止起步处于加速阶段（不计空气阻力）。

画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。

15．（2019•孝感）如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图（两力均画在重心上）。
