基于DSP TMS320F2812 的智能接口板设计引言随着电子技术的发展，数字电路的集成度和性能有了非常大的提高，因此可以在单板上实现复杂的电路功能，本设计就是在TI 公司高集成度的TMS320F2812 处理器上设计外围接口电路，实现多路高速ARINC429 接口、高速RS422 接口、高速RS232 接口，由于该款DSP 的卓越性能，该接口板具有强大的多路接口通讯实时处理能力，同时由于该接口板的通讯接口都是标准接口，物理结构为PMC 底板结构，具有一定的通用性。

系统设计接口板采用TMS320F2812 处理器，对串行数据的接收和发送采用智能控制方式，它通过一个512K（32K 乘以16）双端口存储器（DPRAM）实现与主处理机之间的数据交互，双端口存储器与主处理机之间为PCI 总线接口，物理连接方式为PMC标准插座。

模块功能框图见图1。

限于篇幅，本文主要介绍局部总线端电路设计，与主机接口端PCI 设计另有文章介绍。

图1 接口板功能框图接口板主要由如下功能部分组成：处理器电路、数据处理器TMS320F2812，主频150MHz，集成128K 字容量程序FLASH、18K 字容量SARAM；双口RAM IDT70V27，容量为32K 乘以16bit；时钟和复位电路MAX791；10 路全双工RS422 串行接口电路TL16C554； 2 路全双工RS232 串行接口电路； 4 收2 发ARINC429 接口DEI1016A、BD429A；PCI 总线接口电路PCI9054；逻辑控制电路XC95288XL；提供＋5V 转＋15V、-15V 电路DCP020515DP，负载80mA。

处理器及存储电路处理器处理器选用TI 公司的16 位TMS320F2812 芯片，主频可达到150MHz。

主要特点如下：150MIPS 运行速度；集成128K 字容量程序FLASH，18K 字容量SARAM；56 路独立的可编程多路复用I/O 引脚；锁相环（PLL）模块； 3 个32 位定时器 2 个串行通信接口SCI； 1 个串行外设接口SPI；16 路ADC（12bit）；2 路eCAN 接口；3 个可屏蔽中断；。

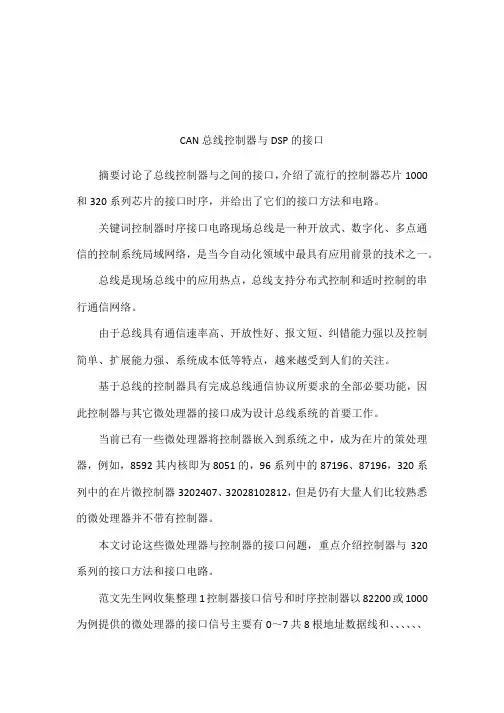

CAN 总线控制器与 DSP 的接口 摘要讨论了总线控制器与之间的接口， 介绍了流行的控制器芯片 1000 和 320 系列芯片的接口时序，并给出了它们的接口方法和电路。

关键词控制器时序接口电路现场总线是一种开放式、数字化、多点通 信的控制系统局域网络，是当今自动化领域中最具有应用前景的技术之一。

总线是现场总线中的应用热点，总线支持分布式控制和适时控制的串 行通信网络。

由于总线具有通信速率高、开放性好、报文短、纠错能力强以及控制 简单、扩展能力强、系统成本低等特点，越来越受到人们的关注。

基于总线的控制器具有完成总线通信协议所要求的全部必要功能，因 此控制器与其它微处理器的接口成为设计总线系统的首要工作。

当前已有一些微处理器将控制器嵌入到系统之中，成为在片的策处理 器，例如，8592 其内核即为 8051 的，96 系列中的 87196、87196，320 系 列中的在片微控制器 3202407、 32028102812， 但是仍有大量人们比较熟悉 的微处理器并不带有控制器。

本文讨论这些微处理器与控制器的接口问题，重点介绍控制器与 320 系列的接口方法和接口电路。

范文先生网收集整理 1 控制器接口信号和时序控制器以 82200 或 1000 为例提供的微处理器的接口信号主要有 0～7 共 8 根地址数据线和、 、 、 、 、 、和，控制器的数据和地址分时复用线，其中为接口方式选择信号，可选用 方式或方式。

不同方式下引脚定义如表 1，接口时序如图 1 和图 2 所示。

表 11000 引脚定义引脚符号==从引脚定义和时序关系可知控制器提供 了与方式和方式的直接接口信号，其中方式对于目前流行的 5196 系列单 片机来说提供了方便快捷的直接接口设计。

2 的接口信号和时序芯片以公司生产 320 系列产品为国内的主流产品， 320 系列产品至今已经历了若干代，有 1、2、2、5、54、62 等定点，有 3、 4、67 等浮点和 8 多处理器。

用FIFO设计A/D与DSP之间的接口摘要：在采用CCD对非透明薄板厚度的测量系统设计中，采用高速A/D和DSP等器件进行电路设计可以确定CCD的像点位置。

由于Ａ／Ｄ转换器的采样速率和ＤＳＰ的工作时钟频率相差非常大，为了提高DSP 的工作效率，避免数据丢失和控制方便，采用小容量的FIFO作为两者之间的接口可以产生很好的效果。

关键词：A/D；DSP；FIFO１前言在使用ＣＣＤ对非透明薄板厚度的测量系统设计中，笔者采用高速Ａ／Ｄ和ＤＳＰ等器件设计信号采集和处理电路来确定ＣＣＤ的像点位置。

其具体电路如图１所示，该信号采集和处理电路由ＣＣＤ驱动电路、加法电路、滤波放大等信号预处理电路、Ａ／Ｄ转换电路、ＦＩＦＯ、ＤＳＰ电路、时序与逻辑控制产生电路、ＵＳＢ总线接口电路等组成。

其中ＤＳＰ芯片选用ＴＩ公司生产的ＴＭＳ３２０Ｃ６２１１高速数字信号处理芯片它主要用于对Ａ／Ｄ转换后的数据进行插值和重心算法处理，从而确定ＣＣＤ上像元的位置，然后把处理后的数据通过ＵＳＢ总线传输到ＰＣ机进行厚度计算、结果显示、存储等后续处理。

该电路所需的时钟信号和采样逻辑控制时序由一片ＦＰＧＡ芯片产生。

当模拟信号由ＡＤＣ转换成数字信号后，往往都需要输入ＤＳＰｓ的ＣＰＵ作进一步处理。

但Ａ／Ｄ转换后数据输出与ＤＳＰ的读外部数据的时钟很难精确地配合。

即使ＤＳＰ能读取到外部总线上的数据，由于Ａ／Ｄ速率是４ＭＨｚ，ＤＳＰ外部存储器时钟为９０ＭＨｚ，为了读到总线上的数据，ＤＳＰ外部存储器读写时钟也必须控制在４ＭＨｚ，这样就大大降低了ＤＳＰ的使用效率，同时再加上ＤＳＰ处理数据也需要一定的时间，而不能一味地读取外部数据。

所以，为了控制方便，避免数据丢失，设计时应采用小容量的ＦＩＦＯ作为两者之间的接口。

本设计选用的ＦＩＦＯ芯片是Ｃｙｐｒｅｓｓ公司的ＣＹ７Ｃ４２５－２５ｎｓ。

该芯片容量为１ｋ×９ｂｉｔ，存取时间最大为２５ｎｓ，读写周期最小为３５ｎｓ。

TMS320C6000系列DSP的SPI接口设计
陈明意
【期刊名称】《武汉工程大学学报》
【年(卷),期】2004(026)002
【摘要】介绍了TMS320C6000系列DSP的性能特点,在分析其SPI接口通信原理的基础上,给出了接口电路设计实例,提供了串口MCBSP的配置初始化程序.【总页数】3页(P70-72)
【作者】陈明意
【作者单位】武汉工业学院电气系,湖北,武汉,430023
【正文语种】中文
【中图分类】TP33
