杠杆力臂作图练习201309

杠杆的五要素是 、 、 、 、 。

叫力臂 1、在下图1中，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图．图1 图22、如图2所示，O 是杠杆OA 的支点．在图中画出拉力F 1和F 2的力臂l 1和l 2.3、作出下图3的闸刀使用中的两个力臂，并标明L 1和L 2。

图4 图54、画出图4中动力F 1的力臂。

5、如图5所示，用力F 踩汽车刹车踏板，请画出此力对支点D 的力臂。

6、在图6中作出F 的力臂。

7、如图7，试画出缝纫机脚踏板所受动力、阻力的力臂。

8、图8是安装在安全文明小区进出口的栏杆(栏杆是一根粗细均匀的圆木杆)示意图，当在 A 处施加一个压力F 时，可将栏杆拉到如图所示位置，请在图中画出此时压力F 的力臂L 1，和重力G 的力臂L 2。

9、在图9中画出小锤所受阻力F 2以及动力F 1的力臂． 10、作出下例杠杆的动力臂和阻力臂图9图3图71．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示出来．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．1．在物理学中，我们把在 的作用下 的硬棒叫做杠杆，此硬棒可以是直的，也可以是 ．杠杆如果绕固定点O 转动，则O 点称为 ． 叫动力臂． 叫阻力臂．2．如下图所示的杠杆，请画出杠杆的动力臂和阻力臂．（5）（6）（7） （8） （9）3．如左下图所示，筑路工人用撬棒撬石头，O 为撬棒的支点，请画出作用在撬棒上动力F 的力臂．4．在右图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂l 1． (黑点表示“不倒翁”的重心)5．在下图中，画出动力F 1的力臂和阻力F 2的示意图, 以及阻力臂（1）（2）（3）A（4）6．如图甲所示的钢丝钳，A 为剪钢丝处，B 为手的用力点，0为转动轴，图乙为单侧钳柄及相连部分示意图。

杠杆作图专题答案和解析【答案】1. 解：沿力F1的方向作出F1的作用线，由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1.如下图：．2. 解：延长F1的作用线，然后过支点分别作动力F1和阻力F2的垂线段，并分别用L1和L2表示.如下图：3. 解：过支点O作F1作用线的垂线段(即动力臂L1).拉力的作用点在鱼线与鱼竿的接触点上，方向竖直向下，过拉力作用点作竖直向下的拉力F2；如下图：4. 解：延长力F作出力的作用线，从支点O作力F的作用线的垂线，垂线段的长就是力F的力臂L.如下图：5. 解：(1)延长动力的作用线(用虚线)．(2)由支点向动力的作用线做垂线(用虚线)．(3)画出大括号，标出L1.如图．第 1 页故答案为：6. 解：由图知，O点为支点，连接OA就是最长的动力臂，根据杠杆平衡条件可知此时所用的动力最小；左图中，支点在最左端，要使杠杆平衡，动力方向应垂直于OA向上；右图中，支点在杠杆的中间位置，要使杠杆平衡，动力方向应垂直于OA向下；据此可画出最小的动力，如下图：7. 解：①过支点O向阻力F2画垂线，就得到阻力臂L2，如下图：②作用在A点的最小动力应为图中的力F1，它与杠杆垂直，此时的动力臂为OA，如下图：8. 解：过力臂L2的右端，作垂直于L2的直线，与杠杆OA的交点为力F2的作用点，方向斜向右上方，即为力F2的示意图；作F1的反向延长线，过支点O作F1作用线的垂线段，即为F1的力臂L1，如下图：9. 解：重力作用点的重心B，从B点竖直向下画一带箭头的线段表示重力G；为使翻开壶盖的力最小，根据杠杆平衡条件可知，动力臂要最长；壶盖上O点为支点，OA为最长的动力臂，过A点作垂直于OA斜向上的动力F；如下图：。

10. 解：重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示；由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，如下列图所示：11. 解：(1)重力方向竖直向下，过均匀木棒的中心，即木棒的重心，沿竖直向下的方向画一条有向线段，用G表示，即为重力的示意图；(2)沿力F的方向画出作用线，从O点向力F的作用线作垂线段L就是力F的力臂，如下图：12. 解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G 表示，大小为3N；由杠杆平衡条件F1l1=F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OC作为动力臂最长，过C作垂直于OC的力，由图知动力的方向应该向下，如下列图所示：13. 解：由图可知，杠杆的支点为O，过支点O向动力F1作用线引垂线段，即为其力臂L1，阻力是灯对杠杆A点的拉力，过A点沿竖直向下的方向画一条有向线段，用F2表示，即为阻第 3 页力的示意图.如下图：14. 解：过O点做垂直F1的垂线即为动力的力臂L1；手握钳子把向上运动，钳子刀口将向下运动，因此阻力向上，与钳子刀口垂直，如下列图所示：15. 解：延长动力F1和反向延长阻力F2的作用线，从支点分别向这两条力的作用线作垂线，就是动力臂L1和阻力臂L2，如下图：．16. 解：(1)石头的重心在球心，过球心沿竖直向下的方向画一条带箭头的线段，并用标出符号G；(2)过支点分别作垂直于阻力作用线和动力作用线的垂线段(即动力臂l1和阻力臂l2)，如下图：17. 解：图中O为支点，从支点O作力F的作用线的垂线段，垂线段即为力F的力臂L，如下图：．18.19. (1)(2)(3)20.21. (1)(2)(3)22. (1)(2) 23.第 5 页24.25. 如图：26.27.【解析】1. 力臂是从支点到力的作用线的间隔.由支点向力的作用线做垂线，垂线段的长度即为力臂．此题主要考察了力臂的画法，首先要理解力臂的概念，正确找出支点和力的作用线，从而画出力臂．2. 支点，根据力臂是指从支点到力的作用线的间隔作图即可．力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点.②确定力的作用点和力的方向，画出力的作用线.③从支点向力的作用线作垂线，支点到垂足的间隔就是力臂．3. (1)拉力F2的作用点为鱼线与杆的交点，阻力的方向沿绳子向下，过拉力F2的作用点表示出拉力的方向；(2)支点和动力的方向，根据力臂的定义过支点作力的作用线的垂线段．此题考察力的示意图以及力臂画法的掌握情况；确定力的作用点和方向，是正确画出力的示意图的前提．4. 过杠杆的支点作出垂直于力作用线的垂线段，即为力F的力臂L．画杠杆的力臂一是要找准支点，二是要准确画出力的作用线，然后才是从支点作力的作用线的垂线，最后还应该用字母将其标出来．5. 力臂的画法：首先确定支点0；然后延长动力的作用线和阻力的作用线(用虚线)；再由支点向动力作用线做垂线(用虚线)；最后画上大括号，标出L1．(1)掌握杠杆的五要素，会画力臂，会根据力臂画出力．(2)延长力的作用线和由支点向力的作用线做垂线都用虚线．6. 根据杠杆平衡的条件，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。

初中物理杠杆作图题练习(含答案)1.请在图中标出杠杆的支点，并画出加在杠杆上的动力F 的力臂。

2.请画出图XXXF1和F2的力臂，并用G1和G2分别标明。

3.请画出图中各力的力臂。

4.如图所示，均匀直棒OA可绕O点转动，请分别画出水平拉力F和重力G的力臂。

5.如图所示，表示杆的支点O位置和手作用在起子上力的力臂，用于开汽水瓶盖。

6.请在图中画出F1和F2的力臂。

7.在右图中，请画出力F对支点O的力臂，并用字母G 表示。

8.下图中的铡刀属于杠杆，请画出它的动力臂和阻力臂。

9.请画出并标明图中F、G对支点O的力臂。

10.请画出图中各力的力臂。

11.请画出图中F1和F2的力臂G1和G2.12.请画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）。

13.请画出图中杠杆所受的重力G和拉力F的力臂。

14.请在图中画出汽车刹车踏板上动力F1的力臂G1和阻力F2的力臂G2.15.请标明图中杠杆的支点。

16.如图所示，请画出杠杆OA所受力的力臂（OA杆的质量忽略不计）。

17.如图所示，均匀直棒AB可绕A点转动，在B端加一竖直向上的40XXX的力F，整个装置处于静止状态，请作出该棒所受重力的图示及重力的力臂。

18.用图所示的杠杆提起重物。

O是杠杆的支点，在A点用力，请在图中画出力F的力臂，并用字母G表示。

19.请画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）。

20.在图所示的各杠杆中，O是支点，请分别画出F1、F2的力臂G1、G2.21.下列所示的杠杆中，O是支点，请在图上画出F1、F2的力臂，并且用G1、G2表示它们。

22.请画出下列各力的力臂（如图）。

23.请画出下列各力的力臂（如图）。

24.如图所示，点O是杠杆的支点，请画出力F1和F2的力臂，并用字母G1和G2标明。

25.请画出图中F1和F2的力臂。

26.如图所示，请画出力F1和F2对杠杆支点O的力臂，并分别用G1和G2表示。

27.如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力F的作用下处于平衡状态，请在图上画出拉力F和木杆重力G对O点的力臂。

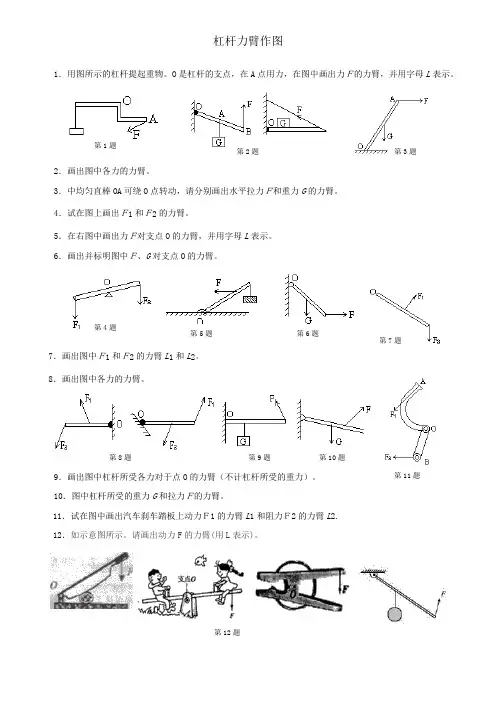

杠杆力臂作图1．用图所示的杠杆提起重物。

O 是杠杆的支点，在A 点用力，在图中画出力Ｆ的力臂，并用字母L 表示。

2．画出图中各力的力臂。

3．中均匀直棒OA 可绕O 点转动，请分别画出水平拉力Ｆ和重力G 的力臂。

4．试在图上画出Ｆ1和Ｆ2的力臂。

5．在右图中画出力Ｆ对支点O 的力臂，并用字母L 表示。

6．画出并标明图中Ｆ、G 对支点O 的力臂。

7．画出图中Ｆ1和Ｆ2的力臂L 1和L 2。

8．画出图中各力的力臂。

9．画出图中杠杆所受各力对于点O 的力臂（不计杠杆所受的重力）。

10．图中杠杆所受的重力G 和拉力Ｆ的力臂。

11．试在图中画出汽车刹车踏板上动力Ｆ1的力臂L 1和阻力Ｆ2的力臂L 2.12．如示意图所示。

请画出动力F 的力臂(用L 表示)。

第2题 第3题第4题第6题 第1题第9题 第7题第5题 第8题第10题第11题第12题13．如图所示，F 1是作用在抽水机手柄A 处的动力，O 为支点。

请画出动力F 1的力臂L 1。

14．下图是用道钉撬来撬铁路枕木上的道钉，O 是支点。

请在图中做出它的动力臂L 1和阻力臂L 2。

15．下图是一个瓶盖起子，请标出支点O 和阻力16．请你在图中画出使用剪刀时，杠杆AOB 所受动力F 1的示意图及动力臂L 1、阻力臂L 2。

17．下图为用螺丝刀撬图钉的示意图，在图中画出动力F 1的力臂L 1和阻力F 2的示意图18. 画以下各图的力臂。

第14题 第15题第16题第13题 F 1 第17题 F 1 F 2F 1 F 2。
