南阳市内乡县初中物理八年级下册12.1《杠杆作图及计算》知识点巩固

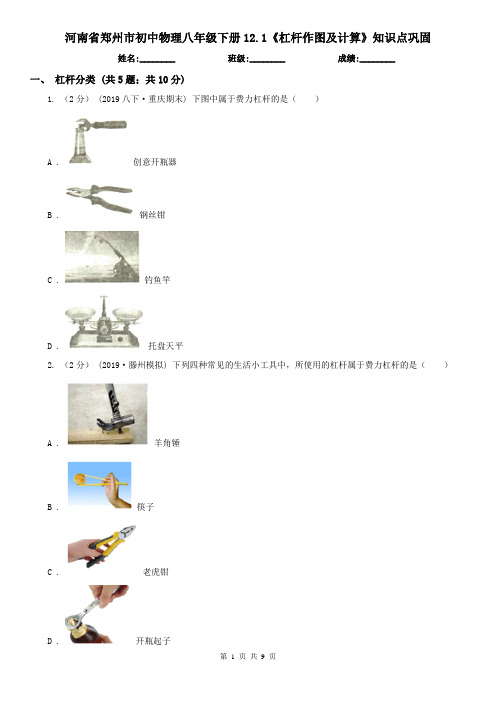

河南省郑州市初中物理八年级下册12.1《杠杆作图及计算》知识点巩固姓名:________ 班级:________ 成绩:________一、杠杆分类 (共5题；共10分)1. （2分） (2019八下·重庆期末) 下图中属于费力杠杆的是（）A . 创意开瓶器B . 钢丝钳C . 钓鱼竿D . 托盘天平2. （2分）(2019·滕州模拟) 下列四种常见的生活小工具中，所使用的杠杆属于费力杠杆的是（）A . 羊角锤B . 筷子C . 老虎钳D . 开瓶起子3. （2分） (2018九上·济宁开学考) 如图所示，属于费力杠杆的是（）A . 起子B . 道钉撬C . 镊子D . 钢丝钳4. （2分）(2017·宜昌) 下列简单机械中属于省力机械的是（）A . 斜面B . 赛艇的船桨C . 定滑轮D . 镊子5. （2分）如下图所示，是探究杠杆平衡条件的实验装置，要使杠杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为________。

二、杠杆与力臂作图 (共4题；共17分)6. （2分） (2017九上·天河月考) 如右图所示，两端分别站着一个大人和一个小孩，杠杆平衡。

如果他们同时都以相同的速度向支点缓慢走去，杠杆将（）A . 小孩那端下沉B . 大人那端下沉C . 仍保持平衡D . 无法确定7. （5分） (2019九上·信阳月考) 在图中画出力F1的力臂和力臂L2对应的力F2。

8. （5分）如图所示，画出力F对支点O的力臂L。

9. （5分）如图是安装在安全文明小区进出El的栏杆(栏杆是一根粗细均匀的圆木杆)示意图，当在A处施加一个压力F时，可将栏杆拉到如图所示位置，请在图中画出此时压力F的力臂L1和重力G的力臂L2。

三、杠杆的平衡计算 (共6题；共14分)10. （2分） (2018九上·武邑期中) 如图是我们课本中的小制作﹣﹣蜡烛跷跷板：将一根蜡烛中间垂直插入大号缝衣针，缝衣针的两端分别放在两个玻璃杯上，点燃蜡烛两端，蜡烛跷跷板就做成了．点燃后的蜡烛燃烧速度可能不同．关于此跷跷板，下列说法正确的是（）A . 做跷跷板的蜡烛两端必须要一样粗细B . 既使蜡烛的两端粗细不同，也能用来做跷跷板，但两端的重必须相等C . 点燃后的蜡烛必须要两端燃烧速度相同，才能使带火苗的跷跷板往复翘动D . 点燃后的蜡烛即使两端燃烧速度不同，也能使带火苗的跷跷板往复翘动11. （3分） (2017八下·永登期末) 2010年4月14日，青海玉树发生7.1级地震，救援队利用各种器材展开抢险救灾工作．（1）利用如图1所示的钢丝钳，救援队吧钢筋剪断，钢丝钳是________杠杆．（2）使用撬棒，救援队员吧滚落在公路上的石块撬起，如图2所示，若救援队在撬棒D点沿DM方向用来撬起石块1，撬棒的支点是________点，若救援队员在撬棒D点沿DN方向用力撬起石块1，撬棒的支点是________点．沿________方向撬起石块1更省力．12. （5分）如图所示，一个厚度均匀的薄木板长2m，木块右端用一根绳子悬挂．绳子所能承受的最大拉力为10N．一个大小不计的木块重40N，它从木块左边的O点开始以0.2m/s的速度向木板右端匀速移动，求：木块运动多长时间绳子断裂？（木板重力不计）．13. （1分）(2020·香坊模拟) 物体所受的几个力的________相互抵消了，我们就说这几个力平衡；当动力和阻力对杠杆的________相互抵消时，杠杆将处于平衡状态14. （1分）一个杠杆的动力臂与阻力臂之比为4：1，则该杠杆是________杠杆，动力与阻力之比是________．若此杠杆受到的阻力是60 N，则当动力为________ N时，杠杆处于平衡状态．15. （2分）作用在杠杆上的动力为50N，阻力为300N，杠杆处于平衡状态，该杠杆的动力臂与阻力臂之比为________；若加在杠杆上的动力为80N，则杠杆平衡时，阻力为________N．四、探究杠杆平衡条件 (共5题；共20分)16. （2分）若将一根木头的一端抬起，另一端搁在地上，在抬起的过程中（木块竖直时除外），所用的力F 始终垂直于杠杆向上，则力F的大小（）A . 逐渐减小B . 逐渐增大C . 不变D . 先变大再变小17. （4分） (2017八下·许昌期末) 如图是“探究杠杆的平衡条件”实验．（1）实验过程中应将杠杆调节到水平位置平衡，这样做的目的是为了消除杠杆自重对实验的影响和________；如果杠杆的右端向下倾斜，平衡螺母应向________端调节（选填“左”或“右”）．（2）在杠杆的左边A处挂2个相同的钩码，要使杠杆在水平位置平衡，应在杠杆右端B处挂________个相同的钩码．（3）在（2）杠杆平衡的基础上，将A、B两处钩码同时减去1个，那么杠杆________在水平位置保持平衡（选填“能”或“不能”）．（4）若用弹簧测力计在C处由竖直向上拉动改为逐渐倾斜时，为使杠杆仍在水平位置平衡，则弹簧测力计示数将________（选填“变大”、“变小”或“不变”）．18. （3分）如图所示，轻质细杆上相邻刻度线之间的距离都是相等的。

12 简单机械12、1 杠杆知识点一、杠杆1、什么就是杠杆？一根硬棒,在力得作用下能绕着固定点转动,这根硬棒就就是杠杆。

说明:①“硬棒”不一定就是直棒,只要在外力作用下不变形得物体都可以瞧成杠杆,杠杆可以就是直得也可以就是任意形状得。

②一根硬棒能成为杠杆,应具备两个条件:一就是要有力得作用;二就是能绕固定点转动。

两个条件缺一不可。

例如:撬棒在没有使用时就不能成为杠杆。

杠杆得形状可以就是直得,也可以就是弯得,但必须就是硬得,固定点可以在杠杆得一端,也可以在杠杆得其她位置。

2、杠杆得五要素:五要素物理含义支点杠杆可以绕其转动得点,用“O”表示动力就是杠杆转动得力,用“F1”表示阻力阻碍杠杆转动得力,用“F2”表示动力臂从支点O到动力F1作用线得距离,用“l1”表示阻力臂从支点O到阻力F2作用线得距离,用“l2”表示3、八点透析杠杆得五要素①杠杆得支点一定在杠杆上,可以在杠杆得一端,也可以在杠杆得其它位置。

同一杠杆,使用方法不同,支点得位置也不可能不同。

在杠杆转动时,支点就是相对固定得。

②动力与阻力就是相对而言得,不论就是动力还就是阻力,杠杆都就是受力物体,跟杠杆发生相互作用得物体都就是施力物体。

动力与阻力得作用效果正好相反。

③动力作用点:动力在杠杆上得作用点。

④阻力作用点:阻力在杠杆上得作用点。

⑤力臂就是支点到力得作用线得距离,不就是支点到力得作用点得距离。

某个力作用在杠杆上,若作用点不变,力得方向改变,力臂一般要改变。

⑥力臂有时在杠杆上,有时不在杠杆上,如果力得作用线恰好通过支点,则力臂为零。

⑦力臂得表示与画法:过支点做力得作用线得垂线⑧力臂得三种表示方式:选择哪种方式,根据个人习惯而定。

4、力臂得画法:第一步:先确定支点,即杠杆绕着转动得固定点,用字母“O”表示。

第二步:确定动力与阻力。

人得目得就是将石头撬起,则人应向下用力,此力即为动力,用“F1”表示。

这个力F1得作用效果就是使杠杆逆时针转动,阻力得作用效果恰好与动力得作用效果相反,在阻力得作用下杠杆应沿着顺时针方向转动,则阻力得作用效果杠杆应沿着顺时针方向转动,则阻力就是石头施加给杠杆得方向向下得压力,用“F2”表示。

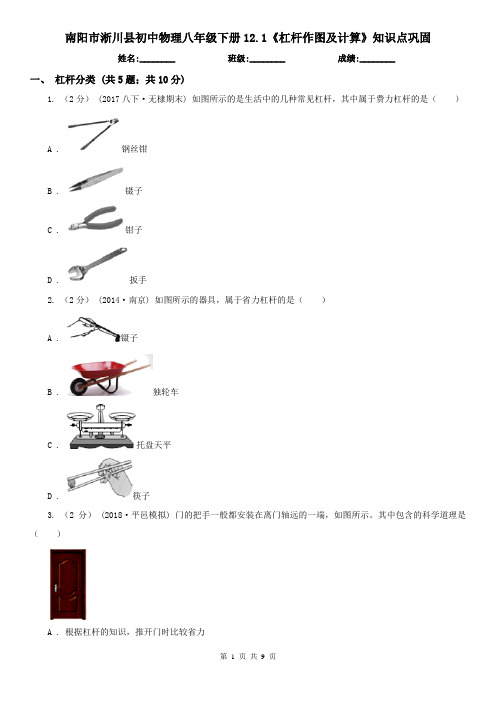

南阳市淅川县初中物理八年级下册12.1《杠杆作图及计算》知识点巩固姓名:________ 班级:________ 成绩:________一、杠杆分类 (共5题；共10分)1. （2分） (2017八下·无棣期末) 如图所示的是生活中的几种常见杠杆，其中属于费力杠杆的是（）A . 钢丝钳B . 镊子C . 钳子D . 扳手2. （2分）(2014·南京) 如图所示的器具，属于省力杠杆的是（）A . 镊子B . 独轮车C . 托盘天平D . 筷子3. （2分）(2018·平邑模拟) 门的把手一般都安装在离门轴远的一端，如图所示。

其中包含的科学道理是（）A . 根据杠杆的知识，推开门时比较省力B . 根据杠杆的知识，推开门时比较省距离C . 根据功的知识，推开门时手对门做功较慢D . 根据功的知识，推开门时手对门做功较少4. （2分） (2019八下·西乡塘期末) 如图所示的工具中，正常使用时属于省力杠杆的是（）A . 镊子B . 筷子C . 开瓶器D . 托盘天平5. （2分）如下图所示，是探究杠杆平衡条件的实验装置，要使杠杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为________。

二、杠杆与力臂作图 (共4题；共17分)6. （2分） (2017九上·广州月考) 如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中间虚线所示位置，在转动的过程中（）A . 动力臂逐渐变大B . 阻力臂逐渐变大C . 动力F保持不变D . 动力F逐渐减小7. （5分） (2016九·乌鲁木齐月考) 杠杆的支点在O，作出力F的力臂．8. （5分） (2020·苏州) 图中，请画出的力臂，并在端画出使杠杆平衡的最小力。

9. （5分） (2017八下·新疆期末) 如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出力F1的力臂L1 ．三、杠杆的平衡计算 (共6题；共14分)10. （2分）如图所示，用开瓶器在A处用力开启瓶盖，下列说法正确的是（）A . B点为开瓶器的支点B . 开瓶器受到的阻力方向为竖直向上C . 使用开瓶器能省力D . 使用开瓶器能省功11. （3分）(2016·抚顺模拟) 图甲是管道工人撬开马路上的井盖时的情景，撬棒相当于杠杆，图乙为简化图，其中O为支点，请在图乙中画出：（1）井盖受到的重力的示意图；（2）在A点施加的最小动力F1及动力臂L1 ．12. （5分）(2020·呼伦贝尔) 搬运砖头的独轮车，车箱和砖头所受的总重力G=900N，独轮车的有关尺寸如图所示｡（1）判断推车时的独轮车是省力杠杆还是费力杠杆；（2）求推车时，人手向上的力F的大小｡13. （1分）如图所示钢丝钳是________ 杠杆，剪铁丝时动力臂长为10cm，阻力臂长为2cm，若铁丝被剪断需要800N的力，小明至少用________ N的力才能将铁丝剪断。

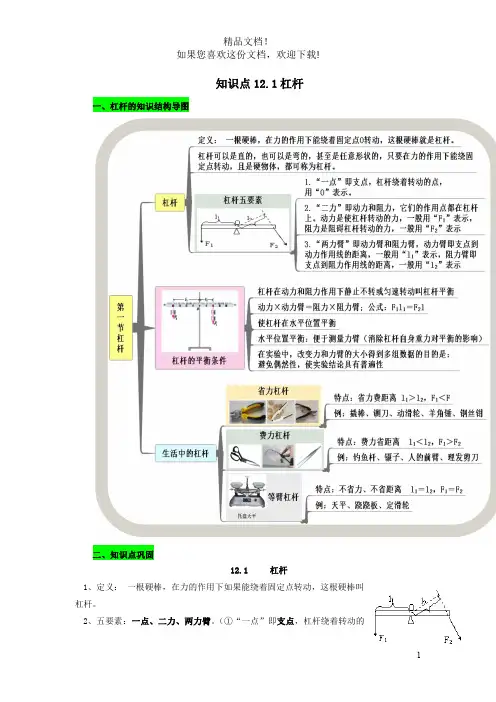

八年级下册物理第12章简单机械知识点第一节杠杆1.定义：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就叫杠杆。

l一个物体可以成为杠杆，必须满足两个条件① 受到力的作用；② 能绕固定点转动。

杠杆的形状是任意的。

2.杠杆的五要素：l支点：杠杆绕着转动的点。

一般用O表示。

l动力：使杠杆转动的力。

一般用F1表示。

l阻力：阻碍杠杆转动的力。

一般用F2表示。

l动力臂：从支点到动力作用线的垂直距离。

一般用l1表示。

l阻力臂：从支点到阻力作用线的垂直距离。

一般用l2表示。

3.杠杆示意图的画法：① 确定支点；② 确定动力和阻力，画力的作用线；③过支点做力的作用线的垂线，支点和垂足之间的距离即为力臂；④ 标各个垂直符号和大括号及物理量。

4.画图技巧l画力臂时，如果力的作用线太短，用虚线将力的作用线延长。

l线段长度必须体现力的大小。

l力臂不是支点到力的作用点的距离，而是支点到力的作用线的距离。

l杠杆是受力物体，动力作用点、阻力作用点必须画在杠杆上。

l力的作用线过支点，力臂为0，不会影响杠杆转动。

l阻力方向：与阻力作用点将要运动的方向相反l当动力、阻力在支点两侧时，它们的方向大致相同；当动力、阻力在支点同侧时，它们的方向大致相反。

5.探究：杠杆的平衡条件杠杆的平衡：当杠杆在动力和阻力作用下静止或绕支点匀速转动时，我们就说杠杆平衡了。

【实验设计】如图，调节杠杆两端的螺母（和天平的调节方法相同），使杠杆在不挂钩码时，保持水平并静止，达到平衡状态。

给杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆保持水平并静止。

记下动力、阻力，测量动力臂和阻力臂。

改变力和力臂的数值，再做两次实验。

【实验结论】杠杆的平衡条件是：动力×动力臂＝阻力×阻力臂。

【注意事项】①实验时使杠杆在水平位置静止的目的便于在杠杆上测量力臂的大小。

② 多次实验的原因：寻求普遍规律③ 不同物理量之间不能进行加、减运算。

④平衡螺母只能在实验前调整，那边高向那边调⑤随意加砝码时，那边乘积大哪边低。

杠杆知识点总结初二物理初中物理学中把一根在力的作用下可绕固定点转动的硬棒叫做杠杆。

杠杆可以是任意形状的硬棒。

今天小编为大家精心整理了一篇有关初二物理杠杆重要知识点总结的相关内容，以供大家阅读！知识点总结杠杆是中学学习的一种简单机械，在学习中要了解杠杆的定义，理解杠杆的五要素（支点、动力、阻力、动力臂、阻力臂），并能够在图中表示出他们，可以画出实际的杠杆简图。

运用杠杆的平衡条件（动力×动力臂=阻力×阻力臂，即：F1L1=F2L2）解决实际问题，可以分析天平、杆秤等工具来理解。

知道杠杆的几种类别，并能列举实例说明。

省力杠杆：撬杠；费力杠杆：门把手；等臂杠杆：托盘天平。

常见考法本知识点的考查形式多变，常见的有选择题、填空题、画图题等，考查的知识点多在：杠杆的要素、杠杆平衡的条件以及杠杆的分类。

误区提醒1、杠杆的平衡条件：动力×动力臂=阻力×阻力臂，即：F1L1=F2L2。

2、杠杆的分类：（1）省力杠杆：L1>L2，F12。

动力臂越长越省力（费距离）。

（2）费力杠杆：L12，F1>F2。

动力臂越短越费力（省距离）。

（3）等臂杠杆：L1=L2，F1=F2。

不省力也不费力。

【典型例题】例析：如图所示，杠杆OA在重物G和F1力的作用下，处于水平位置且保持平衡。

如果用力F2代替F1，使杠杆仍然在图中所示位置保持平衡，下面各力关系正确的是（B为OA的中点）（）A.F1>F2=G/2B.F1=F2>GC.F12=2GD.F1>F2>G解析：当杠杆OA受两个作用力F1（或F2）和右端绳子拉力F而处于平衡状态时，只要比较F1、F2二力关于对支点的力臂的长短，即可找到二力的大小关系。

答案：正确选项为D。

八年级物理杠杆知识点梳理在物理学的基础知识中，杠杆是一个重要的概念，它被应用于很多领域，包括机械工程、建筑、航天等。

在八年级的物理学习中，学生需要掌握杠杆的基本概念和运用方法，下面是一些关于杠杆的知识点的梳理。

一、杠杆的概念杠杆是由一个支点和两端的物体组成的简单机械，其作用是用小的力来移动大的物体。

支点是杠杆的中心点，位于两端的物体被称为杠杆的臂，根据支点的位置，可以分为三种不同类型的杠杆：第一类杠杆、第二类杠杆和第三类杠杆。

二、第一类杠杆第一类杠杆的支点位于物体的中间，如图1所示。

当一个力被施加到杠杆的一侧时，会在另一侧产生一等量反向的力。

这种杠杆可以用来改变力的方向，但不能用来改变力的大小。

图1：第一类杠杆三、第二类杠杆第二类杠杆的支点在一个物体的一端，而另一个物体被放在支点的另一端，如图2所示。

当一个力施加在第二个物体的另一端时，它会产生一个力矩，使第一个物体绕支点旋转。

这种杠杆可以用来增加力的大小，但不能用来改变力的方向。

图2：第二类杠杆四、第三类杠杆第三类杠杆的支点在一个物体的一端，而另一个物体被放在支点的另一端，如图3所示。

当一个力施加在第一个物体的另一端时，它会产生一个力矩，使第一个物体绕支点旋转。

这种杠杆可以用来改变力的方向和大小。

图3：第三类杠杆五、杠杆的力矩力的力矩是一个物体绕支点旋转的能力，它可以通过乘以力的大小和臂的长度来计算。

杠杆的力矩也可以通过将力的力矩相加来计算，例如，在图2中，第一个物体产生一个力矩M1，第二个物体产生一个力矩M2，它们可以相加得到杠杆的总力矩M=M1+M2。

六、杠杆的应用杠杆在现实生活中有很多应用，例如，门是一个第一类杠杆，锤子是一个第二类杠杆，剪刀和钳子是第三类杠杆。

我们可以使用杠杆来方便地移动大的物体，因为杠杆可以允许我们使用小的力来控制大的物体。

另外，杠杆还可以被应用于医疗设备、车辆设计和飞机建造等领域。

在八年级的物理学习中，杠杆是一个重要的概念，学生需要掌握杠杆的基本概念和应用方法。
