问题三：导体电阻超标
总结词
导体电阻超标会影响电流传输效果，甚至导致设备损坏。
详细描述
在制作过程中，可能由于接触不良、材料选择不当等原因导 致导体电阻超标。为解决此问题，需确保在制作过程中导体 连接良好，选择合适的材料，并在制作完成后进行测试，检 查导体电阻是否符合标准。
04
安全注意事项
操作人员资质要求
具备相关资质
操作人员必须经过专业培训并取得相 应的资质证书，确保具备足够的知识 和技能进行电缆头中间接头的制作。
熟悉操作流程
定期培训与考核
操作人员应定期参加培训和考核，不 断提高自己的技能水平，确保能够安 全、准确地完成电缆头中间接头的制 作。
操作人员应熟悉电缆头中间接头的制 作流程和工艺要求，了解安全操作规 程和注意事项。
实例二：35kV电缆中间头制作
总结词
工艺要求较高，需专业人员操作
总结词
严格遵守操作规程，确保安全
详细描述
35kV电缆中间头制作相对于10kV电缆中间头制 作来说，工艺要求更高，需要专业人员进行操作 。在制作过程中，要特别注意导体连接质量、绝 缘层的恢复和保护等环节。
详细描述
在制作35kV电缆中间头时，必须严格遵守操作规 程，确保作业过程的安全。同时，要采取有效的 保护措施，防止操作
总结词
高电压等级，工艺要求极高
详细描述
110kV电缆中间头制作属于高压电缆线路的范畴，其工艺要求极高，需要严格遵守相关标准和规范。 在制作过程中，要特别注意导体连接质量、绝缘层的恢复和保护、电场分布的均匀性等环节。
实例三：110kV电缆中间头制作
总结词
专业性强，需具备丰富经验
实例一：10kV电缆中间头制作

导线材质 选用方法
封
端
工
艺
锡焊法
铜 压接法
铝
①除去线头表面、接线端子孔内的污物和氧化物；②分别在焊 接面上图上无酸焊剂，线头搪上锡；③将适量焊锡放如接线端 子孔内，并用喷灯对其加热至熔化；④将搪锡线头插入端子孔 内，至熔化的焊锡灌满线头与接线端子孔内壁所有间隙；⑤停 止加热，使焊锡冷却，线头与接线端子牢固连接。
（3）单股导线的T形连接法
把分支线的芯线垂直在干线上
将支线线头按顺时针方向紧 密地缠绕在干线上
缠绕5-8圈后，用钢丝钳前去余下 芯线，并整平支线芯线的末端，要 求支线不能在干线上滑动（注意不 同金属导线不能连接）
（4）多股导线的T形连接法
将干线剥去绝缘层
将支线剥去绝缘层
将支线裸线部分的5/6L散开扳直
（3）塑料护套线的护套层和绝缘层的剖削。 工具：电工刀 方法：按所需长度用刀尖在线芯缝楔间划开护套层接着扳翻，用刀口切齐。（如图）
护套层的削离方法
（4）橡皮线绝缘层的剖削：
工具：电工刀 方法：先把编织保护层用电工刀划开，与剥离护套层的方法类同，然后用剥削塑 料线绝缘层相同的方法剥去橡胶层，最后松散棉纱层至根部，用电工刀切去。

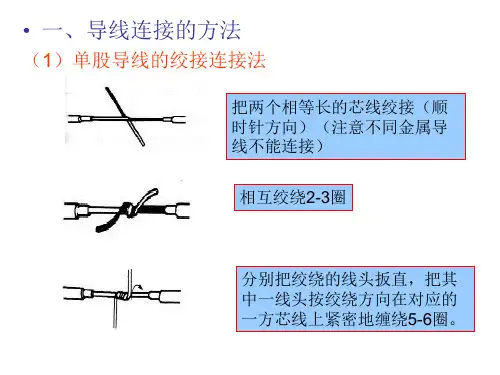

用钢丝钳剪去余下的线头，并 修平芯线的末端
（2）多股导线的直线绞接
把线头的绝缘层剥去（注意 不同金属导线不能连接）
把线芯的2/3松开并扳直，把靠 近绝缘层线芯的1/3绞紧，再把 松开的芯线扳成伞骨状
把两个伞骨形线芯一根隔一根地 交叉插在一起
摆平互相交叉插入的线芯并夹紧
把左边线头任意二根相邻的线 芯扳直，并按箭头方向（顺时 针方向）缠绕
步骤： a离绝缘层根部3mm处向外折角 b按略大于锣栓直径弯弧 c剪去芯线余端 d修正圆圈至圆

缠绕两圈后，把余下的线头 向右折弯90度紧靠并平行导 线
在上两线头的左侧把任意两 根相邻的线头扳直，按箭头 方向紧紧地压住前两根折弯 的线头进行缠绕
缠绕两圈后，把余下的线头向右 折弯90度（紧靠并平行导线）， 再把左边余下的三根线芯扳直， 按同样的方向缠绕
缠绕3圈后切除余下的线芯，并 整平端头
用5-9的方法再缠绕右边线头的 芯线（注意使用纲丝钳缠绕导 线时要掌握好用力的力度，不 要严重操作导线或夹断导线）
单投导线与软线的连接：先将软 线线芯往单股导线上缠绕7-8圈， 再把单股导线的线芯向后弯 单股导线的终端接头为两支导 线时：将两线芯互绞5-6圈，然 后再向后弯曲 单股导线的终端接头为3-4支导线时： 用其中一支线芯往其余线芯上缠绕56圈，然后再把其余线头向后弯
6、导线线头和接线桩的连接
（1）线头与锣钉平压接线桩的连接： 1）单股芯线压接圈的弯法：
用钢丝钳剪去余下的线头，并 修平芯线的末端
（2）多股导线的直线绞接
把线头的绝缘层剥去（注意 不同金属导线不能连接）
把线芯的2/3松开并扳直，把靠 近绝缘层线芯的1/3绞紧，再把 松开的芯线扳成伞骨状
把两个伞骨形线芯一根隔一根地 交叉插在一起
摆平互相交叉插入的线芯并夹紧
把左边线头任意二根相邻的线 芯扳直，并按箭头方向（顺时 针方向）缠绕
导线材质 选用方法
封
端
工
艺
锡焊法
铜 压接法
铝
①除去线头表面、接线端子孔内的污物和氧化物；②分别在焊 接面上图上无酸焊剂，线头搪上锡；③将适量焊锡放如接线端 子孔内，并用喷灯对其加热至熔化；④将搪锡线头插入端子孔 内，至熔化的焊锡灌满线头与接线端子孔内壁所有间隙；⑤停 止加热，使焊锡冷却，线头与接线端子牢固连接。

第十八页，共55页。
• 目前应力控制材料的产品已有热缩应力管、冷缩应力管、应力控 制带等等，一般这些应力控制材料的介电常数都大于20，体积电 阻率为108-1012Ω.cm。应力控制材料的应用，要兼顾应力控制和体积 电阻两项技术要求。
• 虽然在理论上介电常数是越高越好，但是介电常数过大引起的电 容电流也会产生热量，促使应力控制材料老化。同时应力控制材 料作为一种高分子多相结构复合材料，在材料本身配合上，介电 常数与体积电阻率是一对矛盾，介电常数做得越高，体积电阻率 相应就会降低，并且材料电气参数的稳定性也常常受到各种因素 的影响，在长时间电场中运行，温度、外部环境变化都将使应力 控制材料老化，老化后的应力控制材料的体积电阻率会发生很大 的变化，体积电阻率变大，应力控制材料成了绝缘材料，起不到 改善电场的作用，体积电阻率变小，应力控制材料成了导电材料， 使电缆出现故障。这就是应用应力控制材料改善电场的热缩式电 缆附件为什么只能用于中压电力电缆线路和热缩式电缆附件经常 出现故障的原因所在，同样采用冷缩应力管和应力控制带的电缆 附件也有类似问题。
• 在做中间接头时，必须把主绝缘层也剥去一部分，芯线用铜 接管压接后，用填料包平（圆）。这以后有二种制作方法：
• 1.热缩套管 用热缩材料制作的主绝缘套管缩住，主绝缘 套管外缩半导体管，再包金属屏蔽层，最后外护套管。
第七页，共55页。
• 2.预制式附件
•
所用材料一般为硅橡胶或乙丙橡胶。为中空的
圆柱体，内孔壁是半导体层，半导体层外是主绝缘
（a）没有应力控制管
（b）装有应力控制管
第二十一页，共55页。
中低压电缆附件主要种类
• 中低压电缆附件目前使用得比较多的产 品种类主要有热收缩附件、预制式附件、 冷缩式附件。它们分别有以下特点：
