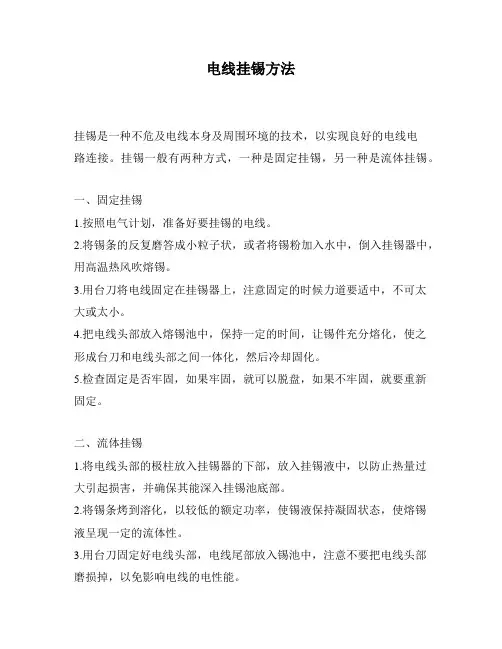

电线挂锡方法
挂锡是一种不危及电线本身及周围环境的技术，以实现良好的电线电
路连接。
挂锡一般有两种方式，一种是固定挂锡，另一种是流体挂锡。
一、固定挂锡
1.按照电气计划，准备好要挂锡的电线。
2.将锡条的反复磨答成小粒子状，或者将锡粉加入水中，倒入挂锡器中，用高温热风吹熔锡。
3.用台刀将电线固定在挂锡器上，注意固定的时候力道要适中，不可太大或太小。
4.把电线头部放入熔锡池中，保持一定的时间，让锡件充分熔化，使之形成台刀和电线头部之间一体化，然后冷却固化。
5.检查固定是否牢固，如果牢固，就可以脱盘，如果不牢固，就要重新固定。
二、流体挂锡
1.将电线头部的极柱放入挂锡器的下部，放入挂锡液中，以防止热量过大引起损害，并确保其能深入挂锡池底部。
2.将锡条烤到溶化，以较低的额定功率，使锡液保持凝固状态，使熔锡液呈现一定的流体性。
3.用台刀固定好电线头部，电线尾部放入锡池中，注意不要把电线头部磨损掉，以免影响电线的电性能。
4.使挂锡液沉入底部，来增加电线接触的形状，并体现出空气密封的作用，确保电线的电路的稳定性。
5.确保固定牢固，放回挂锡器中，检查锡的流体性，当锡液表面静置没有流动时，即可完成挂锡，拆下电线后，清洗表面，以保证电线延伸接触处得到保护。
已涮锡的接头和普通电线接头对比：
回复TOP
•作者：地康金创水电暖智能家居重庆分•积分:
•等级:
•2012-2-24 11:30:32 涮锡材料（熔锡炉、焊锡条、电线接头）
熔锡炉：熔锡炉通电，然后把焊锡条放入锅中，至到焊锡条熔化。
熔锡条：熔化后涮于电线接头表面。
强电线接头：
回复1楼TOP
•作者：地康金创水电暖智能家居重庆分•积分:
•等级:
•2012-2-24 11:37:56 涮锡前的准备（棘爪连接方式将电线并头）
棘爪连接方式
1、将电线头放在一起，有一根电线头比其它要长几厘米。
2、将长电线接头绕其它电线头顺时针方向旋转并拧紧。
3、用钳子将长的线剪掉，然后拧紧。
最终就得到下面的效果。
棘爪连接方式并头步骤1：将电线头放在一起，有一根电线头比其它要长几厘米。
棘爪连接方式并头步骤2：将长电线接头绕其它电线头顺时针方向旋转并拧紧。
棘爪连接方式并头步骤3：用钳子将长的线剪掉，然后拧紧。
最终就得到最上面的效果。
不正规并头效果如下：
正规与不正规并头对比如下：
回复2楼TOP
•作者：地康金创水电暖智能家居重庆分•积分:
•等级:
•2012-2-24 11:41:00 刷锡过程：
第一步：将已并好的电线接头放入焊锡膏里
将涮有焊锡膏的电线接头放入熔锡炉中。
然后取出。
涮锡过程完成。
涮完锡的最终效果如下：
回复3楼TOP
•作者：地康金创水电暖智能家居重庆分•积分:
•等级:
•2012-2-29 10:36:47。

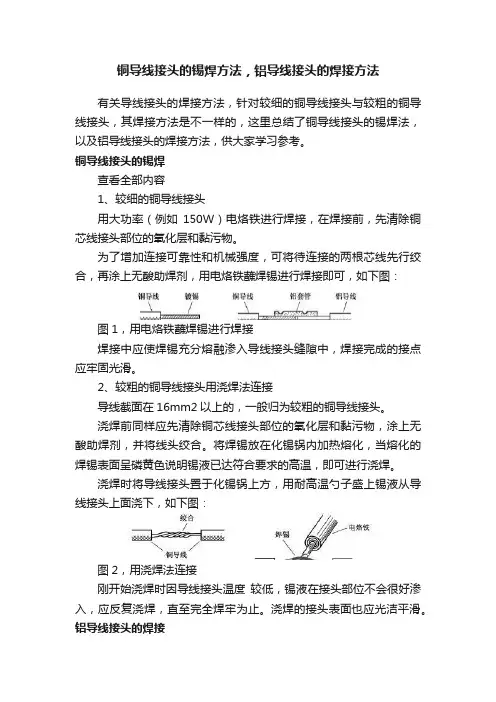

铜导线接头的锡焊方法，铝导线接头的焊接方法有关导线接头的焊接方法，针对较细的铜导线接头与较粗的铜导线接头，其焊接方法是不一样的，这里总结了铜导线接头的锡焊法，以及铝导线接头的焊接方法，供大家学习参考。
铜导线接头的锡焊查看全部内容1、较细的铜导线接头用大功率（例如150W）电烙铁进行焊接，在焊接前，先清除铜芯线接头部位的氧化层和黏污物。
为了增加连接可靠性和机械强度，可将待连接的两根芯线先行绞合，再涂上无酸助焊剂，用电烙铁蘸焊锡进行焊接即可，如下图：图1，用电烙铁蘸焊锡进行焊接焊接中应使焊锡充分熔融渗入导线接头缝隙中，焊接完成的接点应牢固光滑。
2、较粗的铜导线接头用浇焊法连接导线截面在16mm2以上的，一般归为较粗的铜导线接头。
浇焊前同样应先清除铜芯线接头部位的氧化层和黏污物，涂上无酸助焊剂，并将线头绞合。
将焊锡放在化锡锅内加热熔化，当熔化的焊锡表面呈磷黄色说明锡液已达符合要求的高温，即可进行浇焊。
浇焊时将导线接头置于化锡锅上方，用耐高温勺子盛上锡液从导线接头上面浇下，如下图：图2，用浇焊法连接刚开始浇焊时因导线接头温度较低，锡液在接头部位不会很好渗入，应反复浇焊，直至完全焊牢为止。
浇焊的接头表面也应光洁平滑。
铝导线接头的焊接铝导线接头的焊接一般采用电阻焊或气焊。
1、电阻焊是指用低电压大电流通过铝导线的连接处，利用其接触电阻产生的高温高热将导线的铝芯线熔接在一起。
电阻焊应使用特殊的降压变压器（1kVA、初级220V、次级6～12V），配以专用焊钳和碳棒电极，如下图：图3，电阻焊2、气焊气焊是指利用气焊枪的高温火焰，将铝芯线的连接点加热，使待连接的铝芯线相互熔融连接。
气焊前应将待连接的铝芯线绞合，或用铝丝或铁丝绑扎固定，如图4-65所示。
图4，气焊以上就是铜导线接头的锡焊，以及铝导线接头的焊接方法，希望对大家有所帮助。
电线焊锡的技巧
电线焊锡是一种将导线与连接器连接在一起的常见焊接方法。
以下是一些电线焊锡的技巧：
1. 准备工作：确保电线的两端都被剥去绝缘层，露出干净的金属导线。
剥线工具可以用来帮助剥去绝缘层。
2. 烙铁准备：加热烙铁至适当的温度。
推荐温度为260-315摄氏度（500-600华氏度）。
确保烙铁头部的锡涂层光亮。
3. 预热连接器：将烙铁头部轻轻接触到连接器的金属接口上，让其预热几秒钟。
这可以帮助提高焊接的速度和质量。
4. 打下锡：用烙铁轻轻沾取一小块低熔点的焊锡，然后将其涂抹到预热的连接器金属接口上。
锡涂层应该均匀而薄，不要过多。
5. 热力平衡：确保烙铁头部与连接器金属接口之间的接触良好。
这有助于建立热力平衡，使焊锡快速熔化并涂覆到导线上。
6. 焊接：将裸露的导线轻轻放置在热化的焊锡上，然后烙铁头部与焊物之间形成一个小角度，使焊锡能够润湿并覆盖导线。
焊接时间应尽可能短，以减少导线的热损失。
7. 均匀分布：等待片刻，让焊锡冷却。
然后检查焊接是否均匀分布在导线和连接器之间。
8. 去除多余焊锡：如果焊锡过量，可以用剥线工具或者剪刀轻轻剪掉多余的焊锡。
以上是一些电线焊锡的基本技巧，希望对你有所帮助。
请确保在进行焊接操作时采取安全措施，并具备相关的焊接知识和经验。

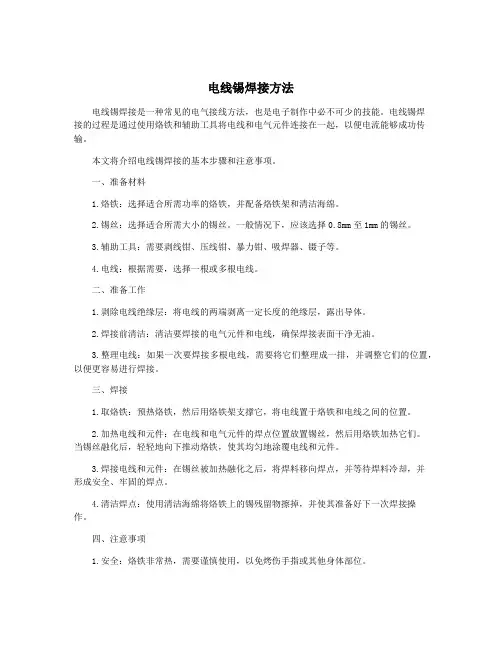

电线锡焊接方法电线锡焊接是一种常见的电气接线方法，也是电子制作中必不可少的技能。
电线锡焊接的过程是通过使用烙铁和辅助工具将电线和电气元件连接在一起，以便电流能够成功传输。
本文将介绍电线锡焊接的基本步骤和注意事项。
一、准备材料1.烙铁：选择适合所需功率的烙铁，并配备烙铁架和清洁海绵。
2.锡丝：选择适合所需大小的锡丝。
一般情况下，应该选择0.8mm至1mm的锡丝。
3.辅助工具：需要剥线钳、压线钳、暴力钳、吸焊器、镊子等。
4.电线：根据需要，选择一根或多根电线。
二、准备工作1.剥除电线绝缘层：将电线的两端剥离一定长度的绝缘层，露出导体。
2.焊接前清洁：清洁要焊接的电气元件和电线，确保焊接表面干净无油。
3.整理电线：如果一次要焊接多根电线，需要将它们整理成一排，并调整它们的位置，以便更容易进行焊接。
三、焊接1.取烙铁：预热烙铁，然后用烙铁架支撑它，将电线置于烙铁和电线之间的位置。
2.加热电线和元件：在电线和电气元件的焊点位置放置锡丝，然后用烙铁加热它们。
当锡丝融化后，轻轻地向下推动烙铁，使其均匀地涂覆电线和元件。
3.焊接电线和元件：在锡丝被加热融化之后，将焊料移向焊点，并等待焊料冷却，并形成安全、牢固的焊点。
4.清洁焊点：使用清洁海绵将烙铁上的锡残留物擦掉，并使其准备好下一次焊接操作。
四、注意事项1.安全：烙铁非常热，需要谨慎使用，以免烤伤手指或其他身体部位。
2.锡丝量：应该使用适量的锡丝。
如果用了太少的锡丝，焊点会不牢固。
如果使用太多的锡丝，焊点会太大，使设备维护难度增加，且细节部分难以压接到一起。
3.加热时间：在加热电线和元件时，需要注意加热的长度和时间。
过长的加热时间或过高的温度会损坏电线和元件。
4.焊点的形状：焊点的形状应该是整齐和紧凑的。
如果焊点太大或太长，会使设备难以维护。
如果焊点太小，会使焊接固定性很差。
5.清洗：进行多次电线锡焊接后，建议清洗一下半焊料和残留的锡丝。
电线焊接是电子制作中常用的技术，焊接的质量直接影响到设备的安全性和使用寿命。

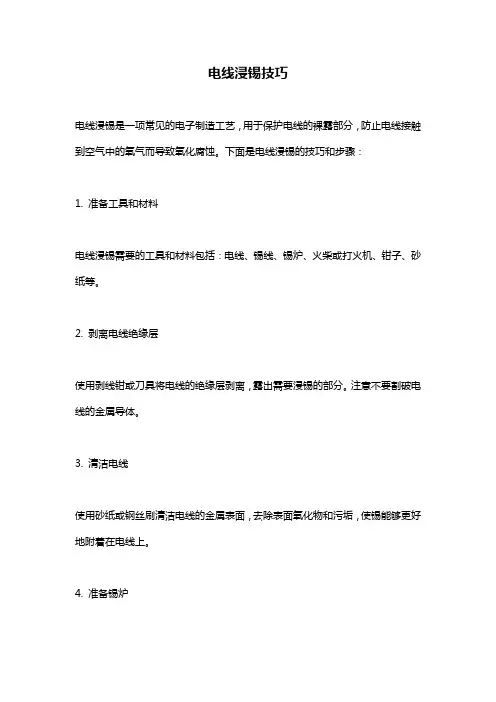

电线浸锡技巧
电线浸锡是一项常见的电子制造工艺，用于保护电线的裸露部分，防止电线接触到空气中的氧气而导致氧化腐蚀。
下面是电线浸锡的技巧和步骤：
1. 准备工具和材料
电线浸锡需要的工具和材料包括：电线、锡线、锡炉、火柴或打火机、钳子、砂纸等。
2. 剥离电线绝缘层
使用剥线钳或刀具将电线的绝缘层剥离，露出需要浸锡的部分。
注意不要割破电线的金属导体。
3. 清洁电线
使用砂纸或钢丝刷清洁电线的金属表面，去除表面氧化物和污垢，使锡能够更好地附着在电线上。
4. 准备锡炉
将锡炉加热至适当的温度，通常为200-250℃。
可以用火柴或打火机点燃锡炉中的锡线，将其加热融化。
5. 浸锡电线
用钳子夹住电线的裸露部分，将其浸入锡炉中融化的锡中，直到电线的金属表面完全被覆盖。
注意不要让电线接触到锡炉的底部或侧壁，以免污染锡液。
6. 整理电线
将浸锡后的电线取出，用钳子将锡涂抹均匀，使其表面光滑。
然后将电线悬挂在空气中，待锡液凝固后，用剪刀将多余的锡线剪去。
7. 检查电线
检查浸锡后的电线是否均匀、光滑，是否有裂纹或气泡等缺陷。
如果有问题，需要重新浸锡。
总之，电线浸锡需要注意安全，避免烫伤或火灾等事故发生。
同时，需要掌握好锡炉的温度和锡液的浓度，以保证浸锡效果的质量。

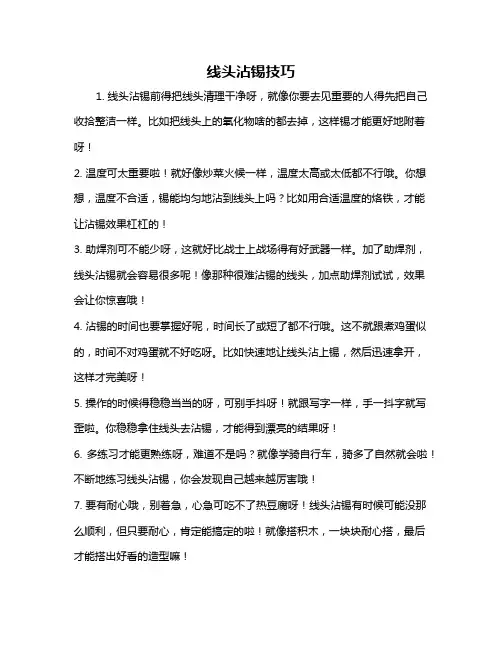

线头沾锡技巧
1. 线头沾锡前得把线头清理干净呀，就像你要去见重要的人得先把自己收拾整洁一样。
比如把线头上的氧化物啥的都去掉，这样锡才能更好地附着呀！
2. 温度可太重要啦！就好像炒菜火候一样，温度太高或太低都不行哦。
你想想，温度不合适，锡能均匀地沾到线头上吗？比如用合适温度的烙铁，才能让沾锡效果杠杠的！
3. 助焊剂可不能少呀，这就好比战士上战场得有好武器一样。
加了助焊剂，线头沾锡就会容易很多呢！像那种很难沾锡的线头，加点助焊剂试试，效果会让你惊喜哦！
4. 沾锡的时间也要掌握好呢，时间长了或短了都不行哦。
这不就跟煮鸡蛋似的，时间不对鸡蛋就不好吃呀。
比如快速地让线头沾上锡，然后迅速拿开，这样才完美呀！
5. 操作的时候得稳稳当当的呀，可别手抖呀！就跟写字一样，手一抖字就写歪啦。
你稳稳拿住线头去沾锡，才能得到漂亮的结果呀！
6. 多练习才能更熟练呀，难道不是吗？就像学骑自行车，骑多了自然就会啦！不断地练习线头沾锡，你会发现自己越来越厉害哦！
7. 要有耐心哦，别着急，心急可吃不了热豆腐呀！线头沾锡有时候可能没那么顺利，但只要耐心，肯定能搞定的啦！就像搭积木，一块块耐心搭，最后才能搭出好看的造型嘛！
我的观点结论就是：掌握这些线头沾锡技巧，再加上自己的耐心和练习，一定能把线头沾锡这件事做好！。
