LAN-MATE套模作業規范
文 件 編 號 版 本 頁 次 第1頁 共1頁
1. 目的﹕為確保LAN-MATE產品套模手法不正確造成成品端子不良之異常(PIN歪)。
2. 范圍﹕適用于本公司LAN-MATE產品套模作業工序。
3. 定義﹕無。
4. 權責﹕工程單位負責文件的制定﹑修改﹔
生產單位負責執行﹔
品保單位負責巡回檢查﹔
文控單位負責文件發行。
5. 內容說明﹕
5.1 制定依據﹕根據作業要求及限度并結合生產作業的實際狀況制定本規范﹔
5.2 作業工序及規范﹕
5.2.1 左手戴手指套或手套(如圖一)﹔
5.2.2 對歪斜的P端子用平口鉗夾正(如圖二)﹔
5.2.3 右手拿套腳模具﹐左手取產品放入套腳模具內(如圖三)﹔
5.2.4 觀看套腳模具反面﹐針對PIN長之產品用斜口鉗將剔除(如圖四)﹔
5.2.5 取出產品﹔
5.2.6 重復上述動作。
修改標記 核准 審核 制作 日期
修改日期
圖
一
圖
二
圖
三
圖
四

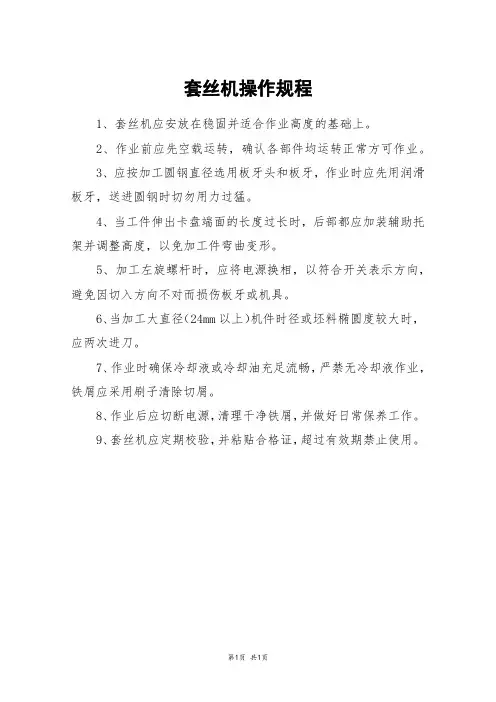

套丝机操作规程
1、套丝机应安放在稳固并适合作业高度的基础上。
2、作业前应先空载运转，确认各部件均运转正常方可作业。
3、应按加工圆钢直径选用板牙头和板牙，作业时应先用润滑板牙，送进圆钢时切勿用力过猛。
4、当工件伸出卡盘端面的长度过长时，后部都应加装辅助托架并调整高度，以免加工件弯曲变形。
5、加工左旋螺杆时，应将电源换相，以符合开关表示方向，避免因切入方向不对而损伤板牙或机具。
6、当加工大直径（24mm以上）机件时径或坯料椭圆度较大时，应两次进刀。
7、作业时确保冷却液或冷却油充足流畅，严禁无冷却液作业，铁屑应采用刷子清除切屑。
8、作业后应切断电源，清理干净铁屑，并做好日常保养工作。
9、套丝机应定期校验，并粘贴合格证，超过有效期禁止使用。
第1页共1页。
RJ45接线方法.txt31岩石下的小草教我们坚强，峭壁上的野百合教我们执著，山顶上的松树教我们拼搏风雨，严寒中的腊梅教我们笑迎冰雪。
RJ45线(以太网线)制作标准--------------------------------------------------------------------------------RJ45线(以太网线)制作标准------------------双绞线中是8根线,分成4对,两两绞起来,绿和白绿绞,蓝和白蓝绞,....我的表示方法是：铜片向上,连线在下方,从左向右数:12345678这些数字指示位置，所谓的1236的接法.1236是上行和下行数据传输线,12一对,36一对,RJ45接双绞线定义为：1 Rx+2 Rx-3 Tx+6 Tx-其余4,5,7,8都NA。
我们只要把12用一股绞在一起的线,36用一股绞在一起的线上,就可以了。
记住1-2用一对, 3-6用另一对. 不要接成1-2一对, 3-4一对, 5-6一对...后者在短距离时虽然也能通(按照标准最长可以150米呢),简单测线工具也测不出错,但误码率高.因为这会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（Near-end-crosstalk) 。
(TIA/EIA568A) 定义如下的顺序：铜片向上,连线在下方,从左向右数:12345678指示位置，1->橙白------------- 1->橙白2->橙 ------------- 2->橙3->绿白------------- 3->绿白4->蓝 ------------- 4->蓝5->蓝白------------- 5->蓝白6->绿 ------------- 6->绿7->棕白------------- 7->棕白8->棕 ------------- 8->棕------------------------------------------------------------------------------------------------------------------------------------------另外还有交叉线,用于HUB级连或不通过HUB连两台计算机的线。
第1篇一、适用范围本规程适用于公司各站场套丝机的操作、检查维护方法和要求。
二、作业前的准备1. 防护要求（1）操作人员必须佩戴劳保用品，如安全帽、防护眼镜、防尘口罩、工作服、手套等。
（2）操作前要袖口扣紧，上衣下摆不能敞开，设备运转严禁戴手套。
（3）不得在运行的设备旁穿脱衣服或围布于身上，防止机器咬伤。
（4）辫子应放于帽子内。
2. 工具要求（1）可移动配电箱一台。
（2）记号笔一支。
（3）毛刷、电工工具一套。
（4）卷尺一把。
3. 环境检查（1）工作场地要安全及拥有良好的照明条件。
（2）不易在易燃易爆空气中操作。
（3）无关人员、儿童、参观者远离操作现场。
（4）请勿让来访者触摸设备电线。
（5）不要将本机器暴露在雨中或潮湿的环境中操作，以免触电。
三、设备操作规程1. 常规操作（1）圆钢套丝机应安放在稳固并适合作业高度的基础上。
（2）作业前应先空载运转，进行检查、调整，确认转向、开关、电机、油泵均运转正常，方可作业。
（3）按加工圆钢直径选用板牙头和板牙，板牙应按顺序放入。
（4）作业时应先用润滑油润滑板牙，送与圆钢时切勿用力过猛，以免损伤板牙和机具。
（5）当工件伸出卡盘端面的长度过长时，后部都应加装辅助托架，并调整好高度，以免加工件弯曲变形。
（6）加工左旋螺杆时，应将电源换相，以符合开关表示方向，避免因切入方向不对而损伤板牙或机具。
（7）当加工大直径（24mm以上）机件时径或坯料椭圆度较大时，应两次进刀。
（8）作业时确保冷却液或冷却油充足流畅，严禁无冷却液作业，铁屑应采用刷子清除切屑，不得敲打震落。
2. 维护保养操作（1）作业后应切断电源，清理干净铁屑。
（2）锁好电闸箱，并做好日常保养工作。
（3）定期检查设备各部件的磨损情况，及时更换磨损严重的部件。
（4）定期对设备进行润滑，确保设备运行顺畅。
四、职业危害1. 操作过程中人员发生摔跌碰伤现象。
2. 操作过程中发生机器绞伤。
3. 发生触电、灼伤事件。
五、采取的措施1. 穿戴齐劳保用品，穿防滑劳保鞋。

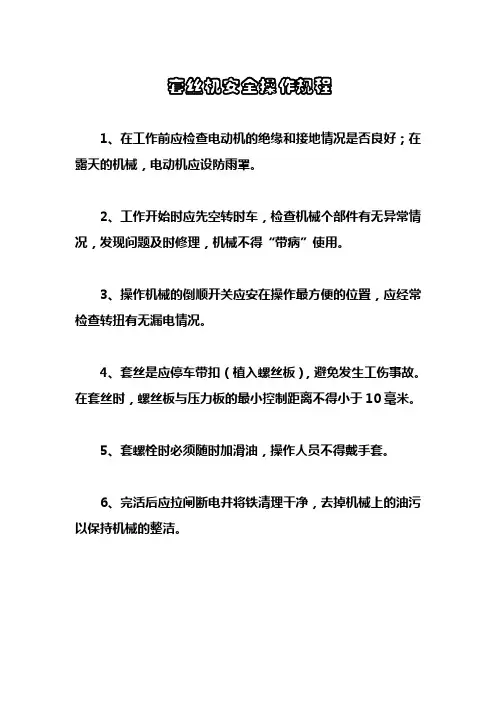

套丝机安全操作规程
1、在工作前应检查电动机的绝缘和接地情况是否良好；在露天的机械，电动机应设防雨罩。
2、工作开始时应先空转时车，检查机械个部件有无异常情况，发现问题及时修理，机械不得“带病”使用。
3、操作机械的倒顺开关应安在操作最方便的位置，应经常检查转扭有无漏电情况。
4、套丝是应停车带扣（植入螺丝板），避免发生工伤事故。
在套丝时，螺丝板与压力板的最小控制距离不得小于10毫米。
5、套螺栓时必须随时加滑油，操作人员不得戴手套。
6、完活后应拉闸断电并将铁清理干净，去掉机械上的油污以保持机械的整洁。
电焊机安全操作规程
一、电焊机和电源要符合用电安全负荷用电，禁止使用铜、铁丝代替保险丝。
二、电焊机要有良好的接地，露天使用时要采取防雨措施。
三、焊把线要安装牢固，安装时不要把正负极装错。
四、下列场所或设备容器等禁止焊接操作：
①生产使用、储存化学危险品的场所或其他严禁烟火的场所。
②焊接场所的可燃物未经清除或未经采取安全措施。
③盛装过可燃气体和易燃液体的设备容器未经彻底洗涤处理。
④建筑工地未清理现场或无人监视，未准备灭火器材。
五、电焊完毕后，要切断电源。
并进行安全检查。
