关于变压器温控器的讲解

变压器绕组温控器原理简介变压器是电力系统中广泛应用的一种电气设备，它主要用于变换交流电压的大小。

而变压器绕组温控器则是一种用于监测和控制变压器绕组温度的装置，其原理及工作机制将在本文中详细讨论。

什么是变压器绕组温控器变压器绕组温控器是一种用来监测和控制变压器绕组温度的装置。

它通过感应变压器绕组的温度变化，采集和处理温度信号，并根据事先设定的温度范围，控制附加设备（如风扇、散热片等）的工作状态，以保持变压器绕组的温度在安全范围内。

变压器绕组温控器的原理变压器绕组温控器的原理主要基于以下几个方面：温度传感器、信号采集与处理、温度控制和故障报警。

温度传感器温度传感器是变压器绕组温控器中最核心的部件之一，它用于感应变压器绕组的温度。

常见的温度传感器有热敏电阻、热电偶和红外线温度传感器等。

通过将温度传感器安装在变压器绕组的关键位置，能够准确感知绕组的温度变化。

信号采集与处理温度传感器感应到的温度信号需要经过采集与处理，以便于后续的控制和监测。

一般情况下，温度信号会通过模拟信号转换为数字信号，并经过滤波和放大等处理，以提高信号的稳定性和准确性。

随后，这些信号将被送入温度控制系统进行进一步的处理。

温度控制温度控制是变压器绕组温控器的核心功能之一。

基于经过采集和处理的温度信号，温度控制系统会与附加设备（如风扇、散热片等）进行沟通，并根据事先设定的温度阈值，自动调节附加设备的工作状态，以控制绕组的温度在可接受范围内。

当温度超过设定的阈值时，温度控制系统会启动附加设备以进行散热，以确保变压器绕组的温度不超过安全限度。

故障报警除了温度的实时监测和控制外，变压器绕组温控器还应具备故障报警功能。

当温度传感器检测到异常的温度情况时，如温度过高或温度异常波动等，温度控制系统会立即发出警报，并采取相应的措施，如停止变压器运行、切断电源等，以避免变压器因温度过高而损坏。

变压器绕组温控器的应用变压器绕组温控器广泛应用于变压器的监测和控制中。

说明■当您准备使用温控器时,务必请先阅读“使用注意事项”一章，以避免您的误操作而损坏温控器或发生其它意外。

■本机如有改进，本说明书内容可能有所更改，届时恕不另行通知。

■本产品执行标准：生产标准：JB/T7631-2005《变压器用电子温控器》JB/T 8622-1997 工业铂热电阻技术条件及分度表通过的认证标准：ISO9001：2008国际质量管理体系认证通过的实验标准：IEC61000-4：1995 国际标准使用注意事项■为确保正确使用，请仔细阅读本注意事项。

■这里言及的注意事项分为警告和注意。

下列注意事项均为有关安全的重要内容，请务必遵守。

警告：因无视警告事项的内容而导致死亡、重伤、火灾等重大事故的可能性极大。

注意：因无视注意事项内容而不能获得最佳运行效果的可能性极大。

警告本温控器有危险电压，并监控危险的电力变压器。

如果不按本手册的规定操作可能会导致财产损失或人员严重受伤甚至死亡。

只有合格的技术人员才允许操作本温控器，在进行操作前，请熟悉使用手册中所有安全说明、安装、操作和维护规程。

本温控器的正常运行取决于正确的运输、安装、操作和维护。

1．本温控器的输入电源为：220V AC （+10％，-15%），50Hz或60Hz(±2Hz)；2．请确保所有电气连接正确、牢固；3．本温控器接通电源后，请不要接触外露的带电部件；4．以下部件有危险电压：电源端子1、2（见接线端子图）；5．对变压器进行高压测试时，请先将温控器与变压器分离，以免损坏温控器！1注意1．使用前请仔细阅读说明书。

2．本温控器只能按本公司规定的目的使用。

未经授权的修改和使用非本公司所出售或推荐的零配件都可能导致本系统出故障，甚至失效；3．因变压器在合闸时会产生剧烈振动，而且正常运行时也会产生大量热量、低频振动和电磁干扰，这对电子产品的寿命和使用都非常不利，会降低温控器的可靠性，所以建议用户在变压器不带外壳的情况下，将温控器挂墙安装；4．请定期清理本温控器内灰尘，尤其在潮湿环境下。

变压器温度控制器安全操作及保养规程随着电力工业的不断发展，变压器作为其中非常重要的设备，扮演着将电能从高电压输送到低电压的重要角色。

变压器的正常工作需要温度控制器的作用，但是如果操作不当或者保养不规范，容易导致设备故障和安全事故发生，因此，本文将从变压器温度控制器的安全操作及保养规程进行详细阐述。

变压器温度控制器的工作原理变压器温度控制器是一种能够防止变压器温度过高的电器设备。

在变压器正常工作时，变压器油的温度会随着电流的流过而升高，一旦超过了变压器工作所需的最高温度，变压器就会出现绝缘老化、短路等故障，严重时会引起火灾事故。

因此，变压器温度控制器就是用来控制变压器油温不超过一定范围，以保证变压器的安全稳定运行。

变压器温度控制器的安全操作变压器温度控制器是一种高压设备，为了保证安全，需要注意以下操作规范：1. 长时间不用的情况下，需要定期检查当变压器温度控制器长时间不用的时候，需要定期检查是否表现良好，以及电缆接线和仪表开关是否紧固牢靠，并进行试运行。

2. 移动中需要注意当需要移动变压器温度控制器的时候，要注意避免电缆受到损坏，移动过程中要轻拿轻放，不能重物碾压。

3. 测量之前必须断开电源当需要对变压器温度控制器进行电气量测时，必须断开电源，并采用安全可靠的工具和设备进行测量。

4. 定期检查仪表的准确度在变压器温度控制器的使用过程中，要定期检查温度控制器的仪表准确度，以保证各项指标正常。

5. 定期检查冷却系统在变压器温度控制器的使用过程中，需要定期检查冷却系统的运行情况，保证散热管的通畅，以免油温过高导致安全事故的发生。

变压器温度控制器的保养规程为了更好的保护变压器温度控制器，需要做好以下保养规程：1. 定期更换变压器油当变压器油使用时间久了，油质会变差，容易引发变压器故障，因此需要定期更换变压器油。

2. 定期清洗散热管为了保证变压器温度控制器的散热功能，需要定期清洗与检查所用散热管是否通畅，以确保接触良好，并将清洗记录做好备份。

干式变压器温控器【2 】解释书（BWD3K130系列）江西华达电子电脑有限公司安全指点在安装.操作和运行本温控器前,请细心浏览本解释书,并妥当保管.本温控器有安全电压,并监控安全的电力变压器.假如不按本手册的划定操作可能会导致财产损掉某人员轻微受伤甚至逝世亡.只有及格的技巧人员才许可操作本温控器,在进行操作前,要熟习应用手册中所有安全解释.安装.操作和破坏规程.本温控器的正常运行取决于准确的运输.安装.操作和破坏.1. 本温控器的输入电源为：220VAC,50Hz;2. 请确保所有电气衔接准确.稳固;3. 本温控器接通电源后,请不要接触外露的带电部件;4. 以下部件带有安全电压：–电源端子2.3;–风机输出端子12.14万万不能短路;5. 对变压器进行高压测试时,请先将温控器与变压器分别,以免破坏温控器！一.产品概述本仪器是我公司为新式风冷干式变压器而设计的新一代电脑温度掌握器,它采用美国临盆的单片盘算机为掌握焦点,联合最先辈的数据存贮技巧设计而成,从而使全部产品的机能迈上了一个新台阶.和传统的模仿与数字电路构成的温度掌握器比拟,本仪器因采用高机能的微电脑掌握器,使所需电子元器件的数目削减一半以上,从而使本仪器的电路设计和构造设计大大简化,如许就极大进步了本仪器的运行靠得住性.我公司临盆的电脑温度掌握器,温度设定只需经由过程面板上的几个按键的设置就可实现,并且设定的参数在停电后永不丧掉.本仪器还具有“黑匣子”功效,可记载变压器掉落电时刻的线包绕组的温度.在抗干扰方面,本仪器在设计上采用硬件和软件相联合的抗干扰措施,配合监督温控器的工作,从而达到了极强的抗干扰才能.在应用方面,本仪器还具有操作简略.安装便利.破坏轻易的特色.本产品机能相符JB/T7631-2005《变压器用电子温控器》标准本产品临盆系统经由过程ISO9001：2000质量系统认证本产品被国度科委和国度经贸委评审为1997年度国度重点新产品二.产品型号三.技巧参数1 测温规模： -30℃－200℃2 测温精度： 0.5%FS±１个字3 分辩率： 0.1℃4 工作电压： AC176Ｖ～AC242Ｖ( 50Hz )5 功耗：５ＶＡ6 继电器触点容量：10Ａ／220ＶＡＣ7 内心重量：＜1Kg8 内心外形尺寸： 160mm×80mm×134mm（宽×高×深）9 开孔尺寸： 152mm×76mm（宽×高）四.产品功效介绍1具有三相线包温度的巡回显示和最高相温度显示的切换功效.2风机掌握功效：可依据设定的开风机温度和关风机温度主动掌握风机的开启和封闭,保证干式变压器在正常温度下安全的工作.当三相线包温度中的最高相温度达到设定的开风机温度时,风机开启,同时面板上“风机”指导灯亮.3超温报警功效：当三相线包温度中的最高相温度达到设定的超温报警温度时,温控器会发出蜂鸣报警,面板上“超温”灯亮,并通事后板“报警”输出端输出开关旌旗灯号给超温报警器.4超高温跳闸功效：当三相线包温度中的最高相温度达到设定超高温跳闸温度时,温控器会发出蜂鸣报警,面板上“跳闸”灯亮,并通事后板“跳闸”输出端输出开关旌旗灯号给跳闸掌握器,以割断电源,破坏干式变压器.为防止有时身分引起的误跳闸,跳闸特设有6秒阁下的延时.5传感器故障自检功效：传感器任何一相有故障时,面板上“故障”指导灯会亮,温控器内有蜂鸣报警,并通事后板“故障”输出端输出开关旌旗灯号给故障报警器.5.1在温度显示区显示H表示该相传感器开路;显示L表示该相传感器短路.5.2传感器有一相或两相消失故障时,只依据好的那相传感器温度旌旗灯号掌握风机,三路传感器同时故障时立刻打开风机.6变压器开门故障监测功效：当温控器后板“门旌旗灯号”两头子短接时,面板上“故障”指导灯会亮,温控器内有蜂鸣报警,并通事后板“故障”输出端输出开关旌旗灯号给故障报警器.此端子可与变压器防护门上的行程开关或按压开干系接应用.7参数查阅设定功效：可经由过程按键直接查阅.设定开风机温度.关风机温度.超温报警温度.超温跳闸温度.准时开风机时光及本机通信编号.所有设定参数掉落电时不丧掉. 8手动风机功效：可手动按键开\停风机.此功效也可作为测试风机功效应用.9风机准时启/停的功效：用户可在面板长进行0~255个小时随意率性设置（当设置为0时,表示撤消此项功效）,当到达准不时光后,风机主动运行2分钟后停滞.10“黑匣子”功效,将断电时刻三相温度记载在内存中,以备查询.为了避免再次通电后断电而转变记忆数据,划定断电前温度低于80℃时,不刷新原记载温度.11模仿检测功效,可手动模仿检测温控器的各项掌握功效.五.产品操作解释（见图一面板图）(二)操作解释1上电：温控器上电后.巡回显示A.B.C三相线包温度.2显示方法切换操作：按“最高”键,则显示三相线包中最高相温度,同时“最高”灯亮;再按“最高”键返回三相温度巡回显示状况,“最高”灯灭.3手动开关风机操作：按“手动风机”键,可手动打开风机,同时面“手动”指导灯亮;再按“手动风机”键,可手动封闭风机,同时“手动”指导灯灭.4掉落电数据查询操作：持续按“查询”键,可依次显示在前次掉落电时Ａ.Ｂ.Ｃ三相线包温度.5掌握参数的查询操作6掌握参数的修正操作及模仿测试操作留意：设定参数时,温控仪主动保证跳闸温度＞超温报警温度＞开风机温度＞关风机温度,且最小距离为5℃.六.安装解释1.电气接线办法（注：虚线框内为用户接线区）1电源输入端(2.3)：外接交换220Ｖ电源,供温控仪工作电源.2跳闸输出端(4.5)：无源常开触点,当线包温度高于跳闸温度时,触点闭合,输出一个开关旌旗灯号掌握主动跳闸.3报警输出端(6.7)：无源常开触点,当线包温度高于报警温度时,触点闭合,输出一个开关旌旗灯号给远方掌握柜.4故障输出端(8.9)：无源常开触点,当传感器故障时或开门报警时,触点闭合,输出一个开关旌旗灯号给远方的故障报警装配.5开门报警输入端（10.11）：此输入触点为无源触点,不可外接有源旌旗灯号.当此端口短路时,温控器蜂鸣器发出报警声,同时故障输出端闭合.6传感器插座(DB15插座)：衔接三相线包的温度传感器.7风机输出端（12.14）：当不开风机时,12.14两头没有电压输出;当开风机时,12.14两头有交换220Ｖ输出.（注3KA型温控无风机掌握输出）2.RS485数字通信3K130A型温控器具备RS485接口,从后盖板上的九芯端子（DB9）的第7脚为B-（黑色）,6脚为A+（红色）引出RS-485旌旗灯号.通信协定兼容MODBUS协定的RTU格局,光盘另附.3.4-20mA电流输出3K130B型温控器具备4-20mA通信功效.后盖板上的九芯端子（DB9）的第2脚（白色）为公共端,4.5.9脚分别为A（黄色）.B（棕色）.C（红色）三相电流输出端.输出的4~20mA电流对应0℃~200℃的温度值.最大负载电阻值≤500Ω.4.传感器总成注：传感器默认电缆长度为4米,若客户有特别长度请求请订货时加以解释。

干式变温控器LD-B10-10系列说明书.LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！目录LD-B10系列仪表概述---------------------------1 LD-B10-10D(10DP)仪表说明----------------------5 LD-B10-10E仪表说明---------------------------17 LD-B10-10F仪表说明---------------------------19 LD-B10-10G仪表说明---------------------------21 LD-B10-10I仪表说明---------------------------27 附录一（仪表安装图）-------------------------33 附录二（仪表传感电缆图）---------------------34LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。

仪表采用单片机技术，利用预埋在干式变压器三相绕组中(电压等级超过10KV的可预埋在绝缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。

其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。

同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。

▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。

▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。

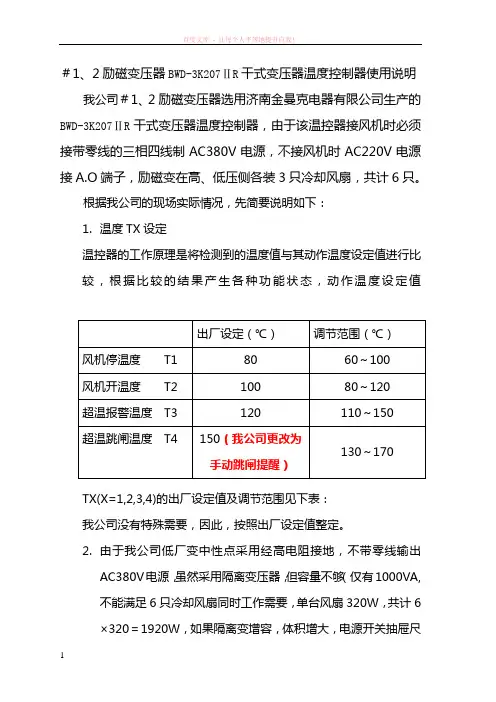

＃1、2励磁变压器BWD-3K207ⅡR 干式变压器温度控制器使用说明我公司＃1、2励磁变压器选用济南金曼克电器有限公司生产的BWD-3K207ⅡR 干式变压器温度控制器，由于该温控器接风机时必须接带零线的三相四线制AC380V 电源，不接风机时AC220V 电源接A.O 端子，励磁变在高、低压侧各装3只冷却风扇，共计6只。

根据我公司的现场实际情况，先简要说明如下： 1. 温度TX 设定温控器的工作原理是将检测到的温度值与其动作温度设定值进行比较，根据比较的结果产生各种功能状态，动作温度设定值TX(X=1,2,3,4)的出厂设定值及调节范围见下表： 我公司没有特殊需要，因此，按照出厂设定值整定。

2. 由于我公司低厂变中性点采用经高电阻接地，不带零线输出AC380V 电源，虽然采用隔离变压器，但容量不够（仅有1000VA,不能满足6只冷却风扇同时工作需要，单台风扇320W ，共计6×320＝1920W ，如果隔离变增容，体积增大，电源开关抽屉尺出厂设定（℃）调节范围（℃）风机停温度 T1 80 60～100 风机开温度 T2 100 80～120 超温报警温度 T3 120110～150 超温跳闸温度 T4150（我公司更改为手动跳闸提醒）130～170寸不能满足）。

3. 为避免励磁变压器铁芯及绕组长期在80～100℃之间高温运行，以及冷却风扇过多的频繁启动，影响励磁变和冷却风扇的使用寿命。

针对上述情况，我们将＃2励磁变温控器和冷却风扇电源作了如下更改1. ＃2励磁变温控器电源增加了单相隔离变压器，采用AC220V 电源，取自＃2机组汽机、锅炉MCC 柜。

2.3. 在＃2励磁变内低压侧温控器旁加装两只空开，电源分别取自＃2机组汽机、锅炉MCC 柜对应抽屉开关，分别控制高、低压侧3只风扇，励磁变运行后，两个空开同时合上，风扇长期运行。

通过上述改进，在＃2机组试运行过程中，效果良好。

附：1. 3207端子排端子定义注：5、10号故障端子，6、9号超温端子，7、8号跳闸端子，1 2 3 4 5 6 7c b a o 故 障超 温跳 闸C B A O 14 131211109811、12号端子为温控器电源输入端子，接AC220V电源，其中11号接零线，12号接火线。

BWDK干式变压器温度控制器使用说明书（铁壳）一、产品概述本仪器是为新式风冷干式变压器而设计的新一代电脑温度控制器，它采用美国Microchip生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成，从而使整个产品的性能迈上了一个新台阶。

和传统的模拟与数字电路组成的温度控制器相比，本仪器因采用高性能的微电脑的控制器，使所需电子元器件的数量减少一半以上，从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。

我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。

本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的三个线包绕组的温度。

在抗干扰方面,本仪器在设计上采用硬件和软件相结合的抗干扰措施，共同监视温控器的工作，从而达到了极强的抗干扰能力。

在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。

二、技术参数1．测温范围：-40℃-200℃2．测温精度：±1℃3．分辨率：0.1℃4．工作电压：AC170V-AC250V（50Hz）5．功耗：＜10V A6．传感器：三支Pt100铂热电阻∮3×20×900（引线）7．继电器触点容量：有源单相风机：AC125V/20A 或AC220V/14A ;超温报警：AC125V/10A 或AC220V/7A；故障报警：AC125V/10A 或AC220V/7A；超温报警：AC125V/10A 或AC220V/7A8．仪表外形尺寸：260×200×80；嵌入开孔尺寸：230×180（mm）9．抗干扰性能：符合JB/T7631-94标准10．温控器保险管：250V/1A 或250V/2A11．风机保险管：250V/5A 或250V/10A12．仪表重量：＜3Kg三、产品功能介绍1．具有三相线包温度的巡回显示和最高相温度显示切换功能。

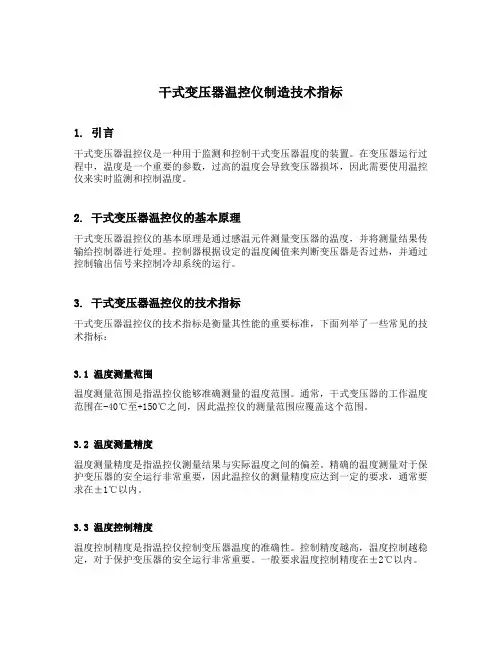

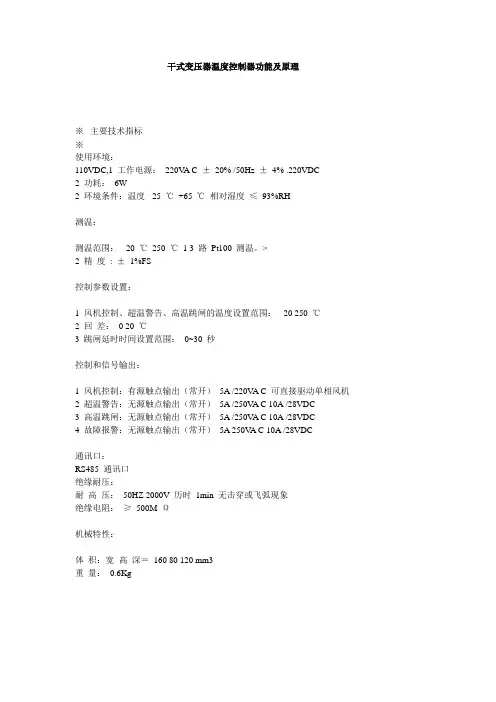

干式变压器温控仪制造技术指标1. 引言干式变压器温控仪是一种用于监测和控制干式变压器温度的装置。

在变压器运行过程中，温度是一个重要的参数，过高的温度会导致变压器损坏，因此需要使用温控仪来实时监测和控制温度。

2. 干式变压器温控仪的基本原理干式变压器温控仪的基本原理是通过感温元件测量变压器的温度，并将测量结果传输给控制器进行处理。

控制器根据设定的温度阈值来判断变压器是否过热，并通过控制输出信号来控制冷却系统的运行。

3. 干式变压器温控仪的技术指标干式变压器温控仪的技术指标是衡量其性能的重要标准，下面列举了一些常见的技术指标：3.1 温度测量范围温度测量范围是指温控仪能够准确测量的温度范围。

通常，干式变压器的工作温度范围在-40℃至+150℃之间，因此温控仪的测量范围应覆盖这个范围。

3.2 温度测量精度温度测量精度是指温控仪测量结果与实际温度之间的偏差。

精确的温度测量对于保护变压器的安全运行非常重要，因此温控仪的测量精度应达到一定的要求，通常要求在±1℃以内。

3.3 温度控制精度温度控制精度是指温控仪控制变压器温度的准确性。

控制精度越高，温度控制越稳定，对于保护变压器的安全运行非常重要。

一般要求温度控制精度在±2℃以内。

3.4 响应时间响应时间是指温控仪从测量到控制的时间间隔。

响应时间越短，温度控制越及时，能够更好地保护变压器的安全运行。

一般要求响应时间在几秒钟以内。

3.5 抗干扰能力抗干扰能力是指温控仪在外部干扰的情况下能够正常工作的能力。

变压器工作环境可能存在电磁干扰、振动干扰等，温控仪需要具备一定的抗干扰能力，以确保稳定可靠的温度控制。

4. 干式变压器温控仪的发展趋势随着科技的不断进步，干式变压器温控仪的技术也在不断发展。

以下是干式变压器温控仪的一些发展趋势：4.1 无线传输技术传统的温控仪需要使用导线来传输温度数据，但是导线的布线和连接会增加工程成本和故障率。

因此，无线传输技术被广泛应用于干式变压器温控仪中，通过无线传输温度数据，可以减少布线工程和提高系统的可靠性。

一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302《变压器用压力式温度计》标准的命名如下：B W Y 803A 288F C配计算机方 型带接点控制数显仪湿热带三防带Pt100铂电阻表示温度开关数量表示线性刻度液体压力式温度计变压器2/XMT (TH)2、温度控制器根据JB/T9236《工业自动化仪表产品型号编制原则》的要求产品命名如下：T Y K 803A 288F C配计算机方 型带接点控制数显仪湿热带防护复合温度传感器二只或三只可调温度开关表示线性刻度控制器液体压力式弹性元件W 2温度仪表/288(TH)BWY（WTYK）系列温度控制器的成套性和适用性序号型号和名称主要用途适用场合备注1 BWY（WTYK）-802、803变压器温度控制器测量变压器顶层油温并当温度超过设定值时启动冷却装置和报警装置（参阅图一）1000kVA以上变压器2 BWY（WTYK）-802、803（TH）变压器温度控制器同1。

适用于湿热带场合。

1000kVA以上变压器3 BWY（WTYK）-802A、803A（TH）变压器温度控制器同2。

采用复合温度传感器技术，能同时输出Pt100热电阻信号8000kVA以上变压器4 XMT-288F数显温控仪与BWY（WTYK）-802A、803A（TH）配套，实现油温遥测遥控（参阅图二）。

方式嵌装式，安装尺寸同XCT。

8000kVA以上变压器5 XMT-288FC数显温控仪与BWY（WTYK）-802A、803A配套，实现油温遥测遥控外，还能输出和计算机联网的直流标准信号0～5V、1～5V或4～20mA。

8000kVA以上变压器6 BWY（WTYK）-802A、803A（TH）/288F成套变压器温度控制器同3、4等可同时代替：Ⅰ）WTZK-02温控器Ⅱ）电阻温度计Ⅲ）转换开关8000kVA以上变压器7 BWY（WTYK）-802A、803A（TH）/288FC成套变压器温度控制器同3、5等可同时代替：Ⅰ）WTZK-02温控器Ⅱ）电阻温度计Ⅲ）转换开关Ⅳ）XCT动圈温度计Ⅴ）信号转换的变送器8000kVA以上变压器无人值班电站最大插入深度安装孔图一系列温度控制器外形及安装尺寸B W Y (W T Y K )801000100K1K100K 23浙制014920040M100°C 60华立仪表二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。

运行与维护126丨电力系统装备 2019.1Operation And Maintenance2019年第1期2019 No.1电力系统装备Electric Power System Equipment1 电力变压器温度控制器的相关理论1.1 温控器的主要定义目前使用范围最广的测压仪表便是弹性式压力仪表。

这种仪表的结构简单，能够对多种变压器进行测量，仪表的指示清晰，便于使用和维护，价格合理，使用条件简单，对电力系统测量极为重要。

对1000 kV A 及以上变压器等油温进行检测时主要应用这种压力仪表，这种仪表也适用其他设备的温度检测以及控制。

1.2 温控器工作的原理该温控器主要有毛细管、温包、弹性的元件以及微调的开关组成。

温控器在工作时，温包的体积会发生一系列的变化，这种变化是由温控器内部液体的热胀冷缩引起的。

由于检测时的温度会发生一定的变化，温包的变化会使弹性元件产生一定的位移变化，这种变化经过一系列的方式能够显示出温度情况，从而使冷却系统因微调开关的变动而关闭或者启动。

温控器在仪表内部温包使弹性元件发生移动时会输出一种传输距离超过几百米的热电阻信号，这种信号可以由控制室接收，也就是BWY （WTYK ）-802 A 、803 A ，该温控器所应用的技术主要为复合传感，能够将温控仪的油温通过数字的形式显示出来。

传输的信号会由电阻信号变成直流标准信号（0~5）V ，（1~5）V 或（4~20）mA ，计算机联网之后可对该信号进行处理。

温控器的防护性能相对较良好，可以长期在户外作业，仪表的温控开关装在仪表内部，能够实现冷却系统的关闭、报警以及启动，使控制中心接收温度信号，将变压器的油温显示出来。

1.3 技术指标以及计量性能的要求（1）对显示误差的要求。

在检测时允许检测仪器有一定数值的误差，不过准确程度的级别应该限制误差的标准。

（2）进行标准的设定。

在检测时温度计上所显示的误差的示值应该超过误差的最大值的1.5倍。

变压器光纤温度控制器的原理和应用1.光纤传感器：通过光纤传感器可以将变压器内部的温度变化转化为光信号。

传感器一般由光纤和温度传感器组成，光纤负责将光信号从被测点传输到检测点，温度传感器则负责将温度变化转化为光信号。

2.光纤光谱分析仪：光纤光谱分析仪用于接收并分析光纤传感器传输过来的光信号。

光纤光谱分析仪可以通过分析光信号的频谱变化来获得温度的信息。

3.控制单元：控制单元一般由主控芯片、显示器、输入输出接口等组成。

它负责接收光纤光谱分析仪传输过来的温度信息，并根据设定的温度阈值来进行温度的判断和控制。

1.光纤传感器将变压器内部的温度变化转化为光信号，并通过光纤传输到光纤光谱分析仪。

2.光纤光谱分析仪接收光信号并进行光谱分析，获得温度信息。

3.控制单元接收温度信息，并进行判断和控制。

当温度超过设定的阈值时，控制单元会触发报警系统，及时采取措施避免变压器温度过高，保护设备安全运行。

1.变压器监测：将变压器内部的温度变化传输到监测中心，实现对变压器温度的实时监测和远程控制，及时发现并解决变压器温度异常问题，确保电网的安全稳定运行。

2.高温报警和控制：当变压器温度超过设定的阈值时，控制器会触发报警系统，及时采取措施来避免设备的损坏和事故的发生。

3.故障诊断：通过监测变压器温度的变化情况，可以及时研判变压器的工作状态，对可能发生的故障进行诊断和预测，并采取相应的措施来进行维修和保养。

4.节能管理：通过实时监测变压器温度，可以合理控制变压器的负荷，节省能源，提高设备的运行效率。

总之，变压器光纤温度控制器可以实时监测变压器的温度变化，并进行报警和控制，具有重要的应用价值，能够提高电网的安全性和稳定性，实现对变压器的远程监测和控制。

浅谈变压器温控仪的维护保养
干式变压器在生活中的使用是特别广泛的，干式变压器上的变压器温控仪是特别重要的一个部件，是保证变压器平安运行的重要部分。

如何维护和保养干式变压器温控仪
变压器温控仪是利用预埋在干式电力变压器三相绕组线包中的三中Pt100铂热电阻来检测干式电力变压器线包的温升，并依据温升自动掌握冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的平安运行。

1、变压器在运行的过程中会产生大量的热量和电磁干扰，还有一些低频振动，这对于电子产品的寿命和使用都是特别不利的，所以假如在使用变压器不带外壳的话，要将温控器挂墙安装。

2、定期对温控器内的灰尘进行清理，尤其是潮湿环境下。

3、避开在含有二氧化硫(SO2)、硫化氢(H2S)或其他腐蚀性气体的大气中使用温控器，否则会使继电器触点失效。

4、整体在安装好后，连接好引线后，在确定无误的状况下才能送电运行。

5、传感器探头不能用打火机烧烤。

6、不能在继电器输出触电上施加比zui大额定值还要高的电压、电流。

7、在操作的时候，要根据说明书上的指示来进行操作。

— 1—。
