深圳国际会展中心施工进度计划横道图

目录一、总体概述：施工组织总体设想、方案针对性1.项目概况2.图纸情况3.编制依据4.工程施工组织总体设想5.本工程方案针对性及施工段划分二、施工现场平面图、临时设施、临时道路布置图三、施工进度计划及各阶段保证措施1.施工进度计划控制2.各阶段保证措施3.施工进度计划表四、各分部分项工程的施工方案及质量保证措施1.分部分项工程施工方案2.本工程质量保证措施五、安全文明施工及环保措施1.安全、文明施工及环境保护保证体系2.安全施工保证措施3.文明施工保证措施4.环境保护保证措施六、项目管理班子的人员配备、素质及管理经验1.项目管理班子2.项目过程管理七、劳动力、机械设备和材料投入1、主要施工机械设备表2、劳动力计划3、材料投入情况八、关键施工技术、工艺及重点、难点和解决方案1.本工程的关键施工技术、工艺九、冬雨季施工、已有设施、管线的加固、保护等特殊情况下的施工措施十、新技术、新产品、新工艺、新材料的推广应用附：1、施工现场平面布置图2、临时设施、临时道路布置图3、施工进度计划表一、总体概述：施工组织总体设想、方案针对性整体工程概况1.1工程名称：深圳国际会展中心（一期）施工总承包工程1.2工程地点：深圳市宝安区宝安机场以北，空港新城南部1.3建筑面积：146万㎡1.4建筑檐高：44.3m1.5结构形式：地下混凝土框架剪力墙，地上钢结构、大型金属屋面1.6地上 3 层地下 2 层1.7工程质量目标: 合格创优标准：深圳市优质工程奖、广东省优质工程奖及中国建筑钢结构金奖，鲁班奖 .1.8 施工范围建筑面积约75万平方米（南区）1.9 施工工期：150日历天1.10 施工范围: 主要包括、银灰色穿孔铝板装饰、白色穿孔铝板装饰、防火玻璃窗、地面铺砖等。

二、图纸情况：从图纸上反映国际会展中心的装修档次较高，故本施工组织设计是按高档装修考虑，施工组织设计内容严格按照图纸所示意的材料、面积来设计组织。

三、编制依据：相关建筑、结构施工图纸以及业主提供的有关文件（二）中华人民共和国国家、部颁、行业、地方现行的相关标准规范、规程。

本工程为某市会展中心工程施工方案，总建筑面积为10万平方米，建筑层数为地上五层，地下二层。

主要功能包括展览区、办公区、餐饮区、会议区等。

工程地点位于市中心区域，交通便利，地理位置优越。

二、施工组织机构1. 施工组织机构框图（1）项目经理部：负责整个工程的施工组织、协调、管理等工作。

（2）技术质量部：负责施工过程中的技术、质量管理工作。

（3）工程部：负责施工进度、安全、材料、设备、施工工艺等管理工作。

（4）财务部：负责工程资金、成本、合同等管理工作。

2. 施工项目部岗位职责（1）项目经理：全面负责工程的施工组织、协调、管理工作。

（2）技术质量部长：负责技术、质量管理工作。

（3）工程部长：负责施工进度、安全、材料、设备、施工工艺等管理工作。

（4）财务部长：负责工程资金、成本、合同等管理工作。

三、施工部署1. 指导方针（1）确保工程质量和安全。

（2）确保工程进度。

（3）降低工程成本。

（4）提高施工效率。

2. 施工目标管理（1）质量目标：严格按照国家及行业相关标准进行施工，确保工程质量达到优良。

（2）安全目标：严格执行安全生产法规，确保施工现场安全。

（3）工期目标：确保工程按期完成。

（4）环境目标：确保施工现场环境整洁，减少施工对周边环境的影响。

（5）成本目标：合理控制工程成本，提高经济效益。

四、施工准备及测量放线1. 施工准备（1）技术经济资料准备：收集、整理相关技术经济资料。

（2）施工现场准备：平整场地，搭建临时设施。

（3）施工资料准备：编制施工组织设计、施工方案等。

（4）施工队伍准备：选拔、培训施工人员。

2. 施工测量的控制（1）工程平面控制：确保施工放样准确无误。

（2）工程高程控制：确保施工高程符合设计要求。

（3）建筑竖向控制：确保施工竖向尺寸符合设计要求。

（4）施测中应注意的问题：注意施工过程中各种测量数据的准确性。

五、施工现场平面布置1. 平面布置原则（1）合理利用场地，提高施工效率。

（2）确保施工现场安全、整洁。

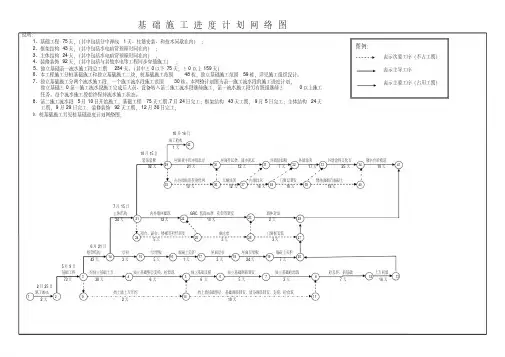

基础施工进度计划网络图说明：1、基础工程75天，（其中包括分中弹线1天、柱筋安装、和技术间歇在内）；2、框架结构43天，（其中包括水电暗管预埋时间在内）；3、主体结构24天，（其中包括水电暗管预埋时间在内）；4、装修装饰92天，（其中包括与其他水电等工程同步穿插施工）；5、独立基础第一流水施工段总工期234天。

（其中±0以下75天，±0以上159天）6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。

7、独立基础施工分两个流水施工段，一个施工流水段施工范围30栋。

本网络计划图为第一施工流水段的施工进度计划，独立基础±0第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±0以上施工任务。

每个流水施工段始终保持流水施工状态。

8、第二施工流水段5月10日开始施工，基础工程75天工期,7月24日完工；框架结构43天工期，9月5日完工；主体结构24天工期，9月29日完工；装修装饰92天工期，12月30日完工；9、桩基础施工另见桩基础进度计划网络图；10月16日竣工验收1天10月15日装饰装修屋面找平防水保温层屋面挂瓦条、铺水泥瓦外墙保温板外墙抹灰外墙涂料文化石散水台阶坡道92天21天12天7天17天25天10天内外墙贴饼挂钢丝网天棚抹灰内墙抹灰门窗扇制安楼地面细石混凝土10天12天16天10天18天7月15日主体结构内外墙体砌筑GRC 装饰线条、花架等制安墙体封顶24天12天10天2天阳台、露台、楼梯等栏杆制安圈过梁门窗框安装5天3天3天6月21日框架结构一层柱一层梁板混凝土养护屋面层柱屋面层梁板混凝土养护43天3天5天1天3天24天7天5月9日基础工程挖独立基础土方独立基础垫层支模、砼浇筑独立基础支模独立基础钢筋制安独立基础砼浇筑砼养护、砖基础土方回填73天30天6天6 天5天3天7天16天2月25日施工放线挡土墙土方开挖挡土墙基础垫层、基础钢筋制安、墙身钢筋制安、支模、砼浇筑2天2天10天图例：表示次要工序（不占工期）表示主导工序表示主要工序（占用工期）125431615141817109192524222726363528234134333231302937383940611781213202142附表四：计划开、竣工日期和施工进度网络图施工进度计划网络图说明：1、楼板砼浇筑3天，其中包括分中弹线0.5天、柱筋安装0.5天和技术间歇1天在内。
