施工进度计划横道图excel模版

如何利用Excel绘制施工进度横道图
1.打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2.选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。

3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。

在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。

4.右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好
去调整，如图所示：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

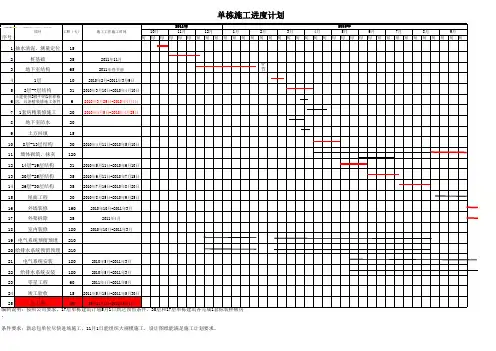

上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬1抽水清泥、测量定位152桩基础352011年11月3地下室结构652011年春节前春节41层102010年2月-2011年3月9日52层-7层结构312010年3月10日-2010年4月10日6土建提供2楼中的1套样板房，具备精装修施工条件62010年3月29日-2010年4月4日71套房精装修施工202010年4月5日-2010年4月25日8地下室防水209土方回填15108层-13层结构302010年4月11日-2010年5月10日11墙体砌筑、抹灰1201214层-19层结构312010年5月11日-2010年6月10日1320层-25层结构352010年6月11日-2010年7月15日1426层-30层结构352010年7月16日-2010年8月20日15屋面工程302010年8月25日-2010年9月25日16外墙装修1602010年10月-2011年3月17外架拆除252011年4月18室内装修1802010年10月-2011年3月19电气系统预留预埋21020给排水系统预留预埋21021电气系统安装1802010年5月-2011年3月22给排水系统安装1802010年5月-2011年3月23零星工程602011年4月-2011年5月24竣工验收152011年5月15日-2011年5月30日25总工期45009年11月1日-2011年6月1日条件要求：新总包单位尽快进场施工，11月1日能组织大规模施工，设计图纸能满足施工计划要求。

编制日期：2009年10月14日序号项目工期（天）施工工作施工时间单栋施工进度计划编制说明：按照公司要求，17层单栋建筑计划5月1日到达预售条件，30层和17层单栋建筑各完成1套标装样板房。

6月7月8月9月2011年2010年10月11月12月1月2月3月4月5月编制日期：2009年10月14日。
