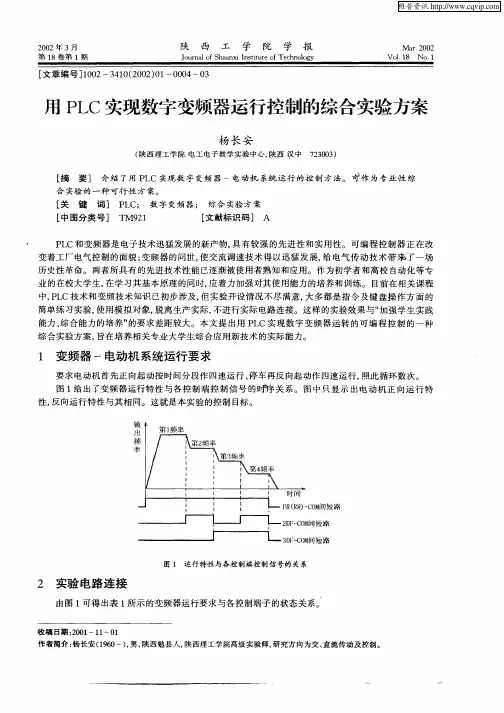

用ＰＬＣ实现数字变频器运行控制的综合实验方案
杨长安
（陕西理工学院电工电子教学实验中心，陕西汉中 ７２３００３）
［摘要］ 介绍了用ＰＬＣ实现数字变频器一电动机系统运行的控制方法。哿作为专业性综
合实验的一种可行性方案。
［关键词］ＰＬＣ； 数字变频器； 综合实验方案
［中图分类号］ＴＭ９２１ ［文献标识码］Ａ
ＰＬＣ和变频器是电子技术迅猛发展的新产物，具有较强的先进性和实用性。可编程控制器正在改
变着工厂电气控制的面貌；变频器的问世，使交流调速技术得以迅猛发展，给电气传动技术带来了一场
历史性革命。两者所具有的先进技术性能已逐渐被使用者熟知和应用。作为初学者和高校自动化等专
业的在校大学生，在学习其基本原理的同时，应着力加强对其使用能力的培养和训练。目前在相关课程
中，ＰＬＣ技术和变频技术知识已初步涉及，但实验开设情况不尽满意，大多都是指令及键盘操作方面的
简单练习实验，使用模拟对象，脱离生产实际，不进行实际电路连接。这样的实验效果与“加强学生实践
能力、综合能力的培养”的要求差距较大。本文提出用ＰＬＣ实现数字变频器运转的可编程控制的一种
综合实验方案，旨在培养相关专业大学生综合应用新技术的实际能力。
１ 变频器一电动机系统运行要求
要求电动机首先正向起动按时间分段作四速运行、停车再反向起动作四速运行，照此循环数次。
图１给出了变频器运行特性与各控制端控制信号的时序关系。图中只显示出电动机正向运行特
性，反向运行特性与其相同。这就是本实验的控制目标。
‘
＿！ ！ 时间 Ｉ ｉ Ｌ Ｄ，Ｄ１）、 Ｉ 问短路
一一一ｒ＿］．广＿］２Ｄｒ－ｃｏ＾｛问短路
