第一部分 X 射线衍射分析（XRD ）1. K 系特征谱线特点：由L 、M 、N 等壳层的电子跃迁到K 壳层的空位时发出的X 射线，分别称为K α、K β、K γ谱线，共同组成K 线系特征谱线。
K α特征谱线最强，比相邻谱线强90倍，是最常用的谱线。
2. 特征X 射线的产生：在原子内固定壳层上的电子具有特定能量，当外加能量足够大时，可将内层电子激发出去，形成一个内层空位，外壳层的电子跃迁到内层，多余的能量以X 射线形式放出。
3. X 射线的本质为电磁波。
4. 滤光片的目的和材料：用来过滤或降低X 射线光谱中的连续X 射线和K β线的金属薄片,Kβ大部分被吸收，K α损失较小，滤波片材料的原子叙述一般比X 射线管靶材的原子序数低1。
5. CuK α的含义：以Cu 作为靶材，高速电子轰击在铜靶上，使铜K 层产生了空位，L 层电子跃迁到K 层，产生K 系特征辐射。
6. X 射线的衍射方向是根据布拉格方程理论推导出的。
7. 布拉格方程的推导：含义：线照射晶体时，只有相邻面网之间散射的X 射线光程差为波长的整数倍时，才能产生干涉加强，形成衍射线，反之不能形成衍射线。
λθn d hkl =sin 2讨论：（1） 当λ一定，d 相同的晶面，必然在θ相同的情况下才能获得反射。
（2） 当λ一定，d 减小，θ就要增大，这说明间距小的晶面，其掠过角必须是较大的，否则它们的反射线无法加强，在考察多晶体衍射时，这点由为重要。
（3） 在任何可观测的衍射角下，产生衍射的条件为：d 2≤λ，但波长过短导致衍射角过小，使衍射现象难以观测，常用X 射线的波长范围是0.25~0.05nm 。
（4） 波长一定时，只有2/λ≥d 的晶面才能发生衍射—衍射的极限条件。
8. X 射线的强度（严格定义）单位时间内通过衍射方向垂直单位面积上X 射线光量子数目。
表示方法：衍射峰高度或衍射峰积分面积。
理论计算)(2θφPF I =（P-多重性因数，F-结构因子，)(θφ-因数）。
现代材料分析方法现代材料分析方法包括物理、化学、电子、光学、表面和结构等多个方面的技术手段，具有快速、准确、非破坏性的特点。
下面将针对常用的材料分析技术进行详细介绍。
一、物理分析方法1. 微观结构分析：包括金相显微镜分析、扫描电镜、透射电镜等技术。
通过观察材料的显微结构、晶粒尺寸、相组成等参数，揭示材料的内在性质和形貌特征。
2. 热分析：如热重分析、差示扫描量热仪等。
利用材料在高温下的重量、热容变化，分析材料的热行为和热稳定性。
3. 电学性能测试：包括电导率、介电常数、介电损耗等测试，用于了解材料的电导性和电介质性能。
4. 磁性测试：如霍尔效应测试、磁滞回线测试等，用于研究材料的磁性行为和磁性特性。
二、化学分析方法1. 光谱分析：包括紫外可见光谱、红外光谱、核磁共振等。
通过检测材料对不同波长的光谱的吸收、散射等现象，分析材料的组分和结构。
2. 质谱分析：如质子质谱、电喷雾质谱等。
通过挥发、电离和分离等过程，分析材料中不同元素的存在及其相对含量。
3. 电化学分析：包括电化学阻抗谱、循环伏安法等。
通过测量材料在电场作用下的电流、电压响应，研究材料的电化学性能和反应过程。
4. 色谱分析：如气相色谱、高效液相色谱等。
利用材料在色谱柱上的分离和吸附效果，分析材料中组分的种类、含量和分布。
三、电子分析方法1. 扫描电子显微镜（SEM）：通过照射电子束，利用电子和物质的相互作用，获得样品表面的详细形貌和成分信息。
2. 透射电子显微镜（TEM）：通过透射电子束，观察材料的细观结构，揭示原子尺度的微观细节。
3. 能谱分析：如能量色散X射线谱（EDX）、电子能量损失谱（EELS）等。
通过分析材料与电子束相互作用时，产生的X射线和能量损失，来确定样品的元素组成和化学状态。
四、光学分析方法1. X射线衍射：通过物质对入射的X射线束的衍射现象，分析材料的晶体结构和晶格参数。
2. 红外光谱：通过对材料在红外辐射下的吸收和散射特性进行分析，确定材料的分子结构和化学键。

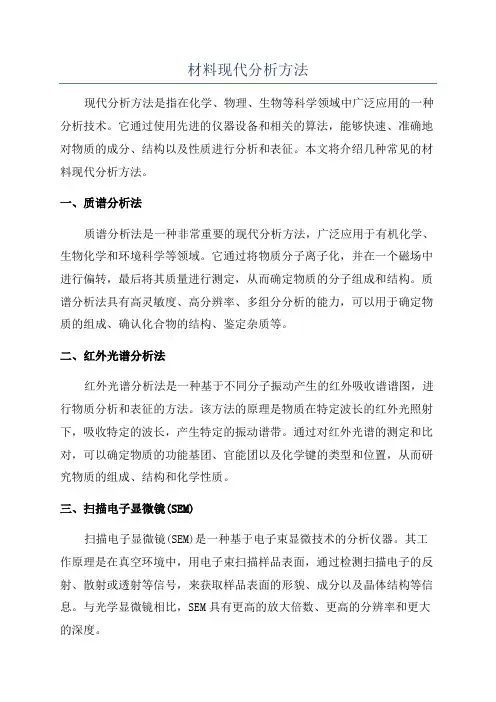

材料现代分析方法现代分析方法是指在化学、物理、生物等科学领域中广泛应用的一种分析技术。
它通过使用先进的仪器设备和相关的算法，能够快速、准确地对物质的成分、结构以及性质进行分析和表征。
本文将介绍几种常见的材料现代分析方法。
一、质谱分析法质谱分析法是一种非常重要的现代分析方法，广泛应用于有机化学、生物化学和环境科学等领域。
它通过将物质分子离子化，并在一个磁场中进行偏转，最后将其质量进行测定，从而确定物质的分子组成和结构。
质谱分析法具有高灵敏度、高分辨率、多组分分析的能力，可以用于确定物质的组成、确认化合物的结构、鉴定杂质等。
二、红外光谱分析法红外光谱分析法是一种基于不同分子振动产生的红外吸收谱谱图，进行物质分析和表征的方法。
该方法的原理是物质在特定波长的红外光照射下，吸收特定的波长，产生特定的振动谱带。
通过对红外光谱的测定和比对，可以确定物质的功能基团、官能团以及化学键的类型和位置，从而研究物质的组成、结构和化学性质。
三、扫描电子显微镜(SEM)扫描电子显微镜(SEM)是一种基于电子束显微技术的分析仪器。
其工作原理是在真空环境中，用电子束扫描样品表面，通过检测扫描电子的反射、散射或透射等信号，来获取样品表面的形貌、成分以及晶体结构等信息。
与光学显微镜相比，SEM具有更高的放大倍数、更高的分辨率和更大的深度。
四、X射线衍射(XRD)X射线衍射(XRD)是一种非常常用的材料分析技术，主要用于分析固体材料的结晶结构和晶体学性质。
该方法的原理是通过将物质置于X射线束中，当X射线与样品中的晶体结构相互作用时，会发生衍射现象。
通过测量样品衍射的位置、强度和形状等信息，可以确定样品的晶体结构、晶格参数和晶体定向等。
五、核磁共振(NMR)核磁共振(NMR)是一种通过检测原子核在磁场中的共振信号来进行物质分析的方法。
其工作原理是利用样品中特定原子核的性质，将其置于强大的磁场中，然后通过外加的射频电磁场来激发核自旋共振。
1、下图为金属镁粉的X射线衍射图谱（注：X射线源为Kα辐射，其平均波长为 1.5418 埃）。
查衍射卡片得知镁的（112）晶面间距为1.3663埃，问图中哪个峰是镁（112）晶面的衍射峰，计算过程。
图中高角度衍射峰有劈裂，为何？Kα辐射的波长为λ=1.5418 埃。
根据布拉格方程2d θ = λ知道：晶面间距 1.3663埃; 所以：θ=λ/20.4057; 所以θ=34.346; 所以2θ=68.69，可以知道2θ=68.7对应的衍射峰是（112）晶面的衍射峰。
劈裂是因为波长包含两个所致。
2、比较X射线光电子、特征X射线与俄歇电子的概念。
X射线光电子是电子吸收X光子能量后逸出样品所形成的光电子。
特征X射线是处于激发态的电子跃迁到低能级释放出的能量以X射线形式释放。
俄歇电子是激发态电子跳到基态释放的能量传递给相邻电子，导致相邻同能级电子逸出样品形成俄歇电子。
3、在透射电镜中，电子束的波长主要取决于什么？多晶电子衍射花样与单晶电子衍射花样有何不同？多晶电子衍射花样是如何形成的，有何应用？明场像和暗场像有何不同？简述透射电镜样品制备方法。
电子束的波长主要取决于电子加速电压或电子能量。
单晶电子衍射花样由规则排列的衍射斑点构成。
多晶衍射花样由不同半径的衍射环组成。
多晶中晶粒随机排列取向，相当于倒易点阵在空间绕某点旋转，而在倒易空间形成一组圆球，圆球的一定截面形成圆环。
应用可用于确定晶格常数。
明场像是直射电子形成的像；暗场像是散射电子形成的像。
间接样品的制备：将样品表面的浮凸复制于某种薄膜而获得的。
直接样品的制备：（1）初减薄-制备厚度约100-200的薄片；(2)、从薄片上切取直径3的圆片；（3）预减薄—从圆片的一侧或两侧将圆片中心区域减薄至数;(4)终减薄。
4、简述用于扫描电镜成像的常用信号电子种类。
波、能谱仪的工作原理是什么？比较两种谱仪进行微区成分分析时的优缺点。
1、背散射电子；是指被固体样品中的原子核反弹回来的一部分入射电子。
