004.预制桩基础施工中的测量控制

  • 格式：pdf
  • 大小：1.55 MB
  • 文档页数：2

第3期 矿山测量 如.32009 年 6 月…麗請乂只丫训.1狐 2009过〇1： 10. 3969 /] 158^ 1001 ~ 358^ 2009 03 021预制桩基础施工中的测量控制汪亮(徐州矿务集团长城基础工程有限公司’江苏徐州221000^摘要:在预制粧〔锤击桩〉施工中，作好测量控制工作是极其重要的环节，是保证施工质量的重要手 段。文中根据多年的实践经验，阐述了在预制粧施工环节中应采取的测量工作和方法，包括建立控 制网、施工测量、验收等。关键词:预制粧；测量控制；复测复算；质量控制中图分类号:1622 文献标识码：6 文章编号：1001 - - 0055 - 02近年来，随着矿区的飞速发展，在建筑基础工程 中，只要地质条件及设计承载力许可，预制粧工艺以 它施工工期短、对环境影响小、成粧质量直观可靠且 易于控制等诸多优点而备受业主及设计方青睐。本 文根据自己长期的测量工作实践，以及多年参与预 制桩工程项目施工经验，提出施工环节中测量控制 及复测检核的方法步骤，供同行参考。1设置测量控制网1. 1建立控制网施工前，首先要根据建设单位及设计院、监理公 司提供的不少于2点1方位的测量基准点起始点^ 和高程基准点（引入水准点―）,采用全站仪或了2 级经纬仪和0 53级水准仪精确建立施工场区平面控 制网及高程控制网。为了保证在施工过程中控制点 不易被破坏，其位置应在打粧区边缘20爪以上并不 少于4点。控制网建立以后须报测量专业监理工程 师复测验收并加以保护，同时绘制测量成果图备案。 1.2控制点保护控制点采用边长10咖的木粧，进入土中深度 大于50咖,控制点观测定位后，木粧周围要用素砼 浇筑加固，并在控制点周围做醒目标志，以防破坏。1 ^ 3控制网复检在施工过程中，要定期利用测量基准点对现场 建立的测控网进行校核，一般每10天一次，以确保 施工测量精度，避免积累误差。由于施工中打桩产 生挤土效应，粧位放线以及粧位复测均采用较远处 的控制点监控。2施工测量2.1粧位测放及验收按照粧位平面布置图及测量控制网点准确施放工程粧粧位。为防止土体推移影响，须分区施放粧 位。原地面抬升较大(超过20㈤)时应采用逐桩施 放的方法，以确保粧位准确性。经自检无误后，报测 量监理工程师验收。2.2粧位监测为保证粧位的准确，须坚持做到插粧前复测、打 粧过程中监测和打粧后实测的“三测”原则，保证沉 粧粧位准确。2.3垂直度控制在打粧过程中，粧的垂直度要通过桩插位后用两台 经纬仪监测。监测时，两台经纬仪架设要与粧架成90。 角。校正顺序应遵循先架后粧”原则一即先校正粧 架垂直度，然后校正粧垂直并保持粧与粧架相平行，粧 打入时允许偏差应不大于0.5^节长。2.4粧顶标高控制打桩前，要先在桩身上提前画好1爪的刻度线， 最上节粧头2爪处要画2：^刻度线（如需送粧，则 在送粧器上刻画〉，粧下沉至接近设计标高时，不可 过早停锤，桩顶标高应控制在±5如果贯入度在 粧达到粧顶标高时依然很大，应先停止打粧，然后会 同设计、监理及建设单位共同研究解决，并及时做好 贯入度记录。3验收工作3^ 1粧位允许偏差粧位允许偏差见表1。3.2中间验收施工中对每根粧都应进行中间验收，验收时要 由业主或监理指派专人参加。中间验收的内容包 括:粧身的外观尺寸、插粧时的倾斜度、粧的位移和 粧顶标高等。55@ 1994-2010 '打31 ^160(^0^10 只0^56‘ 八11 [她15 拉中；撕撕见乃

过矿山泖丨量2009年6月表1桩位允许偏差项次项 目允许偏差（邡邡〕1盖有基础梁的桩：①垂直基础梁的中心线②沿基础梁中心线100 +01 01^ 150 +01 01^2桩数为1~3根桩基中的桩1003桩数为4 ~ 16根桩基中的桩12桩径或边长4桩数大于16根桩基中的桩：①最外边的桩13桩径或边长②中间的桩12个桩径或边长5桩的垂直度他 507。注：只为施工现场地面标高与桩顶设计标高的距离做好中间验收的同时，还要在以下方面跟踪检 查:对桩位的复查、送桩时桩位移的复查、送桩完毕 后粧顶的实际标高测查。3.3竣工验收竣工验收应在基坑开挖垫层浇筑好，轴线施放完成后，由监理工程师组织甲方、施工单位等共 同进行，应按照《建筑地基基础工程施工质量验 收规范一2002〉检验实测粧的位移及 桩顶标高，编制桩位和高程偏差表，绘制竣工图， 并提交竣工资料。4小结在预制粧施工过程中，测量控制是极其重要的 工作环节，控制质量的严与疏会直接反映出工程质 量的优与差。因此，测量人员在施工中一定要克服 怕麻烦的思想，严把质量关。只有严格测量控制才 能达到施工质量控制的目的。作者简介:汪亮〔1963 -〉，男，江苏徐州人，助理工程师，现在 徐州矿务集团长城基础工程有限公司从事测量工作。败稿日期:2009 ^ 02 - 16〕

〔上接第54页〕4结语树木测量从技术角度看，其使用的技术方法手 段并不复杂，而且难度不大。但是，我们可以从这些 工作中获得三点启示:一是从测绘行业角度看，树木 测量拓宽了测绘服务的领域，开辟了 一项新的测量 项目，对我国绿化和古树名木保护提供了测量的技 术支持，同时也向测绘管理部门和测绘标准、法律制 定部门提出了新的研究课题。二是从城市规划行业 角度看，树木测量将在城市建设、城市绿化、珍贵树 木保护等方面发挥重要作用，并为城市建设、城市绿 化提供科学依据。三是从重大工程实施角度看，随 着我国环保要求的提高，树木测量将为公路、铁路等 重大工程的设计、建设审批提供有力的检核依据，避 免了施工中对名贵树种和受保护林木的乱砍乱伐， 将大大减少树木被毁事件的发生。参考文献：【1】香港法例发文字号1937年第11号，香港林区及郊区条例【8】1 1937.7【2】香港特別行政區政府府康乐及文化事务署，古樹名木 冊[^] 1 香港：2004^【3】香港特別行政區政府府屋宇署、地政总署、规划署联 合作业备考第3号，重组土地及建筑发展项目的批核 程序【8】1【4】？罗茨等著1森林资源清查翻译组译:森林资源清查 [^】1北京:中国林业出版社，19861 【5】香港特別行政區政府地政处作业备考第8/2002号，为 私营项目申请砍伐树木或移植树木【8】1 【6】鄧萱祥著，香港樹木V】，香港：丨969,【7】中國科學院華南植物研究所、香港漁農自然護理署、香 港植物標本室編著1香港植物名錄^香港特別行 政區政府漁農自然護理署刊物第一號〔增訂本〕，2001-作者简介:刘敏0963 -〕，浙江余姚人，高级工程师，1983年 毕业于浙江大学。主要从事08数据编辑、建库的工艺研究 和相关程序的开发工作。败稿日期:2009 ^ 01 ― 12〕

56^ @ 1994-2010 八。3加瓜化啦。己1 ^160(^0^10户沾1础1。吕只0奶6‘八11『妙【5『656巧6土 6枕口丨//研研研‘⑶

坟

合集下载

桩基施工测量施工方案

桩基施工测量施工方案

桩基施工测量施工方案

一、引言

桩基施工是土木工程中重要的一环，其质量直接关系到工程的安全性和稳定性。而在桩基施工中，测量工作则是至关重要的一部分，它直接影响着桩基工程的准确性和稳定性。本文将介绍桩基施工测量的方案，包括前期准备、测量准备、测量方法和注意事项等方面内容。

二、前期准备

在进行桩基施工测量前，需要进行充分的前期准备工作。首先是了解工程图纸和设计要求，明确测量的具体要求和精度要求。其次是准备好各种测量仪器设备，包括全站仪、测距仪、水准仪等。同时，要做好人员配备，确保具备足够的测量人员和技术人员。

三、测量准备

在进行桩基施工测量前，需要做好以下准备工作： 1. 搭建好测量控制网，确定好各个控制点。 2. 根据工程要求，确定好测量的具体范围和位置。 3. 使用适当的测量方法和仪器，确保测量的准确性和稳定性。

四、测量方法

在桩基施工测量中，常用的测量方法包括： 1. 静态测量法：利用全站仪进行高程和水准测量。 2. 动态测量法：利用测距仪进行桩基位置的测量。 3. 视觉测量法：通过观测目视标志物来确定桩基位置。

五、注意事项

在进行桩基施工测量时，需要注意以下事项： 1. 确保测量仪器设备的准确性和稳定性。 2. 注意测量环境的变化，避免受到外部因素的干扰。 3. 测量过程中要注意安全，避免发生意外情况。 4. 测量数据及时记录和整理，确保数据的准确性和可靠性。

六、结论

桩基施工测量是桩基工程中不可或缺的一部分，准确的测量工作直接关系到工程的质量和安全性。只有做好前期准备、测量准备、选择合适的测量方法并注意事项，才能保证桩基施工测量的准确性和可靠性，最终确保工程的顺利进行和质量保障。 以上是关于桩基施工测量方案的介绍，希望能为相关工程人员提供一些参考和帮助。

桩基检测控制要点

桩基检测控制要点

桩基工程质量控制要点

一、施工测量

（一）桩位放线测量

1、根据甲方书面提供座标控制点，用全站仪测量，将每个桩位布设于实地。为避免施工现场破坏，在校核控制轴线准确无误后，将控制轴线延伸至建筑物以外的地面上加以固定，以便施工中使用。

2、根据桩位设计图纸与轴线关系，计算出每个桩位的理论坐标（假定坐标系），用全站仪测量放出桩位，桩位用醒目标记标识，以防施工中丢失。

3、桩位整体放出后，根据桩与桩之间的关系，桩与轴线的关系及轴线与轴线的关系，进行整体校核和局部校核，无误后方可进行施工。

4、以上一切平面测量工作，均要求在工程测量规范要求的范围内进行。

（二）水准测量

根据建设单位书面提供的水准点，使用水准仪测量出施工场地桩位的自然标高，通过计算，严格按照图纸的设计标高控制桩顶、桩底标高。

（三）以上测量过程，应在现场监理人员的监督下进行，测量资料经整理汇总后，报送监理单位审批。

（四）技术保证措施

1、测量放线所用仪器经检验合格后方可使用。

2、本工程的测量放线由项目部测量技术人员统一进行布放， 并对整个放线质量负主要责任。

3、测量放线前，应会同甲方、监理方、设计方对图纸中各部位尺寸进行汇审和认定。

4、测量放线的精确性必须达到施工设计和测量规范要求。

5、在测放完桩位和钻机就位时，应对桩位进行复核，偏差应满足设计要求。

二、灌注桩施工

采用旋挖钻机钻孔、清孔、成孔的施工工艺，半孔泥浆护壁，水下混凝土灌注成桩工艺，确保清孔后桩底沉渣小于100mm，以保证灌注桩承载力要求和工程质量。

（一）成孔

1、测放桩位：

首先由控制点或控制轴线确定桩位，桩位允许偏差10mm。放线结束后会同总包单位管理人员及监理共同验线，验证无误并签字认可后方可进入下一步工序施工。

2、钻机就位：

旋挖钻机根据自身的行走系统和调整系统，选择最佳就位位置，调整钻杆垂直度等参数，确保垂直度和桩位偏差符合设计要求。误差不超过2cm，检查无误后，方可进行施工。

桩基施工中的测量与定位技术

桩基施工中的测量与定位技术

桩基施工中的测量与定位技术

在土木工程中，桩基施工是非常重要的一项工作，并且在建设过程中经常会遇到一些复杂的地质和土壤条件。为了确保桩基施工的质量和稳定性，测量与定位技术起到了至关重要的作用。本文将介绍桩基施工中常用的测量与定位技术，并讨论它们的应用与优势。

在桩基施工中，首先需要确定桩基的位置和方向。传统的方法是使用全站仪进行测量，通过水平仪和垂直仪分别测量水平和垂直方向的角度，然后计算出桩基的坐标和方向。然而，这种方法需要在不同的位置移动全站仪进行测量，测量过程中容易受到地形、环境和人为误差的影响。因此，近年来人们开始采用更先进的仪器和技术来提高测量的精度和效率。

一种常见的测量与定位技术是全球定位系统（GPS）。GPS利用卫星信号测量接收器与卫星的距离，并计算出接收器的位置和方向。相比传统的测量方法，GPS具有不受地形和环境限制、快速定位、高精度等优势。在桩基施工中，可以使用GPS测量桩基的坐标和方向，减少了传统测量的人为误差，并且可以实时监控施工过程中的偏差，及时纠正。

除了GPS，激光雷达也是一种常用的测量与定位技术。激光雷达可以通过发射激光束并接收返回的反射信号，精确测量物体的距离和方向。在桩基施工中，可以使用激光雷达测量桩基的高度和方向，并与设计要求进行比对。激光雷达具有高精度、无接触测量和快速测量的特点，能够有效地提高测量和定位的准确性和效率。

另外，无人机技术也被广泛应用于桩基施工中的测量与定位。无人机可以搭载多种传感器，如摄像机和激光测距仪，实现对桩基的高度、位置和方向进行快速、准确的测量。与传统的人工测量相比，无人机技术能够节省人力、时间和成本，并且可以获取到更广阔的区域和复杂地形的数据。此外，无人机还可以进行实时监测和数据处理，为施工过程中的决策提供有力的支持。 总结起来，桩基施工中的测量与定位技术在提高施工质量和效率方面发挥了重要作用。传统的全站仪测量方法虽然仍然广泛应用，但近年来新兴的技术如GPS、激光雷达和无人机等正在逐渐取代传统方法，成为主流。这些先进的技术具有高精度、快速测量和实时监测的优势，可以提供更准确的测量和定位数据，帮助工程师更好地进行桩基施工和监控。

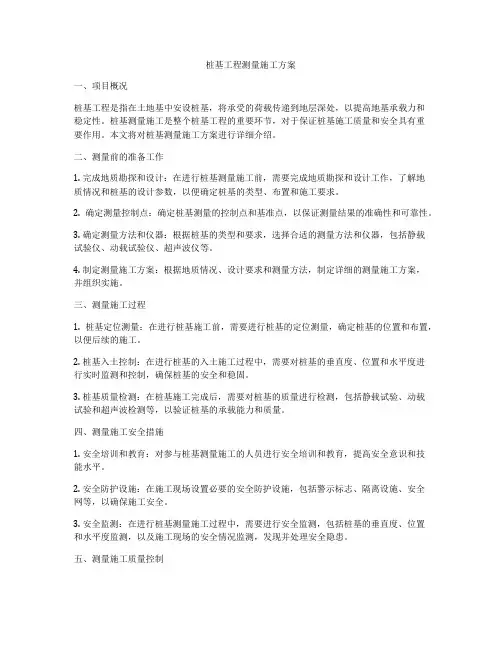

桩基工程测量施工方案
