桩基础工程 现场图片

二：桩承台基础施工方法1.开挖基坑2.浇筑垫层混凝土3.在垫层上弹出轴线和基础边线，按顺序摆放并绑扎钢筋网片；摆放钢筋；基础钢筋网片4.搭设模板；独立基础第一阶模板；独立基础第二阶模板5．插柱筋，搭设模板支撑6．浇筑混凝土7．养护8．拆模三、施工准备：1、组织有关人员学习《建筑地基基础工程施工质量验收规范》GB50202——2002施工与质量验收规范》，对特殊工种操作人员进行培训和技能考核，必须坚持持证上岗。

2、工程部负责编制桩承台工程施工方案，并对施工班组进行技术交底，班组长负责对操作工人进行技术交底。

3、所用材料必须符合有关技术标准规定，使用前必须严格审核所选用材料的出厂合格证和试验报告，并送往试验室进行验证，合格材料才可使用，不合格的材料一律清除出场。

4、场地及水电的准备：整理施工所需场地；清查安装主要的施工机具，保证其工作状态良好；安装好施工现场所需水电供应设施；准备施工所需用的材料，并作好维护工作，避免受到污染；合理组织施工，做到责任明确，分工合理5、认真熟悉图纸和有关技术资料以现行设计，施工验收规范，进行图纸自审，把图上问题解决在施工前。

四、施工工序：承台施工工序主要为：测量放样、基坑开挖、凿桩头封底、垫层浇筑、钢筋安装、模板安装、浇筑砼、砼养护、拆模、承台回填。

五、承台基础施工方案：1、基坑放样根据承台平面尺寸及开挖深度、预留工作面宽度、集水沟宽度、汇水井设置、地下水埋深、机具布置等确定基坑开挖的尺寸。

具体步骤为：根据承台及基坑底平面尺寸，将基坑底平面轮廓线测设到原地面上；沿地面上的基坑平面轮廓线的四条边方向进行断面测量；确定开挖边桩，按照下挖深度确定放坡的宽度；将开挖边桩测设到地面上，并撒上白灰线连结各边桩，此封闭线即为开挖边线。

2、基坑开挖根据本工程地质情况，基坑开挖均采用无支护加固坑壁的形式。

基坑采用反铲挖掘机开挖，自卸车配合运输。

基底平面尺寸按基础平面尺寸四周各边增宽50cm-100cm，以便在基础底面外安置模板及设置排水沟和集水坑之用。

灌注桩泥浆护壁施工法平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位（钻机位置的偏差不大于2cm）→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。

泥浆：钻孔泥浆由水、粘土(膨润土)和添加剂组成。

具有浮悬钻渣、冷却钻头、润滑钻具，增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止坍孔的作用。

泥浆太稀，排渣能力小、护壁效果差；泥浆太稠会削弱钻头冲击功能，降低钻进速度。

清孔：在钻孔达到设计要求深度后，应对孔深、孔位、孔形、孔径等进行检查。

在终孔检查完全符合设计要求时，应立即进行孔底清理，避免隔时过长以致泥浆沉淀，引起钻孔坍塌。

对于摩擦桩当孔壁容易坍塌时，要求在灌注水下混凝土前沉渣厚度不大于30cm；当孔壁不易坍塌时，不大于20cm。

对于柱桩，要求在射水或射风前，沉渣厚度不大于5cm。

清孔方法是使用的钻机不同而灵活应用。

通常可采用正循环旋转钻机、反循环旋转机真空吸泥机以及抽渣筒等清孔。

其中用吸泥机清孔，所需设备不多，操作方便，清孔也较彻底，但在不稳定土层中应慎重使用。

其原理就是用压缩机产生的高压空气吹入吸泥机管道内将泥渣吹出。

（1）塌孔预防措施：根据不同地层，控制使用好泥浆指标。

在回填土、松软层及流砂层钻进时，严格控制速度。

地下水位过高，应升高护筒，加大水头。

地下障碍物处理时，一定要将残留的砼块处理清除。

孔壁坍塌严重时，应探明坍塌位置，用砂和粘土混合回填至坍塌孔段以上1—2m处，捣实后重新钻进。

（2）缩径预防措施：选用带保径装置钻头，钻头直径应满足成孔直径要求，并应经常检查，及时修复。

易缩径孔段钻进时，可适当提高泥浆的粘度。

对易缩径部位也可采用上下反复扫孔的方法来扩大孔径。

（3）桩孔偏斜预防措施：对已偏斜的钻孔，控制钻速，慢速提升，下降往复扫孔纠偏。

钢筋笼的上浮钢筋笼上浮的预防措施：严格控制砼质量，坍落度控制在20±2cm，砼和易性要好。

导管在砼内埋深规范控制在2-6m之间。

灌注桩基础工程施工一、人工挖孔灌注桩（一）人工挖孔灌注桩构造要求人工挖孔灌注桩是用人工挖土成孔，灌注混凝土成桩；挖孔扩底灌注桩，是在挖孔灌注桩的基础上，扩大桩底尺寸而成，这类桩由于其受力性能可靠，不需大型机具设备，施工操作工艺简单，在各地应用较为普遍，已成为高层建筑大直径灌注桩施工的一种主要工艺形式，其特点是：单桩承载力高，结构传力明确，沉降量小，可一柱一桩，不需承台，不需凿桩头；可作为支承、抗滑、锚拉、挡土等；可直接检查桩直径、垂直度和持力土层情况，桩质量可靠；施工机具设备较简单，都为工地常规机具，施工工艺操作简便、占场地小；施工无震动、无噪声、无环境污染，对周围建筑物无影响；可多桩同时进行，施工速度快，节省设备费用，降低工程造价；桩成孔工艺存在劳动强度较大，单桩施工速度较慢，安全性较差等问题，但可通过采取技术措施克服；适用于桩直径800mm以上，无地下水或地下水较少的黏土、粉质黏土，含少量的砂、砂卵石、礓结石的黏土层采用，特别适于黄土层使用，深度一般为20m左右；可用于高层建筑、公用建筑、水工结构（如作为支承、抗滑、挡土、锚拉桩等）。

对有流砂、地下水位较高、涌水量大的冲积地带及近代沉积的含水量高的淤泥、淤泥质土层不宜采用。

挖孔桩直径d为800～2000mm，最大直径可达3500mm；桩埋置深度（桩长）一般在20m左右，最深可达40m。

当要求增大承载力，底部扩底时，扩底直径一般为1．3～3．0d，最大可达4．5d，扩底直径大小按∶h＝1∶4，进行控制。

一般采用一柱一桩，如采用一柱两桩时，两桩中心距应不小于3d，两桩扩大头净距不小于1m，在不同一标高时，应不小于0．5m。

桩底宜挖成锅底形，锅底中心比四周低200mm，根据试验，它比平底桩可提高承载力20％以上。

桩底应支承在可靠的持力层上，支承桩大多采用构造配筋，配筋率以0．4％为宜，配筋长度一般为1／2桩长，且不小于10m；用做抗滑、锚固、挡土桩的配筋，按全长或2／3桩长配置，由计算确定。

1.1基础桩、抗拔桩施工1.1.1施工方法及流程本工程施工拟采用旋挖钻孔工艺成孔、水下灌注砼成桩。

旋挖工艺钻孔具有施工速度快，钻孔垂直度精度高，自动化程度高，不使用电力等特点。

同时该工艺泥浆用量少，钻孔出土主要以渣土形式存放，便于清除运输，与其它钻孔工艺比较可以节约大量的泥浆运费，有利于环境保护。

施工工艺总流程如下：深的木桩签字认证后，方可施工。

在施工作业面以外布置控制桩，以便对桩位进行复核。

（4）地下障碍物处理施工前要求业主提供施工场地地下管线详图，包括雨污水管道，上下水管道，煤气管道，电信管道，场地内是否有人防，旧楼房基础，发现不明管线后向现场工程师汇报，请到现场了解情况，得到允许后才能处理。

暂时不能处理的障碍物，请设计和甲方驻地工程师协调。

（5）埋设护筒钻孔前应在测定的桩位，准确埋设护筒，护筒高2.0～3.0m，并确保护筒底端坐在原状土层。

准确固定钻孔位置，隔离地面水，稳定孔口土和保护孔壁不塌，以利钻孔工作进行。

采用钢护筒，护筒直径大于设计桩径10cm，护筒顶标高应高于工作面20～30cm，并确保护筒壁与水平面垂直。

护筒定位时应先对桩位进行复核，然后以桩位为中心，定出相互垂直的十字控制桩线，并作十字栓点控制，挖护筒孔位，吊放入护筒，同时用十字线校正护筒中心及桩位单位，使之重合一致，并保证其护筒中心位置与桩中心偏差小于2cm。

2旋挖钻机护壁泥浆为根据现场成孔情况，如塌孔较为严重，为保证成孔质量，则考虑采用现场配制旋挖钻机钻进泥浆的施工方法。

（1）泥浆材料的选定水：取用自来水；膨润土：钠膨润土或粘土；纯碱：食用碱羟甲基纤维素CMC，易溶高粘。

（2）泥浆性能指标3施工桩长确认施工应仔细分析桩所处勘察剖面位置，对设计的桩长进行核实，以确保设计要求的深度。

1.1.3基础桩、抗拔桩成孔1 钻孔施工（1）施工顺序为防止桩之间施工时窜孔，桩基施工时采取间隔施工顺序。

相邻两钻孔施工时距离不小于四倍桩径，或最少时间间隔不小于24小时。

1.桩基础施工工艺总结1.1 桩基础成孔施工工艺1.1.1 工程概况1）概述杭州湾跨海大桥Ⅱ合同包括北航道桥和北侧高墩区引桥下构，全桥共计152条钻孔灌注桩基础，每墩设计均为摩擦桩群桩基础，其中主墩桩基础每墩为26根，桩径φ280cm，桩底标高为-125.8m，平均桩长125m；辅墩桩基础每墩14根，桩径φ250cm，桩底标高为-90.0m，平均桩长90m；边墩桩基础每墩8根，桩径φ250cm，桩底标高为-97.0m，平均桩长96m；高墩区引桥桩基础每墩8根，桩径φ250cm，B1#~B3#墩桩长90m，B4#~B7#墩桩长95m。

其中主墩桩底进入粉砂、细砂（○11土层）层深度平均为3.0m。

2）工程地质北航道桥工程区段基岩面标高为－180m～－190m。

钻孔揭露均为第四系松散沉积物，地质复杂，桥位处海底地形平坦，覆盖层很厚，地层岩性分布比较均匀，受涨落潮水的影响，冲淤交互进行。

桥位区的详细地质情况见《工程地质勘察报告》第二册。

其代表性地质情况如下表：桥位处水深流急、潮差大，受台风等不良天气影响频繁，对工程建设组织和安全带来不利的因素，增大了工程施工的难度。

为提高桩侧摩阻力，须加快成孔成桩进度及在保证成桩质量的前提下减少泥皮厚度，因此对钻机的性能、泥浆的配制及成桩操作等施工技术和工程管理方面都提出了更高的要求。

粉细砂土层对钻孔泥浆的影响和破坏较大，松散的粉细砂土层很容易导致塌孔；粘土层容易引起糊钻和蹩钻现象；在淤泥质亚粘土中钻进极易造成缩孔、缩径、塌孔等现象的发生。

1.1.2桩基础钻孔施工设备人员安排针对桩基桩径大（φ2.5m~2.8m）、桩长较长（90m~125m）、地质情况复杂以及潮差大的特点，本工程采用GW-35/KP-3500/ RC-300型全液压回转钻机和GW-26型回旋钻机成孔施工。

其中B10#墩采用3台KP-3500钻机及1台RC-300钻机进行桩基础钻孔施工，B11#墩采用3台GW-35钻机及1台GW-26钻机进行桩基础钻孔施工，而GW-26钻机主要用于钢护筒内扫孔施工。

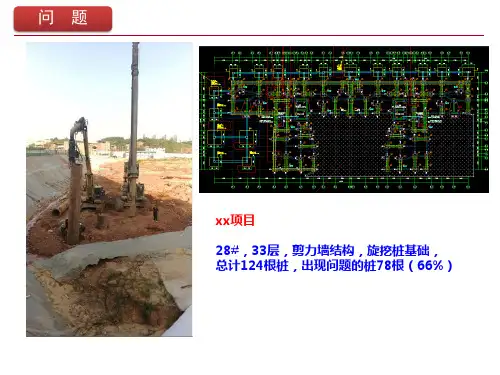

一、旋挖成孔灌注桩基施工本工程桩基础采用旋挖机械成孔灌注桩，共配置8台SR200D旋挖钻机。

1、旋挖桩施工流程旋挖桩的施工工艺流程见下图。

2、旋挖桩施工方法（1）测量放线定位复核建设单位提供的测量控制点符合要求后，测放出各桩桩位，拼装好桩架就位。

根据预先测设的测量控制网（点），定出各桩位中心点。

双向控制定位后埋设钢护筒并固定，以双向十字线控制桩中心。

开钻前必须先校核钻头的中心是否与桩位中心重合。

在施工过程中还须经常检测钻具位置有无发生变化，以保证孔位的正确。

（2）钢护筒埋设：护筒有定位、保护孔口和维持液（水）位高差等重要作用，可采用打埋和挖埋等设置方法。

当挖埋时，护筒与坑壁之间用粘土填实。

护筒埋设深度根据地质情况而定，一般为2.5~3.0m，要求高于地面50cm。

（3）挖土（岩）成孔旋挖钻机的钻进工艺采用静态泥浆护壁钻斗取土的工艺，是一种无冲洗介质循环的钻进方法，但钻进时为保护孔壁稳定，孔内要注满优质泥浆(稳定液)。

旋挖钻机工作时能原地做整体回转运动。

旋挖钻机钻孔取土时，依靠钻杆和钻头自重切入土层，斜向斗齿在钻斗回转时切下土块向斗内推进而完成钻取土；遇硬土时，自重力不足以使斗齿切入土层，此时可通过加压油缸对钻杆加压，强行将斗齿切入土中，完成钻孔取土。

钻斗内装满土后，由起重机提升钻杆及钻斗至地面，拉动钻斗上的开关即打开底门，钻斗内的土依靠自重作用自动排出，钻杆向下放关好斗门，再回转到孔内进行下一斗的挖掘。

在成孔过程中要根据土层情况及时注入泥浆护壁，同时合理调节泥浆的比重，成孔应连续进行不得中断，在停机时，应保持孔内水位的高度泥浆比重及粘度符合规范要求，以防坍孔。

在土层中成孔时，采用一般锥形桶斗齿取土，穿透土层后，更换带挖掘机斗齿的钻头掘进，一直致达到设计要求的深度方可终孔。

成孔时须及时填写施工记录，在土层变化处捞取渣样，判明土层，以便与地质剖面图核对，达到设计岩面后，及时取样鉴定。

成孔时要依据土层情况，控制进尺速度，为确保孔的垂直度符合设计要求，须保持桩机平整、加强检查、勤检勤纠。

钻孔灌注桩基础施工技术要点和注意事项钻孔灌注桩是采用不同的钻孔方法,在地层中按照要求形成一定形状(断面）的井孔,达到设计标高后，将钢筋骨架吊入井孔中，再灌注混凝土,成为桩基础的一种工艺.1、钻孔的方法和原理可以分以下几种：螺旋钻孔、正循环回转钻孔、反循环回转钻孔、潜水钻机钻孔、冲抓钻孔、冲击钻孔、钻斗钻成孔.2、施工准备钻孔场地应清除杂物、换除软土、平整压实.场地位于浅水、陡坡、淤泥中时，可采用筑岛、或用枕木或型钢等搭设工作平台.当位于深水时,可插打临时桩搭设固定工作平台，在钻孔平台上拼装钢护筒导向架，采用起吊设备插打水中墩钢护筒。

工作平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。

3、埋置钢护筒护筒的作用：固定桩孔位置，保护孔口，防止地面水流入；l增加孔内水压力，防止塌孔，成孔时引导钻头的方向。

护筒的制作要求:护筒通常采用钢筋混凝土和钢制两种，视具体情况而定。

钢护筒厚4~8mm，钢筋混凝土护筒厚8~10cm 。

护筒上部设1～2个溢浆孔；护筒的内径比钻孔桩设计直径稍大。

用回转钻机钻孔的宜加大20~30厘米；用冲击钻和冲抓钻钻孔的宜加大30～40厘米。

护筒的埋设要求：钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒；埋设护筒可采用挖埋或锤击、振动、加压等方法;埋置深度一般情况为2—4米，特殊情况应加深;护筒顶端高程应满足孔内水位设置高度的要求.△埋设钢护筒(1)水中墩钢护筒在钻孔平台上拼装钢护筒导向架，测量放线定桩位→对接钢护筒→整体起吊钢护筒入水→调整护筒倾斜度及位置缓慢入床至稳定→安装震动打桩锤振动下沉→安装钻机开始水上钻孔桩施工。

在钢护筒振动下沉过程中要精确定位、跟踪监测、调整，满足规范要求，保证钻孔桩施工顺利进行。

钢护筒采用厚度为4～12mm的Q235钢板卷制,护筒内径应比桩直径大20—40cm.钢护筒在车间分节制造，在平台对接后整体下沉，下沉中随时用木楔在导向架与护筒之间调整偏差，护筒底口要求到达卵石层顶面。

7.2.3 钢构柱及立柱桩基础施工（一）、施工工艺钢构柱主要包括钢立柱和立柱桩两部分，上部钢立柱为钢构件，下部立柱桩为钢筋混凝土钻孔灌注桩基础，施工工艺如下：钻架定位→钻孔→第一次清孔→测孔深→安放钢筋笼→固定安放格构柱→下导管→第二次清孔→测孔深（合格后）→钢构柱中心线较正→灌注砼→钻机移位1、立柱桩施工1.1、测量控制方法根据施工图纸及现场导线控制点，使用全站仪测定桩位，根据地质情况直接定点或打入木桩定点，并以“十字交叉法”引到四周作好护桩点。

1.2、护筒埋设据桩位标志，开挖护筒孔，护筒直径比设计孔径大20cm，护筒高度不小于1.8m。

放入护筒后，护筒孔坑内再次精放桩位点，吊线锤校验垂直度，校正护筒位置和垂直度并固定，护筒与坑壁之间用粘性土夯填实，确保护筒位置的持久准确及稳定。

护筒应使用钢护筒，能承受地面附加荷载产生的侧压力，根据工程地质，护筒直径比设计孔径大20cm，埋设深度应不小于1.5m，护筒宜高于地面30cm，防止地表水流入；放入护筒后，护筒孔坑内再次精放桩位点，吊线锤校验垂直度，校正护筒位置和垂直度并固定，护筒与坑壁之间用粘性土夯填实，确保护筒位置的持久准确及稳定，护筒中心位置偏差不得大于30mm。

1.3、钻进成孔成孔开始前应充分做好准备工作，施工过程应做好施工原始记录。

钻机定位时要求钻机安装稳固、周正、水平、安全可靠，确保在施工中不发生倾斜、移动。

保证钻塔滑轮槽缘、锤头中心和桩孔中心三者在同一铅垂线上，并且锤头中心与桩孔中心偏差不大于20mm，确保钻孔的垂直度与桩位偏差满足设计与规范要求。

护壁泥浆：根据本工程地质特点，注入口泥浆比重指标定为≤1.15，排放口泥浆比重指标为1.20～1.30，泥浆采用自然土造浆。

开孔时，应低锤密击，如表土为软弱土层，可加粘土块夹小片石反复冲击造壁，孔内泥浆面应保持稳定。

在各种不同的土层岩层中钻进时，其冲程按其参数进行。

每钻进深度4～5m验孔一次，在更换钻头前或容易缩孔处均应验孔。
