开关柜智能操显装置GCK-Y说 明 书(V2.5)南京国高电气自动化有限公司Nanjing GODGOAL Electronics Automation CO.,LTD南京国高电气自动化有限公司 GCK 系列开关柜智能操控装置V2.5南京国高电气自动化有限公司版权所有本用户手册适用于GCK-Y 型产品V2.*版本程序。
本用户手册和产品今后可能会有小的改动，请注意核对你使用的产品与手册的版本是否相符。
1 系列说明书单独成册 2015-8-28 2 3 更多产品信息，请访问：安全和注意事项危险和警告◆本装置只能由专业人士进行安装和维护。
◆对于因不遵守本手册的说明而引起的故障，厂家不承担任何责任。
触电、燃烧和爆炸的危险◆设备只能由取得资格的工作人员才能进行安装和维护。
◆对设备进行任何操作前，应隔离电压输入和切断设备的工作电源。
◆要有一台可靠的电压检测设备来确认电压是否已切断。
◆在将设备通电前，应该将所有的机械部件恢复原位。
◆设备在使用中应该提供正确的额定电压。
◆在通电前应仔细检测所有的接线是否正确。
不注意这些预防措施就有可能会引起严重损害！目 录目 录 (3)一、产品概述 (5)二、结构特点............................................5 三、技术参数............................................5 3.1 使用环境........................................5 3.2 工作电源........................................6 3.3 绝缘性能........................................6 3.4 温湿度测量......................................6 3.5 数据保存时间：..................................7 四、装置面板功能........................................8 五、装置功能注释........................................9 5.1 开关柜状态模拟显示..............................9 5.2 防误语音提示及人体感应功能.....................10 5.3 分合闸操作.....................................12 5.4 加热除湿及排风.................................12 5.5 高压带电显示及闭锁功能.........................13 5.6 通讯功能（可选）...............................13 六、参数设置...........................................14 七、安装与调试.. (17)一、产品概述CGK系列开关柜智能操显装置是根据当前高压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示控制装置。
开关柜智能操控装置使用说明书一. 产品概述RT-KZ100系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置, 可用于各种电压等级的开关柜, 包括中置柜、手车柜、固定柜、环网柜等多种柜体。
具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能, 特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面, 通过液晶屏显示出来, 同时设置了温湿度和温升的超限报警等独特功能,为同行业类似产品所不及。
并且具有 RS485通讯接口, 可与上位机的组态软件实时通讯, 使用户在值班室就能及时得到现场的开关柜状态和温湿度数据,以便统计和分析。
人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿,大大增加了装置的安全性能。
此外还具有电力参数测量,包括电流、电压、有功功率、无功功率显示等功能,给用户提供足够的信息量。
集多种功能于一身,可取代现有的许多功能单一的测控装置。
精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。
二. 主要技术指标1. 使用环境:温度 -20~+85℃,相对湿度≤ 95%RH2. 工作电压:AC220V/DC220V3. 介质抗电强度:≥ AC2000V4. 绝缘性能:≥ 100M Ω5. 抗电磁干扰性能:符合 IEC255-22的标准规定6. 温度测量范围:-20℃~+125℃,精度:±1℃7. 湿度测量范围:0~100%RH,精度:±3.0%RH8. 人体接近感应时间:≤ 3秒9. 分相电压精度:±0.5%10. 分相电流精度:±0.5%11. 有功功率精度:±1%12. 无功功率精度:±2%13. 通讯方式:RS48514. 温湿度控制:一至二路加热除湿装置,一路风机排风装置三. 主要功能1. 动态模拟图:根据用户的一次接线方式, 电压等级设置模拟图面板, 将断点部分用动态方式表示,构成实时动态指示。
第一部分TX-K7000系列智能操控装置第一章简介本章概要介绍开关柜智能操控装置的概述、型号说明、使用条件、技术参数等：1.1 概述TX-K7000系列产品是我公司最新自主研发并针对当前中压系统开关柜技术发展而设计的一种新型的模块化、智能型的操作测量显示装置。
本装置以一体化布局简易安装于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
该产品美化了面板结构，简化了现场接线，提高了安全性能，还可带RS485通讯，实现远程自动化管理。
用户选用时只要提供一次方案图即可。
1.2 型号说明1.3 使用条件1．户内使用，并且室内通风良好；2．海拔高度：≤2km；3．环境温度：-10℃～50℃;4. 相对湿度：≤95%RH；5．大气压力：80～110kPa；6．周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。
1.4 技术参数1．电源：AC220V±10%50Hz DC110V/ 220V；2. 功耗：≤10W；3. 控制精度：温度±0.5℃湿度±3%RH；4. 人体接近感应时间：≤3秒；5. 内置音频功率：8Ω，2W；6. 高压带电指示部分：LED启辉电压（kV）：母线电压×0.15；闭锁启控电压（kV）：母线电压×0.65；7. 通讯接口: RS485(默认)；8. 抗电强度：外壳与端子之间大于AC2000V；9. 绝缘性能：外壳与端子之间大于100ΜΩ；10. 抗干扰：符合GB/T17626.8-1998标准；注：以上参数为标准配置，可以根据用户要求特制。
1.5 型号参照表1.6 功能参照表第二章 使用说明本章主要介绍开关柜智能操控装置的功能指示、高压带电、温湿度、语音提示、模拟指示等： 2.1 功能指示图功能分类表注：在固定柜中，03②、04①代表上隔离刀合/分，03①、04②代表下隔离刀合/分。
2.2 高压带电部分1. 高压回路带电时，相应高压带电相指示灯亮；闭锁指示灯亮，闭锁有效，闭锁TX-K7000系列控制输出接点断开；2. 本装置可实现强制闭锁，从而提高配套产品的防止误操作性能。
开关柜智能操控装置概述在现代工业生产和电力系统中，开关柜作为重要设备被广泛应用于控制电力传输和保护系统的安全稳定运行。
随着科技的不断发展，传统的开关柜操作方式已经无法满足现代化生产的需求，迫切需要智能操控装置的应用。
智能操控装置的作用开关柜智能操控装置是一种集成了传感器、控制芯片和通信模块的设备，通过采集和分析电力系统的数据信息，实现对开关柜的自动化操控和远程监控。
它可以提高设备运行效率、节省人力资源和降低维护成本，是推动电力系统智能化发展的重要组成部分。
技术特点1.远程监控：智能操控装置通过网络连接，实现对开关柜的实时监测和远程控制，使运维人员可以随时获取设备状态，及时处理故障。
2.自动化操作：根据预设的条件和逻辑，智能操控装置可以自动实现开关柜的开关、调节和故障排除，减少人为操作的干预。
3.数据分析：通过对采集的数据进行分析和处理，智能操控装置可以提供预测性维护和设备健康状况评估，为设备运行提供科学依据。
4.安全保护：智能操控装置具备多重安全保护机制，可实现对开关柜电气参数的实时监测和自动断电保护，确保设备和人员安全。
应用场景1.工业生产：在工业生产过程中，开关柜智能操控装置可以实现生产线的智能化调度和设备的远程监控，提高生产效率和保障生产安全。
2.电力系统：在电力系统中，开关柜智能操控装置可以实现对输电线路和设备的远程控制和安全管理，提高电网的可靠性和稳定性。
发展趋势随着人工智能、物联网和大数据技术的发展，开关柜智能操控装置将朝着智能化、自适应和高效能的方向不断发展。
未来，将更加注重数据化运维、智能化管理和自动化控制，实现设备之间的互联互通，为工业生产和电力系统的智能升级提供有力支持。
以上是关于开关柜智能操控装置的简要介绍，希望通过不断的技术创新和应用实践，能够为我国电力系统的智能化升级和产业发展做出积极贡献。
第一部分TX-K7000系列智能操控装置第一章简介本章概要介绍开关柜智能操控装置的概述、型号说明、使用条件、技术参数等：1.1 概述TX-K7000系列产品是我公司最新自主研发并针对当前中压系统开关柜技术发展而设计的一种新型的模块化、智能型的操作测量显示装置。
本装置以一体化布局简易安装于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
该产品美化了面板结构，简化了现场接线，提高了安全性能，还可带RS485通讯，实现远程自动化管理。
用户选用时只要提供一次方案图即可。
1.2 型号说明1.3 使用条件1．户内使用，并且室内通风良好；2．海拔高度：≤2km；3．环境温度：-10℃～50℃;4. 相对湿度：≤95%RH；5．大气压力：80～110kPa；6．周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。
1.4 技术参数1．电源：AC220V±10%50Hz DC110V/ 220V；2. 功耗：≤10W；3. 控制精度：温度±0.5℃湿度±3%RH；4. 人体接近感应时间：≤3秒；5. 内置音频功率：8Ω，2W；6. 高压带电指示部分：LED启辉电压（kV）：母线电压×0.15；闭锁启控电压（kV）：母线电压×0.65；7. 通讯接口: RS485(默认)；8. 抗电强度：外壳与端子之间大于AC2000V；9. 绝缘性能：外壳与端子之间大于100ΜΩ；10. 抗干扰：符合GB/T17626.8-1998标准；注：以上参数为标准配置，可以根据用户要求特制。
1.5 型号参照表1.6 功能参照表第二章 使用说明本章主要介绍开关柜智能操控装置的功能指示、高压带电、温湿度、语音提示、模拟指示等： 2.1 功能指示图功能分类表注：在固定柜中，03②、04①代表上隔离刀合/分，03①、04②代表下隔离刀合/分。
2.2 高压带电部分1. 高压回路带电时，相应高压带电相指示灯亮；闭锁指示灯亮，闭锁有效，闭锁TX-K7000系列控制输出接点断开；2. 本装置可实现强制闭锁，从而提高配套产品的防止误操作性能。
目录一、产品概述1二、主要技术特性22.1工作环境22.2电气参数22.3环境温湿度测量范围及测量精度22.4数据通讯22.5触头/电缆搭接头节点测温参数3三、模拟显示及主要功能说明33.1模拟指示部分43.2高压带电显示及闭锁43.3自动加热除湿控制功能53.4分合闸回路电压数值显示53.5分合闸功能53.6验电功能53.7电力参数的测量、显示63.8人体感应探头63.9智能语音防误提示功能63.10动态设置功能63.11转换开关63.12无线温度采集功能63.13告警信息液晶显示功能7四、温度无线传感器安装7五、安装及使用数明：7六、使用说明96.1按键定义介绍：96.2电源接线96.3液晶显示9七、设备指示灯说明15八、SKCD800系列智能操显装置产品选型一览表16九、温湿度传感器接线方式17十、注意事项17十一、产品订购17一、产品概述SKCD800系列装置是根据当前中压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示装置。
该系列产品具有一次动态模拟显示、分合回路完好指示、人体感应探头、高压带电指示及闭锁、温湿度数字实时显示、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、智能防误语音提示、参数设置、数字显示、验电核相功能、人体感应报警语音警示、带电提示、综合电力参数显示、无线温度采集功能、加热器断线指示报警、智能防误语音提示、自动储能选择、远程就地切换、分闸、合闸操作以及RS485 通讯接口等功能，可根据现场实际情况需要选配。
该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。
广泛用于各行业特别是电力系统中对设备工作环境温湿度要求较高及智能化较高的开关柜中。
二、主要技术特性2.1工作环境温度：-20~+70相对湿度95%RH海拔高度4500m2.2电气参数工作电源：AC 85V～240V / DC220V，频率50/60HZ。
KCK-500型开关柜智能操控装置上海欧控电气技术有限公司一、概述KCK-500型开关柜智能多参数操控装置适用于6KV至35KV户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。
除具有动态模拟指示、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、断路器手车位置指示、分合闸指示、人体感应带电提示及柜内照明、智能语音防误提示、远方/就地操作、远程通信等功能外。
二、 功能特点功能强大用于6KV至35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
不仅具有动态一次模拟图，带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸指示、预分预合闪光指示、人体感应带电提示及柜内照明、语音防误提示、远方/就地操作、远程通信等功能。
智能化采用单片机控制，与常规的开关柜状态显示器相比，增加了智能化功能。
除可显示开关分合状态外，还可对误操作作出语音提示、判断断路器手车是处于试验位置与工作位置之间还是处于柜体之外并做出指示；多种电力参数测量、RS485远程通信接口、人体感应语音提示等功能。
抗干扰能力强采用独特的抗干扰技术。
高可靠性采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点。
发光模块采用进口发光芯片，户外高亮级。
寿命长产品设计寿命30年。
量身定做根据用户不同需求，量身定作不同的功能组合。
精致美观外观设计新颖独特，做工精致美观，简化、美化了开关柜面板。
选配功能RS485通讯接口使其具备了与变/配电站其它电气设备组成联网的微机防误监控系统；亦可结合最新断路器的发展开发新一代的智能操作装置等多项扩展功能。
三、主要技术指标1．温湿度测量温度测量范围： -20～+100℃湿度测量范围： 0～99%RH温度测量精度： ±1℃湿度测量精度： ±5.0%RH2．吸收功耗电压：＜0.6VA(500V)/0.2VA(100V)电流：＜0.1VA(5A)4．过载能力电压：2倍连续电流：2倍额定连续，20倍1秒5．可编程设定编程模式： (密码)2000显示内容： 画面选择通讯： 波特率：1200/2400/4800/9600校验位：无校验位地 址：1～2476．通讯串行口： RS485(标准)通讯规约： MODBUS－RTU7．绝缘强度对象： 在输入／电源之间引用标准： IEC688－1992试验方法： AC2kV 1分钟 漏电流2mA8．人体接近感应时间：≤3秒；人体接近语音提示时间：0～29秒9．数据保存时间：≥10年10．电磁兼容（1）1.2/50-8/20us浪涌电源：4kV(1.2×50μs)I/O线：2kV（2）快速瞬变脉冲串：电源：4kV,2.5kHz I/O线：2kV, 5kHz（3）静电放电：接触放电：6kV 气隙放电：8kV（4）射频电磁场：10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)11．稳定性温度范围：－25～55℃ 温度影响：100ppm/℃12．工作条件温度：－25～＋55℃ 湿度：5～95％ 无凝露13．储藏条件温度：－40～＋85℃ 湿度：5～95％ 无凝露14．工作电源电源电压： AC 85～265V, DC100～280V 整机功耗：＜7W(节能方式：＜5W) 四、 操作指南1.盘面布局2.符号定义01：上试验位置指示 11：远方/就地转换开关02：电量测试显示 12：上工作位置指示03：加热指示 13：三相带电指示及闭锁及通讯指示 04：过热指示 14：储能指示 05：排风指示 15：语音提示 06：液晶显示界面 16：储能旋钮 07：断路器分指示 17：断路器合指示 08：按键部分 18：分/合闸转换开关 09：接地开关合指示 19：下试验位置指示 10：接地开关分指示 20：下工作位置指示另注:按键部分退出本菜单层面、返回选择菜单的上一级菜单层面 在本菜单层，向上移至选择菜单相邻的另一个项目或键入数值时作为递增的功能键在本菜单层，移至选择菜单的下层或键入数值时作为递减的功能键移至选择菜单后进入下一级菜单层面，或键入数值时作为移动光标位置以及保存设置后的参数功能键 3．菜单主菜单 二级子菜单三级子菜单密码密码管理 修改密码(出厂密码2000)通讯地址1~2471200bps2400bps 4800bps 通讯参数设定波特率 9600bps温度上限设置 温度设置 温度下限设置 湿度上限设置 系统参数设定湿度设置湿度上限设置4．操作菜单结构说明：(在阅读本节内容之前，请先仔细读懂“说明”所述)1、为了简化，本文在某些举例中，省去了“编程模式”一环。

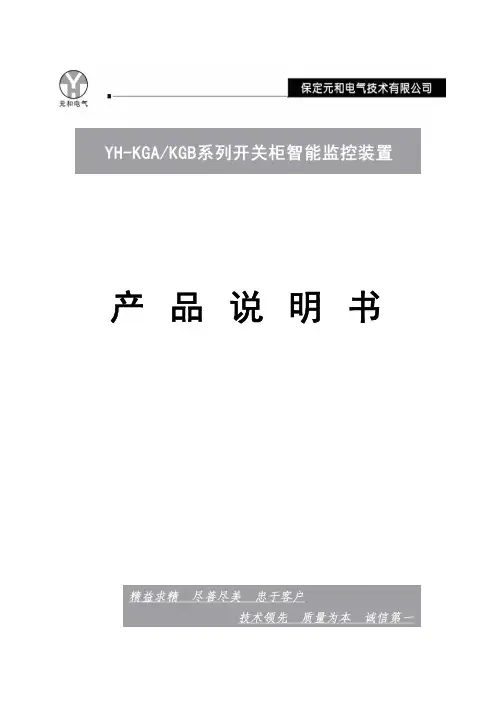

产 品 说 明 书Y H-K G A/K G B系列开关柜智能监控装置一、装置概述Y H-K G A/K G B系列开关柜智能监控装置是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。
它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、智能语音提示、高压带电指示及闭锁以及自动（手动）加热除湿控制、温度控制、超温报警指示等多功能于一体，该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。
Y H-K G A/K G B系列开关柜智能监控装置适用于户内额定频率为50H z，额定电压为6~35K V 户内各类手车式，固定式开关柜。
二、型号规格三、Y H-K G A系列功能列表功 能 功能简介 备 注开关状态指示 一次回路模拟图 断路器分/合指示；手车位置指示；接地开关分/合指示；储能指示温湿度控制 加热器加热除湿；加热器加热升温；风机排风降温；可手动启动风机，加热器；外置式温湿度传感模块高压带电指示及闭锁 选用支柱绝缘子式高压带电传感器（C G）分/合闸，远方/就地，储能，照明操作 提供分/合闸，远方/就地，储能，照明操作开关语音提示 防误提示通讯功能 R S485M O D B U S R T U格式四、Y H -K G B系列功能列表功 能功能简介备 注开关状态指示一次回路模拟图断路器分/合指示；手车位置指示；接地开关分/合指示；储能指示温湿度控制加热器加热除湿； 加热器加热升温；可手动启动加热器；外置式温湿度传感模块高压带电指示及闭锁选用支柱绝缘子式高压带电传感器（C G ）五、功能详解及技术指标⒈开关状态指示断路器合闸状态，红色01模拟条发光；断路器分闸状态，绿色02模拟条发光；工作位置触点闭合时，红色03、05垂直模拟条发光；试验位置触点闭合时，绿色04、06水平模拟条发光；手车位于试验位置与工作位置之间时，发光条03、05和04、06同时闪烁；接地开关位置触点闭合时，红色07垂直模拟条发光；接地开关位置触点断开时，绿色08水平模拟条发光；储能开关触点闭合时，黄色09指示发光，显示断路器已储能；⒉温湿度控制温湿度传感器采用盛世瑞恩传感器公司生产全数字化温湿度一体传感器，两线数字输出;壁挂式安装；测温范围：-40.0～123.8℃ 测温精度：±0.4℃测湿范围：0～100%R H测湿精度：±3.0%R H响应时间：<4s；传感器接线长度：1米温湿度控制⑴ 装置带1-2路温湿度控制；⑵ 缺省设置：温度下限：03℃；温度上限：8℃；湿度下限：85%R H；湿度上限：90%R H；排风下限：45℃；排风上限：50℃；⑶ 可手动启动风机，加热器；风机：单相A C220V，功率：30W加热器：单相A C220V，功率：150W⑷ 加热器，风机启停判据：启动加热：环境湿度>上限或温度<下限；停止加热：环境湿度<下限或温度>上限或温度>排风上限（缺省50℃）；启动风机：环境温度>上限（排风）；停止风机：环境温度<下限（排风）；⑸ 过热报警当环境温度≥60℃时，报警灯亮；⒊高压带电指示及闭锁该装置符合D L/T538-93《高压带电显示装置技术条件》高压带电传感器高压带电传感器选用C G系列支柱绝缘子式高压带电传感器；分为6K V，10K V，35K V三个电压等级；每3个高压带电传感器为一组；其输出短路电流必须达到220μA±%。
重庆跃腾电器有限公司开关柜智能操控装置1.1 精致美观重庆跃腾电器有限公司开关柜智能操控装置，外观设计新颖独特，做工精致美观，简化、美化了开关柜面板，如下图为YTCK-8700开关柜智能操控装置正面示意图所示：1.2 功能强大重庆跃腾电器有限公司开关柜智能操控装置，用于3～35Kv户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
YTCK-8700开关柜智能操作装置具有动态一次模拟图、带电显示及闭锁、多路温湿度控制、自动加热除湿显示及控制，断路器分合闸状态指示、储能指示、接地开关状态指示、小车位置指示、人体感应及柜内自动照明、语音防误提示、远方/就地操作和远程通信等功能。
1.3 智能化重庆跃腾电器有限公司开关柜智能操控装置，采用单片微机控制，大屏幕中文液晶显示全中文操作菜单，增加了智能化功能，除可显示开关分合状态外，还可判断开关小车是处于实验位置与工作位置之间还是处于柜体之外并做出指示；部分产品增加了语音防误提示功能和过热报警功能。
1.4高可靠性重庆跃腾电器有限公司开关柜智能操控装置，采用工业级电子元件，具有可靠性高，寿命长、抗干扰能力强等特点。
发光模块采用进口发光芯片，户外高亮级，寿命达170000小时。
1.5扩展空间大重庆跃腾电器有限公司开关柜智能操控装置，可具备回路电流值、电压值、开关分合闸次数、温度、湿度等数字显示、RS485通讯接口使其具备了与变电站其他电器设备组成实显的微机防误监控系统；结合最新的断路器发展开发新一代的智能操作装置等多项扩展功能。
1.6抗干扰能力强重庆跃腾电器有限公司开关柜智能操控装置，采用独特的抗干扰技术。
1.7寿命长重庆跃腾电器有限公司开关柜智能操控装置，产品设计寿命30年，保用10年。
1.8量身定做重庆跃腾电器有限公司开关柜智能操控装置，根据用户不同要求，量身定做不同的功能组合。
重庆跃腾电器有限公司开关柜智能操控装置，YTCK-8700操控装置高压带电指示内部采用双回路设计，带电指示电路和验电接口电路相互独立，面板上的验电灯测试端，配套我公司的专用验电灯插入验电孔，可方便测试此路高压是否带电。
1．概述开关柜智能操控装置功能强大，它以一体化布局配套于开关柜，简化了开关柜的面板设计，美化了面板布局。
除具有动态模拟指示、带电显示及闭锁、温湿度显示及其控制、验电核相、二次回路电压值显示、人体感应带电提示及柜内照明、语音防误提示、时间日期显示、远方/就地操作、远程通信等功能外，还具有电力综合参数测量功能，测量参数为：三相电压、三相电流、功率因数、有功功率计量、无功功率计量，使开关柜进一步智能化、网络化、数字化。
上海安科瑞型号ASD100 ASD200 ASD300功能项产品图片开孔尺寸172mm×112mm 220mm×165mm 220mm×165mm 一次模拟图标配标配标配语音提示无标配标配带电显示标配标配标配温湿度控制标配1路标配1路标配1路人体感应探头无无标配操作旋钮无可选可选主回路电力参数测无无标配量及显示RS485通讯接口无可选标配名称型号单位面价（元）备注智能开关柜操控装置ASD100 台1000 可选配C-RS485，加200元ASD200 台2900 可选配C-RS485，加200元ASD300 台4500 标配C-RS485注：智能开关柜操控装置可按上述报价的70%优惠供应。
文- 汉语汉字编辑词条文，wen，从玄从爻。
天地万物的信息产生出来的现象、纹路、轨迹，描绘出了阴阳二气在事物中的运行轨迹和原理。
故文即为符。
上古之时，符文一体。
古者伏羲氏之王天下也，始画八卦，造书契，以代结绳(爻)之政，由是文籍生焉。
--《尚书序》依类象形，故谓之文。
其后形声相益，即谓之字。
--《说文》序》仓颉造书，形立谓之文，声具谓之字。
--《古今通论》(1) 象形。
甲骨文此字象纹理纵横交错形。
"文"是汉字的一个部首。
本义:花纹;纹理。
(2) 同本义[figure;veins]文，英语念为:text、article等，从字面意思上就可以理解为文章、文字，与古今中外的各个文学著作中出现的各种文字字形密不可分。
申龙电梯7000控制柜插件说明书申龙电梯7000控制柜插件是一款先进可靠的电梯控制设备，为电梯运行提供了强有力的保障。
本文将全面介绍该插件的功能、特点以及使用方法，为用户提供指导和参考。
申龙电梯7000控制柜插件采用了最新的电子技术和控制算法，可以高效、稳定地控制电梯运行。
该插件具有以下几个主要功能：1.安全性能优异：申龙电梯7000控制柜插件采用了多重安全保护措施，如紧急停车、过载保护、电流监测等，保证乘客的安全。
同时，该插件还具备紧急救援功能，一旦发生意外情况可以立即启动相应措施，保障乘客的生命安全。
2.运行平稳静音：申龙电梯7000控制柜插件经过精心设计和优化，具有良好的运行性能。
它可以根据乘客的要求和电梯的负载状态，自动调整电梯的运行速度和加速度，使乘坐更加平稳舒适。
同时，该插件还采用了噪音隔离技术，减少了电梯的噪音和振动，保持了室内的安静环境。
3.节能环保：申龙电梯7000控制柜插件利用先进的能量回收技术，将电梯运行过程中产生的动能转化为电能并回馈给电网，提高了能源利用效率。
此外，该插件还具备自动关机功能，可以根据电梯的使用情况自动调整运行时间，减少不必要的能耗。
4.智能化管理：申龙电梯7000控制柜插件具备智能化管理功能，可与楼宇管理系统进行联动，实现远程监控和数据传输。
通过该插件，用户可以随时随地监测电梯的运行情况、故障报警和维修信息，为电梯维护提供有力的支持。
在使用申龙电梯7000控制柜插件时，用户需要注意以下几点：1.安装调试：在安装前，请确保控制柜插件与电梯的母线、信号线等连接正确，并按照说明书进行相应的调试工作。
如有需要，应请专业人员进行安装和调试，以确保电梯的正常运行。
2.日常维护：用户应定期对控制柜插件进行检查和维护，确保其正常工作。
特别是要保持插件的通风良好，避免积灰和湿气对其影响，同时注意插件内部是否出现异响和异常发热等情况，如有问题及时修复或更换。
3.注意安全：在使用过程中，用户应当遵循电梯的乘坐规范和注意事项，不要超载或超速操作。
XZ-ZCK-3100开关柜综合操控装置产品说明书保定市祥泽电气有限公司目录一、装置概述二、工作特点三、工作原理四、技术参数五、操作说明六、模拟显示图七、安装说明八、端子图九、传感器安装十、注意事项十一、典型原理接线图XZ-ZCK-3100开关柜综合操控装置一、装置概述XZ-ZCK-3100开关柜综合操控装置是本公司科研人员在充分了解国内外开关状态指示及温湿度控制装置的基础上，总结了国内外同类型产品的优缺点并自主研发的新型开关柜综合操控装置。
产品以一体化布局配套装备于开关柜上，集成了一次回路模拟图显示断路器状态、开关状态、接地刀状态、弹簧储能状态显示，高压带电指示，高压带电闭锁控制及环境温湿度控制等多种功能。
各种功能可自由组合，另外该系列产品采用了单片机技术实现对开关柜中各种元件工作状态的采集、除湿加热控制与加热回路故障诊断；可同时对两路温度和湿度信号实时测量、控制，将温湿度数据以数字形式显示；还可以根据实际温湿度测控的需要，分别进行温湿度的上、下限和回差的设置和显示，实现被测环境的温湿度自动调节；同时采用软件核准技术补偿温湿度漂移记数误差和元器件标称误差，测控精度高，安装、使用、维护简单方便。
XZ-ZCK-3100开关柜综合操控装置能够通过RS-485总线与后台监控计算机组网通信，便于实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。
XZ-ZCK-3100开关柜综合操控装置具有优异的环境耐受能力与电磁兼容性能。
独特的抗干扰技术，光电、电磁隔离，优质元器件的选用，电路部件的三防处理及严格的整机带电老化与出厂测试等措施确保了产品的长期工作可靠性。
二、工作特点XZ-ZCK-3100开关柜综合操控装置是适用于各种高、低压开关柜配套使用的一种新型多功能模拟动态显示与控制装置，具有功能完善，结构紧凑，显示形象、直观，反应灵敏、可靠的特点，能够取代安装于开关柜上的传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及除湿加热控制器等诸多元件，可减少元件数量，简化开关柜结构。
