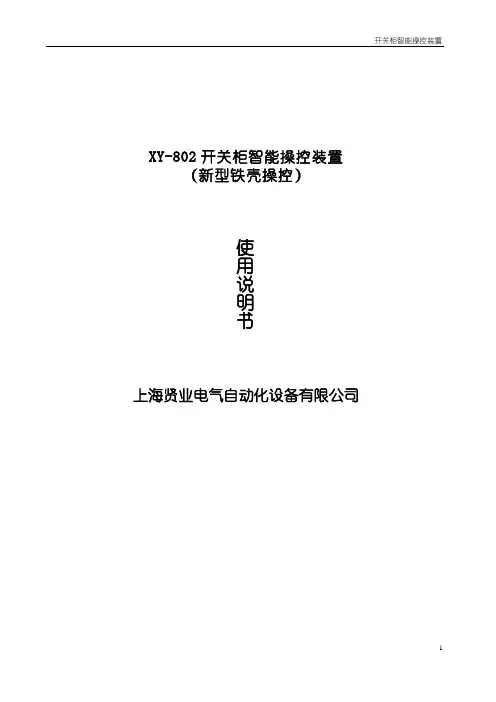

XY-802开关柜智能操控装置（新型铁壳操控）使用说明书上海贤业电气自动化设备有限公司1）电力柜进行耐高压测试时，请将仪表后端的高压带电显示输入端子（38、39、40、41号接线端）拔出。
2）接插温湿度传感器接插件时，不要野蛮拉拽，以免损坏接插件。
本仪表符合IEC255－22的标准规定，合理的仪表布线可使仪表工作更稳定可靠。
信号线应尽量短或避开动力线进行布置；如柜内电磁干扰比较严重或动力线较多时，请采用屏蔽线作为传感器线进行连接，可减少干扰。
使用净化电源供电可取得更好的工作效果。
3）严禁摔打、敲击、剧烈振动本产品，以免损坏产品内部器件；仔细核对接线，避免错误接线带来的仪表烧毁。
4）产品运输时，请采用原包装，以免造成机械损坏。
5）产品不使用时，请注意防潮；请勿堆高、重压。
6）产品出现问题时，未经许可拆卸仪表或更换仪表内部器件的，不予以保修。
7）使用本产品前，请仔细阅读本说明书内容；设计部门人员请注重阅读技术参数、电气接线图及安装与接线部分内容。
8）产品通电使用前，请务必检查供电电源的接线。
9）请妥善保管好本产品说明书，并确保交付到最终使用客户手中。
上海贤业电气XY-802数码管操控装置是根据当前中压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示装置。
该系列产品集主回路模拟指示、带电指示及闭锁、验电功能、温湿度液晶实时显示、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、智能防误语音提示、储能选择、远程就地切换、分闸合闸操作等功能于一体，可根据需要选配。
该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善并提升开关状态的指示功能和安全性能。
该产品适用于3~40KV户内的开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。
符合IEC255-22标准。
主要技术特性1. 使用环境a) 温度：周围空气温度上限为+65℃，且24h内的平均值不超过+35℃；周围空气温度下限为-40℃。
万科特高压开关柜智能操控装置说明书摘要：一、万科特高压开关柜智能操控装置概述二、主要功能与特点1.实时动态显示一次模拟图2.电力综合参数测量3.人体感应照明及提示、智能语音防误提示4.具有标准RS485 通讯接口5.温湿度显示及其控制6.高压带电显示及验电核相，高压带电闭锁控制三、应用场景与安装方式四、产品优势与特点1.显示直观、操作方便2.信息丰富、人机对话3.改善开关柜主界面的美观4.避免操作者误操作5.改善操作者劳动强度五、使用注意事项正文：一、万科特高压开关柜智能操控装置概述万科特高压开关柜智能操控装置是一种新型、多功能、智能化模拟动态指示装置，适用于3 至10KV 户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。
该装置集多功能开关模拟显示、温湿度数据显示、多参数监控于一体，为用户提供更加直观、方便、安全的操作体验。
二、主要功能与特点1.实时动态显示一次模拟图：开关柜智能操控装置能够实时动态显示一次模拟图，包括断路器储能状态、开关分合状态、小车位置判断与指示、接地开关分合状态等，方便用户了解开关柜运行状况。
2.电力综合参数测量：装置能够对三相电压、电流、功率因数、有功功率计量、无功功率计量等电力综合参数进行实时测量，为用户提供准确、实时的数据参考。
3.人体感应照明及提示、智能语音防误提示：开关柜智能操控装置配备了人体感应照明功能，能够在用户靠近时自动点亮照明，提供更好的操作视线。
同时，智能语音防误提示功能能够在用户操作过程中进行语音提示，有效避免误操作。
4.具有标准RS485 通讯接口：装置具有标准RS485 通讯接口，能够与上位机进行数据通讯，实现远程监控、数据采集等功能。
5.温湿度显示及其控制：开关柜智能操控装置能够实时显示柜内温湿度，并通过自动除湿功能保持柜内湿度在适宜范围内，确保开关柜内部设备正常运行。
6.高压带电显示及验电核相，高压带电闭锁控制：装置能够进行高压带电显示及验电核相，通过高压带电闭锁控制功能，有效防止误操作导致的安全事故。

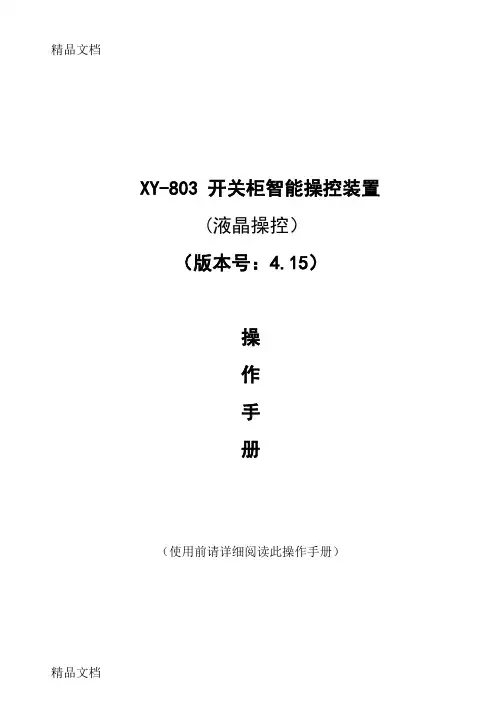

XY-803 开关柜智能操控装置(液晶操控）（版本号：4.15）操作手册（使用前请详细阅读此操作手册）目录一、概述 (1)二、技术指标 (1)三、模拟显示部分与功能 (2)3.1 断路器状态显示 (2)3.2 手车位置显示 (2)3.3 接地开关位置显示 (3)3.4 弹簧储能显示 (3)3.5 带电显示及闭锁功能 (3)3.6 自动加热除湿控制及时温湿度数字显示功能 (3)3.7 人体感应探头功能 (3)3.8 手动照明 (3)3.9 智能语音防误提示功能 (3)3.10 开关转换功能 (3)3.11 通讯功能 (3)3.12、温湿度传感器报警功能 (4)四、安装尺寸与接线图 (4)4.1 安装尺寸 (4)4.2 接线图 (4)五、显示与设置说明 (5)5.1显示 (5)5.2设置说明 (6)六、运输与贮存 (8)七、保修期限及订货说明 (8)一、概述上海贤业XY-803开关柜智能操控装置，产品功能强大，使用于3KV-35KV 户内开关柜，手车柜、固定柜、中置柜、环网柜等多种开关柜。
具有动态一次模拟图、高压带电显示、断路器分合状态指示、储能指示、接地开关状态指示、自动加热除湿数据显示及控制、小车位置指示、分合闸回路完好指示、人体感应及柜内照明、语音防误提示、同时还具有测量电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、频率等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。
并且具有RS485通讯接口，通讯协议为MODBUS通讯协议。
能够使开关柜进一步智能化，数字化，网络化，方便广大用户使用与操作。
二、技术指标工作电源：AC85～265V/DC110～300V工作环境温度：－20℃～＋70℃工作环境湿度：≤95％RH温度测量范围：－20℃～＋80℃湿度测量范围：20％-99％RH加热输出口：无源输出降温输出口：无源输出报警输出口：无源输出照明输出口：无源输出强制闭锁输出口：无源输出介质强度：≥AC2000V绝缘性能：≥100MΩ温度精度：≤±1℃湿度精度：≤±2％RH动态闪烁频率：1次/秒人体接近感应时间：≤3秒RS485通讯距离：≤1200米通讯波特率：1200bps、2400bps、4800bps、9600bps可设置数据格式：8个数据位 1个停止位无奇偶校验开关量输入端子和LED数码显示关联关系：动态配置抗电磁干扰性能：符合IEC255－22的标准规定电力仪表功能1、测量 UA UB UC 精度为 0.2级2、测量 IA IB IC 精度为 0.2级3、测量 PA PB PC P 精度为 0.5级4、测量 QA QB QC Q 精度为 2.0级5、测量 cosa cosb cosc cos 精度为 0.5级6、具有计量功能：有功电能计量、无功电能计量-1-三、模拟显示部分与功能（注：此图仅做参考、具体面膜图以实物为准）01断路器合指示 09加热A指示02断路器分指示 10 加热B指示03（1）、03（2）工作位置指示 11 操作键盘04（1）、04（2）试验位置指示 12 储能旋钮05 接地开关合指示 13 远方/就地转换开关06 接地开关分指示 14分/合闸转换开关07 储能指示 15 报警指示08 液晶显示界面 16带电显示及闭锁3．1、断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光。

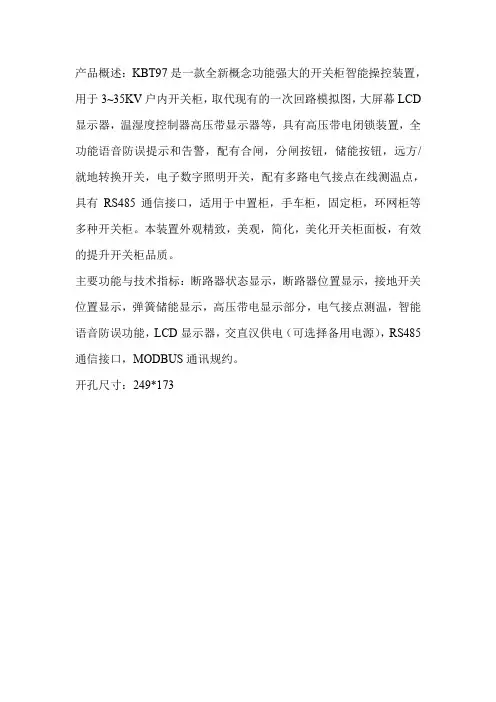

产品概述：KBT97是一款全新概念功能强大的开关柜智能操控装置，用于3~35KV户内开关柜，取代现有的一次回路模拟图，大屏幕LCD 显示器，温湿度控制器高压带显示器等，具有高压带电闭锁装置，全功能语音防误提示和告警，配有合闸，分闸按钮，储能按钮，远方/就地转换开关，电子数字照明开关，配有多路电气接点在线测温点，具有RS485通信接口，适用于中置柜，手车柜，固定柜，环网柜等多种开关柜。
本装置外观精致，美观，简化，美化开关柜面板，有效的提升开关柜品质。
主要功能与技术指标：断路器状态显示，断路器位置显示，接地开关位置显示，弹簧储能显示，高压带电显示部分，电气接点测温，智能语音防误功能，LCD显示器，交直汉供电（可选择备用电源），RS485通信接口，MODBUS通讯规约。
开孔尺寸：249*173。
ZD-500系列开关柜智能操控装置
产品概述
宁波智电电力ZD-500系列开关柜智能操控装置适用于3-35kV户内开关柜、中置柜、手车柜、固定柜、环网柜等开关设备。
具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、触头/电缆搭接头无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。
并且具有RS485通讯接口，能够使开关柜进一步智能化、网络化、数字化
产品选型
技术参数。
CK3800型开关柜智能操控装置CK3800 Switch Cabinet Condition Comprehensive Indilating Instrument使用说明书APPLICATION INSTRUCTIONS_____________________________________________________________天水长开电子科技有限公司TIANSHUI CHANGKAI ELECTRONICS CO.,L TD.一、产品概述CK3800型开关柜智能操控装置是根据当前电力开关柜技术发展而设计开发的一种新型的多功能、智能化模拟动态指示和操控装置。
该产品以一体化布局配套装备于开关柜，简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关柜的指示功能和操控功能。
它集一次回路模拟图、断路器分合状态、断路器位置指示、接地开关状态指示、弹簧储能指示、高压带电显示及带电闭锁功能、自动加热除湿控制、远方/就地操作功能、语音防误提示、柜内照明、远程通讯等多种功能于一体。
这些功能可分可合，用户可根据需要选择，用户选用时只需提供一次方案图即可。
二、主要技术特性◆技术条件●使用环境：温度－10℃~50℃湿度≤95﹪RH 绝缘强度：外壳与端子间≥AC 2kV●存贮环境：温度－40℃~80℃湿度≤95﹪RH 绝缘电阻：外壳与端子间≥100MΩ◆模拟指示部分●断路器状态指示：断路器分、合闸，无源触点输入。
断路器合闸时，合闸触点（常开触点）闭合，红色垂直模拟条发光指示，断路器分闸时，分闸触点（常闭触点）闭合，绿色模拟条发光指示●断路器位置指示：无源触点输入，工作位置触点闭合时，红色垂直模拟条发光，指示断路器处于工作位置，试验位置触点闭合时，绿色水平模拟条发光，指示断路器处于试验位置●接地闸刀位置指示：无源触点输入闭合，红色垂直模拟条亮，表示接地合闸，无源触点输入断开，绿色模拟条亮，表示接地断开●弹簧储能指示：无源触点输入闭合，红色指示灯亮◆高压带电指示部分●启辉/启控电压LED启辉电压（kV）：大于额定相电压×0.15强制闭锁启控电压（kV）：大于额定电压×0.65◆闭锁继电器动作规律●无工作电源时：输出接点断开（闭锁）●有工作电源时：高压任意一相带电，输出接点断开（闭锁）●有工作电源时：高压三相都不带电，输出接点闭合（解锁）◆温湿度数字控制部分（订货时由用户选择）●可带1-2路温湿度传感器及输出接点，可显示现场的温湿度数值。
KCK-500型开关柜智能操控装置上海欧控电气技术有限公司一、概述KCK-500型开关柜智能多参数操控装置适用于6KV至35KV户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。
除具有动态模拟指示、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、断路器手车位置指示、分合闸指示、人体感应带电提示及柜内照明、智能语音防误提示、远方/就地操作、远程通信等功能外。
二、 功能特点功能强大用于6KV至35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
不仅具有动态一次模拟图，带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸指示、预分预合闪光指示、人体感应带电提示及柜内照明、语音防误提示、远方/就地操作、远程通信等功能。
智能化采用单片机控制，与常规的开关柜状态显示器相比，增加了智能化功能。
除可显示开关分合状态外，还可对误操作作出语音提示、判断断路器手车是处于试验位置与工作位置之间还是处于柜体之外并做出指示；多种电力参数测量、RS485远程通信接口、人体感应语音提示等功能。
抗干扰能力强采用独特的抗干扰技术。
高可靠性采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点。
发光模块采用进口发光芯片，户外高亮级。
寿命长产品设计寿命30年。
量身定做根据用户不同需求，量身定作不同的功能组合。
精致美观外观设计新颖独特，做工精致美观，简化、美化了开关柜面板。
选配功能RS485通讯接口使其具备了与变/配电站其它电气设备组成联网的微机防误监控系统；亦可结合最新断路器的发展开发新一代的智能操作装置等多项扩展功能。
三、主要技术指标1．温湿度测量温度测量范围： -20～+100℃湿度测量范围： 0～99%RH温度测量精度： ±1℃湿度测量精度： ±5.0%RH2．吸收功耗电压：＜0.6VA(500V)/0.2VA(100V)电流：＜0.1VA(5A)4．过载能力电压：2倍连续电流：2倍额定连续，20倍1秒5．可编程设定编程模式： (密码)2000显示内容： 画面选择通讯： 波特率：1200/2400/4800/9600校验位：无校验位地 址：1～2476．通讯串行口： RS485(标准)通讯规约： MODBUS－RTU7．绝缘强度对象： 在输入／电源之间引用标准： IEC688－1992试验方法： AC2kV 1分钟 漏电流2mA8．人体接近感应时间：≤3秒；人体接近语音提示时间：0～29秒9．数据保存时间：≥10年10．电磁兼容（1）1.2/50-8/20us浪涌电源：4kV(1.2×50μs)I/O线：2kV（2）快速瞬变脉冲串：电源：4kV,2.5kHz I/O线：2kV, 5kHz（3）静电放电：接触放电：6kV 气隙放电：8kV（4）射频电磁场：10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)11．稳定性温度范围：－25～55℃ 温度影响：100ppm/℃12．工作条件温度：－25～＋55℃ 湿度：5～95％ 无凝露13．储藏条件温度：－40～＋85℃ 湿度：5～95％ 无凝露14．工作电源电源电压： AC 85～265V, DC100～280V 整机功耗：＜7W(节能方式：＜5W) 四、 操作指南1.盘面布局2.符号定义01：上试验位置指示 11：远方/就地转换开关02：电量测试显示 12：上工作位置指示03：加热指示 13：三相带电指示及闭锁及通讯指示 04：过热指示 14：储能指示 05：排风指示 15：语音提示 06：液晶显示界面 16：储能旋钮 07：断路器分指示 17：断路器合指示 08：按键部分 18：分/合闸转换开关 09：接地开关合指示 19：下试验位置指示 10：接地开关分指示 20：下工作位置指示另注:按键部分退出本菜单层面、返回选择菜单的上一级菜单层面 在本菜单层，向上移至选择菜单相邻的另一个项目或键入数值时作为递增的功能键在本菜单层，移至选择菜单的下层或键入数值时作为递减的功能键移至选择菜单后进入下一级菜单层面，或键入数值时作为移动光标位置以及保存设置后的参数功能键 3．菜单主菜单 二级子菜单三级子菜单密码密码管理 修改密码(出厂密码2000)通讯地址1~2471200bps2400bps 4800bps 通讯参数设定波特率 9600bps温度上限设置 温度设置 温度下限设置 湿度上限设置 系统参数设定湿度设置湿度上限设置4．操作菜单结构说明：(在阅读本节内容之前，请先仔细读懂“说明”所述)1、为了简化，本文在某些举例中，省去了“编程模式”一环。

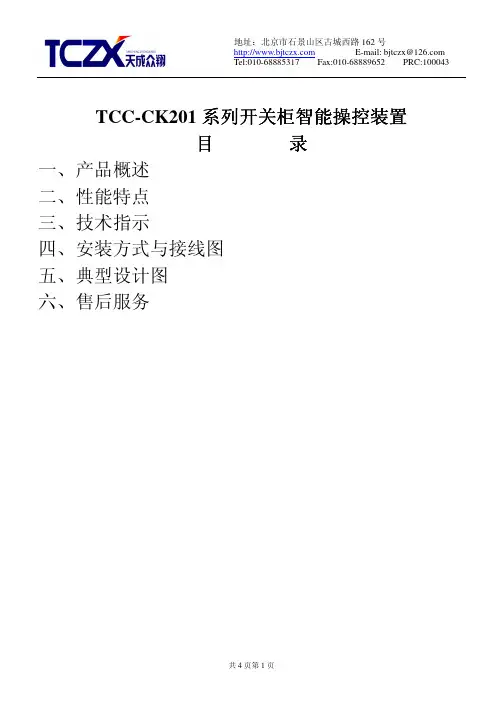

TCC-CK201系列开关柜智能操控装置目录一、 产品概述二、 性能特点三、 技术指示四、 安装方式与接线图五、 典型设计图六、 售后服务一、产品概述开关柜智能操控装置功能强大，用于3-35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，可以取代传统开关柜的一次回路模拟、带电显示器、自动加热除湿控制器等元件，具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语言防误提示、高压带电指示、柜内照明及RS485通讯接口等多项功能。
二、性能特点一次模拟图显示高压带电显示及闭锁输出智能语言防误提示温湿度控制通讯功能RS485三、技术指示1、工作电源：AC/DC220V±10% 50HZ2、工作环境：温度-20~70℃；相对湿度≤95%RH；海拔3000m3、测量范围及精度：温度：测量范围-20~99℃；测量精度±1℃凝露：测量范围60%RH~99%RH；测量精度±5%RH4、介质强度：外壳与端子间大于AC2000V5、抗电干扰：符合IEC255-22标准6、绝缘性能：外壳与端子间大于100MΩ7、模拟指示说明：断路器状态指示（无源触点输入）合闸时，合闸触点闭合，红色模拟条亮；分闸时，分闸触点闭合，绿色模拟条亮。
断路器位置指示（无源触点输入）工作位置闭合时，红色模拟条亮；实验位置闭合时，绿色模拟条亮。
弹簧储能指示（无源触点输入）触点闭合，红色弹簧符号亮，表示已储能；触点断开，绿色弹簧符号亮，表示未储能。
接地闸刀位置指示（无源触点输入）触点闭合，红色模拟条亮，表示接地合闸；触点断开，绿色模拟条亮，表示接地断开。
注：失电状态下发光指示均不亮，接点信号来自断路器的辅助接点。
8、高压带电指示部分LED启辉电压(KV)：母线电压x 0.15~0.65闭锁启控电压(KV)：母线电压x 0.659、温、湿度控制部分传感器数量：两路凝露，两路温度逻辑关系：当温度≤5℃或湿度≥93%RH时启动加热(两路加热)，当温度≥15℃时停止加热；当温度≥40℃时系统强制停止加热，过热指示灯亮,过热输出接点闭合。
AK-ZK6300开关柜智能操控装置AK-ZK6300开关柜智能操控装置⼀、产品概述AK-ZK6300系列开关柜智能操控装置是⼀种新型的多功能、⾼集成度、⾼智能化模拟动态指⽰的⾃动装置，集⼀次回路模拟图、开关状态、弹簧储能状态、断路器位置、接地⼑状态、⾼压带电指⽰、⾼压带电闭锁、语⾳报警等多种功能于⼀体，三排数码管显⽰，直观快捷，各种功能可灵活配置，⽤户选⽤时只要提供⼀次⽅案图即可。
可带RS485通讯，实现远程⾃动化管理。
本装置以⼀体化布局简易安装于3-35kV户内开关柜，适⽤于中置柜、⼿车柜、固定柜、环⽹柜等多种开关柜。
美化了⾯板结构，简化了现场接线，提⾼了安全性能。
AK-ZK6300型开关柜智能操控装置具有动态模拟指⽰＋语⾳防误提⽰＋温湿度智能显⽰控制＋⾼压带电及闭锁＋远⽅／就地、分合闸等旋钮（选配）等功能。
该装置集成化程度⾼，布局合理操作⽅便。
⼆、使⽤条件1、户内使⽤，并且室内通风良好；2、海拔⾼度：≤2km；3、环境温度：0℃～50℃，相对湿度：≤95%；4、⼤⽓压⼒：80～110kPa；5、周围介质⽆导电尘埃、导致⾦属或绝缘损坏的腐蚀性⽓体、霉菌等。
三、技术参数1、⼯作电源：AC/DC220V±10% ；2、加热电源：AV220V±20%3、整机功耗：≤15W；4、抗电强度：外壳与端⼦间⼤于AC2000V ；5、绝缘性能：外壳与端⼦间⼤于100M Ω；6、耐压强度：≥AC2000V ／1min;7、⾼压带电指⽰部分LED 启辉电压：现场可设，出⼚设定为10伏起辉； 8、闭锁启控电压：起辉电压×1.5； 9、内置⾳频功率：8Ω，1W ； 10、通讯接⼝（默认）：RS485。
11、保护功能：电源输⼊采⽤万次⾃恢保险丝，短路保护，故障消除⾃恢复。
12、抗电磁⼲扰性能：符合IEC255-22标准规定。
注：以上参数为标准配置，可以根据⽤户要求特制。
四、端⼦定义和实物图1、端⼦定义：1#传感器2#传感器RS485地UN220VN/-断路器分220VL/+公共端1#加热1#风扇2#加热2#风扇UA UB UC RS485A+RS485B-公共端断路器合储能状态试验位置⼯作位置接地⼑合/分闭锁输出2、实物图五、尺⼨图六、典型⼀次接线⽅案图：开孔尺⼨：168×222（⾼×宽）（㎜）外形尺⼨：176×245×65（⾼×宽×深）（㎜）接电磁锁⽆源接点强制闭锁带电显⽰接地三相带电显⽰输⼊传感器⾼压母线CB A 接地⼑闸状态⼿车⼯作位信号指⽰回路公共端断路器合位储能信号⼿车试验位反相接收输⼊驱动输出同相接收输⼊驱动输出电源屏蔽地通讯接⼝上位机TB-上位机TA+1817RS485A +公共端1#加热1#风扇2#加热2#风扇2#风扇2#加热1#风扇1#加热公共端温湿度控制回路2#风扇2#加热器1#风扇1#加热器M M 7 865 4 电源输⼊电源屏蔽地控制电源220VL/+AC220V 1 3 2 9 2219 202110 111213 1523 24UA UB UC 公共端断路器合储能状态试验位置⼯作位置接地⼑合/分闭锁输出断路器分位断路器合14 220VN/-RS485B -RS485地通讯地UN 16+KM-KM 七、典型外部接线图：注：开关柜的⼀次主回路模拟接线图不同，本装置的接线图也不同，请以实际图纸为准。
YT2-96开关柜智能操控装置YT2-96 开关柜智能操控装置/开关柜智能操控装置,开关柜操控装置,智能操控装置是三达电子针对当前中压系统开关柜研制开发的一种新型、多功能、智能化模拟动态指示装置。
适用于3KV至10KV 户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。
更多xjssd 智能操控装置,wck 93智能操控装置,智能化开关柜,开关柜无线测温装置 yt2 开关柜,智能开关柜产品。
YT2-96开关柜智能操控装置*技术指示1、装置工作电源：AC/DC220V10% 50HZ 加热器工作电源:AC220V10% 50HZ2、工作环境：温度-20--50℃, 相对湿度≤95%RH3、功耗:≤10W4、抗电强度：外壳与端子间大于AC2000V。
5、绝缘性能：外壳与端子间大于100MΩ。
6、模拟指示说明：断路器状态指示（无源触点输入）断路器位置指示（无源触点输入）合闸时，合闸触点闭合，红色模拟条亮工作位置触点闭合时，红色垂直模拟条亮。
分闸时，分闸触点闭合，绿色模拟条亮实验位置触点闭合时，绿色水平模拟条亮。
接地闸刀位置指示（无源触点输入）弹簧储能指示（无源触点输入）触点闭合，红色模拟条亮，表示接地合闸触点闭合，红色灯亮，表示已储能触点断开，绿色模拟条亮，表示接地断开注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点。
7、高压带电指示部分LED启辉电压（KV）：母线电压0.15~0.65 闭锁启控电压（KV）:母线电压0.658、温、湿度控制部分传感器路数：两路凝露两路温度(A型): 一路凝露一路温度(C型)逻辑关系：当温度<5度或湿度>93%RH时启动加热(两路加热),当温度>15度时停止加热，当温度>40度时系统强制停止加热,过热指示灯亮,过热输出接点闭合断线报警：加热器发生断线，相应报警指示灯亮，报警输出接点闭合手动加热开关:开关可处于自动或手动两种状态,通常是在自动状态,此时温湿度控制逻辑同上,当按下开关后,则处于手动强制加热状态.9、智能防误提示功能当断路器处于试验位置与工作位置之间，此时断路器处于合闸状态时，有“请分断路器”的语音提示，直至断路器分闸操作后止，以此防止操作者在断路器处于合闸状态时，误强行推进手车至工作位置。
MT 系列开关柜智能操显装置功能概述一、MT-D 系列功能概述♦一次回路动态模拟指示；♦高压带电指示及高压闭锁功能；♦电气接点温度在线监测及超温报警功能；♦分合闸控制回路完好指示、分合闸回路电压测量显示；♦温湿度数字实时显示；自动加热除湿控制；自动排风降温控制；♦断路器分合闸状态指示、储能、接地开关指示、手车位置指示♦人体感应语音提示，智能防误语音提示♦分合闸回路电压指示以及RS 485通讯接口（Modbus协议）；♦分合闸、远方/就地、储能、照明操作功能；技术指标使用环境环境温度：-10℃~+55℃（正常工作），-30℃~+70℃（极限）；-10℃~+55℃（存储）环境湿度：≤95%工作电源电源：AC/ DC 220V、DC110V；40~70Hz功耗：≤10W电源跌落：200ms隔离耐压：3KV环境温度、湿度测量温度测量范围：-40℃~+123.8℃湿度测量范围：0~99.9%RH控制精度：温度±1℃湿度±5%RH触点功率：AC220V/5A抗电强度：外壳与端子之间大于AC2000V绝缘性能：外壳与端子之间大于100ΜΩ抗干扰：符合GB/T17626.8-1998标准静触头、电缆搭接头接点测温温度测量范围：0℃~+250℃控制精度：±2℃数据保存时间响应时间：≤4s保存时间：≥10年红外人体感应感应时间：≤3s语音提示时间：0~29s通讯方式通讯方式：RS485；通讯协议：Modbus；通讯波特率：1200、2400、4800、9600二、MT-F 系列功能概述♦一次回路动态模拟指示；♦高压带电指示及高压闭锁功能；♦电气接点温度在线监测及超温报警功能；♦电力综合参数在线测量及显示（如电压、电流、功率、电能、功率因数等）；♦分合闸控制回路完好指示、分合闸回路电压测量显示；♦温湿度数字实时显示；自动加热除湿控制；自动排风降温控制；♦断路器分合闸状态指示、储能、接地开关指示、手车位置指示♦人体感应语音提示，智能防误语音提示♦分合闸回路电压指示以及RS 485通讯接口（Modbus协议）；♦ 4～20mA可编程变送接口（选配，操显装置已提供通信电源）；♦分合闸、远方/就地、储能、照明操作功能；技术指标环境温度：-10℃~+55℃（正常工作），-30℃~+70℃（极限）；-10℃~+55℃（存储）环境湿度：≤95%工作电源电源：AC/ DC 220V、DC110V；40~70Hz功耗：≤10W电源跌落：200ms隔离耐压：3KV环境温度、湿度测量温度测量范围：-40℃~+123.8℃湿度测量范围：0~99.9%RH控制精度：温度±1℃湿度±5%RH触点功率：AC220V/5A绝缘性能抗电强度：外壳与端子之间大于AC2000V绝缘性能：外壳与端子之间大于100ΜΩ抗干扰：符合GB/T17626.8-1998标准静触头、电缆搭接头接点测温温度测量范围：0℃~+250℃控制精度：±2℃数据保存时间响应时间：≤4s保存时间：≥10年红外人体感应感应时间：≤3s语音提示时间：0~29s电力综合参数测量分相电流/电压精度：±0.2%有功电能精度：±0.5%；无功电能精度：±1.0%有功功率精度：±0.5%；无功功率精度：±1.0%电能脉冲脉冲：LED发光二极管、脉冲输出接口计量电压：三相三线3×100V，三相四线3×57.7/100V、3×220V（或380V）基本电流（Ib）：1.5A，规格为3×1.5（6）A费率种类：≤4日可划分时段数、年时区数：10、6年公共假期数≤14通讯方式通讯方式：RS485；通讯协议：Modbus；通讯波特率：1200、2400、4800、9600变送输出：一路4~20mA变送口三、MT-E 系列MT-E系列开关柜按照具体测量电力综合参数的种类不同，又分为MT-E-Z、MT-E-A、MT-E-U三个系列。
科越集团TY150系列开关柜智能操控装置产品说明书（2011-7）地址：合肥市高新技术开发区习友路1689号电话：0551-******* 5377011 邮编：230088网址：安徽同一电力科技有限公司ANHUI TONGYI ELETRONICS TECHNOLOGY CO．，LTD.☆应用范围该产品广泛应用于电力行业中各种高压开关柜中，以一体化布局配套装置于开关柜面板中，具有占用盘面体积小、布局合理等优点。
大大简化了开关柜的面板结构设计，美化了开关柜的面板布局，完善了开关状态的指示功能和安全性能。
☆功能说明该产品具有LCD液晶显示、语音防误提示、动态模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、温度控制、加热器故障、超温报警指示、远方/就地、柜内照明、人体感应、预分预合闪光指示、红外测温（选项）、电力综合参数测量（三相电压、电流、频率、功率因数、有功功率、无功功率、有无功电度，此功能为选项）等诸多功能于一体。
☆主要技术指标▲电源：AC/DC220V±10% 50Hz或DC200-300V▲使用环境：温度-20～50℃相对湿度≤93%RH▲功耗：<10W▲控制输出：AC220V 3A常开、无源▲报警输出：AC220V 3A常开、无源▲绝缘强度：各带电部分对地，不小于100MΩ▲介质强度：电源对外壳50Hz AC2000V lmin▲抗振：20m/s2，10 Hz～150Hz，3min工作正常▲外形尺寸：230mmx178mmx60mm(长x高x深)☆型号说明☆使用说明1、安装该产品采用嵌入式安装，开孔尺寸220mm×165mm。
2、模拟指示说明：断路器状态指示（无源接点输入）：合闸时，合闸触点闭合，红色模拟条亮；分闸时，分闸触点闭合，绿色模拟条亮。
断路器位置指示（无源接点输入）：工作位置触点闭合时，红色垂直模拟条亮；实验位置触点闭合时，绿色水平模拟条亮。
开关柜智能操控装置产品选型一览表：
开关柜智能操控功能介绍：
断路器状态显示
断路器合闸并且分闸回路完好时，红色01模拟条发光；
断路器分闸并且合闸回路完好时，绿色02模拟条发光；
手车位置显示
无源触点输入， 工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断
路器位于工作位置。试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断
路器位于试验位置。手车位于试验位置与工作位置之间时，发光条03①、03②、和04
①、04②同时闪烁。手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均
不发光，表示手车已断电。
接地开关位置显示
无源接点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸。无源接点输入
断开，绿色06 水平模拟条发光，显示接地开关分闸。
弹簧储能显示
无源触点闭合，黄色07 指示发光，显示断路器已储能。
带电显示及闭锁功能
1、LED启辉电压（KV）：额定相电压×0.15-0.65
南月电气
NY900系列
开关柜智能操控装置
产品型号 NY900A NY900B NY900C NY900D NY900E NY900F
动 态 模 拟 图 断路器状态显示
有 有 有 有 有 有
手车位置显示
接地开关位置显
示
弹簧储能显示
带电显示及闭锁功能 有 有 有 有 有 有
自动加热除湿控制 有 有 有 有 有 有
温湿度数字显示功能 有 有 有 有 有
智能语音防误提示功能 有 有 有 有 有 有
分合闸功能 有 有 有 有 有 有
双电源自动转换 选配 有 有 有
人体感应探头 有 有 有 有
电力仪表功能 有 有
触点及电缆测温功能 有 有
高级
功能
多功能电能表、
万年时钟、分时计量 选配 选配
通讯
功能
RS485
选配 选配 有 有 有 有
2、闭锁启控电压（KV）：额定相电压 ×0.65
3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。
注：强制闭锁控制电源：交流或直流220V，可保证闭锁部分可靠工作；运行中控制电
源消失，闭锁接点不会误动作，被闭锁设备仍然可靠闭锁。
自动加热除湿控制及温湿度数字显示功能
可带1路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需
要自行的设置加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度小于下限
值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热；当环境温度≥40℃
时，无条件停止加热，防止过热损伤；当加热断器线时，断线报警输出。
双电源自动转换
直流供电断开时，交流电源及时工作，保证在设备检修停电时，装置部分功能仍然
工作，如柜内照明、温湿度控制、语音防误提示、闭锁解除等功能。
人体感应探头
当有人站在柜前停留时，自动启动柜内照明、送电时带有语音提示。
智能语音防误提示功能
1、当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。
2、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开
关”。
3、断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音
提示“请分断路器、请分接地开关”。
4、当柜体主回路送电时，柜前有人停留时，语音提示“本柜主回路已带电”。
分合闸功能
装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等
操作开关，方便用户操作。
触点及电缆测温功能
可以同时测量6点温度测试点，当测量温度大于设定跳闸和告警值时，本装置输出
跳闸或告警信号。
附图：触头/电缆搭接头测温安装说明
1）测温单元结构
触头/电缆搭接头电气接点温度在线检测装置由开关柜智能操控装置、测温发射
模块、测温采集接收模块组合而成。
2）装配
测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式
安装，测温采集模块分别安装在进线室和出线室柜壁上，测温发射模块与测温采集模
块尽量不要遮挡，两个测温采集模块为串行联接。
测温发射模块：颜色为灰色，进线室为（A1、b1、C1），出线室为（A2、b2、C2）。
测温接收模块：颜色为银白色，连接线长距离在3米内为宜。
通讯功能
RS485接口，通信波特率最高达9600bps，可用于读取装置数据和设置定值。
电力仪表功能
1、测量 UA UB UC 精度为 0.2级
2、测量 IA IB IC 精度为 0.2级
3、测量 PA PB PC P 精度为 0.5级
4、测量 QA QB QC Q 精度为 2.0级
5、测量 cosa cosb cosc cos 精度为 0.5级
6、具有计量功能 有功电能计量 ，无功电能计量
高级功能：
具有多功能电能表功能，万年时钟，分时计量等。
