汇编语言上机操作及程序调试的方法

  • 格式：doc
  • 大小：54.00 KB
  • 文档页数：12

如文档对您有帮助，欢迎下载支持，谢谢！ 汇编语言上机操作及程序调试的方法

第一节 在IBM-PC机上运行汇编源程序所必备的软件 为了在IBM-PC机上运行汇编源程序，机器上必须有DOS操作系统环境，DOS系统盘上应有下列文件： EDIT 文件编辑程序 MASM 宏汇编程序 CREF 交叉引用文件处理程序 LINK 链接程序 LIB 库管理程序 DEBUG 调试程序

第二节 在IBM-PC机上运行汇编源程序的步骤 当用户编制好汇编语言源程序之后，要在机器上运行，必须经过以下几个步骤： 1． 用EDIT命令建立与修改汇编源程序文件（ASM文件） 源程序就是用汇编语言的语句编写的程序，它不能被机器识别。源程序必须以ASM为附加文件名。至于EDIT的使用方法可以查阅手册。 2． 用MASM命令汇编源文件以产生相应的目标文件（OBJ文件） 源程序建立以后，必须经过汇编，转换成用二进制代码表示的目标文件，机器才可运行。汇编是通过调用PC—DOS下的宏汇编程序MASM实现的。汇编过程中，汇编程序对源文件进行二次扫描，如果源程序中有语法错误，则汇编过程结束后，汇编程序会指出源程序中的错误，这时，用户可以再用编辑程序来修改源程序中的错误，最后，得到没有语法错误的OBJ文件。 3． 用LINK命令连接目标文件以产生可执行文件（EXE文件） 由于汇编之后所得到的目标代码的存放地址并不是可执行的绝对地址，而是浮动的相对地址，因而，必须经过连接，把程序的各个模块连接在一起，或把要调用的子程序与主程序连接在一起，把相对地址变成绝对地址，形成可执行的文件。连接是由调用PC—DOS下的LINK程序来实现的。 4． 调试、运行可执行文件。 经过以上过程，在盘上有了可执行文件，则可在DOS提示符下，直接打入文件名(不用扩展名)，就可以把执行文件从盘上装入内存，且立即执行此程序。 然而通常一个较复杂、较长的汇编语言源程序，希望一点错误也没有的可能性是很小的，这样就需要调用PC—DOS支持下的DEBUG程序，来调试我们的目标程序。被调试程序在DEBUG的管理下，可以单步执行程序，也可以设置断点，可以显示和修改CPU内部寄存器和标志位的内容等，这样就便于寻找程序如文档对您有帮助，欢迎下载支持，谢谢！ 中的错误。 在发现了错误以后，通常还要重复上述的编辑、汇编，连接和调试程序的全过程，直至程序运行正确为止。 已调试的目标程序，任何时候都可在PC DOS下，通过打入文件名即可运行它。上机过程示意图如下： 为了便于操作，下面将上机操作全过程中的主要部分分别加以介绍，编辑程序因为使用普遍，在此不做介绍。

第三节 宏汇编程序 经过编辑命令建立和修改后存盘的汇编语言源程序(扩展名为．ASM)，要在机器上运行，必须先由汇编程序把它汇编为机器码的目标程序。经过IBM汇编程序汇编后的程序在盘上建立三个文件：一个是扩展名为．OBJ的目标程序。在此程序中，操作码部分已变为机器码，但操作数地址只是一个可浮动的相对地址，而不是内存中的绝对地址。第二个是扩展名为．LST的汇编列表文件，它把源程序(包括注释)和汇编后的目标程序都制表，可以打印出来供检查用。第三个是扩展名为．CRF的符号交叉列表文件，可以对符号进行前后对照。在汇编时，汇编程序对要不要建立这些文件，有如下提示： 例如对exam．asm文件进行汇编：在DOS状态下，打入MASM调用宏汇编程序，屏幕显示与操作如下： C>MASM ↙ 此时，屏幕上出现如下信息： The IBM Personal Comporter MACRO Assemble， 1．00(C)Copyright。IBM Corp 1981． Source filename[．ASM]：exam ↙ Object filename[exam．Obj]：↙ Source Listing[Nul．1st]：exam ↙ Cross reference[Nul．crf]：exam ↙ Warning Severes Errors Errors 0 0 从上面操作过程中可以见到，汇编程序的输入文件就是：用户编写的源程序，它必须以ASM为文件扩展名，在汇编调入后，先显示版本号，然后出现第一行提示，询问要汇编的源文件名。用户输入文件名，则出现第二个提示，询问目标程序的文件名，括号内的为机器规定默认的(default)文件名，通常直接按回车，表示采用默认文件名，接着出现第三个提示，问是否要建立可打印文件，若要，打入文件名，若不要，可直接回车。最后出现第四个提示，询问是否要建立交叉索引文件，若需要则打入文件名，若不要直接回车。在回答了如文档对您有帮助，欢迎下载支持，谢谢！ 第四个询问后，汇编程序就对源程序进行汇编。汇编过程结束时，如果程序有错误会给出源程序的警告性错误(warning errors)和严重错误(severs errors)。前者指出一般性错误，后者指出语法性错误。当存在这两类错误时，屏幕上除指出错误个数外，还给出错误信息代号。程序员可以通过查代码手册弄清楚错误的性质。 如果汇编过程中，发现有错误，则程序员应该重新用编辑命令修改错误，再进行汇编，最终直到汇编正确通过。要指出的是汇编过程只能指出源程序中的语法错误，并不能指出算法错误和其他错误。 注意：汇编后建立的.CRF文件是不能单独使用的，若需要了解源程序中的符号（包括变量）在定义和引用时的情况，还要调用CREF文件对CRF文件进行处理，生成.REF文件后,才能打印(或显示)输出.其过程如下: C> CREF ↙ Cref filename [.CRF]: exam ↙ List filename [exam.REF]: ↙ 在DOS状态下，打入CREF，就会调入交叉引用文件处理程序CREF。CREF运行时，首先询问要处理的文件名。在键入文件名后，出现第二个提示，询问.REF文件名，可用回车承认默认的.REF文件名。于是就建立了一个扩展名为.REF的文件，然后返回DOS状态。 在DOS状态，用TYPE命令打印此文件，得如下显示信息： Symbol Cross_Reference (# is definition) Cref_1 BUF * * * * * * * * * * * 8# 16 CODE * * * * * * * * * * 12# 13 21 DATA * * * * * * * * * * 7# 11 13 14 STACK * * * * * * * * * * 1# 6 13 START * * * * * * * * * * 14# 22 其中，有#号者是此符号被定义时的语句行号，后面是引用此符号的语句行号。

第四节 连接程序(Link) 由汇编程序建立的目标码文件必须经过连接以后，才能成为可执行文件。连接程序并不是专为汇编语言设计的。利用它可以把若干个模块连接在一起，这些模块可以是汇编程序产生的目标码文件，也可以是其它高级语言编译程序产生的目标文件。在连接过程中，又建立了几个文件。具体操作如下(以exam．obj进行连接为例)： C>LINK ↙ 此时，屏幕上出现如下信息： IBM 5552 multistation Linker 2．00(C)Copyright IBM Corp．1985 如文档对您有帮助，欢迎下载支持，谢谢！ Corp．1985 Object modules[.OBJ]exam ↙ Run File[exam.EXE]: ↙ List File[NUL.MAP]：exam ↙ Libraries[.LIB]: ↙ Warning: NOSTACK Segment 首先询问要连接的目标文件，操作员键入文件名作为回答（此处是exam）。如果有多个要连接的目标文件，应一次键入。各目标文件名之间用“+”号隔开。第二个提示询问要产生的可执行文件的文件名，一般直接回车就采用了括号内规定的默认文件名。第三个提示询问是否要建立地址分配文件。键入文件名再回车表示要建立，直接按回车键表示不要建立。最后询问是否用到库文件，如果没有库文件，则直接键入回车即可（如果用户用到库文件，则键入库文件名。建立库文件的方法见第五节）。 回答以上问题后，连接程序便开始进行连接。若连接过程有错，则显示错误信息。 若有错误就要重新调用编辑程序修改源文件，然后重新汇编、连接，直至无错。 LINK过程产生两个输出文件，一个是扩展名为EXE的执行文件．产生此文件当然是LINK过程的主要目的，另一个是扩展名为MAP列表分配文件，有人也称它为映象文件，它给出每个段在内存中的分配情况。比如某个列表分配文件为如下内容： C>TYPE exam．Map ↙ Warning：No STACK Segment Start Stop Length Name 00000H 0015H 0016H CODE 00020H 0045H 0026H DATA 00050H 0061H 0012H EXTRA Programe Entry point at 0002：0000 由上面看出，变量CODE的起始地址是0000H，结束地址是0015H，字节数是16H，以此类推。 另外从LINK过程提示信息中，可看到最后给出一个“无堆栈段”的警告性错误，这并不影响程序的执行。当源程序中设置了堆栈段，则无此提示信息。

第五节 子程序库的建立方法 在处理比较复杂的问题时，往往需要把某些经常被反复调用的子程序汇编成目标模块，集合在一起组成一个“子程序库”（.LIB），以方便调用。 建立子程序库是调用DOS的库管理程序LIB来实现的。库管理程序LIB的

合集下载

汇编语言上机实验内容

汇编语言上机实验内容

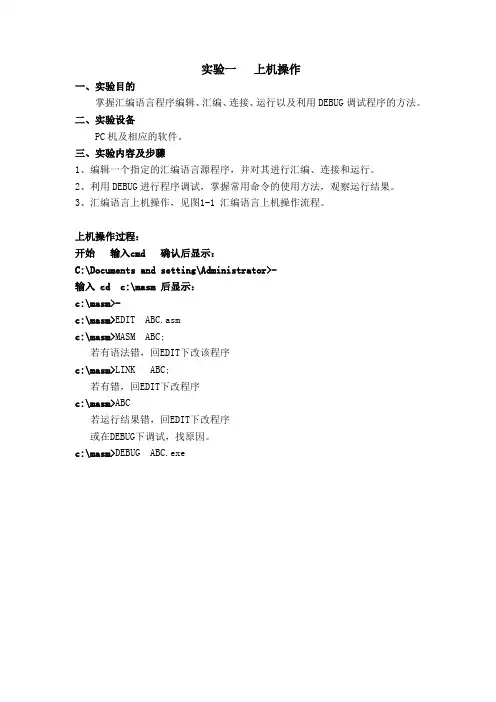

实验一上机操作一、实验目的掌握汇编语言程序编辑、汇编、连接、运行以及利用DEBUG调试程序的方法。

二、实验设备PC机及相应的软件。

三、实验内容及步骤1、编辑一个指定的汇编语言源程序，并对其进行汇编、连接和运行。

2、利用DEBUG进行程序调试，掌握常用命令的使用方法，观察运行结果。

3、汇编语言上机操作，见图1-1 汇编语言上机操作流程。

上机操作过程：开始输入cmd 确认后显示：C:\Documents and setting\Administrator>-输入 cd c:\masm 后显示：c:\masm>-c:\masm>EDIT ABC.asmc:\masm>MASM ABC;若有语法错，回EDIT下改该程序c:\masm>LINK ABC;若有错，回EDIT下改程序c:\masm>ABC若运行结果错，回EDIT下改程序或在DEBUG下调试，找原因。

c:\masm>DEBUG ABC.exe手写源程序图 1-1 汇编语言上机操作流程汇编语言程序举例例1：将BL寄存器的内容按二进制形式显示出来。

设：(BL)=01010011B分析：采用2号功能调用，分别输出30 31 30 31 30 30 31 31显示：01010011参考程序：CODE SEGMENTASSUME CS: CODESTART：MOV CX ，8 ；显示字符个数为8MOV BL ，53HNEXT：SHL BL ，1 ；将显示位移至CF中JC ONE ；CF=1?MOV DL ，30H ；CF=0，将0的ASCII放在DL中JMP EXITONE：MOV DL ，31H ；CF=1，将1的ASCII放在DL中EXIT：MOV AH ，2INT 21H ；调用DOS功能显示DEC CX ；循环次数减1JNZ NEXT ；判断是否结束MOV AH，4CH ；返回DOSINT 21HCODE ENDSEND START上机操作：c:\masm>EDIT ShowBL.asm ；编辑源程序c:\masm>MASM ShowBL ；汇编成ShowBL.objMicrosoft (R) Macro Assembler Version 5.10Copyright (C) Microsoft Corp 1981，1988. All rights reserved.48912 + 447243 Bytes symbol space free0 Warning Errors0 Severe Errorsc:\masm>LINK ShowBL ；连接成ShowBL.exeMicrosoft (R) Overlay Linker Version 3.61Copyright (C) Microsoft Corp 1983-1987. All rights reserved.LINK : warning L4021: no stack segmentc:\masm>ShowBL ；装载并执行ShowBL.exe 01010011 ；屏幕显示c:\masm>-在DEBUG下查看ShowBL.exe的装入情况:c:\masm>DEBUG ShowBL.exe- R ;查看当前寄存器内容AX=0000 BX=0000 CX=001B DX=0000 SP=0000 BP=0000 SI=0000 DI=0000 DS=0B51 ES=0B51 SS=0B61 CS=0B61 IP=0000 NV UP EI PL NZ NA PO NC B353 MOV BL，53- U CS:0 ；查看程序0B61:0000 B353 MOV BL，530B61:0002 B90800 MOV CX，00080B61:0005 D0E3 SHL BL，10B61:0007 7205 JB 000E…….0B61:0017 B44C MOV AH，4C0B61:0019 CD21 INT 21…….-G ；执行程序01010011Program terminated normally-例2：将某段中的字符串“Hello!”传送到另一段中。

汇编语言程序设计与上机调试

汇编语言程序设计与上机调试


BUFF2 DB 60 DUP(?)
JNZ FU ；负数
DATA ENDS
STOSB
;否则,存入正数区
CODE SEGMENT
JMP AGAIN
ASSUME CS:CODE,DS:DATA FU: XCHG BX,DI ; 交换目的地址
START:MOV AX, DATA
STOSB
MOV DS,AX
【例4.7】将AX中的内容按相反顺序存入BX中。
CODE SEGMENT ASSUME CS：CODE
START: MOV AX,1234H MOV CX,16
AA1： SHL AX,1 RCR BX, 1 LOOP AA1 MOV AX,4C00H INT 21H
CODE ENDS END START
2020/7/1
3．代码转换例题 【例4.8】编程将以$结束的字符串中的小写字母改为大写字母。
DATA SEGMENT
STR DB ‘heLLo,eveRyboDY!’，’$’
SUB AL,20H
DATA ENDS
;将小写字母改为大写字母
CODE SEGMENT
MOV [BX], AL
ASSUME CS：CODE，DS：DATA NEXT: INC BX
CMP AL, ’z’
JA NEXT ;高于,则不是字母
2020/7/1
【例4-9】十六进制(二进制)数到十进制的转换
SST SEGMENT PARA STACK ’STACK’
TOP DW 50 DUP(?)
A1：MOV DX,0 ;被除数扩展为32位
SST ENDS
；设置堆栈段
CODE SEGMENT
END START
微机实验汇编语言程序的调试与运行步骤

微机实验汇编语言程序的调试与运行步骤

软件实验一汇编语言程序的调试与运行一．实验目的1．学习数据传送和算术运算指令的用法2．熟悉在PC机上编辑、汇编、连接、调试和运行汇编语言程序的过程。

二．实验内容将两个多位十进制数相加，要求被加数和加数均以ASCII码形式各自顺序存放在DATA1和DA TA2为首的5个内存单元中，结果送回DATA1处。

三．程序框图图1.1 两个多位十进制相加程序流程图四．程序清单DISP MACRO XMOV DL,X ;要显示的字符送DL寄存器MOV AH,02H ;DOS功能调用号是02HINT 21H ;21H中断程序是DOS功能调用ENDMDATA SEGMENTDATA1 DB '12732'DATA2 DB '06815'N EQU $-DA TA2DATA ENDSSTACK SEGMENT STACKSTA DB 20 DUP (?)TOP EQU $-STASTACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TA,SS:STACK,ES:DA TA START:MOV AX,DA TAMOV DS,AXMOV AX,STACKMOV SS,AXMOV AX,TOPMOV SP,AXLEA SI,DATA1 ;☆MOV BX,0MOV CX,NCALL DISPL ;显示被加数DISP '+'LEA SI,DATA2MOV BX,0MOV CX,NCALL DISPL ;显示加数DISP '='LEA DI,DA TA1MOV CX,NCALL ADDA ;调用加法子程序LEA SI,DATA1MOV BX,0MOV CX,NCALL DISPL ;显示运算结果DISP 0DHDISP 0AHMOV AX,4C00HINT 21HDISPL PROC ;显示子程序DS1: MOV AH,02HMOV DL,[SI+BX]INT 21HINC BXLOOP DS1RETDISPL ENDPADDA PROC ;加法子程序PUSH CXMOV BX,0AD1: SUB BYTE PTR [SI+BX],30HSUB BYTE PTR [DI+BX],30HINC BXLOOP AD1POP CXPUSH CXMOV BX,N-1 ;☆☆CLCAD2: MOV AL,[SI+BX]ADC AL,[DI+BX]AAAMOV [DI+BX],ALDEC BXLOOP AD2POP CXPUSH CXMOV BX,0 ;☆☆☆AD3: ADD BYTE PTR [DI+BX],30HINC BXLOOP AD3POP CXRET ;☆☆☆☆ADDA ENDPCODE ENDSEND START五．调试步骤1．编辑源程序，建立一个以后缀为．ASM的文件.2．汇编源程序，检查程序有否错误，有错时回到编辑状态，修改程序中错误行。

汇编语言源程序运行步骤和DEBUG的使用

汇编语言源程序运行步骤和DEBUG的使用

汇编语言源程序运行步骤和DEBUG的使用一、实验目的1．熟悉汇编语言源程序书写格式。

2．熟悉汇编语言源程序编辑、汇编、连接、执行步骤。

3．练习DEBUG常用命令的使用。

4．熟悉8086的寄存器。

5．了解程序的执行过程。

二、实验预习要求1、认真阅读预备知识中汇编语言的上机步骤的说明，熟悉汇编程序的建立、汇编、连接、执行、调试的全过程。

2．预习使用DEBUG 检查/修改寄存器内容、查询存储器内容的命令。

3．预习使用DEBUG单步、断点及连续执行程序的命令。

三、实验内容1．编辑以下程序，汇编连接后运行，将输出'HOW ARE YOU?’。

本习题主要目的：熟悉汇编语言源程序的书写格式；熟悉汇编语言源程序的编辑、汇编、连接、运行。

DA TA SEGMENTBUF DB 'HOW ARE YOU?$'DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DA TAMOV DS,AXMOV DX,OFFSET BUFMOV AH,09HINT 21HMOV AH,4CHINT 21HCODE ENDSEND START2．DEBUG 调试以下程序，查看DATA段中定义的数据在内存中的存放方式，并单步执行查看每一语句执行后相关寄存器的内容，并解释为何取该值：DA TA SEGMENT ；（1）DB 34H,12H ；（2）B DW 1234H ；（3）C DD 0 ；（4）D DB -1,15/3 ；（5）E DB '012' ；（6）F DW 'AB','C' ；（7）G DW ? ；（8）H DB 5 DUP(0) ；（9）I DW $-OFFSET H ；（10）DA TA ENDS ；（11）CODE SEGMENT ；（12）ASSUME CS:CODE,DS:DA TA ；（13）START: MOV AX,CODE ；（14）MOV DS,AX ；（15）MOV BX,SEG A ；（16）MOV CX,OFFSET B ；（17）MOV DX,TYPE C ；（18）MOV AH,4CH ；（19）INT 21H ；（20）CODE ENDS ；（21）END START ；（22）3．下面是第1题采用将主程序定义为远程的程序返回DOS的结束方式，将其编辑、连接、运行，熟悉汇编源程序不同的结束方式。
