实验3-汇编语言程序上机过程

汇编语言上机过程：一、上机前的软件准备：MS-DOS操作系统（如：MSDOS6.22 , MSDOS7.0 等）文本编辑器（如： , TURBO.EXE , TC.EXE , C.EXE 等）汇编程序（如：MASM.EXE , ASM.EXE 等）连接程序（如：LINK.EXE 等）调试程序（如：DEBUG.EXE 等）二、汇编程序建立过程:三、现在对（二）的每一个标有字母的过程(PROCEDURE)进行详细说明PROCEDURE a:建立汇编源程序（即：建立文件名.asm）这个过程就相当于我们在纸上编写源程序代码一样，只不过是将纸变为了计算机，这个过程也称源代码录入。

将源程序代码录入计算机的方法很多，下面将介绍具体方法。

1.通过MD-DOS自带的EDIT.EXE文本编辑器进行输入，在DOS提示符下键入:EDIT回车,这时如果你系统内可调用时，EDIT的操作画面便会出现在屏幕上，你就可在提示下进行录入了，当录入完毕后，选择存盘并给你输入的文件起一个文件名，形式：filename.asm ；（其中filename 为你起的文件名,由1-8个字符组成），asm 是为汇编程序识别而必须加上去的，不可更改。

存盘后在DOS下可用DOS命令DIR来查看，如果看到了所存的文件存在，就可以进行进程b。

2.如果你的系统中没有EDIT，也可用你所熟悉的文本编辑器进行录入、编辑，如可用C语言和pascal语言的文本编辑器来编辑,最后将文件存为filename.asm的形式即可。

PROCEDURE b:编译目标文件（即：编译为.obj .lst .crf文件）这个过程计算机将把你编的正确的源代码编译为机器语言、程序清单及交叉引用表的目标文件。

如果此时你的程序有语句错误，系统将报错，并指出在第几行，什么类型的错误，你可根据提示去逐一修改。

现介绍具体过程：在DOS提示符下键入MASM filename回车（注：你系统内的汇编程序为MASM.EXE,如果你系统的汇编程序为ASM.EXE时，便将命令变为ASM filename回车。

实验一上机操作一、实验目的把握汇编语言程序编辑、汇编、连接、运行和利用DEBUG调试程序的方式。

二、实验设备PC机及相应的软件。

三、实验内容及步骤1、编辑一个指定的汇编语言源程序，并对其进行汇编、连接和运行。

2、利用DEBUG进行程序调试，把握经常使用命令的利用方式，观看运行结果。

3、汇编语言上机操作，见图1-1 汇编语言上机操作流程。

上机操作进程：开始输入cmd 确认后显示：C:\Documents and setting\Administrator>-输入 cd c:\masm 后显示：c:\masm>-c:\masm>EDITc:\masm>MASM ABC;假设有语法错，回EDIT下改该程序c:\masm>LINK ABC;假设有错，回EDIT下改程序c:\masm>ABC假设运行结果错，回EDIT下改程序或在DEBUG下调试，找缘故。

c:\masm>DEBUG手写源程序图 1-1 汇编语言上机操作流程汇编语言程序举例例1：将BL寄放器的内容按二进制形式显示出来。

设：(BL)=01010011B分析：采纳2号功能挪用，别离输出30 31 30 31 30 30 31 31 显示：01010011参考程序：CODE SEGMENTASSUME CS: CODESTART：MOV CX ，8 ；显示字符个数为8MOV BL ，53HNEXT：SHL BL ，1 ；将显示位移至CF中JC ONE ；CF=1?MOV DL ，30H ；CF=0，将0的ASCII放在DL中JMP EXITONE：MOV DL ，31H ；CF=1，将1的ASCII放在DL中EXIT：MOV AH ，2INT 21H ；挪用DOS功能显示DEC CX ；循环次数减1JNZ NEXT ；判定是不是终止MOV AH，4CH ；返回DOSINT 21HCODE ENDSEND START上机操作：c:\masm>EDIT ；编辑源程序c:\masm>MASM ShowBL ；汇编成Microsoft (R) Macro Assembler VersionCopyright (C) Microsoft Corp 1981，1988. All rights reserved.48912 + 447243 Bytes symbol space free0 Warning Errors0 Severe Errorsc:\masm>LINK ShowBL ；连接成Microsoft (R) Overlay Linker VersionCopyright (C) Microsoft Corp 1983-1987. All rights reserved.LINK : warning L4021: no stack segmentc:\masm>ShowBL ；装载并执行01010011 ；屏幕显示c:\masm>-在DEBUG下查看的装入情形:c:\masm>DEBUG- R ;查看当前寄放器内容AX=0000 BX=0000 CX=001B DX=0000 SP=0000 BP=0000 SI=0000 DI=0000 DS=0B51 ES=0B51 SS=0B61 CS=0B61 IP=0000 NV UP EI PL NZ NA PO NC B353 MOV BL，53- U CS:0 ；查看程序0B61:0000 B353 MOV BL，530B61:0002 B90800 MOV CX，00080B61:0005 D0E3 SHL BL，10B61:0007 7205 JB 000E…….0B61:0017 B44C MOV AH，4C0B61:0019 CD21 INT 21…….-G ；执行程序01010011Program terminated normally-例2：将某段中的字符串“Hello!”传送到另一段中。

汇编上机实验报告实验目的：通过进行汇编语言上机实验，掌握汇编语言的基本语法和编程技巧，培养汇编程序设计能力。

实验内容：实验一：汇编程序的简单输入输出1.编写一个汇编程序，要求从键盘输入两个整数，然后将其相加，并将结果输出到屏幕上。

2. 利用调试器（如DOSBox或emu8086）执行并调试程序，观察程序运行过程和实际输出结果。

实验二：汇编程序的条件跳转1.编写一个汇编程序，要求从键盘输入一个整数，判断其是否大于10，若是，则将其打印到屏幕上；否则，将其乘以5并打印到屏幕上。

2. 利用调试器（如DOSBox或emu8086）执行并调试程序，观察程序运行过程和实际输出结果。

实验三：汇编程序的循环1.编写一个汇编程序，要求计算1到10的累加和，并将结果打印到屏幕上。

2. 利用调试器（如DOSBox或emu8086）执行并调试程序，观察程序运行过程和实际输出结果。

实验四：汇编程序的数组操作1.编写一个汇编程序，要求定义一个长度为10的数组，并将数组中的值初始化为0，然后利用循环将数组中的每一个元素加1，并将每个元素的值打印到屏幕上。

2. 利用调试器（如DOSBox或emu8086）执行并调试程序，观察程序运行过程和实际输出结果。

实验结果：实验一：汇编程序的简单输入输出编写的汇编程序通过键盘输入两个整数，实现了相加并将结果输出到屏幕上的功能。

程序运行正常，输出结果与预期一致。

实验二：汇编程序的条件跳转编写的汇编程序通过键盘输入一个整数，根据条件判断，实现了将输入数大于10时打印在屏幕上，否则将其乘以5并打印在屏幕上的功能。

程序运行正常，输出结果与预期一致。

实验三：汇编程序的循环编写的汇编程序通过循环计算1到10的累加和，并将结果打印在屏幕上。

程序运行正常，输出结果与预期一致。

实验四：汇编程序的数组操作编写的汇编程序通过定义一个长度为10的数组，并将数组中的值初始化为0，利用循环将数组中的每一个元素加1，并将每个元素的值打印到屏幕上。

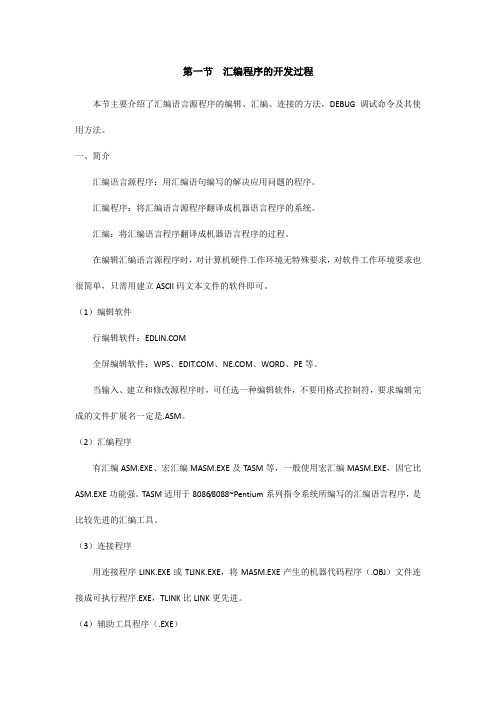

第一节汇编程序的开发过程本节主要介绍了汇编语言源程序的编辑、汇编、连接的方法，DEBUG调试命令及其使用方法。

一、简介汇编语言源程序：用汇编语句编写的解决应用问题的程序。

汇编程序：将汇编语言源程序翻译成机器语言程序的系统。

汇编：将汇编语言程序翻译成机器语言程序的过程。

在编辑汇编语言源程序时，对计算机硬件工作环境无特殊要求，对软件工作环境要求也很简单，只需用建立ASCII码文本文件的软件即可。

（1）编辑软件行编辑软件：全屏编辑软件：WPS、、、WORD、PE等。

当输入、建立和修改源程序时，可任选一种编辑软件，不要用格式控制符，要求编辑完成的文件扩展名一定是.ASM。

（2）汇编程序有汇编ASM.EXE、宏汇编MASM.EXE及TASM等，一般使用宏汇编MASM.EXE，因它比ASM.EXE功能强。

TASM适用于8086/8088~Pentium系列指令系统所编写的汇编语言程序，是比较先进的汇编工具。

（3）连接程序用连接程序LINK.EXE或TLINK.EXE，将MASM.EXE产生的机器代码程序（.OBJ）文件连接成可执行程序.EXE，TLINK比LINK更先进。

（4）辅助工具程序（.EXE）进行汇编语言程序调试和文件格式转换的程序有： 动态调试程序EXE2BIN.EXE 文件格式转换程序CREF.EXE 交叉引用程序编辑、汇编、连接、调试过程如下图所示。

TD（turbo Debugger简称）也是动态调试程序，可在DOS和Windows环境下运行，用户界面十分友好。

二、汇编源程序用编辑软件建立的源程序.ASM文件，必须经过汇编才能产生.OBJ文件。

为此，需键入：C:>MASM <源文件名>↘或C:>MASM↘按前一种格式键入，屏幕上显示：Microsoft(R) Macro assemble Version 5.00Copyright(C) Microsoft Corp 1981-1985,1987 ALL rights reservedOBJ filename[<file>.obj]:Source listing[nul.lst]:Cross-reference[nul.crf]:以上信息中方括中为该项提示的缺省回答值，冒号后面等待用户输入信息，若不改变缺省值则直接按回车键。

汇编语言程序设计上机实验报告（实验三）一、实验题目、内容及要求：一、实验题目、内容及要求：题目：循环程序设计内容：编写一程序，要求从键盘接收一个4位十六进制数，在终端上显示与它等值的二进制数。

二进制数。

要求：实验前要作好充分准备，包括程序清单、调试步骤、调试方法，对程序结果的分析等。

本实验要求在EDIT 下编写完整的汇编语言程并生成可执行文件运行。

下编写完整的汇编语言程并生成可执行文件运行。

二、实验时间及地点二、实验时间及地点日期：日期： 2011/11/21 节次：节次： 7.8 地点：地点：电子实验楼二楼电子机房电子实验楼二楼电子机房 三、实验目的三、实验目的通过本实验掌握DOS 系统功能调用功能，掌握循环程序设计的方法；学会编写循环结构程序。

构程序。

简述在实验过程中遇到的问题和解决的方法：简述在实验过程中遇到的问题和解决的方法：1、问题：遇到死循环解决方法：程序显示disp 中发现执行int int 21h 21h 会修改al 的值,避免这种情况的方法就是使用堆栈段。

2、问题：调试中出现no data segment 解决方法：start 开始时没有将数据段的IP 地址赋给dx 。

data segment 3、问题：可执行，结果为乱码解决方法：数据划分比较的粗，没有系统的将数据系统划分。

系统划分：<30h other 30h-39h num 39h-41h other 41h-46h big zi mu 46h-61h other 61h-67h small zi mu >67h other 运行结果：（要求用“抓图软件”抓程序的运行结果）（要求用“抓图软件”抓程序的运行结果）结果分析及实验体会：结果分析及实验体会：1、结果0001001000110100是十六进制数1234转化而来。

十六进制数通过ASCII码对照转换为二进制数。

A~F----- -57hA~ f----- -57h0~9 ------ -37h2、学习应用了循环指令并了解了其特点：A、循环指令不影响标志位B、其功能为使寄存器CX的值减1，如果结果不等于0，则循环至标号，否则顺序执行。

实验一汇编语言上机基本步骤一、实验目的：熟悉汇编语言的上机过程，掌握各项工具软件的使用方法二、实验环境：1.硬件：PC微机2.软件：DOS系统、EDIT.EXE、MASM.EXE、LINK.EXE、DEBUG.EXE三、实验内容：1.前期准备：在开始进行汇编语言上机练习之前，建立并进入自己的工作子目录，准备好相关工具软件如MASM.EXE、LINK.EXE等，其后所有工作均在自己的子目录中进行，以避免因路径概念不清而导致的文件存取错误，以及对系统其它部分造成影响。

1)建立自己的工作子目录（例如MYTEST）：C:\>MD MYTEST2)进入自己的工作子目录：C:\>CD MYTEST3)将所需工具软件从其它地方（如C:\MASM）拷贝进自己的工作子目录：C:\MYTEST>COPY C:\MASM\MASM.EXEC:\MYTEST>COPY C:\MASM\LINK.EXE2.编写源程序：原则上可以用任何文字处理软件（如EDIT、写字板、甚至WORD）编写源程序，但必须注意，源程序应为ASCII码文件（或称纯文本文件），扩展名一般为.ASM。

因此，建议使用DOS环境下的EDIT软件。

1)在DOS系统操作提示符下键入EDIT并回车，即可进入EDIT文本编辑环境。

如果没有进入，检查当前路径下是否存在EDIT.EXE文件，以及文件是否完整等。

2)从键盘输入下列程序（不必输入注释部分）：CODE SEGMENT；定义一个CODE段ASSUME CS：CODE；定义CODE段为代码段START：；可执行语句起始处MOV AH，02H ；以下三条语句将显示字母aMOV DL，’a’INT 21HMOV AH，4CH ；以下二条语句将返回DOSINT 21HCODE ENDS；CODE段结束END START；整个程序结束该程序的功能是仅在CRT屏上显示一个字母a，完成功能的只有其中的三条语句，但其它部分则是一个完整的汇编语言源程序必不可少的部分。

汇编语言上机实验汇总汇编语言是计算机的低级语言，主要用于编写底层程序和驱动程序。

在学习汇编语言的过程中，学生通常需要进行一定数量的上机实验。

下面是一个汇编语言上机实验的汇总。

1.实验一：环境搭建-目标：搭建汇编语言开发环境2.实验二：基本语法-目标：学习汇编语言的基本语法和指令格式-内容：编写一个简单的汇编程序，包括数据段、代码段和堆栈段，以及常用指令（例如MOV、ADD、SUB、JMP等）的使用。

3.实验三：寄存器和内存操作-目标：熟悉汇编语言中的寄存器和内存的操作-内容：编写一个汇编程序，通过MOV指令将数据从内存中加载到寄存器中，然后进行运算，并将结果存储回内存。

4.实验四：条件分支和循环-目标：掌握汇编语言中的条件分支和循环结构-内容：编写一个汇编程序，使用条件分支指令（例如CMP、JE、JNE 等）实现一个简单的判断语句；然后使用循环指令（例如LOOP）实现一个简单的循环结构。

5.实验五：子程序和参数传递-目标：学习如何创建和调用子程序，并传递参数-内容：编写一个汇编程序，其中包含一个子程序，该子程序接受两个参数并返回它们的和。

然后在主程序中调用该子程序，并输出结果。

6.实验六：中断和异常处理-目标：了解中断和异常处理机制，并在汇编程序中处理中断或异常-内容：编写一个汇编程序，其中包含一个中断处理程序，当发生特定的中断时，该处理程序将执行一些特定的操作。

7.实验七：串操作和文件操作-目标：学习汇编语言中的串操作和文件操作-内容：编写一个汇编程序，使用串操作指令（例如MOVS、LODS、STOS等）操作字符串；然后使用文件操作指令（例如OPEN、READ、WRITE 等）读取或写入文件。

8.实验八：图形和音频处理-目标：了解汇编语言中的图形和音频处理- 内容：编写一个汇编程序，使用图形库（例如BGI、OpenGL、DirectX）绘制简单的图形或运行一个音频文件。

这些上机实验可以帮助学生逐步掌握汇编语言的基本知识和技能，并为以后的高级汇编语言编程打下基础。

第1章汇编语言程序设计实验1．1 汇编语言程序设计的实验环境及上机步骤1．1．1 实验环境汇编语言程序设计的实验环境如下。

1．硬件环境微型计算机（Intel x86系列 CPU）1台。

2．软件环境·Windows 98/XP/Me/2000操作系统；·任意一种文本编辑器（EDIT、NOTEPAD（记事本）、UltraEDIT等）；·汇编程序（MASM．EXE或TASM．EXE）；·链接程序（LINK．EXE或TLINK．EXE）；·调试程序（DEBUG．EXE或TD．EXE）。

本书建议文本编辑器使用EDIT或NOTEPAD，汇编程序使用MASM．EXE，链接程序使用LINK．EXE，调试程序使用TD．EXE。

1．1．2 上机步骤汇编语言程序设计的实验2和实验3仅使用TD．EXE，关于TD．EXE的使用方法请参见附录B。

下面介绍的上机实验步骤适用于除实验2和实验3的所有实验（包括硬件接口部分的全部实验）。

1．确定源程序的存放目录建议源程序存放的目录名为ASM，并放在C盘或D盘的根目录下。

如果没有创建过此目录，请用如下方法创建。

通过Windows的资源管理器找到C盘的根目录，在C盘的根目录窗口中单击右键，弹出的菜单中选择“新建”→“文件夹”，并把新建的文件夹命名为ASM。

请把MASM5文件夹下的所有文件及TD．EXE都复制到此目录中。

2．建立ASM源程序建立*.ASM源程序可以使用记事本文本编辑器。

注意：保存时扩展名必须ASM。

设建立的源文件为HELLO．ASM3．用MASM．EXE汇编源程序产生OBJ目标文件源文件HELLO．ASM建立后，要使用汇编程序对源程序文件汇编，汇编后产生二进制的目标文件（．OBJ文件）。

具体操作如下：方法一：在Windows中操作用资源管理器打开源程序目录C：＼ASM，把HELLO．ASM拖到MASM．EXE程序图标上。

微机原理技术与接口实验报告学院：专业：班级：姓名：学号：汇编语言程序的上机过程实验目的通过简单地操作了解汇编语言程序的基本内容，体会汇编语言的运行，为以后的实验打下一定的基础。

实验原理及操作步骤一、上机环境❖要运行调试汇编语言程序，至少需要以下程序文件：▪编辑程序：或其他文本编辑工具软件，用于编辑源程序。

▪汇编程序：MASM.EXE，用于汇编源程序，得到目标程序。

▪连接程序：LINK.EXE，用于连接目标程序，得到可执行程序。

▪调试程序：DEBUG.EXE，用于调试可执行程序。

二、上机过程❖汇编语言程序上机操作包括：编辑、汇编、连接和调试几个阶段。

1.编辑源程序❖用文本编辑软件创建、编辑汇编源程序。

常用编辑工具有：、记事本、Word等。

❖无论采用何种编辑工具，生成的文件必须是纯文本文件，所有字符为半角，且文件扩展名为.asm（文件名不分大小写，由1～8个字符组成）。

2.汇编❖用汇编工具对上述源程序文件（.asm）进行汇编，产生目标文件（.obj）等文件。

❖汇编程序的主要功能是：检查源程序的语法，给出错误信息；产生目标程序文件；展开宏指令。

❖汇编过程如下：❖在DOS状态下，输入命令：MASM MYFILE.ASM（回车），即启动了汇编程序。

❖此命令执行后，会出现下面的3行信息，依次按回车键（即选择默认值）即可建立3个输出文件，其扩展名分别为：.OBJ（目标文件），.LST（列表文件）和.CRF（交叉引用文件）。

Object Filename [MYFILE.OBJ]:Source Listing [Nul.LST]:Cross Reference [Nul.CRF]:依次按回车键，进行选择后，汇编程序就对汇编源程序进行汇编。

如果汇编过程中发现有语法错误，则屏幕上会显示出错语言的位置和出错的类型。

此时，需要进行修改，然后再进行汇编。

❖如此进行，直至汇编无错误，得到目标文件为止。

3.连接❖汇编产生的目标文件（.obj）并不是可执行的程序，还要用连接程序把它转换为可执行的EXE文件。
